УФ-камера для засветки смолы своими руками

Коротко: камеру для дозасветки моделей из смолы можно собрать за вечер из недорогих компонентов: светодиодная УФ-лента 405 нм (той же длины волны, что и у принтера), блок питания 12 В, короб с отражающей плёнкой внутри (металлическое ведро, коробка), вращающийся столик и таймер. Важнее всего — равномерность засветки (вращение и отражение) и защита глаз: камера должна быть закрыта, смотреть на УФ-светодиоды нельзя. Альтернативы без сборки — лампа для сушки ногтей для мелочи и солнце. Ниже — компоненты, сборка, время засветки и безопасность.

Зачем нужна дозасветка

После печати модель из смолы отверждена не полностью: поверхность может быть слегка липкой, а прочность — ниже заявленной. Дозасветка доводит полимеризацию до конца. Делать её нужно равномерно со всех сторон и без избытка: пересвет делает модели хрупкими и жёлтыми. Готовые станции решают это вращением и отражателями — самодельная камера повторяет тот же принцип. Станция мойки и засветки, мойка и засветка.

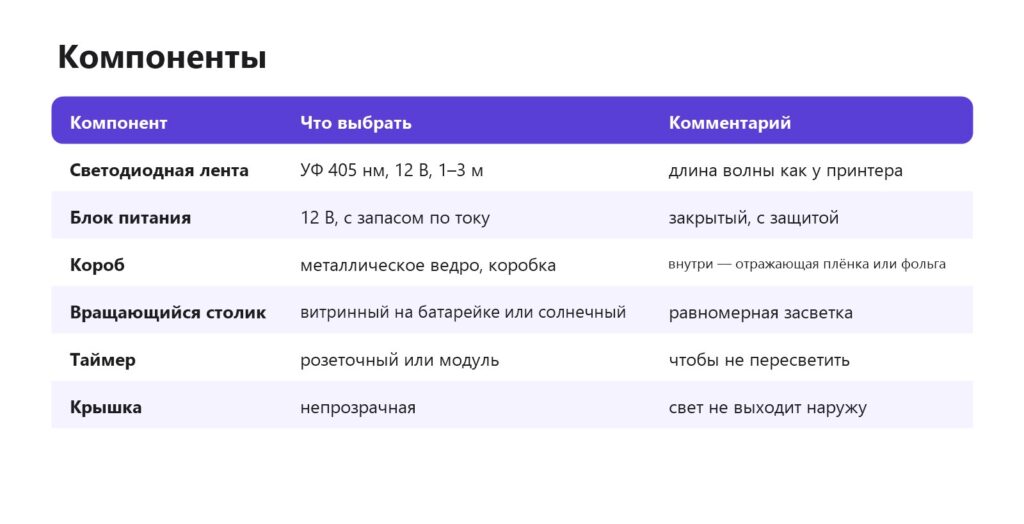

Компоненты

Длина волны. Большинство смол рассчитаны на 405 нм. Ленты 395 нм тоже работают, но менее эффективно; 365 нм засвечивают сильнее и опаснее для глаз и кожи. Мощность. 1–3 метра ленты в небольшом ведре дают засветку за 3–10 минут; точнее подберите по тестовой модели. Блок питания берите закрытый, с запасом по току 20–30 % от потребления ленты, — дешёвые открытые блоки без защиты использовать небезопасно.

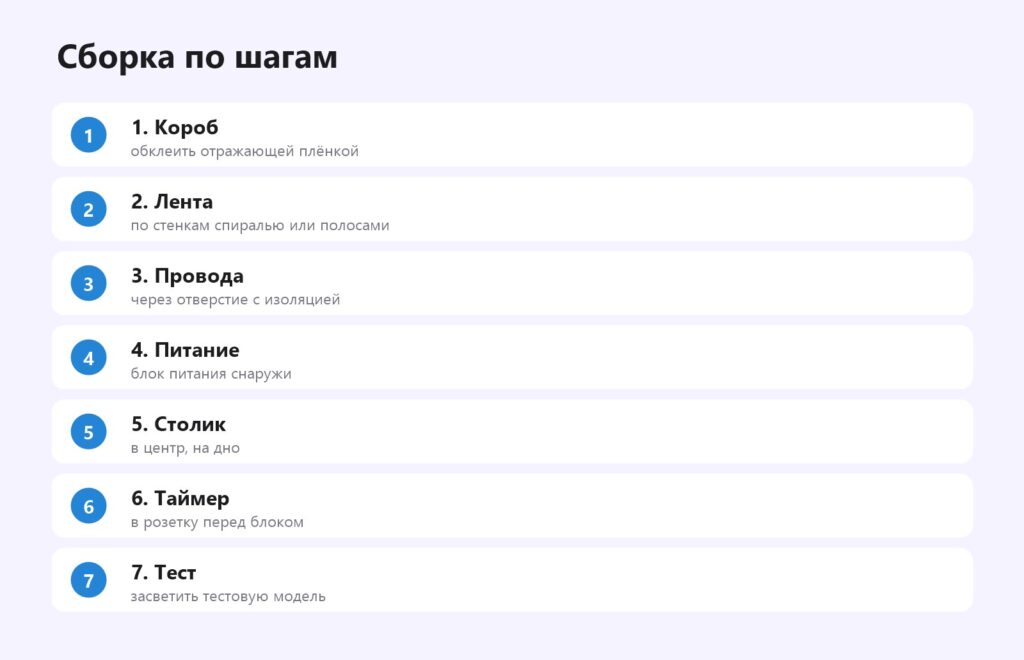

Сборка

Металлическое ведро удобно тем, что лента на клеевой основе отдаёт тепло в стенки, а внутренняя поверхность уже частично отражает свет. В картонной коробке обязательно обклейте стенки зеркальной плёнкой или фольгой. Ленту клейте спиралью или вертикальными полосами — так свет падает на модель со всех сторон. Провода выводите через отверстие с резиновой втулкой, все соединения изолируйте термоусадкой. Столик ставьте в центр. Снизу модель засвечивается хуже — её можно один раз перевернуть или поставить на прозрачную подставку.

Время засветки

Подберите опытным путём: напечатайте небольшую тестовую модель, засветите 2, 4, 6, 8 минут. Слишком мало — поверхность липкая, модель мягкая. Слишком много — пожелтение, хрупкость. Для большинства стандартных смол в самодельной камере достаточно 3–8 минут. Запишите значение и используйте таймер, чтобы не пересвечивать. Трещины в моделях из смолы.

Нагрев

Светодиоды греются, и в закрытом коробе температура растёт. Небольшой нагрев (до 40–50 °C) ускоряет отверждение, но сильный — деформирует тонкие модели. Не оставляйте камеру включённой надолго, при необходимости сделайте вентиляционное отверстие с «лабиринтом», не пропускающим свет. Проверяйте, что лента и блок питания не перегреваются.

Безопасность

Альтернативы

• Лампа для сушки ногтей (УФ/LED) — подходит для мелких моделей и миниатюр. Модель нужно поворачивать вручную.
• Солнце — бесплатно и мощно, но непредсказуемо: летом в полдень хватает 5–15 минут, зимой в пасмурный день — часы. Риск пересвета и пожелтения выше.
• УФ-фонарик — для точечной засветки, ремонта трещин и заливок смолой.
• Готовая станция — если печатаете много и хочется удобства и мойки в одном устройстве.

Улучшения

• Прозрачная подставка из оргстекла поднимает модель над дном, и снизу она засвечивается лучше.
• Зеркальное дно отражает свет на нижнюю сторону модели.
• Выключатель на крышке (концевик) — лента гаснет, когда крышку открывают.
• Вентилятор с «лабиринтом» для отвода тепла при долгой работе.

Сколько стоит

Лента, блок питания, таймер и столик обойдутся в несколько раз дешевле готовой станции засветки. Ведро или коробка обычно уже есть. Экономия ощутимая, но с готовой станцией меньше возни, а ещё она моет модели. Если вы только начинаете, самодельная камера — разумный первый шаг. Ошибки новичков.

Частые вопросы

Какая длина волны нужна для засветки смолы?

405 нм, как у большинства фотополимерных принтеров.

Сколько ленты нужно?

1–3 метра для небольшого ведра или коробки.

Можно ли засвечивать лампой для ногтей?

Да, мелкие модели, поворачивая их вручную.

Сколько засвечивать в самодельной камере?

Обычно 3–8 минут; точнее — по тесту.

Нужен ли вращающийся столик?

Желательно — засветка будет равномерной.

Опасна ли самодельная камера?

При закрытом коробе, 12 В и качественном блоке питания — нет; на светодиоды смотреть нельзя.
