Литофания на 3D-принтере: как напечатать фото, которое светится, 11 моделей

Коротко: литофания — тонкая пластина, на которой изображение «проявляется» на просвет: толстые места темнее, тонкие — светлее. Чтобы сделать её из фото, загрузите снимок в бесплатный генератор (например, 3dp.rocks/lithophane или LithophaneMaker) или прямо в слайсер, задайте толщину 0,8 мм (светлое) — 3 мм (тёмное) и ширину 100–150 мм, а печатайте белым PLA со 100 % заполнением, слоем 0,12 мм и вертикально. Ниже — подбор фото, все настройки по шагам, плоская, изогнутая и цилиндрическая форма, цветная литофания, светильник своими руками и решение проблем.

Что такое литофания

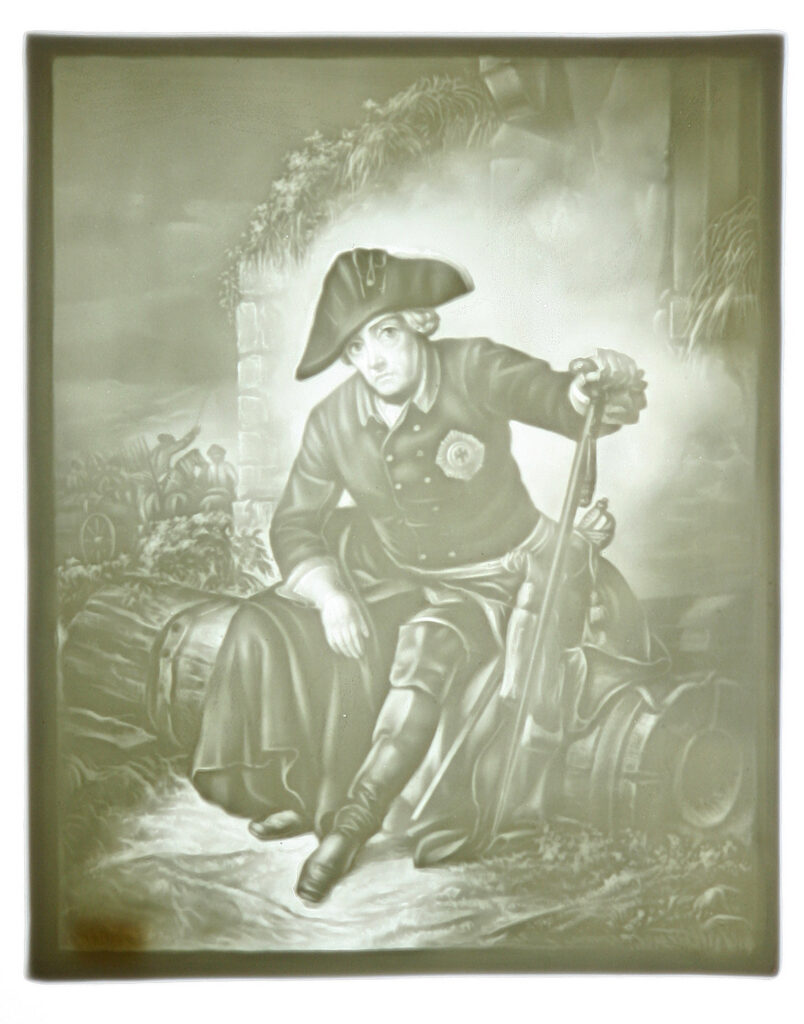

Литофании известны с XIX века — их делали из фарфора. Принцип простой: свет проходит через тонкие места пластины легче, чем через толстые. При подсветке сзади рельеф превращается в чёрно-белую фотографию с удивительной глубиной. Без подсветки литофания выглядит как рельефная белая пластина.

Какое фото подойдёт

• Контрастное, с ясными светлыми и тёмными зонами.
• Крупный объект — лицо, пара, питомец, а не толпа на фоне пейзажа.
• Резкое — размытие на литофании усиливается.
• Простой фон. Удалите или размойте лишний фон в любом редакторе — так главный объект будет читаться лучше.
• Перед загрузкой можно поднять контраст и яркость на 10–20 % — литофании обычно выглядят темнее оригинала.

Как сделать модель из фото

Онлайн-генераторы

1. Откройте 3dp.rocks/lithophane (простой) или LithophaneMaker (много форм: ночники, шары, абажуры, коробки).
2. Загрузите фото и выберите форму: плоская, изогнутая, цилиндр.
3. В настройках: «Positive image» (негатив обычно не нужен), максимальный размер 100–150 мм, толщина 3 мм, минимальная толщина 0,8 мм, рамка 2–3 мм, количество пикселей на мм — 5–10 для детализации.
4. Скачайте STL.

Прямо в слайсере

Cura открывает JPG и PNG как рельеф: укажите высоту 3 мм, основание 0,8 мм, «Темнее — выше» (Darker is higher), сглаживание 1–3. В PrusaSlicer и Orca можно использовать генератор или плагины. Удобно, но онлайн-генераторы дают больше форм.

Параметры модели

Настройки печати

Почему вертикально: слои идут вдоль рельефа, а не поперёк — детализация по XY выше, чем шаг по Z, и литофания получается чётче. Плоско тоже можно печатать — меньше риск падения, но видны ступеньки слоёв на просвет.

Почему 100 % заполнение: любые пустоты внутри будут видны на просвет как пятна и линии. Удобно задать много стенок (10+) — тогда тело литофании печатается периметрами без сетки заполнения.

Почему белый: белый PLA даёт самый широкий диапазон тонов. Серый и цветные пластики тоже работают, но изображение темнее. Шёлковые и полупрозрачные пластики хуже — свет рассеивается неравномерно. Высокие тонкие литофании — хороший тест для калибровки и паутины.

Подготовка фото пошагово

1. Кадрирование — оставьте главное: лицо или пару людей крупно, без лишнего фона.
2. Чёрно-белое — переведите в оттенки серого, чтобы оценить контраст так, как его увидит литофания.
3. Уровни и контраст — растяните гистограмму: самые тёмные места должны быть почти чёрными, светлые — почти белыми. Литофании выглядят темнее оригинала, поэтому поднимите средние тона на 10–20 %.
4. Резкость — немного повысьте: на просвет мелкие детали смягчаются.
5. Фон — размойте или осветлите, чтобы он не спорил с главным объектом.
6. Размер — сохраните с разрешением 5–10 пикселей на миллиметр будущей литофании: для 150 мм это 750–1500 пикселей по длинной стороне.

Время и расход

Время — для слоя 0,12 мм и вертикальной печати. Тонкий слой почти не увеличивает расход пластика, но заметно увеличивает время.

Пример: ночник-цилиндр с семейным фото

Панорамное фото семьи на природе обрезали до соотношения 3:1, подняли контраст и яркость. В LithophaneMaker выбрали форму «ночник»: цилиндр диаметром 85 мм и высотой 110 мм, толщина 0,8–3,0 мм, с основанием под светодиодную свечу. Печать белым матовым PLA вертикально, слой 0,12 мм, 12 периметров вместо заполнения, скорость внешних стенок 40 мм/с — 8 часов 20 минут, 55 г пластика. Внутрь — тёплая LED-свеча на батарейках. Без света ночник выглядит как белый рельефный цилиндр, а при включении на нём проявляется фотография по кругу. Такой подарок обходится в несколько сотен рублей, а впечатление производит как дорогой сувенир. Подарки.

Литофания на фотополимере

Фотополимерный принтер печатает литофании с почти невидимыми слоями и очень тонкой детализацией. Подходит белая или серая непрозрачная смола; прозрачная и светлые полупрозрачные смолы дают слишком слабый контраст. Литофанию ставят под углом 30–45° с поддержками по краю рамки, после печати тщательно промывают — остатки смолы на рельефе дают пятна — и досвечивают. Ограничение — размер платформы: для крупных литофаний FDM удобнее.

Формы литофании

• Плоская — для рамки или подставки с подсветкой.
• Изогнутая — стоит сама и устойчивее при печати.
• Цилиндр — для ночника на светодиодной свече или лампе: панорамные фото по кругу.
• Шар, абажур, коробка — в LithophaneMaker: подарки и светильники.

Проверенные модели

Лампы-литофании

• Лампа-Луна на волнистой подставке (omgwtflolbbq, 73 печати) — рельеф Луны проявляется при включении, лицензия CC BY.
• Планеты Солнечной системы, ⌀205 мм (FritzPeppone, 180 печатей) — коллекция ламп-планет.
• Лампа-Юпитер (LeDomme, 29 печатей) — лицензия CC BY-SA.
• Детализированная лампа-Луна (Dani, 14 печатей).

Рамки и световые короба под свои фото

• Подставка-лайтбокс со светодиодами (HoytDesign, 15 печатей) — лицензия CC BY.
• Декоративная рамка для литофании (DaHouzKat, 12 печатей).
• Рамка-подставка для литофании (ralf2105, 8 печатей) — общественное достояние.
• Световой короб с LED-лампой (QuadView, 8 печатей) — общественное достояние.
• Световой куб на 4–5 фото (MakerMindNexus, 6 печатей) — лицензия CC BY-SA.
• Рамка-лайтбокс с гирляндой (AaronLK, 6 печатей).
• Простая LED-подставка (Gym Nut Design) — лицензия CC BY.

Цветная литофания

На принтерах с несколькими материалами можно сделать цветную литофанию: задняя часть печатается в CMYK-цветах (голубой, пурпурный, жёлтый, белый), а сверху — белый рельеф. Для этого есть генераторы и плагины для Bambu Studio и Orca Slicer. Результат выглядит как цветное фото на просвет, но требует 4–5 пластиков и точной калибровки.

Картины из пластика: HueForge

Родственная литофании техника — «картины из филамента» (программа HueForge): изображение печатается плашмя несколькими цветами пластика, и благодаря полупрозрачности тонких слоёв цвета смешиваются в плавные переходы. Получаются цветные панно, которые смотрятся и без подсветки. Для этого нужно 3–6 катушек с известной прозрачностью и смены пластика по высоте — системой смены цвета или вручную на паузах. Это отдельное направление творчества: пейзажи, портреты питомцев, постеры. Многоцветная печать.

Светильник своими руками

1. Напечатайте литофанию-цилиндр или плоскую литофанию с подставкой (в генераторах есть готовые подставки и корпуса под светодиоды).
2. Подсветка — светодиодная лента теплого белого цвета (2700–4000 К) на USB, LED-свеча на батарейке или готовая подставка с подсветкой.
3. Расстояние от света до литофании — 3–5 см, свет должен быть рассеянным, без точечных «горячих пятен».
4. Не используйте лампы накаливания вплотную — PLA размягчается около 55 °C.

Проблемы и решения

Читайте также: подарки на 3D-принтере.

Видео по теме

• Литофания + лампа: оригинальный подарок на 3D-принтере — от фото до светильника.
• Литофания на 3D-принтере: лампа-ночник с фото — сборка светильника.
• Литофания за 5 минут: 3D-печать по фото или картинке — быстрый способ через генератор.
• Литофания-светильник «шар» — сферическая литофания.
• How to print multicolor lithophanes (CMYK) — цветная литофания на многоцветном принтере (англ.).

Частые вопросы

Как сделать литофанию из фото?

Загрузите фото в генератор (3dp.rocks/lithophane, LithophaneMaker) или в Cura, задайте толщину 0,8–3 мм и размер 100–150 мм, скачайте STL и напечатайте белым PLA.

Какой пластик нужен для литофании?

Белый PLA, лучше матовый. Он даёт самый широкий диапазон тонов.

Как печатать литофанию: вертикально или плоско?

Вертикально — детали чётче. Плоско — надёжнее, но видны ступеньки слоёв.

Какое заполнение для литофании?

100 % или много стенок, чтобы на просвет не было видно структуры заполнения.

Какая толщина литофании?

Обычно от 0,8 мм в светлых местах до 3 мм в тёмных. Тоньше 0,8 мм — пробои и дыры, толще 3,2 мм — тёмные места становятся сплошь чёрными.

Какую лампу использовать?

Светодиодную тёплого белого цвета (2700–4000 К): она почти не греет и равномерно светит. Лампы накаливания вплотную не ставят — PLA размягчается около 55 °C.

Можно ли сделать цветную литофанию?

Да, на принтерах с несколькими материалами: цветные слои CMYK сзади и белый рельеф сверху.
