Архитектурные макеты на 3D-принтере: подготовка, печать, 14 моделей окружения

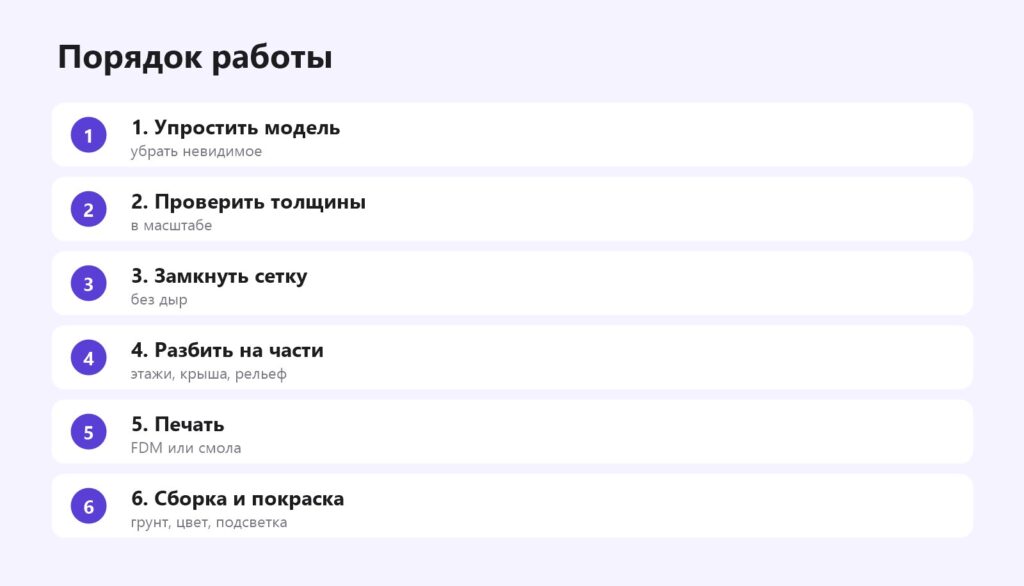

Коротко: 3D-печать сделала архитектурные макеты быстрее и дешевле ручной резки. Порядок: упростить модель из SketchUp, Revit или ArchiCAD (убрать внутренние элементы, которых не видно), проверить толщины в масштабе (минимум около 0,8 мм для FDM и 0,3–0,4 мм для фотополимера), сделать замкнутую сетку, разбить на части (этажи, крыша, рельеф), напечатать, собрать и покрасить. Для объёмных макетов кварталов подходит FDM, для детализированных фасадов и интерьеров — фотополимер. Ниже — масштаб, подготовка, печать, сборка и типичные ошибки.

Для чего печатают макеты

• Презентация проекта заказчику, инвесторам, на конкурсе.
• Учебные макеты студентов-архитекторов.
• Генпланы и рельеф участков, кварталов, ландшафта.
• Интерьеры — разрезы, планировки с мебелью.
• Исторические реконструкции и музейные макеты.

Масштаб

В масштабе 1:200 стена толщиной 200 мм становится 1 мм — это предел для FDM. Подоконник, карниз, перила, рамы окон — ещё тоньше: их либо утолщают, либо убирают, либо добавляют потом другими материалами. Всегда смотрите на модель «глазами принтера» — в масштабе печати. Тонкие стенки.

Подготовка модели

Модели из архитектурных программ создавались для чертежей и визуализаций, а не для печати. Типичные проблемы: незамкнутые поверхности (стены без толщины), пересекающиеся объекты, перевёрнутые нормали, тысячи мелких объектов. Перед экспортом:

• Удалите внутренние перегородки, мебель, инженерные системы, если они не нужны.
• Объедините элементы в сплошные тела.
• Экспортируйте в STL или 3MF и проверьте сетку в слайсере или Meshmixer — функции «починить». Meshmixer, STL.

Разбиение на части

Печатать здание целиком — значит получить поддержки внутри и плохие фасады. Лучше разбить: этажи или блоки, кровля отдельно, рельеф отдельно. Фасады печатают вертикально — так окна и детали получаются чёткими. Части соединяют штифтами и пазами, предусмотренными в модели. Для крупных макетов разбиение неизбежно ещё и из-за размера стола принтера. Сборка больших моделей.

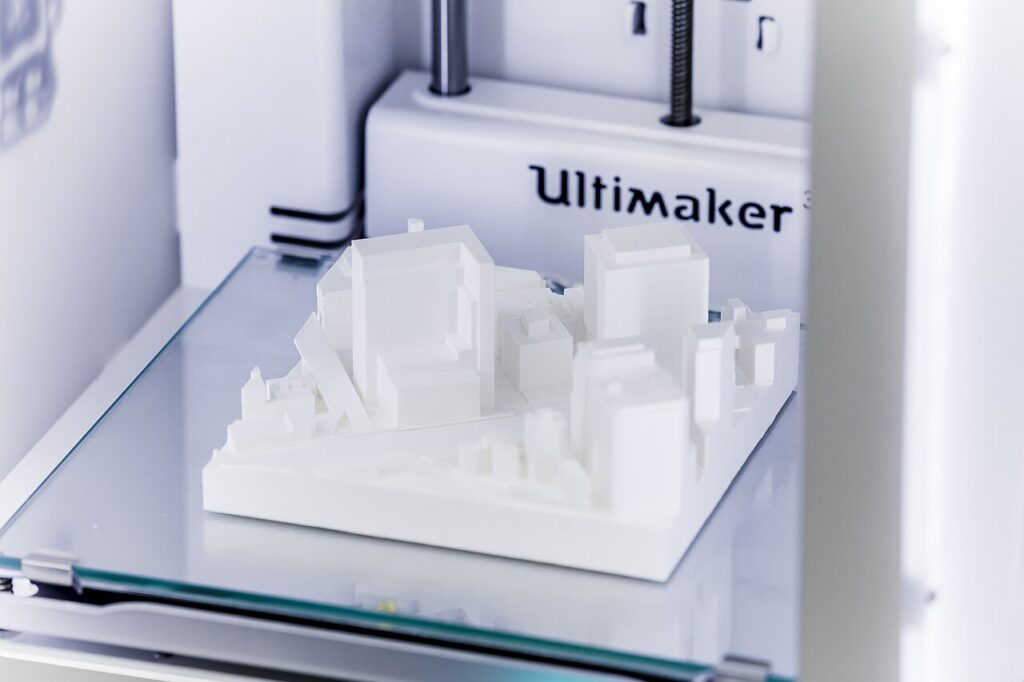

FDM или фотополимер

Фотополимер или FDM.

Рельеф

Рельеф местности печатают по горизонталям или карте высот. Слой 0,1–0,16 мм даёт плавные склоны; «ступенчатый» рельеф с толстыми слоями тоже бывает эффектным — как классический макет из пластин картона. Для крупных участков рельеф делают пустотелым с несколькими стенками, чтобы сэкономить пластик и время.

Рельеф и город по открытым данным

Для макетов участков и кварталов не обязательно моделировать рельеф вручную. Существуют онлайн-сервисы, которые по выбранному на карте прямоугольнику строят 3D-модель рельефа по спутниковым данным о высотах и выдают готовый STL; другие сервисы из открытых картографических данных (OpenStreetMap) создают модели зданий квартала по их контурам и этажности. Точность таких данных — от нескольких метров, поэтому для участка под стройку рельеф лучше взять из геодезической съёмки, а для макета района, туристического маршрута или подарка с родными местами открытых данных вполне достаточно. Высоту рельефа на макете обычно увеличивают в 1,5–3 раза: в реальном масштабе холмы получаются почти плоскими. Где скачать модели.

Масштабы и детали

Колонка «минимальная деталь» — ориентир для FDM с соплом 0,4 мм: всё мельче придётся упрощать или печатать на фотополимере.

Интерьерные макеты

Макет квартиры или дома в масштабе 1:50 со снятой крышей помогает заказчику понять планировку лучше любых чертежей: видно, как стоит мебель, где проходы, куда падает свет. Стены печатают на FDM белым пластиком, мебель — набором готовых или своих моделей на фотополимере, полы — тонкими вставками под дерево или плитку. Удобно делать этажи съёмными, а мебель — свободно стоящей, чтобы переставлять её вместе с заказчиком прямо на встрече. Такой макет занимает 1–2 дня печати и окупается одной сэкономленной ошибкой в планировке. 3D-печать для интерьера.

Окна и прозрачные элементы

Остекление делают из тонкого прозрачного пластика или оргстекла, вклеенного в проёмы, либо оставляют проёмы открытыми — для «чистого» белого макета это допустимо. Печатать прозрачные стёкла на FDM неэффективно — они получаются мутными. Прозрачная печать.

Покраска и подсветка

Классика архитектурных макетов — однотонный белый или светло-серый: внимание на форму, а не на цвет. Для этого печатают сразу белым матовым пластиком или красят из баллончика. Цветные макеты делают с грунтом, аэрографом и деталями. Подсветка светодиодной лентой внутри зданий и в окнах делает макет живым — заложите каналы под провода заранее. Краска в баллончике.

Окружение: деревья, люди, машины

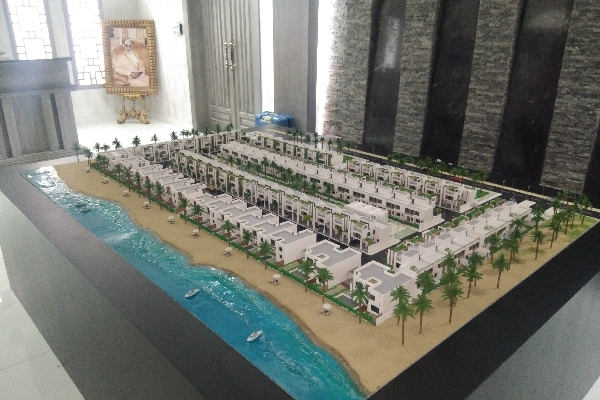

Макет оживает с окружением. Деревья в архитектурном стиле печатают абстрактными — шары, конусы, «облака» на ножке — или покупают готовые. Человечки в масштабе 1:100 имеют рост около 17 мм: их удобно печатать на фотополимере партией. Автомобили, скамейки, фонари — тоже печатные мелочи, которые легко найти готовыми моделями. Не перегружайте макет: окружение должно подчёркивать масштаб и среду, а не отвлекать от здания.

Готовые модели для макетов

Люди, транспорт, озеленение

• 276 фигур людей в low-poly стиле (Nygaard Design, 12 печатей) — лицензия CC BY, подходит для коммерческих макетов.
• Люди и автомобили 1:100 (JLS, 5 печатей) — общественное достояние.
• Люди для макетов 1:50 (Fab Lab Limerick, 3 печати) — лицензия CC BY.
• Архитектурные деревья: круглые и конусные (citylab.lv) — абстрактные деревья в макетном стиле.
• Кашпо и вазоны для макетов (Nygaard Design) — лицензия CC BY.
• Яхта и лодка для макета (evrenot, 3 печати) — общественное достояние.

Интерьеры

• Мебель в масштабе (techteacher007, 3 печати) — набор мебели для макетов интерьеров, общественное достояние.

Рельеф и город

• Макет района Праги (DublerIno, 2 печати) — пример городского массинга по открытым данным, общественное достояние.
• Топографическая карта мира (Chrashice, 7 печатей) — пример печатного рельефа.
• Топографическая карта штата с реками (Anson Liu, 8 печатей) — рельеф с вставками рек другим цветом.

Знаменитые здания — для тренировки

• Эйфелева башня, версия для FDM (Yell, 178 печатей) — хорошая проверка тонких ферм и мостов.
• Колизей (IsiTapier, 45 печатей) — арки и повторяющиеся проёмы.
• Колизей в масштабе 1:500 (Krlox, 9 печатей) — с честным масштабом, как у градостроительного макета.

Основание и транспортировка

Готовый макет ставят на жёсткое основание: фанеру, МДФ или вспененный ПВХ толщиной 5–10 мм с аккуратной кромкой. Части макета приклеивают или фиксируют штифтами, чтобы их можно было снять для транспортировки. Для презентаций макет закрывают прозрачным колпаком из оргстекла — он защищает от пыли и случайных прикосновений. Табличку с названием проекта, масштабом и стрелкой «север» печатают отдельно. Если макет везут на выставку, все хрупкие элементы — деревья, людей, ограждения — упаковывают отдельно и устанавливают на месте.

Сроки и стоимость

Макет здания 1:200 на FDM — от нескольких часов до 1–2 суток печати плюс день на подготовку модели и сборку. Детализированный макет на фотополимере — дольше из-за обработки. Основное время часто уходит на подготовку модели, а не на печать. Если нужен сложный макет к сроку, удобнее заказать печать. 3D-печать на заказ.

Пример: макет частного дома 1:100

Дом 12×10 м с двускатной кровлей из SketchUp. Стены упрощены до толщины 2,5 мм в масштабе (250 мм в натуре), внутренние перегородки удалены. Модель разбита на три части: первый этаж, мансарда и кровля, плюс основание участка 300×250 мм с рельефом. Печать белым матовым PLA слоем 0,12 мм: стены вертикально, кровля — скатом вверх. Окна оставлены открытыми, деревья и человечки — из готовых моделей выше. Печать — около 20 часов, сборка на клей — час. Заказчик увидел объём дома и участка ещё до начала стройки.

Типичные ошибки

• Слишком тонкие элементы — не печатаются или ломаются.
• Печать целиком — поддержки в окнах и испорченные фасады.
• Незамкнутая модель — слайсер теряет стены.
• Видимые слои на рельефе — толстый слой или неудачная ориентация.

Видео по теме

• Печать макета дома М1:200 — процесс печати макета в типичном масштабе.
• Поэтажный макет здания на 3D-принтере — разбиение здания на этажи.
• Печать сложного архитектурного макета — крупный макет на FDM.
• Моделирование и разработка 3D-макетов — подготовка модели к печати.

Частые вопросы

В каком масштабе печатать макет здания?

Обычно 1:100–1:200 для здания; интерьеры — 1:50; кварталы и генпланы — 1:500 и мельче. Масштаб выбирают так, чтобы макет помещался на стол и важные детали были не тоньше 0,8 мм.

Какая минимальная толщина стены?

Около 0,8 мм для FDM и 0,3–0,4 мм для фотополимера.

Как подготовить модель из SketchUp?

Удалить невидимые элементы, дать всем стенам толщину, объединить в сплошные тела, экспортировать в STL или 3MF и проверить сетку в слайсере или Meshmixer.

FDM или фотополимер для макетов?

FDM — для объёмов, кварталов и рельефа (быстро и дёшево), фотополимер — для детализированных фасадов, интерьеров и человечков.

Как сделать окна?

Вклеить в проёмы тонкий прозрачный пластик или оргстекло изнутри, либо оставить проёмы открытыми — для «чистого» белого макета это допустимо. Печатать прозрачные стёкла на FDM неэффективно: они мутные.

Сколько печатается макет?

От нескольких часов до нескольких суток в зависимости от размера и детализации: здание 1:200 на FDM — около суток, интерьер 1:50 с мебелью — 1–2 дня, квартал — от двух суток. Плюс день на подготовку модели и сборку.

Можно ли сделать макет рельефа по карте?

Да: онлайн-сервисы строят модель рельефа по спутниковым данным о высотах для выбранного участка карты. Высоту обычно увеличивают в 1,5–3 раза, чтобы рельеф читался.
