Силиконовые формы по 3D-печатной модели: пошагово, 14 моделей, видео

Коротко: силиконовая форма по 3D-печатной модели позволяет получить десятки копий из смолы, гипса, воска, мыла или (с пищевым силиконом) шоколада. Порядок: обработать мастер-модель (силикон копирует каждый слой), напечатать опалубку, закрепить модель и литник, проверить совместимость (платиновый силикон может не отвердеть на некоторых материалах), залить силикон тонкой струёй, дать отвердеть и извлечь модель. Для простых форм — цельная форма с разрезом, для сложных — разъёмная из двух половин. Ниже — выбор силикона, пошаговая работа и ошибки.

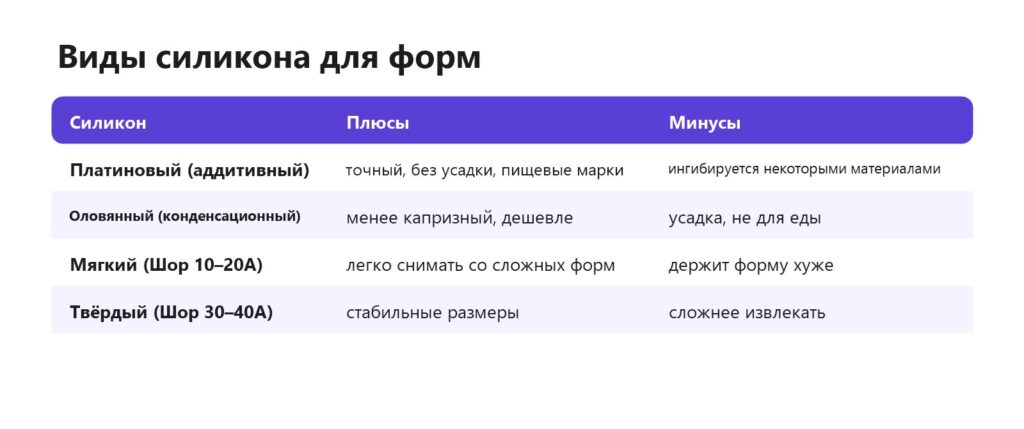

Выбор силикона

Платиновый силикон точнее, почти не даёт усадки, бывает пищевым — но его отверждение может нарушаться в контакте с серой, оловом, некоторыми пластиками, недосвеченной фотополимерной смолой и латексом. Оловянный — менее капризный и дешевле, но даёт небольшую усадку и не подходит для еды. Твёрдость выбирают по форме модели: сложные формы с поднутрениями — мягкий силикон, простые и точные — твёрже.

Мастер-модель

Силикон воспроизводит поверхность с точностью до микрон — все слои, следы поддержек и пылинки перейдут на каждую отливку. Поэтому:

• Печатайте мастер на фотополимерном принтере или FDM с тонким слоем. Фотополимер или FDM.
• Шлифуйте, грунтуйте и при необходимости покрывайте лаком. Грунт, шлифовка.
• Смоляную модель полностью досветите — недосвеченная смола мешает платиновому силикону. Засветка.
• Добавьте литник — пруток к месту, где будет заливочное отверстие.

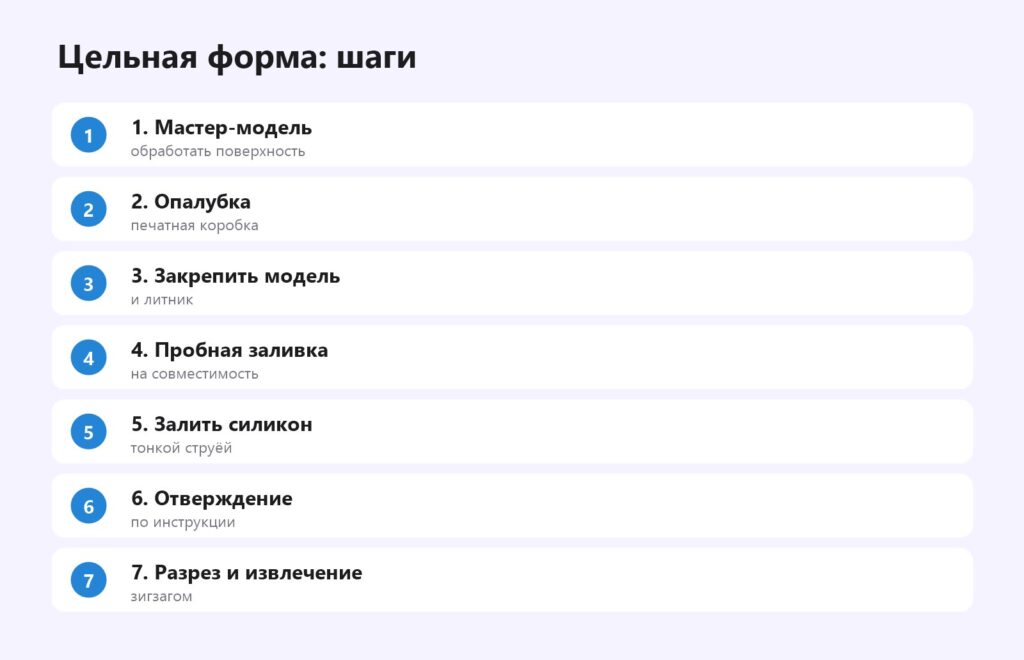

Цельная форма

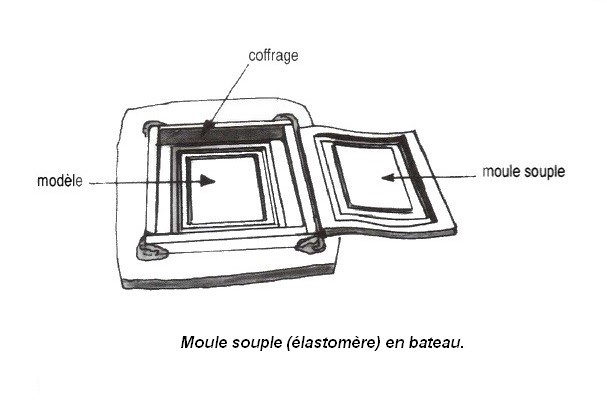

Опалубку печатают на 5–10 мм больше модели со всех сторон — так меньше расход силикона. Модель приклеивают ко дну опалубки (дном вниз), а литник — к стенке или вверх. Силикон отмеряют точно по пропорции, перемешивают медленно, заливают тонкой струёй в угол — он сам растекается и вытесняет воздух. После отверждения форму вынимают, режут скальпелем зигзагом по одной стороне до модели — зигзаг потом точно совмещает края — и извлекают мастер. Формы для литья.

Разъёмная форма

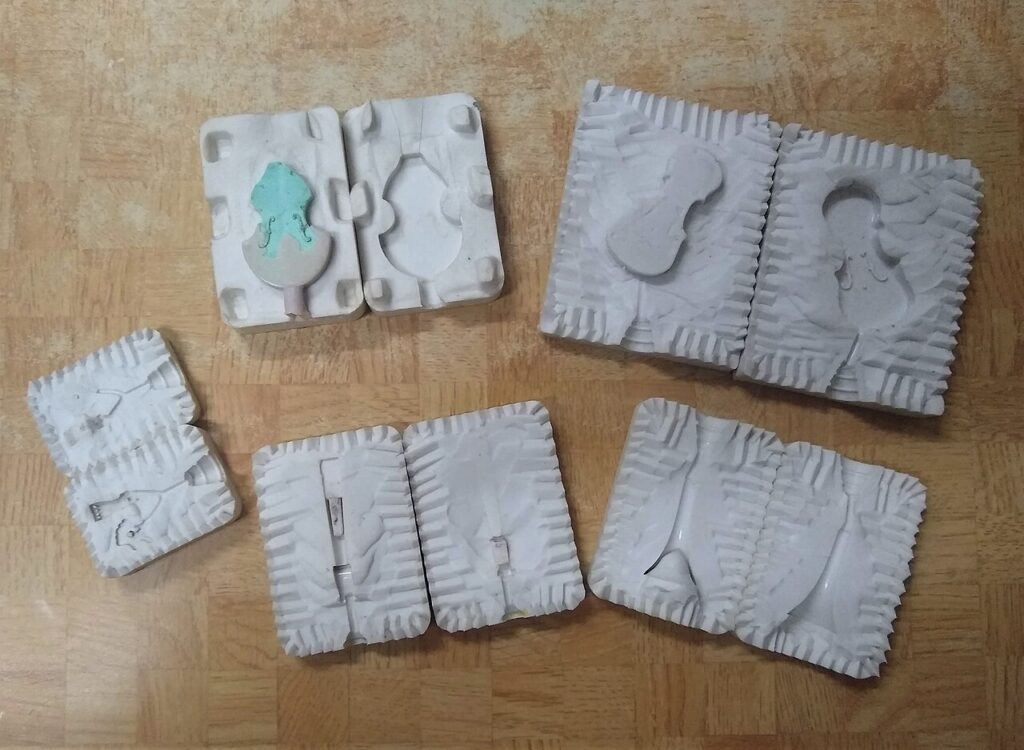

Для сложных моделей делают форму из двух половин. Модель наполовину утапливают в пластилин или печатают «поддон» с вырезом по линии разъёма, добавляют замки (полусферы). Заливают первую половину, после отверждения убирают пластилин, наносят разделитель на силикон и заливают вторую половину. Печатная опалубка с готовой линией разъёма делает процесс быстрее и аккуратнее.

Проверенные модели

Опалубки

• Параметрическая опалубка, квадратная и круглая (ThePractical Engineer) — общественное достояние.
• Параметрическая прямоугольная опалубка (Daniel Shor) — общественное достояние.
• Генератор опалубки (Timid Possum) — лицензия CC BY.
• Опалубка для разъёмной формы фигурки воробья (TitoV3D) — готовый пример двухчастной опалубки с линией разъёма.

Мастер-модели с формами

• Шахматы: двухчастные формы (C.Casquatch) — формы для отливки всего набора, общественное достояние. Шахматы на 3D-принтере.
• Мастер-модели кубиков и форма (Daviel Black) — лицензия CC BY.
• Мастер-набор кубиков с острыми гранями и форма-оболочка (Kayleigh Ard) — лицензия CC BY-SA.
• Форма-«бриллиант» из двух частей для кулонов (h3rm) — лицензия CC BY.

Инструменты

• Мерные стаканы для смолы и силикона (sixfiveohtwo, 5 печатей) — с носиком для тонкой струи, лицензия CC BY-SA.
• Стакан для смешивания эпоксидки и силикона (Mr. Popcorn) — лицензия CC BY-SA.
• Мерный черпак для двухкомпонентных составов (fast) — для небольших порций, лицензия CC BY.

Печатные стаканы и мешалки — расходники: застывший силикон или смолу проще выбросить вместе со стаканом, чем отмывать.

Свечи и мыло

• Мастер-модель и опалубка для формы мыла (Acoustic Lemur, 3 печати) — лицензия CC BY.
• Форма для свечи «Сова» (rbuehlma, 10 печатей) — по ней удобно отлить силиконовую форму, лицензия CC BY.
• Настраиваемые мастер-модели свечей (Squirtle, 8 печатей) — лицензия GPL.

Разделители и подготовка формы

Силикон к большинству материалов не прилипает, но есть исключения. Силикон к силикону прилипает намертво — поэтому при заливке второй половины разъёмной формы первую обязательно покрывают разделителем: вазелином, разбавленным в уайт-спирите, или специальным составом. Полиуретаны и эпоксидка со временем «сушат» силикон и начинают прилипать — для них форму перед каждой заливкой опыляют разделителем, это продлевает срок её службы в разы. Гипс и воск разделителя обычно не требуют. Новую форму перед первой заливкой моют тёплой водой с мылом и сушат: на поверхности остаются следы разделителя от модели и пыль. Эпоксидка.

Пузыри

• Вакуумирование силикона после смешивания — лучший способ.
• Без вакуума — медленная заливка тонкой струёй с высоты, лёгкое постукивание по опалубке.
• Кистью нанести тонкий первый слой силикона на мелкие детали модели, потом заливать остальное.

Литьё в форму

Перед заливкой смолы или полиуретана форму стягивают резинками, чтобы разрез не раскрывался. Для смолы — разделитель по инструкции, для гипса обычно не нужен. Литник и выпоры должны выпускать воздух. Первые 1–2 отливки бывают с дефектами — это нормально.

Пищевые формы

Для шоколада, льда, мастики используйте только пищевой силикон, а мастер-модель тщательно очистите и покройте. Печатный пластик напрямую с едой не контактирует — только силикон. Пищевой пластик.

Сколько нужно силикона

Объём силикона = внутренний объём опалубки минус объём модели. Пример: опалубка 50×40×30 мм изнутри — 60 см³, модель занимает около 15 см³, значит, нужно примерно 45 см³ силикона. Плотность большинства силиконов около 1,1 г/см³ — получается 50 г смеси, с запасом на потери в стакане — 55–60 г. Слайсер покажет объём модели, если открыть её как обычную печать со 100 % заполнением. Поэтому опалубку и делают впритык, с запасом 5–10 мм: каждый лишний сантиметр со всех сторон заметно увеличивает расход дорогого силикона.

Типичные ошибки

• Силикон не отвердел у модели — ингибирование: платиновый силикон на несовместимом материале. Покрыть модель лаком или сменить силикон.
• Слои на отливках — мастер не обработан.
• Пузыри на поверхности — нет вакуума, быстрая заливка.
• Форма порвалась — слишком твёрдый силикон для сложной формы или тонкие стенки формы.
• Течёт по разрезу — не стянули форму.

Твёрдость силикона и что в него лить

Твёрдость силикона указывают по шкале Шора A: 10–15 — очень мягкий, легко снимается со сложных моделей с поднутрениями, но может «плыть» под весом отливки; 20–25 — универсальный для большинства задач; 30–40 — жёсткий, держит форму и точные размеры, подходит для простых моделей и больших тиражей.

Пример: разъёмная форма для фигурки

Фигурка высотой 80 мм с выступающими руками — цельная форма порвётся при извлечении. Печатаем опалубку из двух частей с линией разъёма по середине фигурки и четырьмя полусферами-замками. В первую половину укладываем пластилин до линии разъёма, утапливаем в него модель наполовину, заливаем силикон 20 A. Через сутки переворачиваем, убираем пластилин, наносим вазелин на силикон первой половины как разделитель и заливаем вторую. Литник подводим к основанию фигурки, выпоры — к кончикам рук, где скапливается воздух. Форма разнимается, модель вынимается без повреждений, а отливки из полиуретана получаются с едва заметным швом, который снимается ножом. Фигурки.

Безопасность и рабочее место

Двухкомпонентные силиконы в целом безопасны, но работать с ними удобнее и чище в перчатках: неотверждённый силикон плохо отмывается и может раздражать кожу. Смолы и полиуретаны для отливок требуют перчаток из нитрила, проветривания и защиты глаз — их пары и брызги вреднее. Стол застилают плёнкой, смешивают в одноразовых стаканах, а весы для пропорций держат только для этих работ. Вакуумная камера и компрессор — полезные, но необязательные инструменты: для первых форм хватит аккуратной заливки. Детям и домашним животным доступ к компонентам закрывают. Безопасность.

Срок службы

Форма выдерживает от десятков до сотен отливок в зависимости от силикона, сложности модели и материала отливок. Смолы постепенно «высушивают» силикон, воск и гипс — бережнее. Храните формы чистыми, не сжатыми и без прямого солнца.

Пример: 30 брелоков из смолы

Мастер-брелок напечатан на фотополимере, досвечен, покрыт лаком. Печатная опалубка 50×40×15 мм, модель вклеена ко дну. Оловянный силикон, вакуум не использовался — заливка тонкой струёй. Форма открытая сверху, без разреза. Заливаем эпоксидную смолу с пигментом — за неделю получаем 30 брелоков. Так делают тиражи сувениров, когда печатать каждый на принтере дольше. Брелоки.

Видео по теме

• Силиконовая форма своими руками: форма с замочками — разъёмная форма пошагово.
• Изготовление сложной силиконовой формы — работа со сложной моделью.
• Сравнение силиконов на основе платины и олова: плюсы и минусы.
• Ингибиторы платинового силикона: как делать не нужно — почему силикон не застывает.
• Testing ways to prevent cure inhibition in platinum silicone — как защитить смоляные модели от ингибирования (англ.).
• Технология литья в силиконовые формы — производственный подход к мелкой серии.

Частые вопросы

Можно ли сделать силиконовую форму по 3D-печати?

Да: печатную мастер-модель обрабатывают (шлифовка, грунт, лак), ставят в печатную опалубку и заливают силиконом.

Какой силикон выбрать?

Платиновый — для точности и еды, оловянный — проще и дешевле.

Почему силикон не застыл?

Ингибирование: платиновый силикон не отверждается в контакте с недосвеченной смолой, серой, оловом и некоторыми красками. Досветите модель, покройте лаком или возьмите оловянный силикон.

Как избежать пузырей?

Вакуумировать силикон после смешивания, а без вакуума — заливать медленно тонкой струёй с высоты 20–30 см в угол опалубки и предварительно прокрасить мелкие детали модели тонким слоем силикона кистью.

Сколько отливок выдерживает форма?

От десятков до сотен: зависит от силикона, сложности модели и материала отливок. Смолы изнашивают форму быстрее, чем гипс и воск.

Можно ли делать формы для шоколада?

Да, только из пищевого платинового силикона. Мастер-модель покрывают барьерным лаком, а сам печатный пластик с шоколадом не контактирует.

Какой твёрдости силикон брать?

Для большинства задач — 20–25 по Шору A. Мягче (10–15) — для моделей со сложными поднутрениями, твёрже (30–40) — для простых форм и больших тиражей.
