Шахматы на 3D-принтере: 17 проверенных моделей, размеры, печать и отделка

Коротко: шахматы — классический проект для 3D-принтера: 32 фигуры и доска, от стандартного стаунтоновского стиля до тематических наборов (фэнтези, космос, архитектура, персонажи). Размер фигур подбирают под доску: основание короля — около 75–80 % ширины клетки. Для приятного веса в основание вкладывают гайки или дробь, снизу клеят фетр. Пластик — контрастных цветов, лучше матовый или шёлковый; детализированные головы коней и ферзей — с тонким слоем или на фотополимере. Доску печатают частями или многоцветом. Ниже — размеры, печать и отделка.

Стили наборов

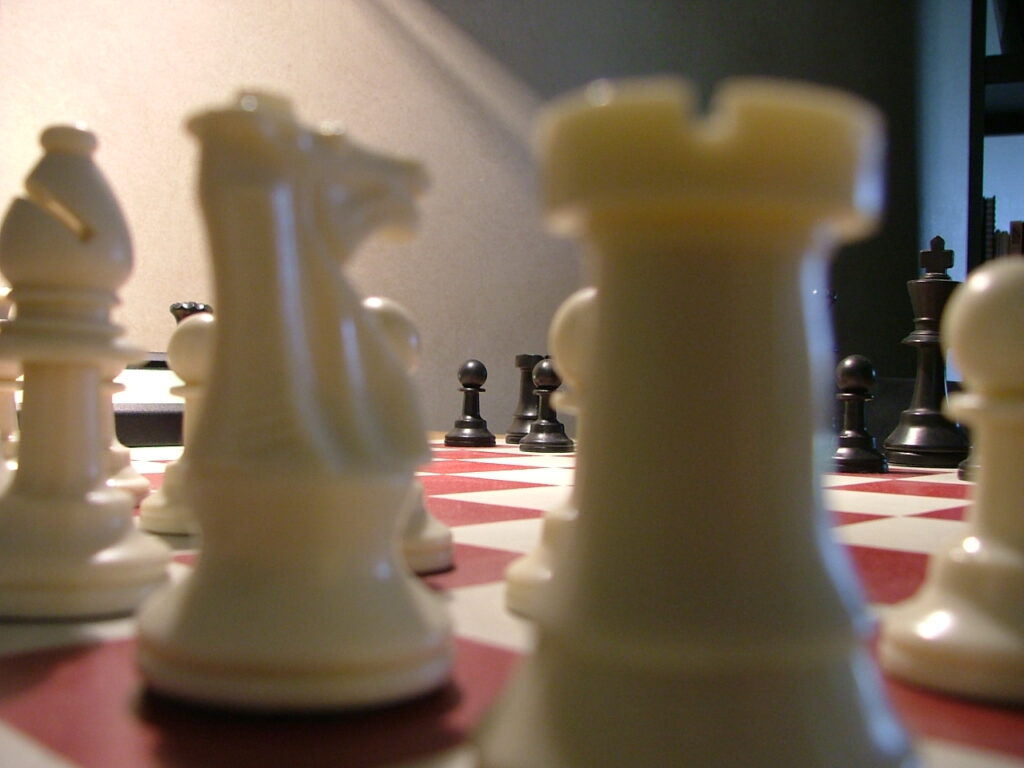

• Классический (Стаунтон) — привычные силуэты, подходит для игры.
• Минималистичный — геометрические формы, быстро печатаются, хорошо смотрятся.
• Тематический — фигуры-персонажи, техника, архитектура; эффектно, но для игры читаемость важнее красоты.
• Дорожный — маленькие фигуры и магнитная доска. Магниты.

Для тематических наборов следите за правами: персонажи известных франшиз — только для себя. Авторское право.

Проверенные модели

Фигуры

• Chess Set (Jacob G, 221 печать) — самый популярный печатный набор: стилизованные классические фигуры, печатаются без поддержек. Лицензия CC BY-ND.
• Organic Chess Set (NTX9, 46 печатей) — плавные «органические» силуэты, эффектно смотрятся в шёлковом пластике.
• Staunton Chess Set (uppalong, 15 печатей) — классический турнирный стиль для тех, кто хочет «настоящие» шахматы.
• Chess Pieces (ParasitKegel, 17 печатей) — современный геометрический дизайн, лицензия CC BY.
• Low Poly Chess Figures (Sick) — низкополигональные фигуры, общественное достояние: можно использовать как угодно.

Доски

• Chess Board (darthGinger, 77 печатей) — доска из частей, помещающихся на стандартный стол принтера.
• Modular Chess Board (EBD Design Studio, 18 печатей) — модульная доска из сегментов с соединением.

Дорожные наборы

• Travel-Chess (Henk, 29 печатей) — компактный набор с доской-коробкой.
• Travel Chess Tube (3Demon, 15 печатей) — фигуры хранятся в тубусе, доска сворачивается.
• Travel Chess Set (Magnetic) (Caelum1, 11 печатей) — магнитные фигуры и доска с коробкой: можно играть в дороге.
• Staunton Travel Chess Set (WhatWouldAnEngineerDo) — дорожная версия классических фигур.

Минимализм, магниты, другие игры

• Минималистичный набор (Vinh Truong, 14 печатей) — простые геометрические фигуры.
• Магнитная доска с отсеком для фигур (vmLOGIC, 44 печати) — доска-коробка для поездок.
• Шестигранные магнитные шахматы (vmLOGIC, 22 печати) — без поддержек, лицензия CC BY-SA.
• Набор в стиле советских дорожных шахмат (Jeff Burton, 3 печати).
• Шашки с «дамками»-коронами (MB Designs, 5 печатей) — лицензия CC BY.
• Дорожные нарды (BingoDesign, 3 печати) — общественное достояние.

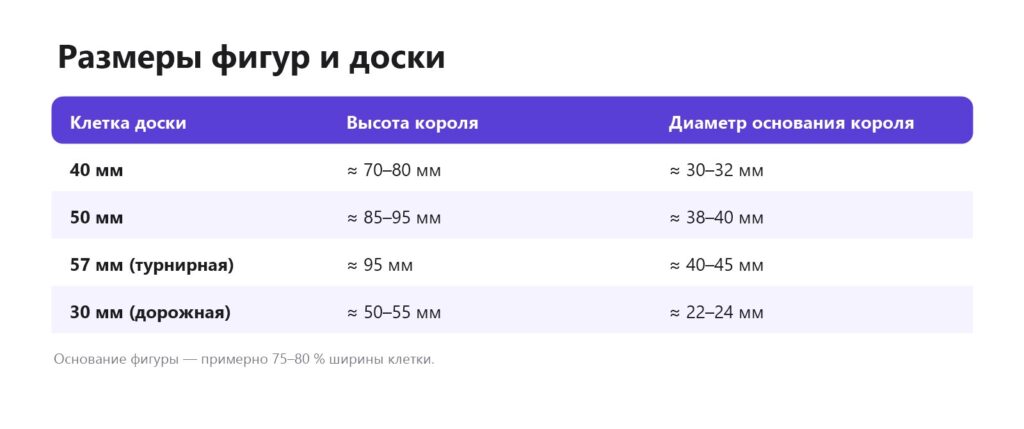

Размеры

Масштабируйте весь набор одинаково — не по отдельности, иначе пропорции фигур нарушатся. Перед печатью всего набора напечатайте короля и пешку и поставьте на доску.

Печать

• Ориентация — стоя, основанием на стол; без поддержек у большинства моделей.
• Слой — 0,12–0,16 мм для детализированных фигур, 0,2 мм для простых.
• Голова коня и корона ферзя — самые сложные; при нависаниях — древовидные поддержки. Поддержки.
• Партиями — все пешки одного цвета за одну печать. Печать нескольких моделей.
• Фотополимер — для максимально детализированных тематических фигур. Фигурки.

Вес и основание

Лёгкие пластиковые фигуры падают и неприятны в руке. Утяжеление: в модели оставляют полость в основании, во время печати на паузе вкладывают гайку или стальную дробь с клеем, затем печать закрывает полость. Или делают полость снизу, заливают дробь с эпоксидкой и заклеивают фетром. Пауза при печати.

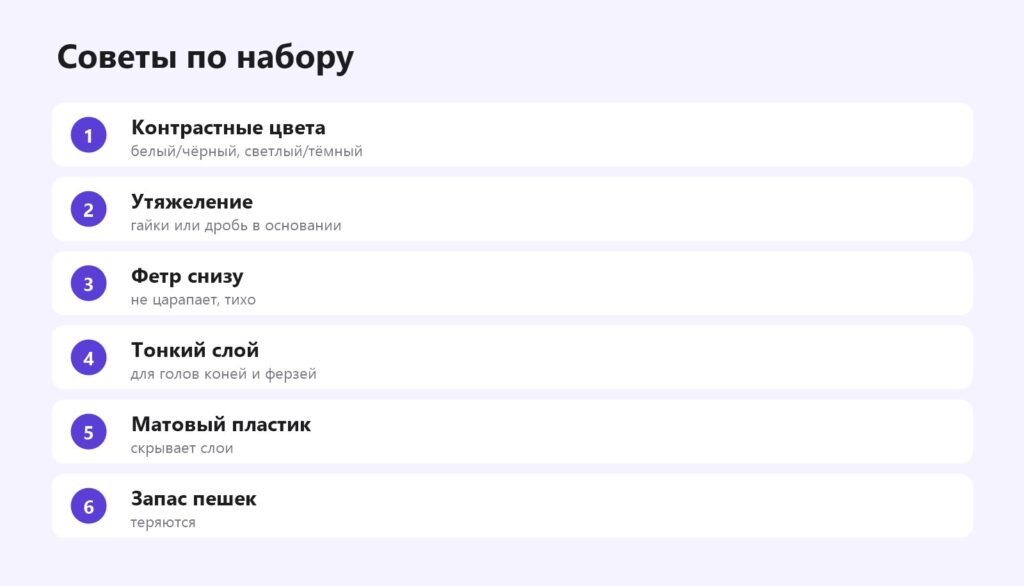

Советы по набору

Доска

Доску 8×8 клеток печатают частями (например, четыре квадрата 4×4) с шипами для соединения или многоцветом на одном листе. Альтернатива — печатная рамка и клетки, вклеенные в неё. Для складной доски — шарниры print-in-place. Буквы и цифры по краю — рельефом. Print-in-place, многоцвет, сборка.

Отделка

Для «дорогого» вида: мраморный пластик для белых, тёмный шёлковый или под дерево — для чёрных. Для покраски — грунт, акрил, лак. Шов выставляют сзади фигуры. Мраморный пластик, под дерево, покраска.

Свой дизайн

Собственный шахматный набор — отличный проект для освоения моделирования. Минималистичные фигуры строятся в CAD из простых тел вращения: профиль фигуры рисуют эскизом и «вращают» вокруг оси, а корону, зубцы ладьи и голову коня добавляют отдельно. Удобно задать общие параметры — диаметр основания и высоту короля — и вывести размеры остальных фигур как доли от них. Тогда весь набор масштабируется одним числом. Тематические наборы с персонажами делают скульптингом в Blender или с помощью генерации моделей и затем дорабатывают. Fusion 360, Blender, модели нейросетью.

Магнитные и дорожные наборы

Для поездок удобны наборы, в которых фигуры держатся на доске магнитами: партию можно отложить в сумке и продолжить в поезде, не теряя позицию. В основание каждой фигуры на паузе вкладывают неодимовый магнит 6×2 или 8×3 мм, а в доску под каждой клеткой — стальную шайбу или тонкий лист жести под всей поверхностью. Полярность магнитов в фигурах не важна, если доска стальная; если в доске тоже магниты — все фигуры ставят одной стороной. Доску делают складной на петлях print-in-place, а внутри — ложементы под фигуры. Маленькие фигуры (король 35–45 мм) печатают на фотополимере или соплом 0,25 мм на FDM. Магниты, print-in-place.

Время и расход

Время дано для слоя 0,16 мм; при печати всех пешек одного цвета за одну сессию набор укладывается в несколько ночных печатей.

Хранение набора

Для набора печатают коробку с ложементами под каждую фигуру — фигуры не бьются и не теряются. Коробку можно совместить со складной доской: доска раскрывается, а внутри — отсеки для фигур. Коробки и шкатулки.

Шахматы в подарок

Напечатанный шахматный набор — подарок, который запоминается, особенно если он персональный: фигуры в стиле профессии или хобби получателя, гравировка имени и даты на доске, коробка с ложементами и подписью. Для подарка стоит потратить время на отделку: мраморный пластик для светлых фигур и шёлковый тёмный для чёрных, фетр на основаниях, утяжеление гайками — фигуры становятся «дорогими» в руке. Доску можно напечатать многоцветом или вклеить клетки в печатную рамку из пластика под дерево. Сроки закладывайте с запасом: полный набор с доской — это 40–60 часов печати. Подарки на 3D-принтере.

Пример: набор под доску 50 мм

Минималистичный набор: король 90 мм, основание 39 мм. Белые — мраморный PLA, чёрные — матовый чёрный PLA. Слой 0,16 мм, все фигуры одного цвета за две печати. В основании — полость под гайку M10, вкладывается на паузе. Снизу — круги фетра. Доска — четыре квадрата 200×200 мм с шипами, многоцветом. Общее время печати — около 30 часов. Отличный подарок. Подарки.

Пошагово: от скачивания до первой партии

1. Выберите модель из подборки и проверьте фото отпечатков — как фигуры выглядят в реальном пластике.
2. Измерьте доску или решите, какую будете печатать, и посчитайте масштаб по таблице размеров.
3. Пробная печать — король и пешка в одном цвете. Поставьте на клетку, подержите в руке, оцените вес.
4. Подготовьте утяжеление — если модель не предусматривает полость, добавьте её в слайсере модификатором или в CAD.
5. Печать партиями — 8 пешек за одну печать, затем остальные фигуры. Один цвет — подряд, чтобы не менять катушку лишний раз.
6. Постобработка — снять поддержки, зачистить шов, вклеить грузы, наклеить фетр.
7. Контроль — расставьте набор на доске: все фигуры одного масштаба, кони смотрят в одну сторону, цвета различимы при любом освещении.

Расход: минималистичный набор средних размеров — 300–500 г пластика на обе стороны, доска — ещё 400–700 г в зависимости от толщины. Удобно взять две катушки по 1 кг контрастных цветов: остатков хватит на коробку для хранения.

Типичные ошибки

• Фигуры разного масштаба — масштабировали по отдельности.
• Фигуры не помещаются в клетку — основание слишком широкое.
• Слабый контраст цветов — трудно играть.
• Лёгкие фигуры падают — нет утяжеления.
• Сломанные зубцы и уши коня — тонкие элементы; утолщите или печатайте на смоле.

Видео по теме

• Шахматы на 3D принтере — печать набора от начала до готовой партии.
• Шикарный подарок на 3D принтере: шахматы своими руками — набор с доской как подарок, отделка и сборка.

Где брать модели

Кроме подборки выше, ищите по запросам «chess set», «staunton chess», «minimalist chess», «travel chess», «chess board». Сортируйте по количеству печатей и смотрите фото отпечатков пользователей — так видно, как фигуры выглядят вживую и какие проблемы бывают. Где скачать модели.

Частые вопросы

Какого размера печатать шахматы?

Основание короля — около 75–80 % ширины клетки. Для доски с клеткой 50 мм король — примерно 85–95 мм высотой, основание 38–40 мм. Масштабируйте весь набор одним числом.

Как сделать фигуры тяжелее?

Вложить гайку или стальную дробь в полость основания — на паузе во время печати или снизу с эпоксидкой, после чего заклеить фетром.

Нужны ли поддержки?

Обычно нет: фигуры печатаются стоя на основании. Поддержки бывают нужны для головы коня и короны ферзя у детализированных моделей.

Из какого пластика печатать?

PLA контрастных цветов — лучше матовый или мраморный: он красиво смотрится и скрывает слои. Шёлковые пластики дают «металлический» вид, но сильнее бликуют под лампой.

Как напечатать доску?

Частями с шипами (например, четыре квадрата 4×4 клетки) или многоцветом; готовые модели досок — в подборке выше.

Можно ли печатать тематические шахматы?

Да; фигуры персонажей известных франшиз — только для личного использования, продавать такие наборы нельзя.

Как сделать магнитные шахматы?

Вложить неодимовый магнит в основание каждой фигуры на паузе во время печати, а в доску — стальной лист или шайбы под клетками.
