Пауза при 3D-печати: как вставить гайку, магнит или сменить цвет

Коротко: пауза на заданном слое позволяет вложить внутрь детали гайку, магнит, подшипник, грузик или метку — и принтер закроет их следующими слоями, получится деталь со встроенной вставкой. Так же делают смену цвета на определённой высоте. Порядок: в модели делают карман на 0,2–0,3 мм больше вставки, в слайсере находят последний слой кармана и ставят паузу после него, во время паузы вкладывают деталь и продолжают печать. В слайсере паузу добавляют правым кликом на ползунке слоёв. Команда зависит от прошивки: M600, M601 или PAUSE. Ниже — подробно и с типичными ошибками.

Зачем вставлять детали в печать

• Гайки — прочная металлическая резьба внутри пластика, которую не выдернуть. Резьба на 3D-принтере.
• Магниты — крышки, держатели, разборные модели, магниты не видны снаружи.
• Грузики — устойчивые основания фигурок и подставок, утяжелённые рыболовные приманки. 3D-печать для рыбалки.
• Подшипники и оси — сборки, которые нельзя собрать после печати.
• Метки и NFC-метки — электроника внутри детали.

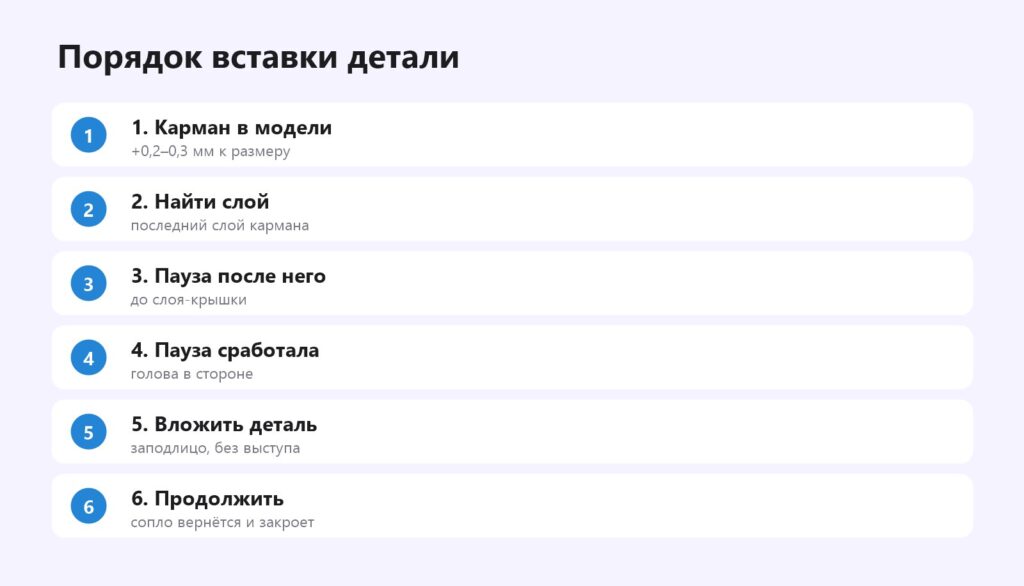

Порядок действий

Карман в модели

Карман делают на 0,2–0,3 мм больше вставки по ширине и на 0,2–0,4 мм глубже, чтобы вставка ушла ниже верхнего края и сопло её не задело. Для шестигранной гайки — шестигранный карман той же ориентации. Верх кармана должен быть горизонтальным: принтер закроет его «мостом» над вставкой. Проектирование для 3D-печати, мосты.

Выбор слоя

В превью слайсера двигайте ползунок слоёв вверх и найдите последний слой, на котором карман ещё открыт; следующий слой начинает его закрывать. Пауза ставится между ними — после последнего открытого слоя.

Вставка и продолжение

Во время паузы голова отъезжает в сторону. Вложите деталь пинцетом; магниты удобно вставлять немагнитным инструментом, иначе они выпрыгивают к соплу. Проверьте, что ничего не выступает над поверхностью. Если вставка болтается — капните каплю клея. Затем нажмите «Продолжить».

Как добавить паузу в слайсере

• Orca Slicer, Bambu Studio — в превью правый клик на «+» у ползунка слоёв → «Добавить паузу». Orca Slicer, Bambu Studio.
• PrusaSlicer — правый клик на «+» ползунка → «Добавить паузу печати». Команда паузы задаётся в профиле принтера. PrusaSlicer.
• Cura — «Расширения → Постобработка → Изменить G-code → Пауза на высоте», укажите номер слоя и метод паузы. Cura.

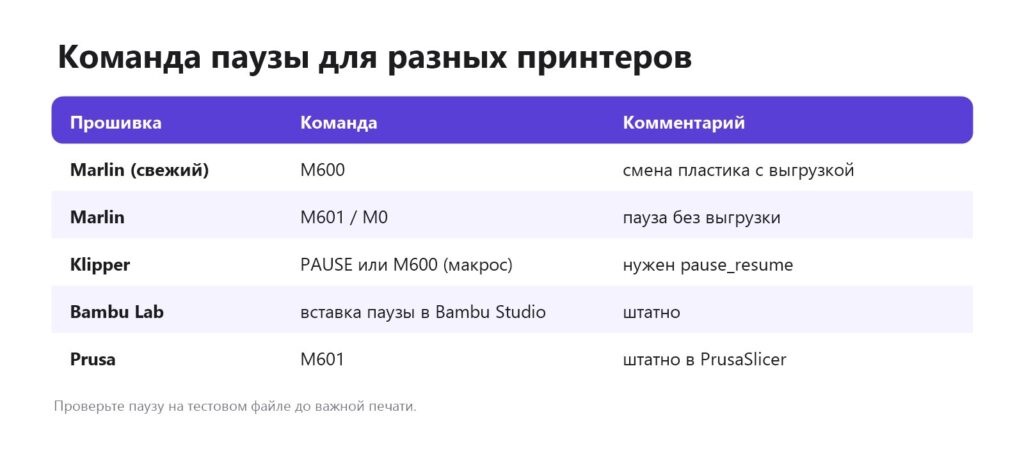

Команды паузы

Если принтер «проскакивает» паузу — прошивка не поддерживает выбранную команду. В Klipper для паузы нужна секция [pause_resume] и макросы, которые идут в конфигах Mainsail и Fluidd. Макросы Klipper, прошивка Marlin.

Смена цвета

Пауза с выгрузкой пластика (M600) позволяет сменить цвет на определённом слое: например, белая табличка с чёрным рельефным текстом сверху. Принтер выгрузит нить, вы вставите новую, принтер выдавит немного пластика для очистки и продолжит. Для сложной многоцветности нужны системы смены пластика. Многоцветная печать.

Типичные дефекты

• След на стенке на высоте паузы — пластик успел вытечь или сопло остыло. Короткая пауза, ретракт перед паузой и возврат с очисткой уменьшают след.
• Деталь отклеилась во время паузы — стол остыл: убедитесь, что пауза не выключает нагрев стола.
• Сопло задело вставку — карман неглубокий или пауза на слой позже.
• Магнит прыгнул к соплу — сопло и голова частично стальные; приклейте магнит каплей клея.
• Слой над вставкой провис — мост длинный; добавьте 1–2 слоя «крышки» или уменьшите карман. Мосты.

Несколько пауз в одной модели

Пауз может быть несколько — например, магниты на разных высотах или три цвета по слоям. Подпишите в слайсере каждую паузу (в Orca и PrusaSlicer можно задать текст сообщения, который появится на экране принтера: «Вставить магниты 10×3»). Так вы не перепутаете, что вкладывать на каком этапе, особенно если пауза случится ночью или через несколько часов после старта.

Альтернативы паузе

Если вставку можно добавить после печати — это проще: термовставки с резьбой вплавляются паяльником, магниты вклеиваются в карманы снаружи. Пауза нужна, когда деталь должна быть полностью закрыта пластиком. Чем склеить 3D-печать.

Читайте также: 3D-принтер останавливается посреди печати.

Частые вопросы

Как поставить паузу на нужном слое?

В превью слайсера — правый клик на ползунке слоёв и «Добавить паузу»; в Cura — через постобработку.

На каком слое ставить паузу для гайки?

После последнего слоя, на котором карман ещё открыт.

Какой запас делать в кармане?

0,2–0,3 мм по ширине и 0,2–0,4 мм по глубине.

Почему принтер не останавливается?

Прошивка не поддерживает выбранную команду паузы — попробуйте M601, M0 или PAUSE.

Остынет ли деталь во время паузы?

Стол обычно остаётся горячим; длинные паузы всё же оставляют след на стенке.

Как сменить цвет на определённой высоте?

Пауза с выгрузкой пластика (M600) на нужном слое.
