Резьба на 3D-принтере: как печатать, допуски и резьбовые вставки

Коротко: крупную резьбу — от М8 и для крышек, банок, колпачков — можно печатать сразу, заложив зазор 0,2–0,4 мм. Мелкую М2–М6 печатать бесполезно: витки слишком малы для сопла 0,4 мм. Для неё три рабочих способа: саморез в отверстие чуть меньше его диаметра, гайка в шестигранном кармане и вплавляемая латунная резьбовая вставка — самый прочный вариант для деталей, которые часто разбирают. Ещё вариант — нарезать резьбу метчиком в напечатанном отверстии. Ниже — какой способ для какой задачи, размеры отверстий, как вплавить вставку паяльником и как моделировать резьбу во Fusion, FreeCAD и Tinkercad.

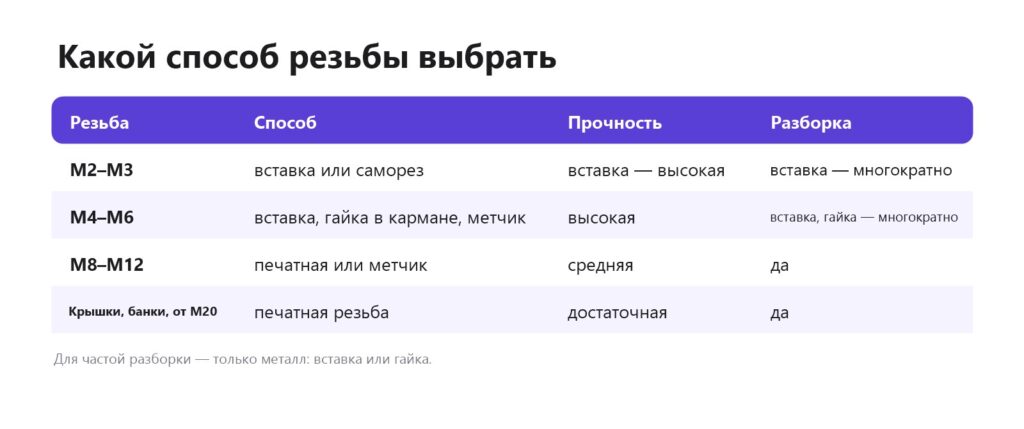

Какой способ выбрать

Печатная резьба

Работает для крупной резьбы с шагом от 1,25–1,5 мм: крышки, банки, винтовые соединения корпусов, держатели, конструкторы.

• Зазор: 0,2–0,4 мм по диаметру между наружной и внутренней резьбой. Для сопла 0,4 и аккуратного принтера — 0,2–0,3 мм.
• Профиль: стандартный метрический 60° подходит, но для печати лучше трапецеидальная или «пилообразная» резьба — она не требует поддержек и прочнее.
• Ориентация: ось резьбы вертикально — витки ложатся слоями и получаются ровными. Горизонтальная резьба печатается плохо.
• Слой: 0,12–0,16 мм для резьбы с мелким шагом.
• Фаска на входе резьбы 0,5–1 мм — витки не «съедаются» слоновьей ногой. Слоновья нога.
• Стенки вокруг резьбы — 3–4, чтобы витки печатались сплошным пластиком.

Перед печатью большой детали напечатайте тест резьбы — короткий болт и гайку. Готовые тесты допусков есть на Printables: тестовые модели.

Саморез в пластик

Простой способ для корпусов и креплений, которые редко разбирают.

• Отверстие — на 0,3–0,5 мм меньше диаметра самореза: для 3 мм — 2,5–2,7 мм.
• Вокруг отверстия — 3–4 стенки или модификатор со 100 % заполнением. Модификаторы заполнения.
• Саморезы для пластика (с широким шагом) держат лучше, чем по дереву.
• После 5–10 закручиваний резьба в пластике изнашивается.

Гайка в кармане

В модели делается шестигранное углубление под гайку — гайка вставляется туда и не проворачивается. Очень прочно и дёшево.

• Размер кармана — размер гайки «под ключ» + 0,2–0,3 мм (для М3: гайка 5,5 мм → карман 5,7–5,8 мм).
• Глубина — толщина гайки + 0,2 мм.
• Если карман закрыт сверху — поставьте паузу на высоте кармана и вставьте гайку во время печати. Принтер «запечатает» её внутри.
• Горизонтальный паз сбоку («слот») позволяет вставлять гайку после печати.

Вплавляемые резьбовые вставки

Латунная втулка с наружной насечкой и внутренней метрической резьбой. Её нагревают паяльником и вдавливают в отверстие — пластик плавится и затекает в насечки. Получается металлическая резьба, которую можно закручивать сотни раз.

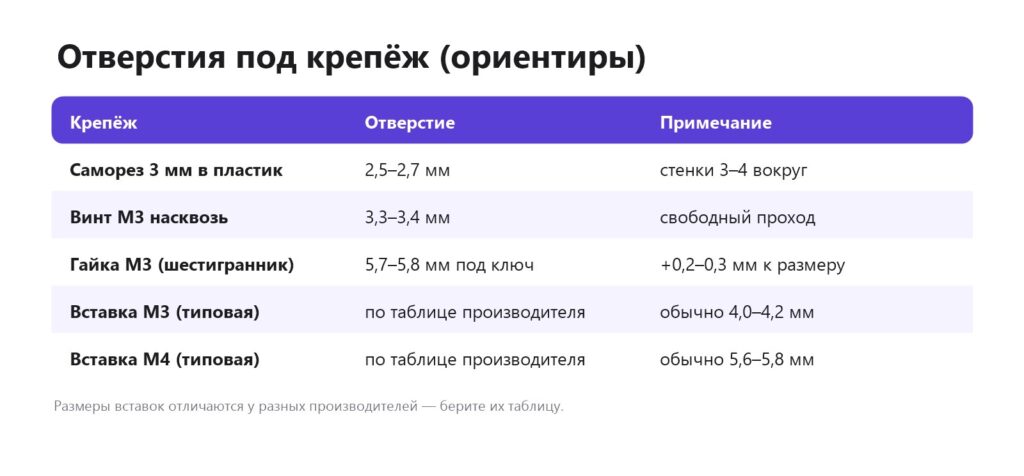

Размеры отверстий

Размеры отверстий под вставки зависят от производителя и формы втулки — у хороших продавцов есть таблица. Общие правила:

• Отверстие чуть меньше наружного диаметра вставки, глубина — длина вставки + 0,5–1 мм.
• Вокруг — минимум 1,5–2 мм пластика (3–4 стенки).
• Короткие вставки (около 1× диаметра) — для тонких деталей, длинные — для нагрузки на вырыв.

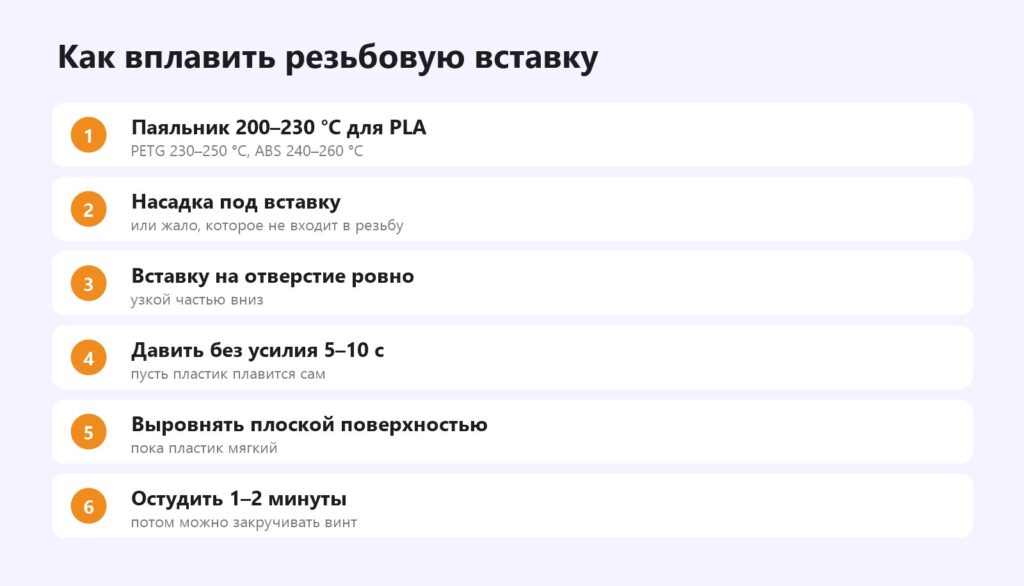

Как вплавить

1. Паяльник с регулировкой температуры: PLA 200–230 °C, PETG 230–250 °C, ABS/ASA 240–260 °C.
2. Удобнее всего специальная насадка для вставок (продаются наборами под М2–М5).
3. Поставьте вставку на отверстие узкой стороной вниз, ровно по оси.
4. Опустите паяльник и дайте вставке войти под собственным небольшим нажимом за 5–10 секунд. Не давите сильно — вставка уйдёт криво.
5. Пока пластик мягкий, прижмите вставку плоской металлической поверхностью — она встанет заподлицо.
6. Дайте остыть 1–2 минуты.

Работайте с вытяжкой: пары горячего пластика лучше не вдыхать.

Нарезка метчиком

Для резьбы М3–М10 в ABS, PETG и нейлоне можно напечатать отверстие под метчик и нарезать резьбу вручную.

• Диаметр отверстия — как для металла (М3 — 2,5 мм, М4 — 3,3 мм, М5 — 4,2 мм, М6 — 5 мм), плюс 0,1–0,2 мм на неточность печати.
• Режьте медленно, полоборота вперёд — четверть назад, чтобы стружка не забила канавки.
• В PLA метчик может нагреть и «замылить» пластик — режьте без спешки.
• Такая резьба выдерживает меньше циклов, чем вставка.

Как смоделировать резьбу

• Fusion — «Создать» → «Резьба», обязательно галочка «Смоделировано», иначе резьба будет только «нарисована» и не попадёт в STL. Для печати выберите класс допуска с зазором или уменьшите наружный диаметр болта на 0,2–0,4 мм. Fusion для 3D-печати.
• FreeCAD — верстак Part Design → «Отверстие» с резьбой или макрос/верстак для крепежа.
• Tinkercad — в библиотеке фигур есть генераторы болтов и гаек; размеры правьте в параметрах. Tinkercad.
• Слайсеры — Bambu Studio и Orca умеют добавлять к разрезанным частям коннекторы, но не резьбу.
• Готовые модели — на Printables и MakerWorld есть параметрические генераторы резьбы и крепежа.

Пластик для резьбы

• PETG, ABS, ASA, нейлон — лучше держат вставки и метчик, не трескаются. Нейлон, ASA.
• PLA — жёсткий, может треснуть при перетяжке; для вставок — ниже температура паяльника.
• CF-пластики — хорошо держат форму, но хрупкие на изгиб. Карбоновый пластик.

Частые ошибки

Частые вопросы

Можно ли напечатать резьбу на 3D-принтере?

Крупную — от М8 и для крышек — да, с зазором 0,2–0,4 мм. Мелкую лучше делать вставками, гайками или метчиком.

Какой зазор нужен для печатной резьбы?

0,2–0,4 мм по диаметру. Проверьте тестом на своём принтере.

Что такое резьбовые вставки?

Латунные втулки с внутренней резьбой, которые вплавляют паяльником в напечатанную деталь. Дают металлическую резьбу для многократной сборки.

Какая температура паяльника для вставок?

Для PLA 200–230 °C, для PETG 230–250 °C, для ABS и ASA 240–260 °C.

Какое отверстие делать под саморез?

На 0,3–0,5 мм меньше диаметра самореза, с 3–4 стенками вокруг.

Как сделать резьбу во Fusion для печати?

Инструмент «Резьба» с галочкой «Смоделировано» и зазором — уменьшите наружный диаметр болта на 0,2–0,4 мм.
