Диорамы и террейн на 3D-принтере: 21 модель, печать, покраска, эффекты

Коротко: 3D-принтер упростил создание диорам и игрового террейна: здания, руины, скалы, мосты и декор больше не нужно вырезать из пенопласта — их печатают. Схема работы: идея и масштаб → печать (крупное — на FDM слоем 0,2 мм, мелкие детали и фигурки — на фотополимере) → сборка и рельеф → грунт и покраска сухой кистью и смывками → эффекты: вода, растительность, подсветка. Для игр удобны модульные системы, где плитки и стены комбинируются по-разному. Ниже — планирование, печать, покраска и советы.

Диорама и террейн

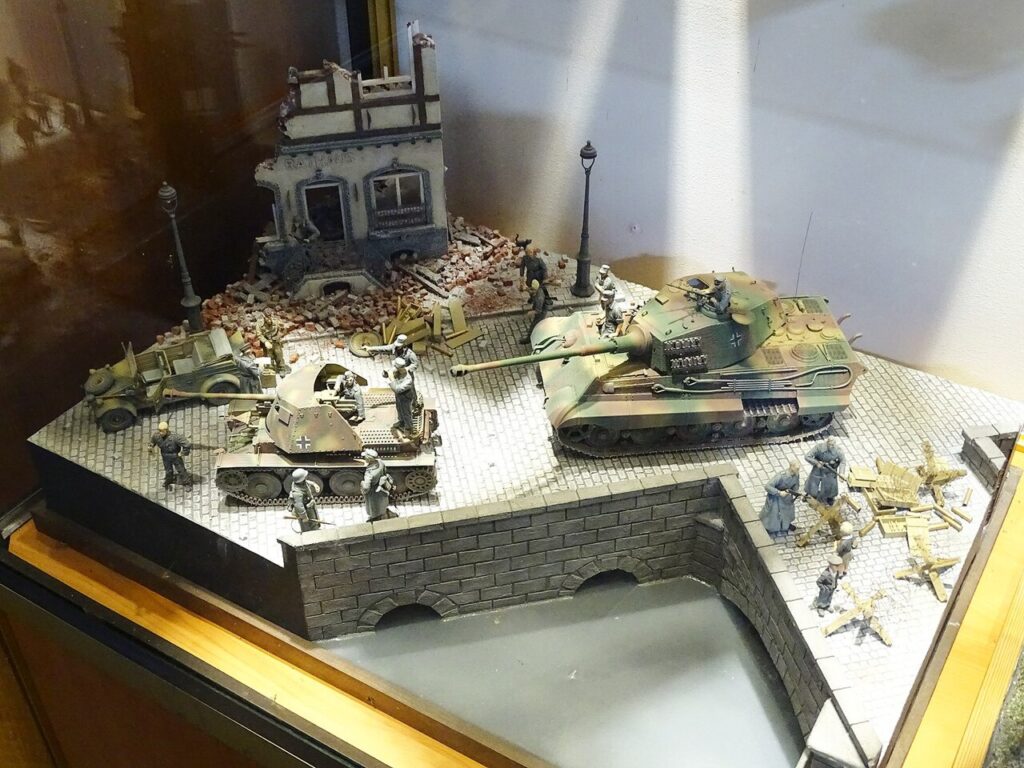

Диорама — законченная сцена на основании: момент сюжета, композиция, в которой всё работает на одну историю. Террейн — игровое окружение для настольных игр: здания, укрытия, леса, которые расставляют на поле. Технически они похожи, но для террейна важнее прочность и модульность, для диорамы — композиция и детализация. Настольные миниатюры.

Планирование

Начните с истории: что происходит, кто главный персонаж, куда смотрит зритель. Определите масштаб — он должен совпадать с фигурками: 28–32 мм для большинства варгеймов, 1:35 и 1:72 для военно-исторических моделей. Сделайте эскиз основания и расставьте крупные объёмы. Типичная ошибка — слишком много деталей: диорама превращается в «склад» и не читается. 3D-печать для моделистов.

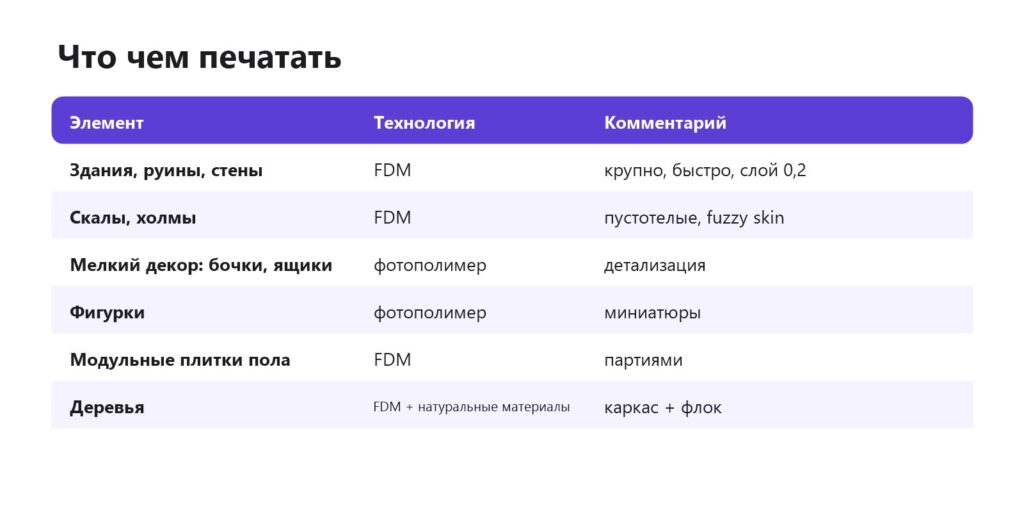

Что чем печатать

Крупные элементы на фотополимере дороги и долги, а FDM-слои на мелком декоре заметны. Поэтому сочетают обе технологии. Скалы и холмы делают пустотелыми с 2–3 стенками — экономия пластика в разы. Текстуру камня удобно получить с fuzzy skin. Fuzzy skin, фотополимер или FDM.

Печать без поддержек

Многие модели террейна спроектированы для печати без поддержек: стены стоят вертикально, окна и двери имеют арки или фаски 45°, крыши печатаются отдельно. Если модель требует поддержек на видимой стороне — разрежьте её на части в слайсере. Крупные элементы ориентируйте так, чтобы видимая сторона была вертикальной. Нависания, сборка больших моделей.

Модульные системы

Для игр популярны модульные системы: плитки пола 25×25 мм или 2×2 дюйма, стены на магнитах или штифтах, двери и лестницы. Из одного набора собирается множество подземелий и городов. Печатайте плитки партиями и сразу красьте одинаково — тогда поле выглядит цельным.

Порядок работы

Сколько времени и пластика

Ориентиры для FDM-печати серым PLA соплом 0,6 мм: небольшое здание 28 мм размером 10×10 см — 4–6 часов и 80–120 г; секция стены — 1–2 часа и 30–50 г; скала средних размеров пустотелая — 2–3 часа и 40–60 г; набор мелкого декора (бочки, ящики, телега) на фотополимере — одна печать за 2–3 часа. Террейн на половину игрового стола 120×60 см — это обычно 40–60 часов печати и 1,5–2,5 кг пластика. Растянутые на несколько недель ночные печати делают задачу посильной, а модульность позволяет начать играть, не дожидаясь, пока готово всё.

Покраска

Террейн красят быстро и эффективно: грунт из баллончика (тёмный), базовые цвета крупно, затем смывки в углубления и сухая кисть светлыми тонами по рельефу. Сухая кисть проявляет текстуру камня, дерева и кирпича за минуты. Дальше — пятна мха, ржавчины, сажи, грязи. Для больших объёмов удобен аэрограф. Сухая кисть, смывки, аэрограф.

Эффекты

• Вода — имитаторы воды и эпоксидка, тонкими слоями; дно красят темнее к центру.
• Растительность — статическая трава, пучки, мох, флок; деревья на печатном каркасе.
• Снег, грязь — текстурные пасты. Бейсинг.
• Свет — светодиоды в окнах, костры с мерцающими диодами; каналы для проводов закладывают при печати.

Масштабы и совместимость

Модели разных авторов в одном масштабе часто немного отличаются: «28 мм» у одного и у другого может разниться на 10–15 %. Перед печатью всего набора распечатайте одну дверь или стену и поставьте рядом фигурку: проём должен быть выше её головы, ступени — не выше колена. Масштабировать готовую модель можно, но вместе с ней меняются толщины стен — тонкие элементы после уменьшения могут не напечататься. Как масштабировать модель.

Подсветка и движение

Свет оживляет диораму сильнее любой покраски: окна домов, фонари, костёр, светящиеся кристаллы и порталы. Светодиоды 3 мм или SMD прячут внутри зданий, провода выводят через полое основание к батарейному отсеку или USB. Мерцающие светодиоды имитируют огонь, а адресная лента с контроллером даёт смену дня и ночи. Для таких сцен основание сразу проектируют с каналами для проводов и люком для доступа к электронике. Небольшие моторчики добавляют движение: вращающуюся мельницу, крутящийся флюгер, едущий поезд. Светильники, корпуса для электроники.

Пример: руины храма для варгейма

1. Модульные стены и колонны печатают на FDM слоем 0,2 мм серым PLA, без поддержек.
2. Плитки пола и обломки — на FDM партией, мелкий декор (черепа, свитки, сундук) — на фотополимере.
3. Элементы собирают на основании из МДФ или печатной плиты, щели заделывают шпатлёвкой, вокруг — песок.
4. Грунт тёмно-серым, затем серая базовая краска, чёрная смывка, сухая кисть светло-серым и бежевым.
5. Пятна мха зелёными смывками у основания стен, статическая трава и пучки.

Набор на половину игрового стола делается за 2–3 выходных, а прочный печатный террейн прослужит годами.

Типичные ошибки

• Перегруженная сцена — слишком много предметов, взгляду не за что зацепиться. Оставьте одну главную точку и свободное пространство вокруг.
• Разный масштаб — модели от разных авторов «на глаз»; сверяйте высоту дверей и ступеней с фигуркой.
• Видны слои FDM на гладких стенах — используйте модели с фактурой камня или кирпича, она скрывает слои, или fuzzy skin.
• Яркие «игрушечные» цвета — без смывки и сухой кисти террейн выглядит пластиковым.
• Хрупкие детали на игровом террейне — тонкие шпили и балки ломаются при переноске; делайте их толще или съёмными.

Основание и презентация

Диорама на деревянном основании с аккуратной кромкой выглядит законченной работой. Основание можно напечатать или взять готовую деревянную подставку. Табличка с названием — тоже печатная. Для конкурсов и витрин продумайте основной ракурс: с какой стороны зритель увидит сюжет.

Хранение и перевозка

Террейн для игр постоянно переезжает: на игровой вечер, в клуб, на турнир. Модульные здания удобно делать разборными — этажи и крыши снимаются, стены стыкуются на магнитах. Так набор помещается в коробку, а внутрь зданий можно ставить миниатюры. Для хрупких деталей (деревья, фонари, тонкие шпили) печатают ложементы в коробку или кейс с ячейками. Готовую диораму для конкурса перевозят под прозрачным колпаком, закреплённым к основанию, — его тоже можно напечатать: каркас из пластика и стенки из оргстекла. Магниты, коробки.

Где брать модели

Основания

• Основание для диорамы, круглое и прямоугольное (Nivele) — аккуратные подставки с кромкой, лицензия CC BY.

Скалы и природа

• Плитки скального рельефа (Dadudos, 4 печати) — общественное достояние.
• Каменистый рельеф (Heather W, 3 печати) — общественное достояние.
• Набор скал из песчаника (JS 3D) — лицензия CC BY-SA.
• Каркасы дубов и каркасы кустов (Zach) — на них клеят листву из флока; лицензия CC BY.

Здания и руины

• Руины здания + коробка для переноски (dlh) — лицензия CC BY.
• Готические sci-fi здания (Udo’s 3D World, 4 печати) — модульные стены и этажи.
• Лесная конюшня (Magig_I3Prusa) — дом, спроектированный для печати без поддержек.

Мелкий декор (scatter)

• Бетонные блоки-заграждения (MiKeLab, 17 печатей).
• Противотанковые надолбы (MiKeLab, 6 печатей).
• Пустынный декор, 28 мм (paralepsis, 3 печати) — лицензия CC BY-SA.

Модульные плитки

• Breach Dungeon Tiles (Miloslav Brožek) — модульные плитки подземелья со вставным террейном, лицензия CC BY.

Больше моделей ищите по запросам «terrain», «tabletop scenery», «modular dungeon», «ruins 28mm», «diorama base». Многие авторы выпускают целые наборы террейна в едином стиле. Где скачать 3D-модели.

Двери, стены, заборы, освещение

• Дверь подземелья, открытая и закрытая (Adrian, 7 печатей) — лицензия CC BY.
• Плитка OpenLock с открывающейся дверью (DungeonHero, 7 печатей) — для модульных подземелий.
• Разрушенная угловая стена (everythingwargaming, 4 печати).
• Каменная стена из секций (Magix92, 1 печать).
• Миниатюрный забор (RonnyS, 2 печати) — лицензия CC BY.
• Ограждение стройплощадки (Tridense, 4 печати) — для городских сцен.
• Фонарь со светодиодом, масштаб H0 (BoBaCool) — уличное освещение для диорамы, лицензия CC BY-SA.

Видео по теме

• Полный гайд по диораме — от идеи и основания до финальных эффектов.
• Создание диорамы от А до Я. Часть 1: основание — пошаговый процесс.
• Земля на диораме своими руками — как сделать реалистичный грунт.
• Трава или флок для террейна и диорамы — что выбрать для растительности.
• Волшебная диорама, напечатанная на 3D-принтере — печатная диорама целиком.
• 3D printing and painting ruins and terrain — печать и покраска руин на недорогом FDM-принтере (англ.).

Частые вопросы

Что лучше для террейна: FDM или фотополимер?

Обе: FDM — для крупных зданий, скал и плиток (дёшево и прочно), фотополимер — для мелкого декора и фигурок.

Какой масштаб для диорамы с миниатюрами?

Обычно 28–32 мм; для исторических моделей — 1:35 или 1:72.

Как сэкономить пластик на скалах?

Печатать пустотелыми с 2–3 стенками и 0–10 % заполнения: для террейна этого достаточно, а расход пластика падает в разы.

Как быстро покрасить террейн?

Тёмный грунт из баллончика, базовые цвета крупно, смывка в углубления и сухая кисть светлым по рельефу — фактура проявляется за минуты.

Как сделать воду?

Имитатором воды или эпоксидкой тонкими слоями по 2–3 мм; дно красят темнее к центру, а рябь и пену добавляют гелем-текстурой поверх.

Что такое модульный террейн?

Наборы плиток, стен, дверей и декора одного стандарта (например, OpenLock), которые соединяются клипсами или магнитами и собираются в разные сцены. Один набор служит десяткам игр.

Как сделать подсветку в диораме?

Спрятать светодиоды внутри зданий и в фонарях, провода вывести через полое основание к батарейке или USB. Мерцающие светодиоды имитируют огонь, адресная лента — смену дня и ночи.
