Светильник на 3D-принтере: 22 модели абажуров, ночников и панелей

Коротко: светильник — один из самых эффектных проектов на 3D-принтере. Абажуры печатают в режиме вазы одной стенкой, ночники и лампы-луны — по принципу литофании, настенные панели — из белого или матового PETG с адресной светодиодной лентой. Главные правила: только светодиоды (PLA мягчеет при 55–60 °C), зазор до лампы 2–3 см, сетевые соединения — только в готовых сертифицированных патронах. Ниже — 16 проверенных бесплатных моделей, пластики, конструкция, настройки и электробезопасность.

Модели

Абажуры

1. Honeycomb lamp shade (33) — абажур с сотовым узором, даёт красивые тени.
2. Hanging lamp shade (31) — подвесной абажур в режиме вазы, около 205×255 мм; автор использует светодиодную лампу.
3. Twisted lamp shade (31) — скрученный абажур под недорогой торшер-основание из ИКЕА.
4. Temple of Venus lamp — настольная и подвесная лампа с держателем кабеля.

Ночники и лампы-луны

5. Design Moon Lamp (больше 1300) — сфера-литофания с рельефом Луны, одна из самых популярных моделей Printables.
6. Moon Lamp (132) — компактная луна для стола или тумбочки.
7. Solar System Lithophane Planet Lamps (180) — планеты Солнечной системы в виде ламп.
8. Mushroom Lamp (56) — лампа-гриб; ещё вариант — ажурный гриб Вороного.
9. Fancy Lithophane Frame — рамка с подсветкой для литофании с вашим фото. См. литофания.

Настольные лампы и панели

10. USB Touch Dimmable LED Desk Lamp (13) — настольная лампа на USB с сенсорным регулятором яркости.
11. GeoLeaf (24) — самодельные «умные» световые панели-треугольники с управлением со смартфона, общественное достояние.
12. Hexagon LED Panels and Shelfs — шестигранные панели и полочки с подсветкой.
13. RGB DNA Lamp — лампа-спираль ДНК с RGB-светодиодами и кодом для Arduino.
14. LED strip diffuser — рассеиватель для светодиодной ленты, убирает «точки» диодов.

Ещё модели

• Лампа-гриб с узором Вороного (ChrisTheViolaNerd, 16 печатей) — эффектная тень на стенах, лицензия CC BY-SA.
• Абажур Вороного под патрон E27 (GregEl, 16 печатей) — только для светодиодных ламп.
• Подвесные круглые плафоны (xyz, 5 печатей) — лицензия CC BY.
• Подвесной абажур «Кейко» (boksbox, 2 печати) — лицензия CC BY.
• Портативная настольная лампа на аккумуляторе 18650 (Harecksito, 1 печать) — шарнирная, лицензия CC BY.
• Лампа-куб с узором Вороного (Dermund, 1 печать).

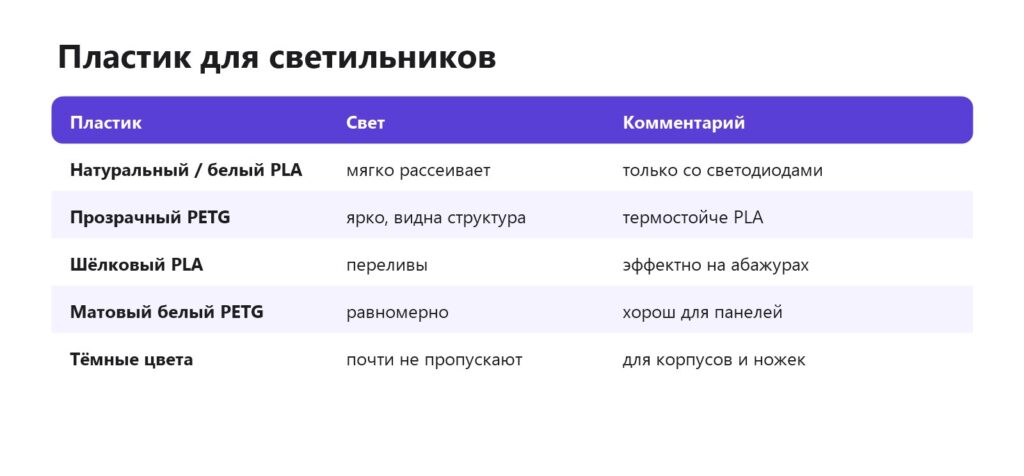

Пластик

На то, как светится изделие, влияют не только пластик, но и толщина стенки, количество стенок и заполнение. Одна стенка в режиме вазы светится ярко и равномерно, две-три стенки — темнее и подчёркивают узор. Заполнение внутри панели создаёт видимую «сетку», которая может быть как недостатком, так и дизайнерским приёмом. Прозрачная 3D-печать, декоративные пластики.

Нагрев

PLA размягчается при 55–60 °C. Лампа накаливания на 60 Вт нагревает воздух в абажуре значительно выше — абажур поплывёт, а при контакте может загореться. Светодиодная лампа на 5–10 Вт греется умеренно, её корпус — 40–60 °C у основания. Поэтому: только LED, абажур не касается лампы, зазор 2–3 см и больше, отверстия вверху для выхода тёплого воздуха. Для мощных ламп — PETG или ASA. Термостойкий пластик.

Конструкция

• Посадка под патрон — стандартные E27 и E14 имеют кольцо-гайку; в модели делают отверстие под резьбу патрона с небольшим зазором.
• Под ленту — канавка или каркас, чтобы лента не касалась рассеивателя напрямую: так нет «точек» от отдельных диодов.
• Расстояние до рассеивателя — чем больше, тем равномернее свет.
• Доступ к лампе для замены без разборки.

Проектирование для 3D-печати.

Настройки печати

• Режим вазы для абажуров — одна стенка, широкая линия 0,6–0,8 мм соплом 0,4–0,6 для прочности.
• Слой 0,16–0,24 мм — слои хорошо видны на просвет и сами становятся узором.
• Шов — на виду при свете сильнее всего; выровнять сзади или использовать скарф-шов. Шов.
• Сухой пластик — пузыри от влаги видны на просвет. Сушка.

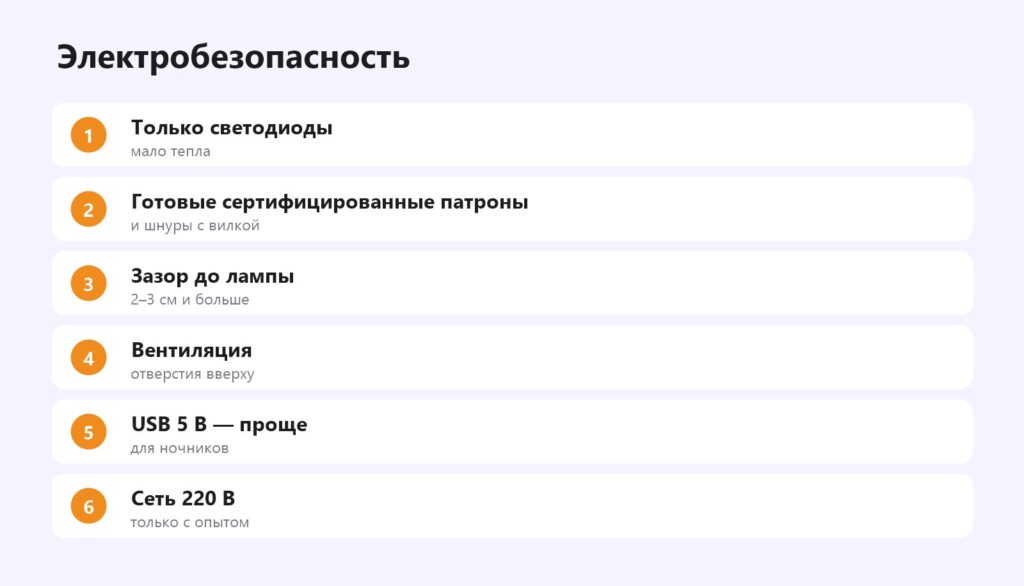

Электробезопасность

Ночник на USB-светодиодах — самый безопасный и простой проект: питание от зарядки телефона, светодиодная лента или модуль, никакого сетевого напряжения внутри. Корпуса для электроники.

Умный свет

Адресная светодиодная лента с контроллером на ESP32 превращает печатный светильник в «умный»: цвета, эффекты, управление со смартфона и из системы умного дома. Печатные панели и рассеиватели для таких проектов — отдельная популярная тема. 3D-печать для умного дома.

Цветовая температура и яркость

Печатный светильник — это прежде всего свет, и его выбирают так же внимательно, как форму. Тёплый белый 2700–3000 К — уютный вечерний свет для спальни и гостиной; нейтральный 4000 К — для кухни и рабочего места; холодный 5000–6500 К для дома обычно слишком «офисный». Для ночника хватит 0,5–1 Вт, для настольной лампы — 5–8 Вт светодиодов, для абажура в комнате — обычная светодиодная лампа на 8–12 Вт. Пластик съедает часть света: белый PLA толщиной одной стенки пропускает много света, цветной — меньше и окрашивает его. Если светильник выходит тусклым, сделайте стенки тоньше или узор с прорезями — свет пойдёт через отверстия, а пластик даст мягкое свечение.

Время и расход

Пример: ночник-луна

Сферическая модель луны с рельефом кратеров печатается из белого PLA одной-двумя стенками без заполнения — рельеф проявляется на просвет как литофания. Внутрь ставят светодиодный модуль с питанием от USB и выключателем. Печать занимает 6–12 часов в зависимости от размера. Это один из самых популярных подарков, напечатанных на принтере. Подарки.

Пошагово: ночник на USB

Самый безопасный первый проект — без сетевого напряжения внутри.

1. Что купить: отрезок светодиодной ленты на 5 В (тёплый белый 2700–3000 K, 20–30 см) с USB-штекером или USB-светодиодный модуль, кабель с выключателем. Всё вместе стоит как пара кофе.
2. Абажур: любая модель для режима вазы высотой 12–18 см, белый или натуральный PLA, широкая линия 0,6–0,8 мм.
3. Основание: невысокий цилиндр с пазом под абажур, отверстием для кабеля сбоку и стойкой в центре, на которую наматывается лента. Ленту клеят на стойку спиралью, а не на стенку абажура — так свет равномернее.
4. Сборка: лента на стойку, кабель через отверстие, абажур сверху на паз — без клея, чтобы можно было разобрать.

Около 3–5 часов печати и 60–100 г пластика. Подключается к зарядке телефона или повербанку. Такой ночник — отличный подарок, особенно если абажур — литофания с фото.

Абажур под сетевой патрон

Для настольной или подвесной лампы на 220 В надёжнее всего купить готовое основание или подвес с патроном E27 или E14 и шнуром (например, недорогие наборы в магазинах света и ИКЕА), а печатать только абажур. В модели абажура делают кольцо-посадку под гайку патрона: внутренний диаметр — по резьбе патрона плюс 0,5 мм. Абажур зажимается штатной гайкой патрона, электрика остаётся заводской. Лампа — только светодиодная, мощностью до 10–12 Вт для PLA; для более мощных — PETG или ASA и больший зазор.

Свой дизайн абажура

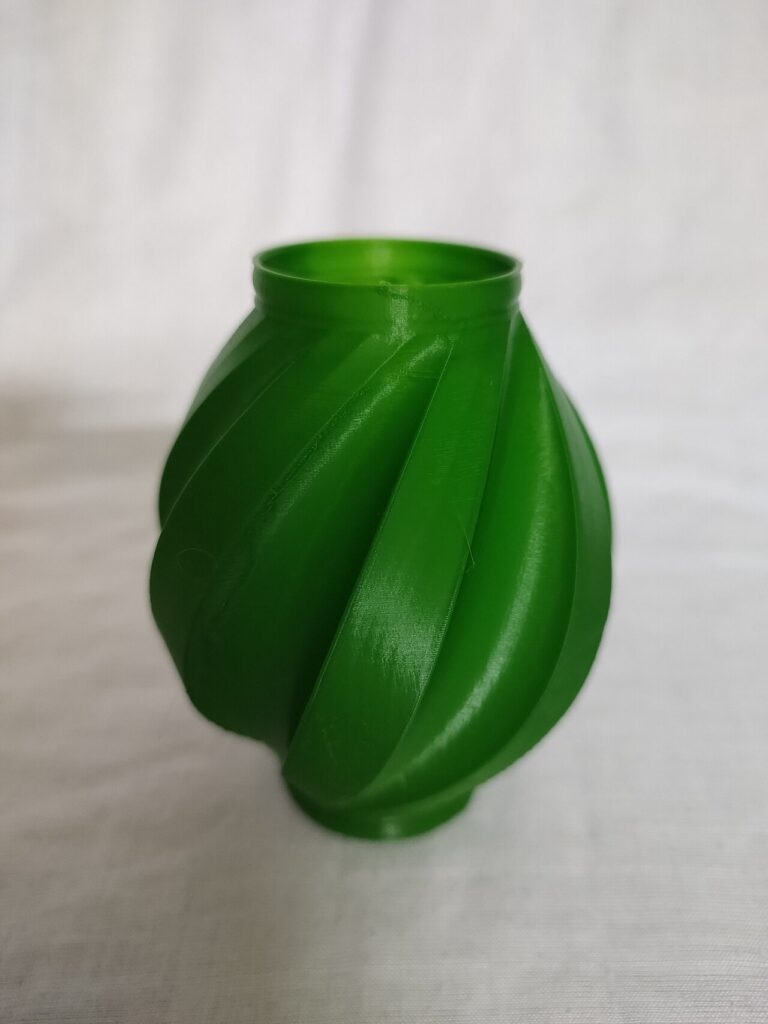

Абажур — один из самых благодарных объектов для первого собственного дизайна. Простейший путь — режим вазы: рисуете профиль (силуэт) в любом CAD, вращаете вокруг оси, добавляете скручивание или волну — и получаете абажур одной стенкой без заполнения, который печатается за пару часов. Параметрические генераторы ваз и абажуров позволяют менять форму ползунками: число граней, кручение, изгиб. Узоры Вороного и решётки делают в Blender или специальных генераторах — свет проходит через отверстия и рисует узор на стенах. При проектировании оставьте внизу посадочное кольцо под патрон или светодиодный модуль и вентиляционные отверстия сверху. Режим вазы, вазы.

Проблемы и решения

Видео по теме

• Светильник на 3D-принтере — лампа Алекса Гайвера — канал «Кибербыдло».
• Ажурный абажур во Fusion 360 — канал «Дядя Паша про 3D»: моделирование абажура.
• Люстра своими руками на 3D-принтере — канал Prozhektor8kvt.
• Литофания: уникальная лампа-ночник с фото — канал ID-Craft.

Где брать модели

Ищите по запросам «lamp shade», «moon lamp», «night light», «LED panel», «diffuser». Подробнее — где скачать 3D-модели, вазы и абажуры в режиме вазы — вазы на 3D-принтере, режим вазы.

Частые вопросы

Можно ли напечатать абажур из PLA?

Да, только для светодиодных ламп и с зазором не меньше 3–5 см до колбы. Лампы накаливания и галогенки греют абажур выше температуры размягчения PLA (55–60 °C).

Какой пластик лучше рассеивает свет?

Натуральный (неокрашенный) или белый PLA и матовый PETG: свет проходит мягко и равномерно. Шёлковые пластики красиво бликуют, но рассеивают хуже.

Можно ли ставить лампу накаливания?

Нет, она расплавит пластик.

Как сделать ночник?

Печатный корпус-рассеиватель и светодиодная лента или модуль с питанием от USB 5 В: это безопасно и не требует работы с сетевым напряжением.

Почему видны точки светодиодов?

Лента слишком близко к рассеивателю — увеличьте расстояние.

Как напечатать абажур быстро?

В режиме вазы одной стенкой соплом 0,6 мм с шириной линии 0,8–1 мм: абажур ⌀20 см печатается за 3–5 часов и получается прочным.
