Шов в 3D-печати (Z-seam): как спрятать или сделать незаметным
Шов — место, где начинается и заканчивается каждый периметр. Разбираем, почему появляются бугорки и щели, типы расположения шва (выровненный, сзади, случайный, ближайший), рисование шва в слайсерах, настройки ретракта, протирки, pressure advance и scarf seam для почти невидимого шва.
Коротко: шов (Z-seam) — место, где сопло начинает и заканчивает каждый замкнутый периметр слоя. Он виден как вертикальная линия из бугорков или щелей. Убрать его полностью нельзя, но можно спрятать и сделать аккуратным: поставить шов в угол или на заднюю сторону, вручную нарисовать место шва, откалибровать pressure advance и ретракт, включить протирку, а в Orca Slicer — scarf seam, который делает стык плавным и почти невидимым. Ниже — типы шва, настройки и как бороться с бугорками и щелями.
Почему появляется шов
Каждый периметр — замкнутая линия. В точке, где она начинается и заканчивается, давление в сопле меняется: в начале пластик ещё не дошёл (щель), в конце — лишний пластик (бугорок), плюс ретракт и перемещение на следующий слой. Чем точнее настроены экструзия и давление, тем незаметнее шов.

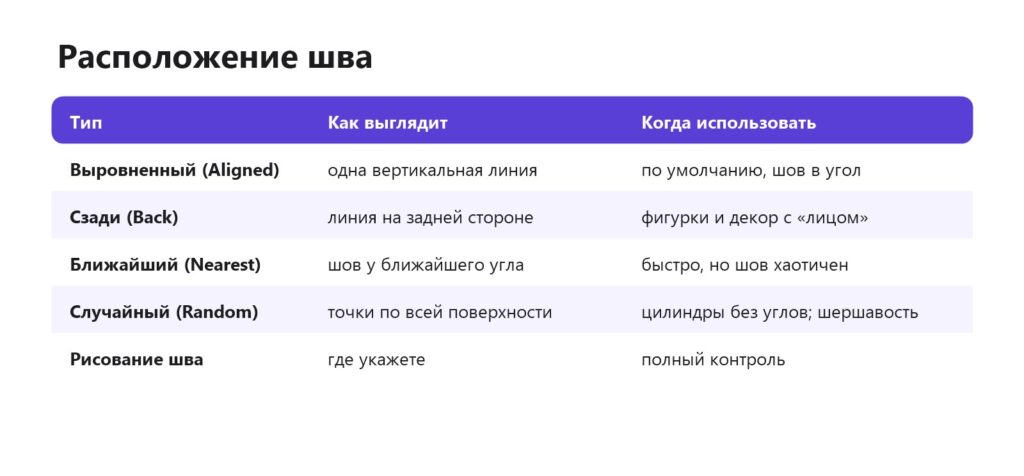

Расположение шва
- Orca Slicer, Bambu Studio — «Качество» → «Позиция шва».
- Cura — «Стенки» → «Выравнивание шва по оси Z» (пользовательский, кратчайший, случайный, самый острый угол).
- PrusaSlicer — «Слои и периметры» → «Положение шва».
«Случайный» шов убирает линию, но поверхность становится в мелких точках по всей модели — подходит, если углов нет вовсе. Для большинства моделей лучший вариант — выровненный: слайсер ставит шов в углы, где его почти не видно.
Рисование шва
Все популярные слайсеры позволяют вручную указать, где должен быть шов (клавиша P в Orca, Bambu Studio, PrusaSlicer). Например, на фигурке — по линии за ухом или по шву одежды, на вазе — сзади.

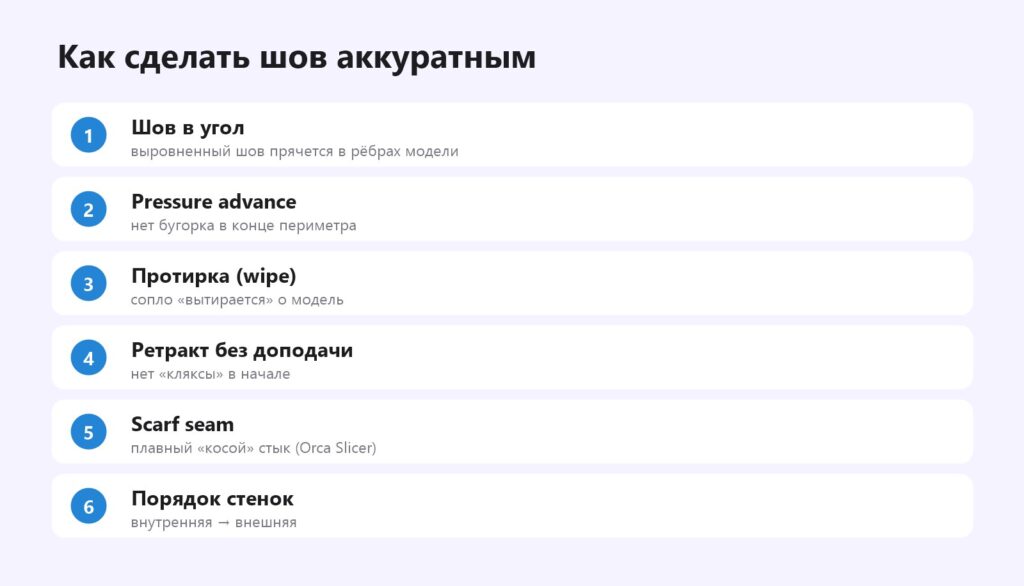

Как сделать шов аккуратным
Pressure advance
Главная причина бугорка в конце периметра — давление в сопле. Откалибруйте PA. Pressure advance.
Ретракт и доподача
Щель на шве — пластик не успевает вернуться после ретракта: уменьшите длину или добавьте небольшую доподачу. Бугорок — уберите доподачу. Ретракт.
Протирка (wipe)
Перед ретрактом сопло проходит немного по периметру внутрь — остатки пластика ложатся на модель, а не каплей на шов.
Scarf seam
В Orca Slicer: «Качество» → «Шов» → Scarf joint. Конец и начало периметра делаются «наискосок»: сопло плавно поднимается и уменьшает поток, начало следующего витка заходит на этот скос. Шов становится почти невидимым на гладких моделях. Требует калибровки PA и подходит не для всех моделей.
Порядок стенок
«Внутренняя, затем внешняя» — внешний периметр печатается последним и ровнее; шов меньше заметен.
Скорость внешних стенок
Медленнее внешние стенки — меньше перепад давления на шве.
Частые проблемы
| Проблема | Решение |
|---|---|
| Бугорки по линии шва | PA, без доподачи, протирка |
| Щели на шве | меньше ретракт, небольшая доподача |
| Шов на лице фигурки | «сзади» или рисование шва |
| Шов «гуляет» по модели | выровненный вместо ближайшего |
| Дырка насквозь в шве у вазы | режим вазы — без шва вовсе |
Для ваз и абажуров шва можно избежать полностью — режим вазы. Если шов уже есть — его легко зашлифовать. Шлифовка.
Частые вопросы
Что такое шов в 3D-печати?
Место, где начинается и заканчивается каждый периметр слоя. Видно как вертикальная линия.
Как спрятать шов?
Поставить шов в угол (выровненный), на заднюю сторону или вручную нарисовать место шва.
Почему на шве бугорки?
Лишнее давление в конце периметра. Откалибруйте pressure advance и уберите доподачу после ретракта.
Что такое scarf seam?
Функция Orca Slicer: стык периметра делается плавным «косым», шов становится почти невидимым.
Случайный шов — хорошая идея?
Только для моделей без углов: линии не будет, но поверхность покроется мелкими точками.
Можно ли печатать совсем без шва?
Да, в режиме вазы — одна непрерывная спираль.
