3D-печать для умного дома: 25 моделей корпусов, креплений, подсветки и метеобудок

Коротко: 3D-принтер отлично дополняет умный дом. Печатают корпуса для самодельных датчиков на ESP32, Zigbee- и других модулях, крепления для камер и датчиков движения с нужным углом обзора, держатели для хабов, роутеров и блоков питания, корпуса настенных панелей под планшет или дисплей, накладки и кнопки-сценарии. Для помещения подходят PETG или PLA, для улицы — ASA. Важные нюансы: у датчиков температуры и влажности должен быть отдельный проветриваемый отсек подальше от греющейся электроники, а всё, что связано с напряжением 220 В, должно быть в сертифицированных корпусах. Ниже — идеи, конструкция и безопасность.

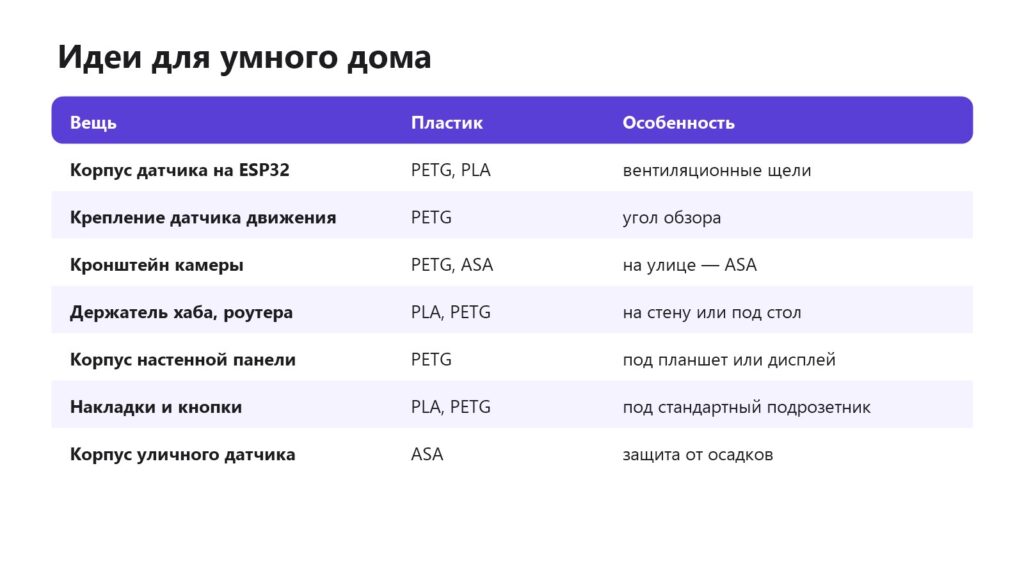

Идеи

Корпуса для самодельных устройств

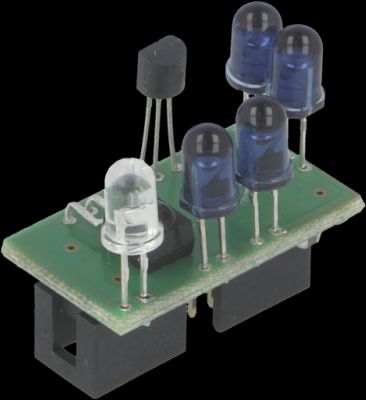

Самодельные датчики на ESP32 и ESP8266 с прошивками вроде ESPHome или Tasmota — популярный способ дешево расширить умный дом. Плата с датчиком, лежащая на полке, выглядит неряшливо и собирает пыль. Печатный корпус под конкретную плату решает это: отверстия под USB, кнопки, светодиоды, крепления платы на стойках. Для каждого популярного модуля есть готовые корпуса. Корпуса для электроники.

• WeMos D1 mini case (18) — корпус для популярной платы на ESP8266. Для контроллера светодиодной ленты WLED — Wemos D1 Mini V4.0 case, общественное достояние.
• ESP32 Wallmount-Case — настенный корпус для ESP32 с датчиками.

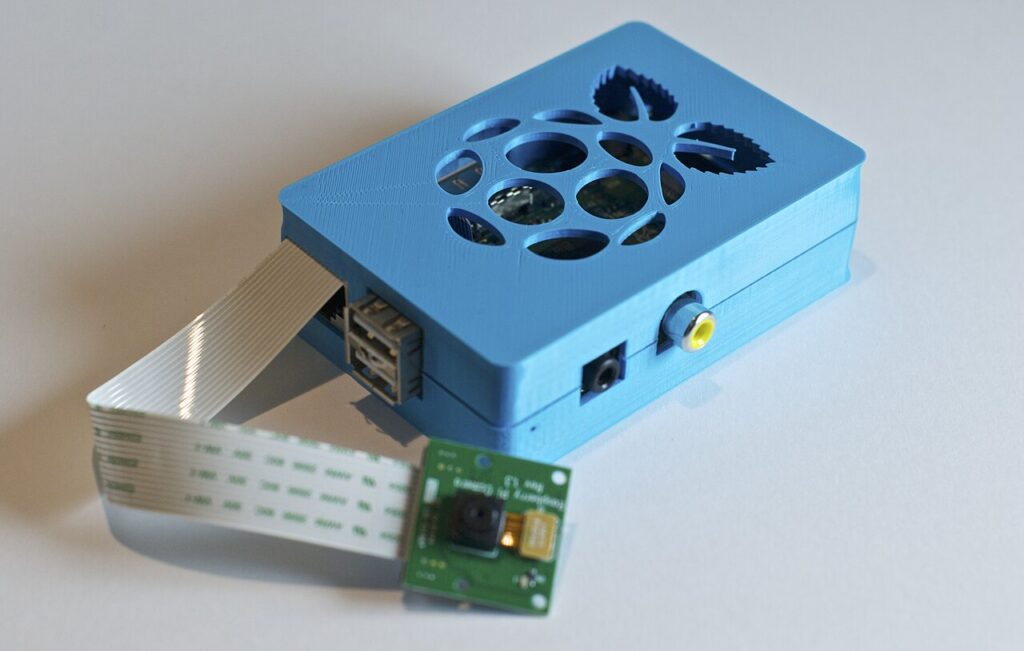

• Raspberry Pi Zero 2 W + Camera case (10) — корпус и шарнирное настенное крепление для самодельной камеры наблюдения.

Крепления

Датчики движения и камеры работают лучше под правильным углом. Печатные кронштейны под угол 30–45° в углу комнаты, крепления на карниз, на дверную коробку, на штангу. Держатели хаба и роутера на стену освобождают место и улучшают покрытие сети. Для датчиков открытия дверей и окон — проставки, если магнит не совпадает по высоте.

• Hue Motion Sensor Wall Mount (11) — настенное крепление датчика движения; для радарных датчиков присутствия — mmWave sensor mount.
• Door/Window Sensor Gate Mount — крепление магнитного датчика на калитку или ворота.
• Zigbee USB Dongle mount (16) — крепление Zigbee-координатора подальше от USB-портов компьютера, чтобы не было помех.
• Smart speaker wall mount (36) — настенное крепление умной колонки; для других колонок ищите по названию модели.
• Home Assistant Green Wall Mount — настенное крепление хаба Home Assistant.

Панели управления

Старый планшет или небольшой дисплей в печатной рамке на стене становится панелью управления домом. Рамку печатают под размер устройства, с вырезом под кабель питания и креплением на стену. Также печатают корпуса для сенсорных дисплеев на ESP32 с готовыми интерфейсами.

• Universal Tablet Wall Mount (14) — универсальное настенное крепление планшета для панели управления домом.
• Wall Mount for 10″ tablet (20) — крепление с вырезами под кнопки и зарядку для конкретной модели планшета; для своей модели ищите по названию.

Кнопки и накладки

Беспроводные кнопки-сценарии в печатных корпусах, накладки для выключателей с подписями и значками, держатели для пульта или беспроводной кнопки на стене. Надписи можно сделать рельефом или вторым цветом.

Ещё крепления, подсветка и шторы

• Настенные крепления для Zigbee-датчиков (John M, 2 печати) — лицензия CC BY.
• Крепление датчика двери (Silvenga, 2 печати) — когда датчик не встаёт на неровную раму; лицензия CC BY-SA.
• Настенное крепление Wi-Fi-камеры (Maxx, 8 печатей).
• Крепление видеозвонка (Azega, 11 печатей) и угловые подставки под звонок (Whitey4405, 9 печатей) — общественное достояние.
• Профиль для светодиодной ленты (Jessi Rae, 4 печати) — общественное достояние, и угловой профиль с рассеивателем (Aaron Kelley, 4 печати).
• Корпус контроллера адресной ленты (DutchDeveloper, 2 печати).
• Привод рулонной шторы на шаговом двигателе (Lush) — шторы открываются по расписанию или датчику света.

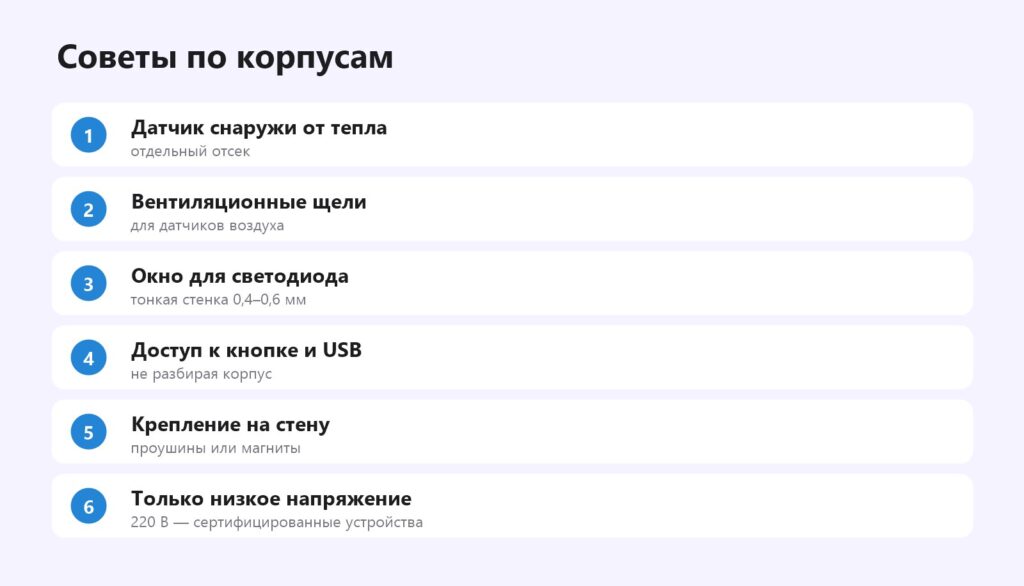

Конструкция корпусов

Главная ошибка корпусов для датчиков климата — датчик температуры внутри закрытого корпуса рядом с платой. ESP32 при работе Wi-Fi греется, и датчик показывает на 2–5 °C больше реальной температуры. Решение: вынести датчик в отдельный отсек с вентиляционными щелями или на выносной провод, а плату держать в другой части корпуса. Для датчиков качества воздуха (CO₂, частицы) нужен свободный приток воздуха — щели с двух сторон. Проектирование для 3D-печати.

Светодиоды статуса удобно «прятать» за тонкой стенкой 0,4–0,6 мм из светлого пластика — свет проходит насквозь, а отверстия не нужны. Крышки делают на защёлках или винтах с термовставками. Резьба и вставки.

Материалы

Пластик для улицы, ASA.

Уличные датчики

Для уличной метеостанции классический корпус — «радиационная защита»: стопка тарелок с зазорами, через которые проходит воздух, но не попадают солнце и дождь. Её печатают из белого ASA — белый цвет меньше нагревается на солнце. Электронику помещают в отдельный герметичный корпус с кабельным вводом. 3D-печать для дачи.

• Compact Stevenson Screen — компактная метеобудка из тарелок-жалюзи: защищает датчик от солнца и дождя, но пропускает воздух.
• Outdoor thermometer housing — метеобудка под готовые Zigbee/Wi-Fi датчики; ещё вариант — защита от солнца и дождя (28), общественное достояние.
• Weather Station using ESP32 — полный проект метеостанции на ESP32 с корпусами.

Метеобудку печатайте из белого ASA: белый цвет меньше нагревается на солнце, а ASA не выцветает и не трескается за зиму. Без будки датчик на солнце показывает на 5–15 °C больше реальной температуры.

Подсветка на адресных лентах

Самый заметный эффект в умном доме — подсветка: под кухонными шкафами, вдоль лестницы, за телевизором, в нишах. Адресная светодиодная лента с контроллером на ESP32 и прошивкой WLED управляется из приложения и встраивается в Home Assistant: включается по датчику движения, меняет цвет и яркость по расписанию. Принтер печатает всё, чего не хватает в магазине: профили-рассеиватели нужной длины и формы, угловые соединители, заглушки, корпус контроллера с вентиляцией и держатели для крепления ленты на нестандартные поверхности. Рассеиватель печатают из белого или прозрачного PETG тонкой стенкой 0,8–1 мм на расстоянии 10–15 мм от светодиодов — тогда свет ровный, без ярких точек. Светильники, прозрачная печать.

Моторизация штор и жалюзи

Привод для рулонных штор — популярный самодельный проект: шаговый двигатель или мотор-редуктор, печатная шестерня или шкив под шариковую цепочку штор, корпус и кронштейн на раму окна. Управление — ESP32 с прошивкой ESPHome: шторы закрываются на закате, открываются утром или по датчику света. Шестерни и шкивы печатают из PETG или нейлона, корпус мотора — из PETG: на солнечном подоконнике PLA размягчается. Перед установкой проверьте усилие: тяжёлая плотная штора требует редуктора, иначе мотор будет пропускать шаги. Шестерни.

Пример: подсветка кухни по датчику движения

Задача — подсветка рабочей поверхности под навесными шкафами, которая включается, когда подходишь, и гаснет через пару минут. Адресная лента 2 метра с плотностью 60 светодиодов на метр, ESP32 с WLED, Zigbee-датчик движения, всё связано через Home Assistant. Принтер печатает: два профиля-рассеивателя по 1 метру из белого PETG (по 4 части с соединителями — длина стола принтера меньше метра), заглушки, корпус контроллера с вентиляцией и креплением на стенку шкафа, крепление датчика движения под углом к рабочей зоне. Печать — около 12 часов, 400 г пластика. Результат выглядит как заводская система подсветки, а работает по любому сценарию — например, ночью включается на 10 % яркости, чтобы не слепить. 3D-печать для кухни.

Безопасность

Для низковольтных корпусов с блоками питания и платами, которые греются, выбирайте PETG или ASA и делайте вентиляцию. Огнестойкий пластик.

Видео по теме

• Дешёвый умный дом своими руками: полный гид от и до.
• Самодельный светильник для умного дома на ESP32 с WLED — подсветка на адресных светодиодах.
• Умный дом и 3D-печать — что общего для технаря? Home Assistant и ESPHome — канал «Уголок технаря».
• 3D-печать системы «Умный дом»: управление по Wi-Fi и голосом — канал Renat Abaydulin.

Где брать модели

Ищите по названию модуля и задачи: «ESP32 case», «ESPHome enclosure», «Zigbee sensor mount», «motion sensor corner mount», «tablet wall mount», «Stevenson screen». Многие корпуса параметрические — их легко подогнать под свою плату в OpenSCAD или Fusion. Где скачать 3D-модели, OpenSCAD.

Частые вопросы

Что напечатать для умного дома?

Корпуса для самодельных датчиков на ESP32, крепления камер, видеозвонков и датчиков движения, держатели хабов и Zigbee-модулей, рамки для настенных панелей, профили для светодиодной подсветки и приводы штор — проверенные модели собраны выше.

Почему датчик температуры в корпусе завышает показания?

Плата и стабилизатор нагреваются и греют датчик на 1–3 °C. Вынесите датчик в отдельный отсек с вентиляционными щелями снизу или на короткий шлейф за пределы корпуса.

Какой пластик для уличного датчика?

Белый ASA: он не выцветает и не нагревается на солнце так сильно, как тёмный. Метеобудку с жалюзи из него хватает на годы.

Можно ли печатать корпуса для устройств на 220 В?

Не рекомендуется; используйте сертифицированные корпуса.

Как сделать окно для светодиода?

Тонкая стенка 0,4–0,6 мм из светлого пластика прямо в корпусе — светодиод светится аккуратной точкой. Для яркого индикатора — сквозное отверстие с прозрачной вставкой или световодом из прозрачного пластика.

Можно ли сделать привод штор самому?

Да: шаговый двигатель или мотор-редуктор, печатный шкив под цепочку штор, ESP32 с ESPHome. Шестерни и корпус печатают из PETG, для тяжёлых штор нужен редуктор.

Где найти корпус для ESP32?

На Printables и других сайтах моделей по названию платы (ESP32 DevKit, Wemos D1 mini и т. п.) — проверенные варианты в подборке выше. Сверяйте ревизию платы.
