Как масштабировать 3D-модель для печати без проблем

Коротко: масштабирование в слайсере безопасно для декоративных моделей — фигурок, ваз, игрушек. Для функциональных деталей оно опасно: вместе с моделью меняются отверстия под винты, резьба, посадки и зазоры, а при уменьшении стенки становятся тоньше сопла и мелкие детали пропадают. Такие детали правильно менять в CAD, сохраняя размеры крепежа. Помните, что при увеличении в 2 раза объём, пластик и время растут в 8 раз. Ещё одна частая проблема — единицы: модель в дюймах получается в 25,4 раза меньше. Ниже — подробно и с примерами.

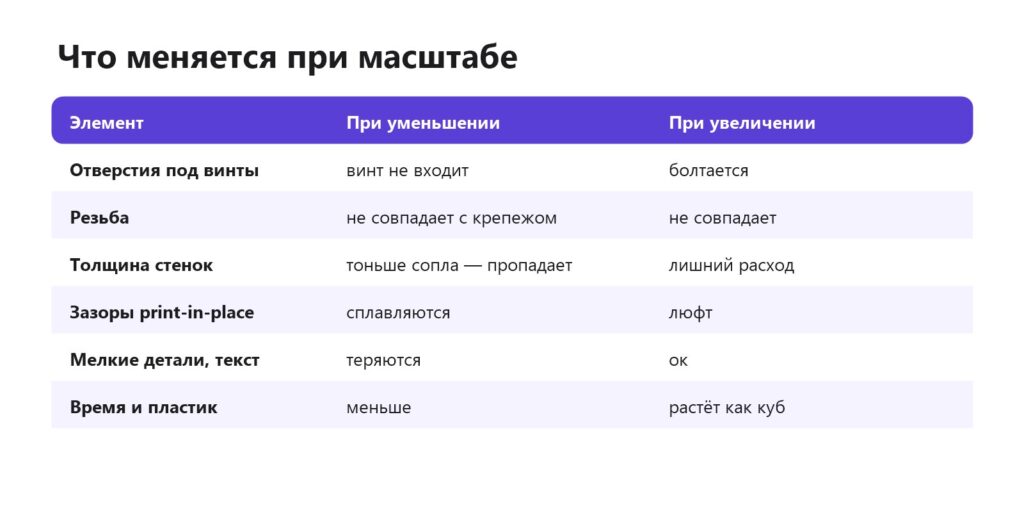

Что меняется при масштабе

Декоративные модели

Фигурки, вазы, статуэтки масштабируют свободно. При уменьшении следите за мелкими деталями: тонкие элементы тоньше 0,8 мм на FDM исчезнут или сломаются. Посмотрите превью слоёв — слайсер покажет, что пропало. При сильном уменьшении используйте сопло 0,2 мм или фотополимер. При увеличении стоит пропорционально увеличить высоту слоя — иначе время станет огромным. Тонкие стенки, высота слоя.

Функциональные детали

Кронштейн, увеличенный на 20 %, получит отверстие 3,6 мм вместо 3 мм под винт М3, а гайка М3 перестанет держаться в кармане. Правильный путь — открыть модель в CAD и изменить нужные размеры, сохранив диаметры отверстий и крепежа. Если есть только STL — используйте модификаторы или перестройте деталь по сетке. STL в STEP, параметрические модели.

Неравномерный масштаб

Слайсеры позволяют масштабировать по осям по-разному — например, сделать коробку выше, не меняя ширину. Для простых форм это удобно, но скругления превратятся в эллипсы, а рельеф исказится. Для функциональных деталей лучше параметрическая модель.

Единицы

STL не хранит единицы — слайсер считает их миллиметрами. Если модель была создана в дюймах, она будет в 25,4 раза меньше; в метрах — в 1000 раз меньше. Слайсеры часто предлагают пересчитать при импорте. 3MF хранит единицы и избавляет от этой проблемы. STL-файл.

Миниатюры

Варгейм-миниатюры выпускают в масштабах 28 мм, 32 мм, 15 мм и т. д. — это примерная высота человека. При переходе из одного масштаба в другой масштабируют по отношению: из 28 в 32 мм — примерно 114 %. Масштабируйте весь отряд одинаково, а подставки — отдельно, под правила игры. Настольные миниатюры, подставки.

Модели в масштабе

Для моделей техники и архитектуры масштаб задают от реального размера: 1:35 означает, что реальный объект в 35 раз больше. Если модель создана в реальных размерах, масштаб в слайсере ставят 1/35 ≈ 2,857 %. Тонкие элементы при этом часто становятся непечатаемыми — их утолщают. Макеты, моделизм.

Крупные модели

Если увеличенная модель не помещается на стол, её разрезают в слайсере на части со шипами и склеивают. Учитывайте: при увеличении в 2 раза время печати растёт примерно в 8 раз при том же слое. Сборка больших моделей.

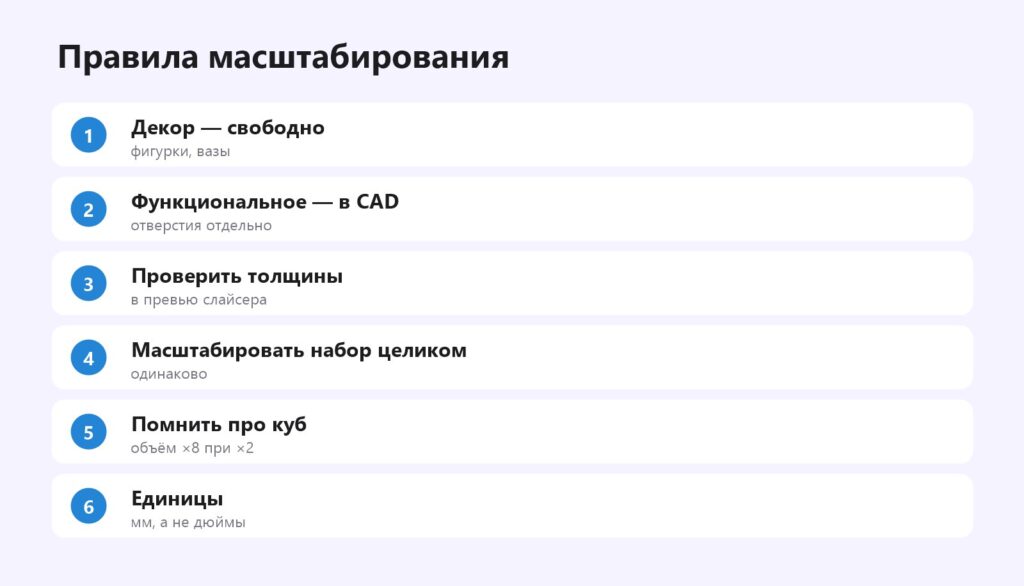

Правила

Пример: держатель под другой телефон

Держатель рассчитан на телефон шириной 72 мм, а нужен на 78 мм. Масштаб 108 % по X кажется решением, но вместе с шириной утолщаются лапки и сдвигаются отверстия под винты крепления. Правильнее открыть модель (или параметрическую версию) и поменять только ширину ложемента. Если модель — STL, можно разрезать её посередине в слайсере, раздвинуть части на 6 мм и соединить вставкой в Tinkercad. Держатель телефона, Tinkercad.

Масштаб и настройки печати

После масштабирования проверьте настройки: при уменьшении модели количество стенок может «съесть» всё заполнение и сделать мелкие детали сплошными, а при увеличении — стенок станет относительно мало для прочности. Скорость и обдув для мелкой модели тоже меняются: маленькие слои печатаются слишком быстро и не успевают остыть, поэтому включите минимальное время слоя или печатайте несколько копий сразу. Для крупной модели увеличьте высоту слоя и ширину линии или поставьте сопло 0,6 мм — время сократится в разы без заметной потери качества. Мелкие детали плывут, сопло.

Частые вопросы

Можно ли просто масштабировать модель в слайсере?

Декоративную — да; функциональную — лучше в CAD.

Почему винт не входит после масштаба?

Отверстие уменьшилось вместе с моделью.

Почему модель крошечная?

Она в дюймах или метрах — пересчитайте единицы.

Как перевести миниатюру из 28 в 32 мм?

Масштаб около 114 %.

Насколько вырастет время при ×2?

Примерно в 8 раз при том же слое.

Что делать, если увеличенная модель не влезает?

Разрезать на части и склеить.
