Держатель телефона на 3D-принтере: 21 модель — стол, машина, велосипед, кровать, штатив

Коротко: держатель телефона — одна из самых популярных первых печатей. Настольный печатают из PLA с отверстием под кабель зарядки. Автомобильный — только из ASA или PETG: в машине летом под стеклом бывает 70–80 °C, PLA деформируется за день. Велосипедный — из PETG или нейлона с накладками из TPU, которые держат телефон и гасят вибрацию. Для съёмки — держатель с металлической гайкой 1/4″ под штатив. Главное — мерить телефон в чехле и оставлять запас. Ниже — виды, материалы и советы.

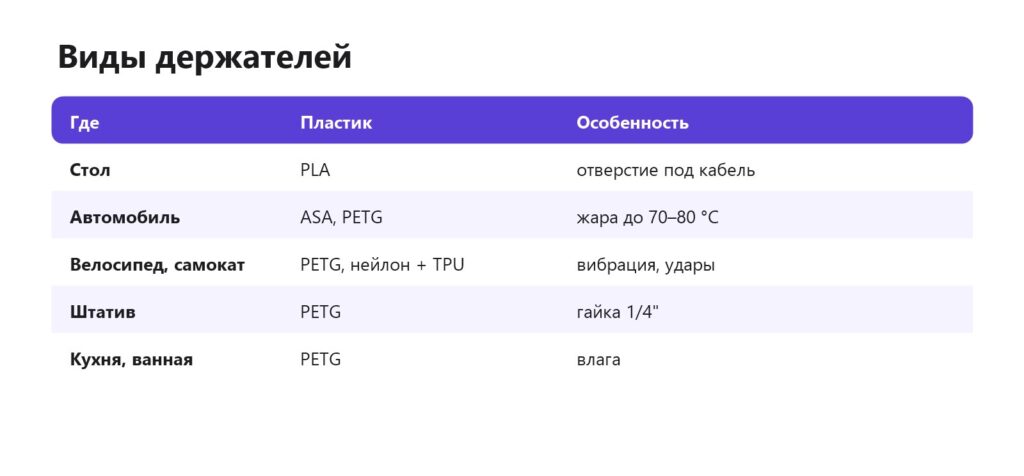

Виды держателей

Настольный

Подставка под удобный угол для видеозвонков, рецептов, музыки. Делайте отверстие или паз для кабеля зарядки, широкое основание и нескользящие ножки из TPU. Регулируемые модели с шарниром позволяют менять угол. Подставки под планшет и ноутбук работают по тому же принципу. Что напечатать для рабочего стола.

• Phone/Tablet Stand — Flat fold (больше 1000 отпечатков) — складная подставка для телефона и планшета, печатается сразу с шарнирами.
• Phone Stand (750, 11 тысяч лайков) — подставка с сотовым узором и вырезом под кабель зарядки; для больших телефонов масштабируется.
• Geared Phone stand (361) — подставка с шестерёнчатым механизмом регулировки угла.
• Phone Stand (No MMU) (302) — двухцветная на вид подставка, которая печатается на обычном принтере.
• Foldable Honeycomb Phone Stand (200) — складная сотовая подставка, около часа печати без поддержек.
• MagSafe charger stand (236) — подставка под магнитную беспроводную зарядку для режима ожидания.

Автомобильный

Крепление на решётку дефлектора, на панель, на подстаканник, на подголовник для пассажиров. Летом в закрытой машине на солнце панель нагревается до 70–80 °C — PLA и даже PETG у стекла могут деформироваться. ASA — лучший выбор. Пружинные зажимы печатают из PETG или нейлона, накладки — из TPU. Проверяйте, что держатель не закрывает обзор и не мешает подушкам безопасности. 3D-печать для автомобиля, ASA.

• Car Vent Gravity Phone Holder v4 (87) — держатель на дефлектор, зажимает телефон его собственным весом.
• Car phone holder (39) — держатель на основе универсального зажима.

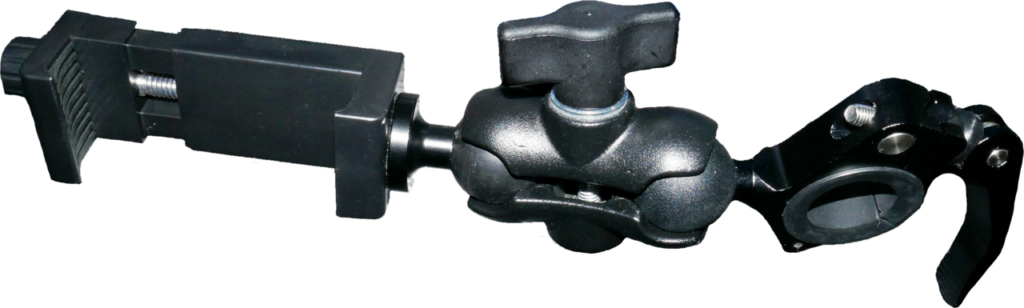

Велосипед, самокат, мотоцикл

Крепление на руль хомутом под нужный диаметр (22,2 мм, 25,4 мм, 31,8 мм — стандартные). Вибрация и удары требуют прочного пластика (PETG, нейлон) и демпфирующих накладок из TPU. Телефон должен держаться надёжно: дополнительный ремешок или силиконовое кольцо поверх защищают от вылета на кочке. Учтите, что сильная вибрация от мотоцикла может повредить стабилизацию камеры телефона — используйте демпферы. 3D-печать для велосипеда.

• Bike Phone Holder V2 — держатель на руль, проверенный в поездках.
• Universal Phone Bike Mount v2 (19) — универсальный велодержатель.
• Scooter / Bike Phone Mount (12) — держатель для электросамоката и велосипеда.

Для съёмки

Держатель с гайкой 1/4″-20 для штатива, крепление на кольцевую лампу, держатель для съёмки сверху. Гайку вкладывают при печати или вклеивают — резьба в пластике быстро изнашивается. 3D-печать для фотографа, пауза для вставки гайки.

• Cell phone tripod mount (50) — держатель смартфона на штатив; ещё — Tripod Phone Mount (общественное достояние).
• GoPro Mount Phone Holder (28) — держатель под крепления экшн-камер.

Регулируемый угол

• Универсальная подставка с регулировкой угла (ClassicGOD, 20 печатей) — для телефона и планшета, лицензия CC BY.
• Подставка с регулировкой угла, улучшенная (ADIcrafts, 16 печатей) — лицензия CC BY.

Кровать, монитор, душ

• Параметрический держатель на каркас кровати (mystastian, 5 печатей) — подгоняется под телефон и толщину рамы, лицензия CC BY-SA.
• Держатель на раму кровати (Zer0s, 3 печати) — вместо прикроватной тумбочки.
• Держатель телефона на монитор (DJ, 12 печатей) — второй «экран» сбоку от основного.
• Держатель телефона для душа (Giuseppe Alberti, 2 печати) — на штангу; печатайте из PETG.

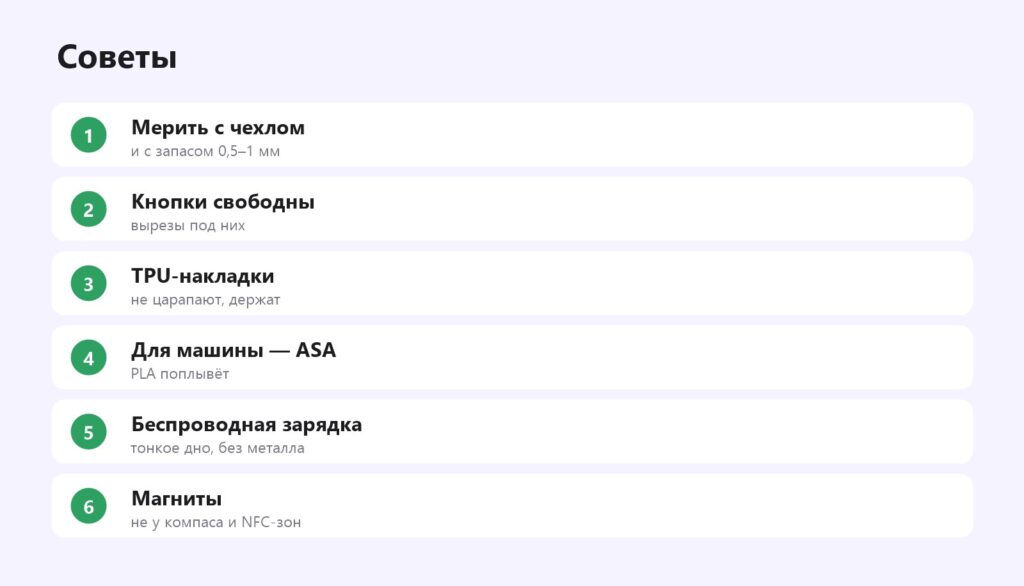

Советы

Измерьте телефон в чехле штангенциркулем по ширине, толщине и высоте, отметьте положение кнопок, камеры и разъёмов. Держатель не должен нажимать кнопки громкости и питания и перекрывать камеру. Запас по ширине 0,5–1 мм — телефон вставляется без усилия, но не болтается; ещё лучше — TPU-накладки, которые компенсируют неточность.

Беспроводная зарядка и магниты

В держатель можно встроить модуль беспроводной зарядки: дно над катушкой — тонкое (1–2 мм) и без металлических вставок, сама катушка — по центру катушки телефона. Модуль нагревается — PETG или ASA лучше PLA. Для магнитных креплений вкладывают неодимовые магниты в карманы при печати или используют кольцо, совместимое со стандартом магнитных аксессуаров вашего телефона. Не размещайте сильные магниты у зоны компаса и NFC, если они нужны.

Прочность

Держатель — пружина и рычаг: тонкие лапки ломаются по слоям. Печатайте так, чтобы изгиб приходился вдоль слоёв, используйте 4 стенки и PETG или PCTG для пружинящих элементов. Настройки для прочности, PCTG.

Проверка перед использованием

Прежде чем доверить держателю телефон в машине или на велосипеде, проверьте его дома: вставьте телефон и потрясите держатель, переверните, постучите по нему. Для велосипедного крепления — проедьте небольшой круг по неровной дороге, держа руку наготове. Через неделю использования осмотрите лапки и хомуты на трещины: пластик под постоянным напряжением со временем может «ползти» и ослабевать, особенно в жару. При первых признаках трещин держатель лучше перепечатать.

Своя модель

Простой держатель под свой телефон — хорошая первая модель в Tinkercad: два прямоугольника, вырез под телефон, отверстие под кабель. За час вы получите держатель точно под себя и навык, который пригодится дальше. Tinkercad.

Удобный угол и высота

Для видеозвонков телефон ставят так, чтобы камера была примерно на уровне глаз — иначе собеседник смотрит «снизу в подбородок». На столе это 25–35 см над столешницей: подойдёт подставка-стойка или держатель на монитор. Для чтения и рецептов на кухне удобен наклон 60–70°, для просмотра видео лёжа — держатель на каркас кровати с поворотом. Подставка для зарядки у кровати — с наклоном около 70°, чтобы экран был виден с подушки и не бликовал от лампы. В регулируемых моделях из подборки угол меняется шестернями или шарниром; в простых — подберите угол пробной печатью, это 20–30 минут.

Если телефон тяжёлый (большие модели в защитных чехлах весят 250–300 г), у подставки должно быть широкое основание, а центр тяжести — над серединой опоры. Нескользящие ножки из TPU или резиновые наклейки не дают подставке уезжать при касании экрана. TPU.

Держатели для съёмки и стримов

Телефон давно заменяет камеру для видео и фото, и для съёмки нужны свои держатели. Крепление на штатив с гайкой 1/4″ — основа: в него можно поставить телефон горизонтально и вертикально, если сделать поворотную площадку. Для съёмки сверху (рецепты, рукоделие, распаковки) печатают кронштейн-«журавль» на струбцине к столу. Для экшн-съёмки на велосипеде или в походе — держатель под крепление экшн-камер, тогда телефон ставится на любые аксессуары от них. Холодный башмак сбоку позволяет добавить микрофон или свет. Все такие держатели печатают из PETG с 4–5 стенками: металлическая гайка вкладывается на паузе. 3D-печать для фотографа, пауза при печати.

Пластик по месту установки

Пример: держатель на руль велосипеда

Держатель для телефона 160×75 мм в чехле, хомут на руль 31,8 мм. Модель — параметрическая, ширина лапок увеличена на 2 мм под чехол. Печать из PETG: хомут — 6 стенок, 50 % заполнения, лапки — 4 стенки; на внутреннюю сторону лапок и хомута наклеены полоски из TPU. Дополнительная страховка — силиконовое кольцо поверх углов телефона. Печать — 3 часа, 55 г пластика. Перед первой поездкой держатель проверили на неровной грунтовке на малой скорости: телефон не шевелится, хомут не прокручивается. 3D-печать для велосипеда.

Типичные ошибки

• Размер без чехла — телефон в чехле не входит или лапки лопаются при установке.
• PLA в машине — за летний день на солнце держатель деформируется.
• Слои поперёк нагрузки — лапки отламываются по слоям; печатайте так, чтобы изгиб шёл вдоль слоёв.
• Закрыты кнопки и разъём — неудобно пользоваться; проверьте положение кнопок до печати.
• Нет страховки на велосипеде — на яме телефон вылетает; добавьте резинку или ремешок.

Видео по теме

• 10+ полезных вещей для рабочего стола, напечатанные на 3D-принтере — канал ProTech: в том числе подставки для телефона.
• 5 вещей для автомобиля, напечатанных на 3D-принтере — канал «Диалекс».
• Механическая подставка для смартфона на 3D-принтере.
• Штатив для камеры, телефона и подставка для планшета на 3D-принтере — универсальный штатив.
• Подставка для телефона: 3D-печать.
• 20 вещей, которые я распечатал для похода и велосипеда — канал Ivan Kahanchik.

Где брать модели

Ищите по запросам «phone stand», «car phone mount vent», «bike phone mount», «phone tripod mount», «MagSafe mount». Многие модели параметрические — задаёте размеры телефона. Где скачать 3D-модели.

Частые вопросы

Из какого пластика печатать держатель в машину?

Из ASA или PETG: в салоне летом бывает 60–70 °C, а PLA размягчается уже при 55–60 °C. Чёрный пластик на солнце нагревается сильнее светлого.

Как сделать, чтобы телефон не выпадал на велосипеде?

Точная посадка под телефон в чехле, накладки из TPU на лапках и страховка — силиконовое кольцо или ремешок поверх углов. Перед поездкой проверьте держатель на неровной дороге на малой скорости.

Можно ли встроить беспроводную зарядку?

Да: модуль беспроводной зарядки вклеивают в нишу, оставляя над катушкой 1–2 мм пластика без металлических деталей. Предусмотрите вентиляцию — зарядка греется.

Какой запас по размеру делать?

0,5–1 мм на сторону, измеряя телефон в том чехле, с которым он будет стоять. Для пружинящих лапок — на 0,5 мм меньше, чтобы был лёгкий натяг.

Как прикрепить к штативу?

Вложить металлическую гайку 1/4″ дюйма в гнездо на паузе во время печати — пластиковая резьба быстро изнашивается. Готовые модели для штатива — в подборке выше.

Почему лапки держателя ломаются?

Чаще всего нагрузка идёт поперёк слоёв: лапку печатают стоя, и при изгибе слои расходятся. Положите деталь так, чтобы лапки печатались плашмя, добавьте скругление у основания и смените PLA на PETG — он гнётся, а не ломается.
