3D-печать для автомобиля: 16 моделей и выбор пластика для жары

Коротко: для машины на 3D-принтере печатают держатели (телефона, очков, бутылок), органайзеры (в щель между сиденьями, подстаканник, багажник), скребки для льда, колпачки ниппелей, клипсы для проводов видеорегистратора, а также мелкие запчасти взамен сломанных: заглушки, клипсы обшивки, крышки, ручки. Ниже — 16 бесплатных моделей с проверенными ссылками. Главное правило: не PLA. Салон на солнце нагревается до 50–70 °C, торпедо у стекла — до 70–90 °C, и PLA деформируется за один летний день. Берите ASA (лучший выбор), ABS или PETG для нижних зон. И никогда не печатайте детали, от которых зависит безопасность.

Почему PLA не подходит

Салон автомобиля на солнце нагревается до 50–70 °C, а торпедо под лобовым стеклом — до 70–90 °C. PLA начинает размягчаться около 55 °C: держатель телефона «оплывёт», клипса разогнётся, органайзер поведёт. PLA+ держит лишь немного больше. Даже если деталь сразу не деформировалась, PLA под постоянной нагрузкой в тепле медленно «ползёт» — через месяц держатель провиснет. Подробнее — PLA или PLA+.

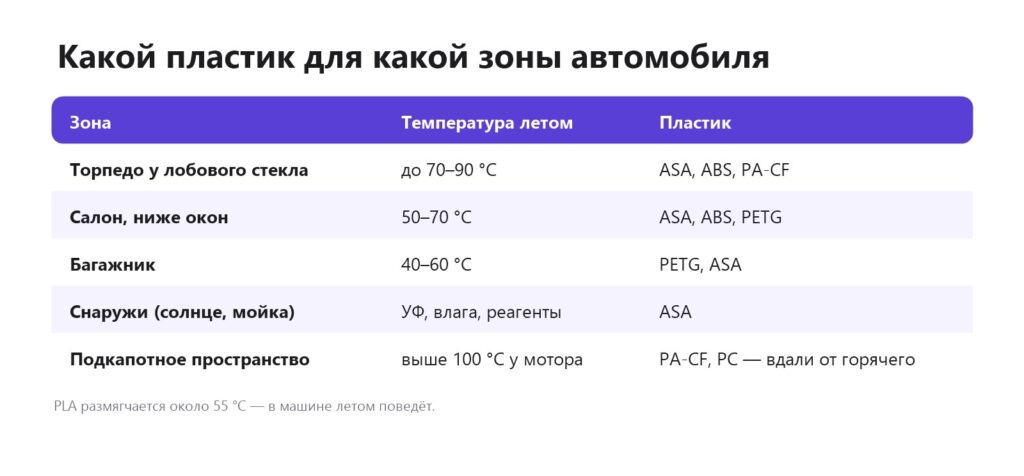

Какой пластик выбрать

• ASA — лучший универсальный выбор: держит около 95 °C, не боится ультрафиолета, влаги и реагентов. Печатается в закрытом корпусе. ASA-пластик.
• ABS — тоже около 95 °C, для салона без прямого солнца; на солнце со временем желтеет и становится хрупким. ABS.
• PETG — около 70–75 °C: для багажника, бардачка, нижних зон салона, если нет корпуса для ABS и ASA. PETG или ABS.
• PA-CF, PETG-CF, ASA-CF — жёсткие, держат нагрузку и температуру, не «ползут»: кронштейны, крепления. Карбоновый пластик.
• TPU — демпферы, накладки, уплотнители, коврики в подстаканник, чехлы для ключей. TPU.

Сравнение прочности — самый прочный пластик.

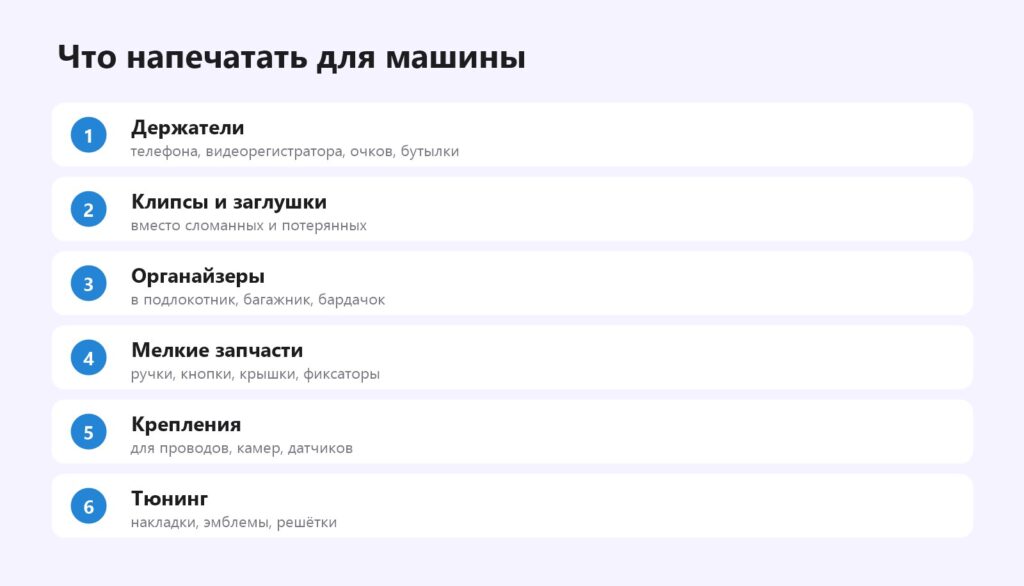

Что напечатать для машины

Удобно начать с небольшого набора, который пригодится в любой машине:

Около 150–180 г пластика и 9–11 часов печати. Если у принтера нет закрытого корпуса, печатайте всё из PETG, а в зону у лобового стекла не ставьте ничего печатного или закажите ASA.

Держатели

1. Car Vent Gravity Phone Holder v4 (87) — держатель телефона на дефлектор: телефон зажимается собственным весом, клипса поворачивается под разные решётки. Печатать из ASA или PETG — летом из дефлектора дует горячий воздух, зимой — тёплый.
2. Car phone holder (39) — держатель на основе популярного универсального зажима для телефона.
3. Sunglasses Car Visor Clip (37) — клипса для очков на солнцезащитный козырёк; у автора больше 110 тысяч скачиваний этой модели на Thingiverse. Пружинящая часть — только PETG или ASA.
4. Car Seat Headrest Hook (41) — прочный крючок на штангу подголовника для пакетов и сумок, лицензия — общественное достояние.
5. Car Cup Holder Bottle Adapter (27) — переходник, чтобы в стандартный подстаканник встала широкая бутылка или термокружка.

Органайзеры и порядок в салоне

6. Car Seat Gap Filler Storage Caddy (squinn) — вставка в щель между сиденьем и центральной консолью: телефон и ключи больше не падают в щель, а в кармане хранятся мелочи.
7. Car Cup Holder Coin Sorter — органайзер для монет, который ставится в подстаканник. Под российские монеты размеры ячеек нужно подогнать (модель параметрическая — автор выложил исходник).
8. Round Tissue Box for Car Cup Holder — контейнер для салфеток в подстаканник с крышкой на байонете.
9. Vase Mode Trash Can (380) — маленькое ведёрко для мусора, печатается в режиме вазы за час-два. Можно подобрать размер под подстаканник или карман двери.
10. Car trunk organizer (Honza) — упоры, которые не дают грузу ездить по багажнику.

Провода и видеорегистратор

11. Cable Clip insert for car trim (11) — клипсы, которые вставляются в щель обшивки: провод видеорегистратора идёт вдоль стойки аккуратно, без скотча.
12. Any Surface Car Cable Clip — клипсы на двусторонний скотч для проводов на торпедо. Автор сам советует PETG вместо PLA для машины.

Для зимы и снаружи

13. Ultimate Ice Scraper (366) — скребок для льда, один из самых популярных автомобильных отпечатков. Для тюменской зимы печатайте из PETG или ASA: PLA на морозе становится хрупким.
14. Hex Frost Ice Scraper with TPU Water Wiper (44) — скребок с гибкой резиновой кромкой из TPU, которой сгоняют воду со стекла. Печатается двумя материалами или в два приёма.
15. Schrader Tire Valve Caps (82) — колпачки на ниппели колёс разных форм. Подходят и для велосипеда с автониппелем. Есть ещё усиленная версия (77).

Для деталей снаружи — только ASA: он не выцветает на солнце и не боится реагентов. Зимой учтите, что печатные детали из PETG и ASA на сильном морозе становятся более хрупкими — не рассчитывайте на удар.

Запчасти по сломанному образцу

16. Клипсы обшивки, заглушки, крышки, кнопки, фиксаторы — для популярных моделей их часто можно найти, введя на Printables или Thingiverse марку машины и название детали на английском («clip», «cap», «cover», «trim»). Если не нашлось — сделайте по образцу.

Как снять размеры со сломанной детали:

1. Соберите все осколки и сложите деталь.
2. Штангенциркулем измерьте основные размеры: длины, толщины, диаметры отверстий, расстояния между ними. Записывайте на эскизе.
3. Сложные контуры — сфотографируйте деталь строго сверху рядом с линейкой и обведите контур по фото в CAD (во Fusion 360 можно вставить фото как «холст» и откалибровать масштаб).
4. Защёлки и ответные части — измерьте не только деталь, но и место, куда она встаёт.
5. Напечатайте пробник быстрым профилем из PLA — проверьте посадку, затем финальную деталь из ASA или ABS.

Простые детали удобно рисовать в Tinkercad. Для сложных форм — 3D-сканирование или фотограмметрия: 3D-модель по фото. Подробно о процессе — запчасти на 3D-принтере.

Пример: клипса обшивки за вечер

При снятии двери сломались три пластиковые клипсы обшивки — в магазине такие продаются наборами и не всегда той формы. Уцелевшую клипсу измеряют штангенциркулем: диаметр ножки 8 мм, высота 12 мм, «ёлочка» из трёх ступеней, шляпка 18 мм. На Printables находится похожая модель пистона для обшивки; в слайсере её масштабируют под нужный диаметр. Печать из ASA, 100 % заполнения, ножка печатается вертикально, но ступени «ёлочки» получаются прочнее, если положить клипсу на бок с поддержкой под шляпку. Пробная клипса из PETG проверила посадку, рабочие — из ASA, по 15 минут на штуку. Обшивка встала на место без скрипа. Печать запчастей.

Настройки для прочных автодеталей

• Стенки 4–6, заполнение 30–50 % гироидом. Стенки дают больше прочности, чем заполнение. Заполнение.
• Ориентация: нагрузка вдоль слоёв. Защёлки и клипсы печатайте так, чтобы гибкая часть лежала в плоскости слоя. Прочность слоёв.
• Закрытый корпус для ABS и ASA — иначе углы отклеятся и слои треснут. Корпус и вытяжка.
• Сухой пластик — влажный ASA и PETG дают пузыри и слабые слои. Сушка.
• Резьба и крепёж — вплавляемые латунные вставки, а не печатная резьба. Резьба на 3D-принтере.
• Скругления внутренних углов — именно там детали обычно ломаются.

Что печатать нельзя

Не печатайте детали, от которых зависит безопасность: всё, что связано с тормозами, рулевым управлением, подвеской, креплением сидений и ремней безопасности, подушками безопасности, детскими креслами, топливной системой. Нагрузки и последствия поломки там слишком серьёзны. Также не стоит заменять печатными деталями то, что стоит рядом с горячими узлами двигателя и выхлопа. Не используйте «заглушки» для замка ремня, которые отключают сигнал непристёгнутого ремня.

Держатели не должны закрывать обзор и мешать раскрытию подушек безопасности — не ставьте их на крышки подушек и в зону их срабатывания. Тяжёлые предметы, закреплённые печатным держателем, при резком торможении становятся снарядом — крепите только лёгкое.

Уход за деталями

• Детали снаружи из ASA можно покрасить автоэмалью по грунту для пластика.
• Летом проверяйте держатели у стекла — даже ASA при долгой нагрузке на жаре может немного деформироваться.
• Мелкие клипсы печатайте сразу по 3–5 штук — запас пригодится.

Видео по теме

• Тест пластиков для 3D-печати в салоне автомобиля 70 °C+ — канал «Уголок технаря»: какие пластики выдерживают жару в машине.
• 3D-печать материалом ASA для начинающих — канал 3D PRINT: как печатать главный автомобильный пластик.
• 3D-принтер вместо тюнинг-ателье: полный обвес на Jetta — канал Taran: крупные детали для машины.
• Печатаем сайлентблоки на 3D-принтере — выдержат? — канал «Гараж 54»: эксперимент, который хорошо показывает границы возможностей печати.

Если нужна деталь, а принтера нет

Студия Universe3D в Тюмени смоделирует автодеталь по сломанному образцу и напечатает её из подходящего пластика — ASA, ABS или композита. 3D-моделирование на заказ. Больше полезных идей для дома и гаража — что полезного напечатать на 3D-принтере и для мастерской. Где искать модели — где скачать 3D-модели.

Частые вопросы

Можно ли печатать автодетали из PLA?

Нет: PLA размягчается около 55 °C, а салон летом нагревается сильнее.

Какой пластик лучше для машины?

ASA — держит около 95 °C и не боится солнца; ABS — для салона без солнца; PETG — для багажника и нижних зон.

Что можно напечатать на 3D-принтере для машины?

Держатели телефона и очков, органайзеры для багажника и подлокотника, скребок для льда, колпачки ниппелей, клипсы для проводов видеорегистратора, крючки на подголовник, мелкие клипсы и заглушки обшивки — проверенные модели в подборке выше.

Можно ли напечатать запчасть для машины по сломанной детали?

Да, если она не связана с безопасностью: снять размеры, нарисовать модель, проверить пробник.

Выдержит ли PETG жару в машине?

В нижних зонах и багажнике — да; у лобового стекла может деформироваться.

Какие автодетали нельзя печатать?

Связанные с тормозами, рулём, подвеской, ремнями, подушками безопасности, детскими креслами и топливной системой.
