Запчасти на 3D-принтере: как напечатать сломанную деталь для техники

Коротко: сломанную пластиковую деталь — ручку, крышку, защёлку, шестерёнку, колёсико, кронштейн — часто проще и быстрее напечатать, чем искать оригинал. Порядок: поищите готовую модель по названию устройства на Printables и MakerWorld, если нет — снимите размеры со сломанной детали штангенциркулем, смоделируйте в Tinkercad или Fusion, напечатайте пробник из PLA для проверки посадки и затем финальную деталь из подходящего пластика: PETG для бытовых деталей, нейлон для шестерён, ASA/ABS возле нагрева, TPU для уплотнителей. Не печатайте детали, от которых зависит безопасность, и то, что работает под давлением или в контакте с горячей едой. Ниже — каждый шаг подробно.

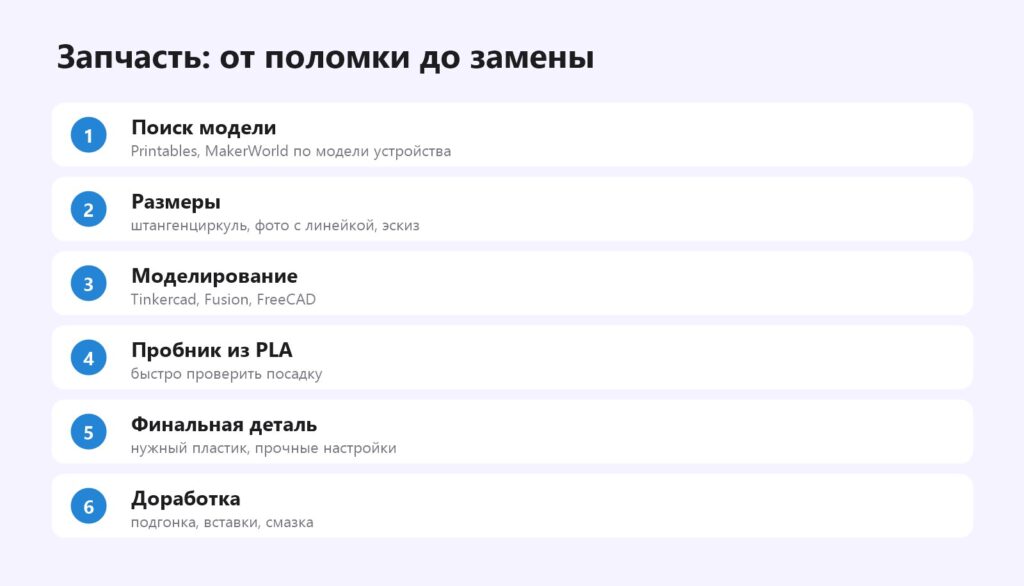

Порядок работы

1. Поиск готовой модели

• Ищите на английском: «[бренд] [модель] [деталь]», например «Dyson V11 clip», «Bosch dishwasher wheel», «IKEA replacement part».
• Посмотрите номер детали на самой детали — по нему иногда находятся модели и чертежи.
• Читайте комментарии: часто пишут про подгонку и пластик. Где скачать модели.

2. Снятие размеров

1. Соберите все обломки, сложите и склейте временно скотчем, если нужно.
2. Штангенциркулем снимите основные размеры: длины, толщины, диаметры отверстий и валов, расстояния между отверстиями. Записывайте на эскизе от руки.
3. Измерьте и ответную часть — куда деталь вставляется.
4. Сложные контуры — сфотографируйте деталь строго сверху рядом с линейкой и обведите в CAD (во Fusion — «Холст» с калибровкой масштаба).
5. Сложные объёмные формы — 3D-скан или фотограмметрия. 3D-модель по фото.

Инструменты — инструменты для 3D-печати.

3. Моделирование

• Tinkercad — простые детали из примитивов. Tinkercad.
• Fusion или FreeCAD — точные детали с размерами и параметрами. Fusion, FreeCAD, КОМПАС-3D.
• Заложите зазоры: посадка на вал 0,1–0,2 мм, свободная — 0,3 мм. Отверстия печатаются меньше — добавьте 0,2 мм.
• Усильте места, где деталь сломалась: толще стенка, скругление угла, ребро жёсткости. Проектирование под печать.

4. Пробник

Напечатайте деталь быстрым профилем из PLA (или только её ключевую часть) — проверьте посадку и размеры. Поправьте модель и повторите. Это экономит время и дорогой пластик.

5. Финальная деталь

• Стенки 4–6, заполнение 40–60 %, ориентация — нагрузка вдоль слоёв. Как сделать деталь прочнее.
• Шестерни — нейлон, слой 0,12–0,16 мм, сопло 0,4. Нейлон.
• Крепёж — резьбовые вставки и металлические оси. Резьба и вставки.

6. Доработка

• Подгонка надфилем и наждачкой.
• Для трущихся деталей — немного силиконовой или PTFE-смазки.
• Проверьте работу без нагрузки, затем под нагрузкой.

Примеры

• Колёсики и защёлки корзин посудомойки, ручки шкафов и ящиков.
• Крышки батарейных отсеков пультов и фонарей.
• Клипсы и держатели пылесосов, насадки.
• Шестерни миксеров и игрушек (с нейлоном).
• Заглушки мебели, ножки, фиксаторы.
• Детали для машины — 3D-печать для автомобиля.

Что не печатать

• Детали, от которых зависит безопасность: тормоза, крепления сидений, детали газового оборудования, электрических розеток.
• Детали под давлением (водопровод, газ, пневматика).
• Детали в контакте с горячей едой и водой (внутри чайника, кофемашины). Пищевой пластик.
• Детали рядом с нагревательными элементами выше 100 °C.

Частые вопросы

Можно ли напечатать запчасть на 3D-принтере?

Да, большинство пластиковых деталей бытовой техники, мебели и инструментов можно напечатать по готовой модели или по размерам сломанной детали.

Как снять размеры со сломанной детали?

Штангенциркулем, записывая размеры на эскизе, плюс фото сверху с линейкой для сложных контуров.

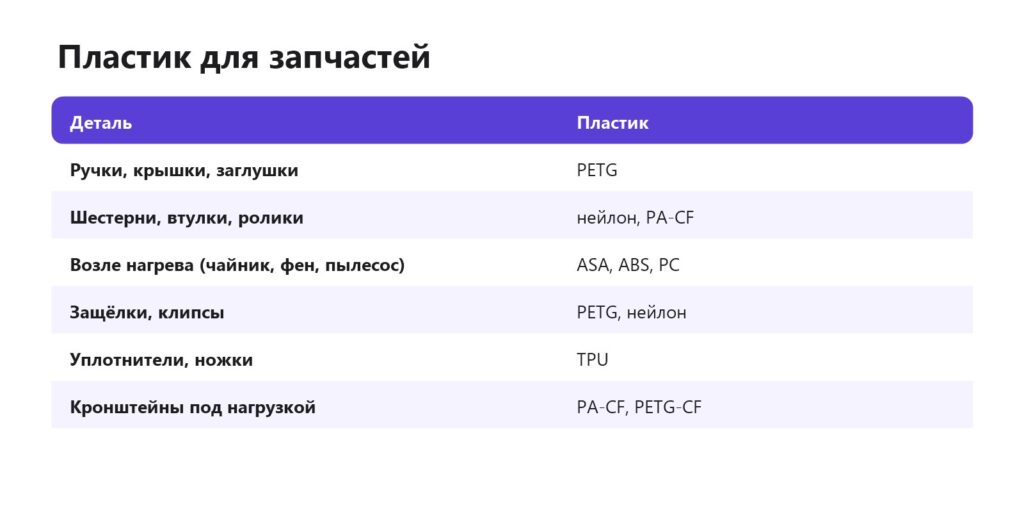

Какой пластик выбрать для запчасти?

PETG для бытовых деталей, нейлон для шестерён, ASA или ABS возле нагрева, TPU для уплотнителей.

Зачем печатать пробник?

Чтобы быстро проверить посадку и размеры из дешёвого PLA перед печатью финальной детали.

Можно ли напечатать шестерёнку?

Да, лучше из нейлона, с тонким слоем и точной моделью. Для нагруженных механизмов — с запасом прочности.

Какие запчасти нельзя печатать?

От которых зависит безопасность, работающие под давлением, в контакте с горячей едой или рядом с сильным нагревом.
