КОМПАС-3D для 3D-печати: версии, первая деталь и экспорт STL

Коротко: КОМПАС-3D от АСКОН — российская CAD-система, которую изучают в вузах и колледжах и используют на производстве. Для дома есть недорогая КОМПАС-3D Home (некоммерческая), для студентов — учебная версия. Деталь строится как в других параметрических CAD: эскиз с размерами → элемент выдавливания → вырезы, отверстия, скругления. Для печати деталь сохраняют в STL, при этом важно задать точность триангуляции, иначе цилиндры получатся гранёными. Ниже — версии, первая деталь, экспорт и советы для 3D-печати.

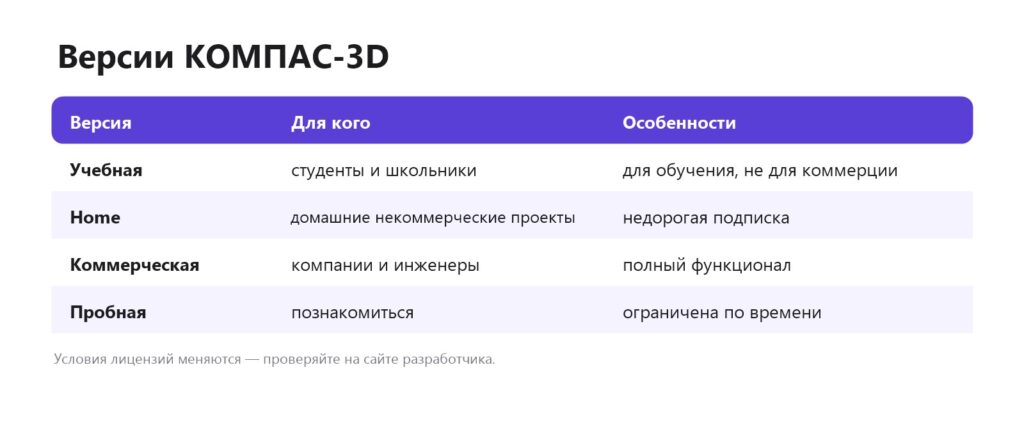

Версии

Скачивайте только с официального сайта разработчика kompas.ru. Сборки с «торрентов» — риск вирусов и нарушение лицензии.

Интерфейс

• Документы: «Деталь» (3D), «Сборка», «Чертёж», «Фрагмент».
• Дерево построения слева — все операции, можно редактировать любую.
• Панели инструментов — эскиз, элементы тела, редактирование.
• Плоскости XY, ZX, ZY — основа для первых эскизов.

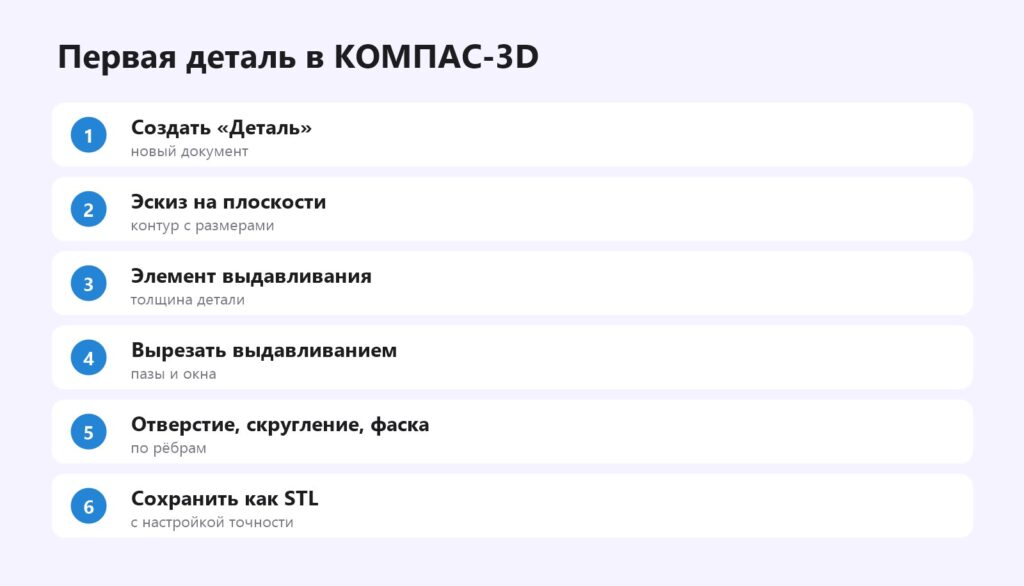

Первая деталь

1. Создайте документ «Деталь».
2. Выберите плоскость XY и создайте эскиз: прямоугольник, окружности. Проставьте размеры (авторазмеры или инструмент «Размер»).
3. Закройте эскиз → «Элемент выдавливания» → толщина 4 мм.
4. На грани создайте новый эскиз → «Вырезать выдавливанием» для паза.
5. «Отверстие» с параметрами (в том числе под резьбу), «Скругление» по рёбрам, «Фаска» снизу.
6. Сохраните деталь в формате КОМПАС (.m3d) — это исходник для правок.

Экспорт в STL

1. «Файл» → «Сохранить как» → тип файла STL.
2. В параметрах задайте точность: максимальное линейное отклонение 0,01–0,05 мм и угловое отклонение несколько градусов — цилиндры будут гладкими.
3. Формат — двоичный (файл меньше).
4. Проверьте единицы в слайсере — должны быть миллиметры.

Также можно сохранить в STEP для передачи в другие CAD. Форматы файлов.

Советы для 3D-печати

• Зазоры 0,2–0,3 мм для посадок, +0,2 мм к отверстиям. Правила проектирования.
• Нависания до 45°, горизонтальные отверстия каплевидные.
• Мелкая резьба — не печатать, а отверстие под вставку или саморез. Резьба.
• Используйте переменные (параметры) для ключевых размеров — проще подгонять.
• Сборку из нескольких деталей экспортируйте каждую деталь отдельно — так удобнее ориентировать на столе.

КОМПАС-3D или другие

• Fusion — популярен в мире, много уроков, бесплатная версия с ограничениями. Fusion.
• FreeCAD — бесплатный без ограничений. FreeCAD.
• КОМПАС-3D — удобен, если вы учились на нём или работаете с российскими стандартами чертежей.

Частые вопросы

Можно ли использовать КОМПАС-3D для 3D-печати?

Да, деталь сохраняется в STL с нужной точностью и печатается как из любой CAD.

Есть ли бесплатная версия КОМПАС-3D?

Есть учебная версия для студентов и пробная. Для дома — недорогая КОМПАС-3D Home. Условия смотрите на сайте разработчика.

Как сохранить деталь КОМПАС в STL?

«Файл» → «Сохранить как» → STL, задав точность триангуляции.

Почему в слайсере цилиндр гранёный?

Низкая точность при экспорте STL. Уменьшите линейное и угловое отклонение.

Можно ли использовать учебную версию для заказов?

Нет, учебная и Home — для некоммерческого использования.

Что лучше: КОМПАС-3D или Fusion?

Зависит от привычек и задач. КОМПАС удобен для российских стандартов, Fusion — множеством уроков и сообществом.
