Инструменты для 3D-печати: что нужно для снятия, обработки и ремонта

Коротко: для начала нужен небольшой набор: пластиковый шпатель для снятия моделей, бокорезы для поддержек, пинцет, макетный нож, штангенциркуль, шестигранники и ключ для сопла, иглы и латунная щётка для чистки сопла. Для постобработки — наждачка P150–P2000, надфили, паяльник для резьбовых вставок, строительный фен. Для смолы — нитриловые перчатки, силиконовые шпатели, бумажные фильтры. Ниже — что покупать в каком порядке, подробный список по задачам, на что смотреть при выборе, что можно напечатать самому и техника безопасности.

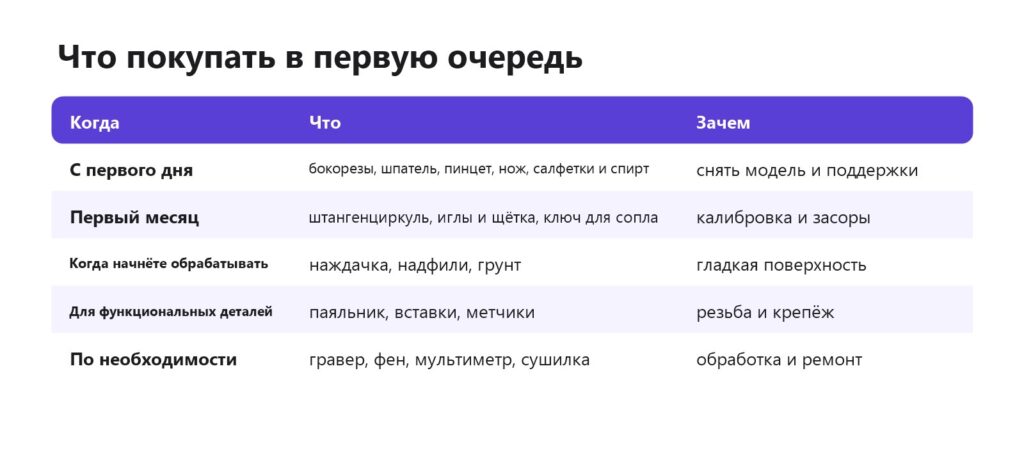

Что покупать в первую очередь

Многие принтеры поставляются с минимальным набором: шестигранники, ключ для сопла, иголка, шпатель и бокорезы. Обычно это инструмент «на первое время»: шпатель тупой, бокорезы толстые. Хорошие бокорезы и штангенциркуль — первые покупки, которые заметно облегчают жизнь.

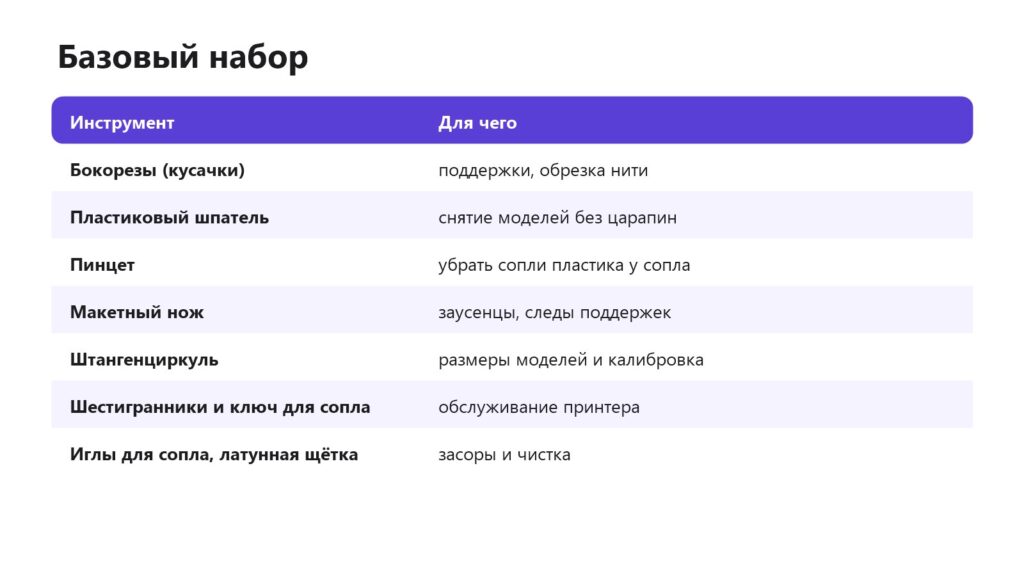

Базовый набор

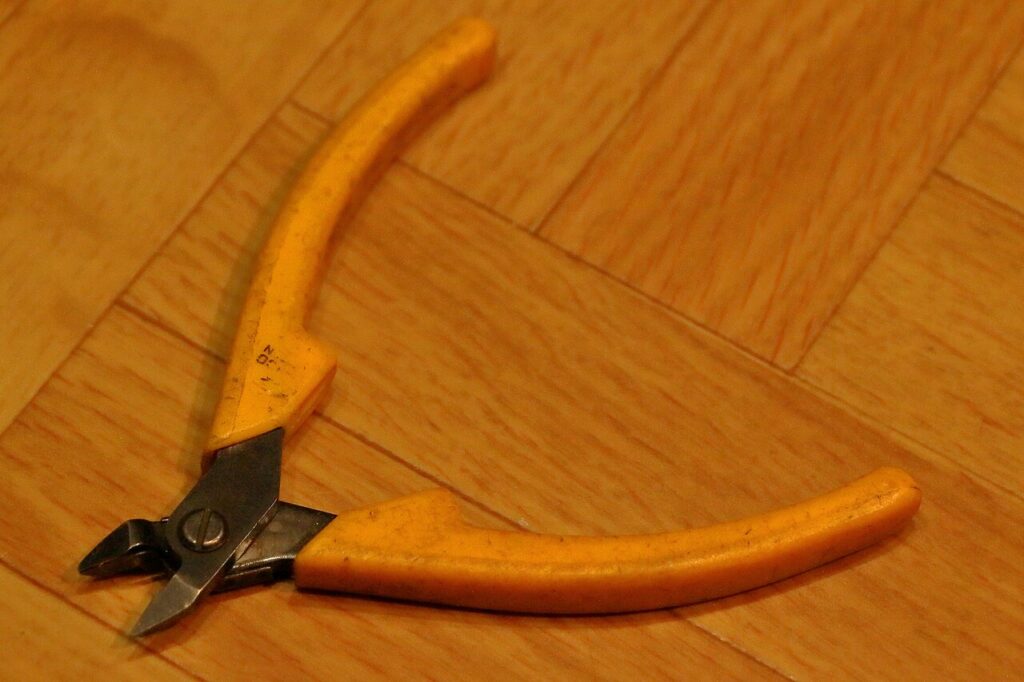

• Бокорезы — с тонкими губками, режущими «в ноль» (flush cutters): аккуратно срезают поддержки у поверхности и подрезают кончик нити перед заправкой. Режущие кромки должны сходиться без зазора. Поддержки.
• Шпатель — пластиковый или тонкий металлический с закруглёнными краями. С гибкими магнитными пластинами чаще не нужен: деталь отходит при изгибе. Металлический шпатель держите почти параллельно поверхности, чтобы не поцарапать покрытие. PEI-пластина.
• Пинцет — длинный, с тонкими кончиками, лучше изогнутый: снимать нитку пластика у сопла перед печатью, доставать мусор из труднодоступных мест.
• Макетный нож — с отламывающимися или сменными лезвиями: заусенцы, слоновья нога, остатки поддержек.

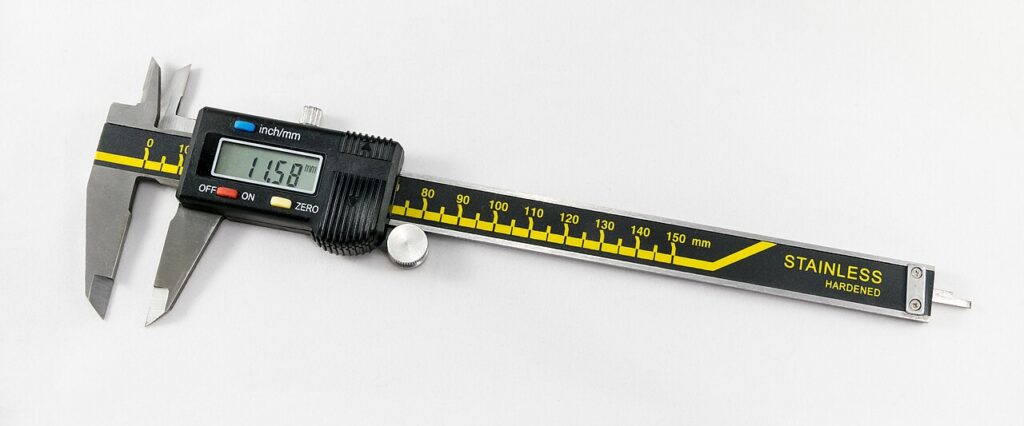

• Штангенциркуль — цифровой, для размеров моделей, калибровки потока, проверки диаметра нити и деталей. Снятие размеров.
• Иглы 0,3–0,35 мм и латунная щётка — чистка сопла. Как прочистить сопло.
• Изопропиловый спирт и безворсовые салфетки — обезжиривать стол перед печатью.

Измерения

Без штангенциркуля сложно сделать деталь, которая должна куда-то подойти: держатель под конкретную трубу, заглушку, крышку. Им же проверяют, правильно ли откалиброван принтер: печатают кубик 20 мм и измеряют все стороны. Цифровой штангенциркуль с точностью 0,01 мм удобнее механического, а пластиковые губки — как раз не повредят мягкую деталь. Для отверстий малого диаметра пригодятся набор свёрл как калибров и резьбовые калибры. Размеры детали не совпадают, допуски.

Обслуживание принтера

• Набор шестигранников и отвёрток — лучше с Г-образными ключами и шаровыми концами: удобно доставать винты под углом.
• Торцевой ключ для сопла (обычно 6–7 мм) и разводной ключ или пассатижи для нагревательного блока: сопло меняют на горячую, придерживая блок.
• Смазка для рельсов и винтов, безворсовые салфетки.
• Мультиметр — для диагностики термистора, нагревателя, блока питания. Ремонт.
• Запасные сопла, тефлоновая трубка, силиконовый носок — недорогие расходники, которые часто нужны в самый неподходящий момент.

Что и как часто делать — уход за 3D-принтером.

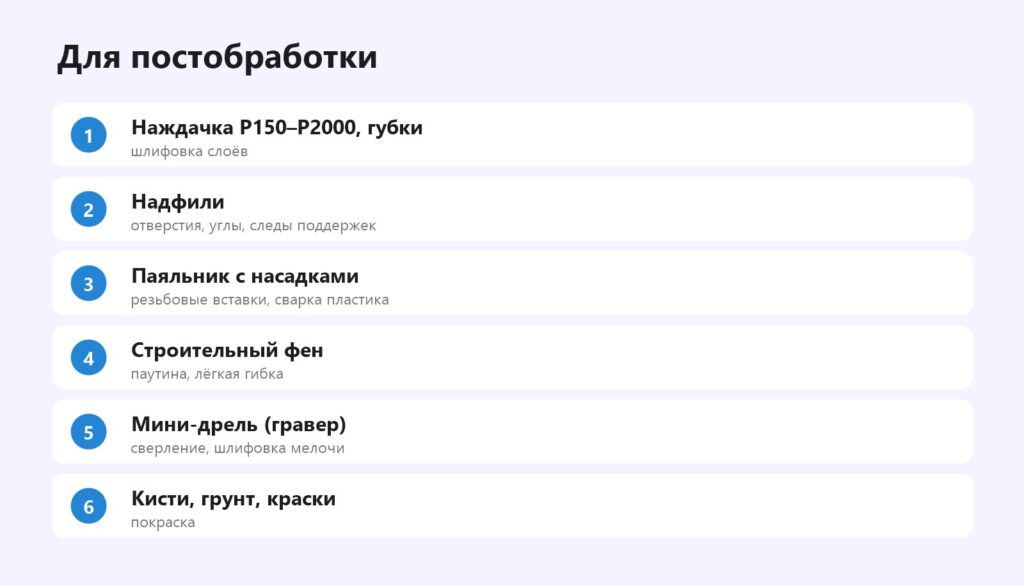

Постобработка

• Наждачка водостойкая P150–P2000, шлифовальные губки для закруглений, бруски для плоскостей. Шлифовка.
• Надфили — набор из 6–10 штук разной формы: отверстия, углы, пазы, следы поддержек.

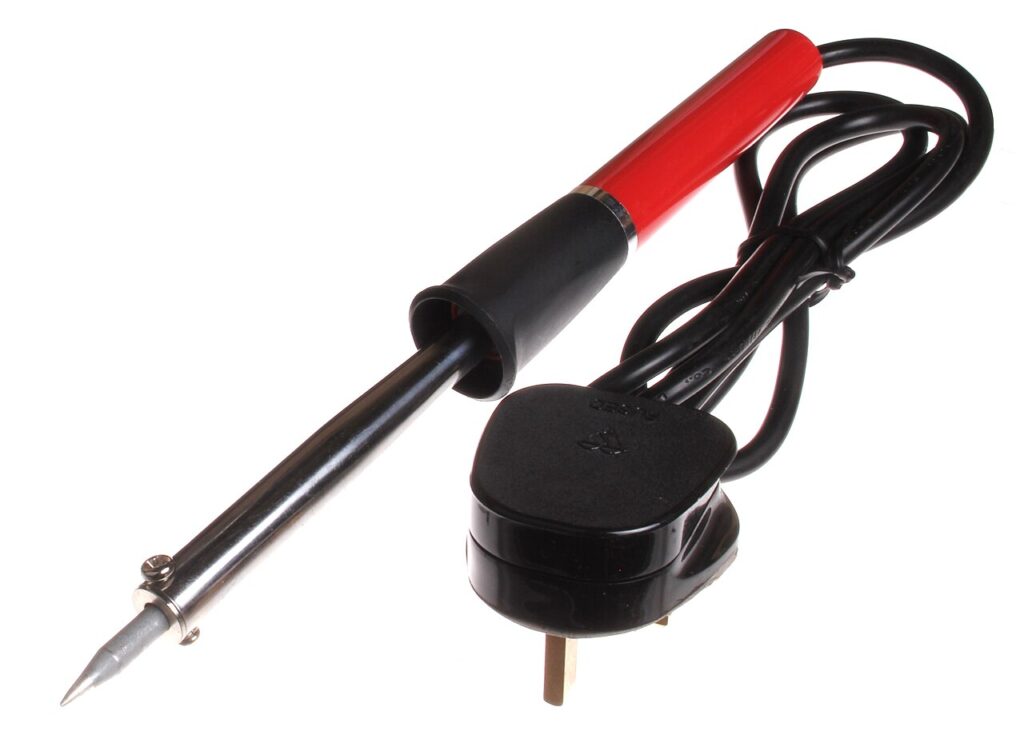

• Паяльник с регулировкой и насадками под вставки М2–М5. Вставку ставят на отверстие и вплавляют при температуре чуть выше температуры печати пластика. Резьбовые вставки.
• Строительный фен — убирает паутину, позволяет слегка подогнуть деталь.
• Гравер — сверление, зачистка мелочи (на малых оборотах, чтобы не плавить PLA).
• Метчики М3–М6 — нарезка резьбы в пластике.
• Шпатлёвка и грунт — для гладкой поверхности. Шпатлёвка, грунт.
• Покраска — кисти, краски, лак. Краски для фигурок.

Для фотополимерной печати

• Нитриловые перчатки (не латексные — смола их проходит), очки.
• Силиконовые лопатки для ванночки, пластиковый шпатель для платформы.
• Бумажные фильтры-воронки для смолы.
• Ёмкости с крышкой для изопропилового спирта, мягкая щётка для промывки.
• Кусачки и наждачка для поддержек; работать в маске.
• УФ-фонарик 405 нм — засветка мелочей и полостей.

Подробно — фотополимерная печать, безопасность работы со смолой.

На что смотреть при покупке

• Бокорезы — односторонняя заточка «в ноль», губки без люфта, удобные ручки с возвратной пружиной.
• Штангенциркуль — металлический корпус, кнопка обнуления, выключение. Пластиковые цифровые дешевле, но быстро теряют точность.
• Паяльник — регулировка температуры: для вставок нужны 200–260 °C в зависимости от пластика. Нерегулируемый паяльник на 40–60 Вт перегревает пластик, и вставка уходит криво.
• Наждачка — водостойкая, на тканевой или бумажной основе; дешёвая «сухая» быстро забивается пластиком.

Пример: набор новичка и набор мастерской

Набор новичка на первые месяцы: хорошие бокорезы «в ноль», пластиковый и тонкий металлический шпатели, изогнутый пинцет, макетный нож с запасом лезвий, цифровой штангенциркуль, иглы для сопла и латунная щётка, ключ для сопла, изопропиловый спирт и салфетки, наждачка P240, P400 и P800. Этого хватает, чтобы печатать, снимать модели, убирать поддержки, чистить сопло и проверять размеры.

Набор мастерской, когда печатаете много и разное: плюс паяльник с регулировкой и насадками под вставки М2–М5 и запас вставок, метчики М3–М6, набор надфилей, гравер с насадками, строительный фен, мультиметр, сушилка для пластика, шпатлёвка и грунт, коврик для резки, хорошая настольная лампа и лупа. Добавьте ящик с ячейками для сопел, вставок и винтов — по нему всегда видно, что заканчивается. Сушилка для пластика.

Инструменты под разные материалы

• PLA — режется и шлифуется легко, но плавится от трения: шлифуйте мокро, гравер — на малых оборотах.
• PETG — вязкий, поддержки отрываются хуже: нужны острые бокорезы и нож; шлифуется хуже PLA.
• ABS и ASA — хорошо обрабатываются ножом и наждачкой, склеиваются и сглаживаются ацетоном — понадобятся стеклянная банка и кисть. Ацетоновая баня.
• TPU — режется только острым ножом или ножницами; наждачка почти бесполезна, лучше сразу печатать аккуратно.
• Пластики с углеволокном — абразивны для инструмента; пыль при шлифовке вредна — только мокро и в респираторе.
• Смола — после засветки хрупкая: поддержки срезают до финальной засветки, аккуратно, чтобы не сколоть деталь. Как убрать следы поддержек.

Уход за инструментом

Бокорезы тупятся от пластиков с наполнителями и от попыток перекусить ими металл — держите для металла отдельные кусачки. Лезвия ножа меняйте сразу, как только они начинают «рвать» пластик: тупой нож опаснее острого, потому что требует усилия. Наждачку, забитую пластиком, промойте водой или замените. Штангенциркуль храните в футляре и не роняйте — от удара губки перестают сходиться. Иглы для сопла держите в коробочке: они тонкие и легко гнутся.

Что можно напечатать самому

Принтер окупает часть инструментов сам: держатели, органайзеры, скребки, калибры и шаблоны печатаются за вечер. Несколько проверенных моделей:

• 3D Printer Tool Organizer — органайзер для инструментов принтера (автор OlBastage, общественное достояние).
• Wall Mounted 3D Printer tool caddy — настенный держатель инструментов (автор SierraTech, CC BY-SA).
• Hex Wrenches Drill Bits Adjustable Holder — подставка под шестигранники и свёрла (автор 3D Printing Ideas, CC BY-NC).
• Best Scraper Holder — держатель шпателя (автор Brad @ FTBT 3D, CC BY-NC-SA).

Больше идей — что напечатать для мастерской, органайзеры.

Рабочее место

Инструменты работают лучше, когда у них есть место. Рядом с принтером удобно держать всё, что нужно при каждой печати: шпатель, пинцет, бокорезы, спирт и салфетки. Для постобработки лучше отдельный стол с ковриком для резки, яркой лампой и хорошей вентиляцией — пыль от шлифовки и запах грунта не должны попадать туда, где вы спите. Принтер ставьте на устойчивую поверхность, не на ту же столешницу, где вы пилите и шлифуете: вибрации и пыль ухудшают печать. Где поставить 3D-принтер.

Удобно повесить над столом перфорированную панель и напечатать для неё крючки и держатели под каждый инструмент — так ничего не теряется, а заодно это хорошая практика проектирования.

Типичные ошибки

• Снимать модель с горячего стола металлическим шпателем. Царапины на PEI остаются навсегда.
• Резать поддержки «на себя» с деталью в руке. Самая частая травма в хобби.
• Чистить горячее сопло стальной щёткой. Она царапает латунь и разрушает покрытие сопла — нужна латунная.
• Затягивать сопло на холодную. Сопло затягивают на нагретом хотэнде, придерживая блок, иначе пластик просочится по резьбе.
• Покупать большой набор «всё в одном». Половина инструментов не пригодится, а нужные часто низкого качества.

Безопасность

• Режьте от себя, держите деталь на коврике, а не в руке.
• При срезании поддержек бокорезами отлетают острые кусочки пластика — очки не помешают.
• При шлифовке — маска или мокрая шлифовка.
• Горячее сопло и паяльник — подставки и порядок на столе.
• Храните ножи и бокорезы в органайзере, подальше от детей.

Видео по теме

• Топ-10 инструментов для 3D-печати — канал 3DIY.
• Что докупить новичку к 3D-принтеру: базовый и расширенный набор — канал «3D-печать konoden».
• Топ инструментов для 3D-принтера спустя год работы — канал «Объект 23».
• Качественная резьба в 3D-печати с закладными элементами — канал «Астрид 3Д печать».

Частые вопросы

Какие инструменты нужны для 3D-печати?

Шпатель, бокорезы, пинцет, макетный нож, штангенциркуль, шестигранники и ключ для сопла, иглы и щётка для чистки.

Нужен ли штангенциркуль?

Да: для размеров деталей, калибровки и проверки моделей.

Чем срезать поддержки?

Бокорезами с тонкими губками, а следы зачистить ножом и наждачкой.

Какой паяльник нужен для резьбовых вставок?

С регулировкой температуры и насадками под нужный размер вставок.

Чем чистить сопло?

Латунной щёткой снаружи и иглой 0,3–0,35 мм внутри, а при засоре — холодной протяжкой.

Что нужно для работы со смолой?

Нитриловые перчатки, очки, силиконовые лопатки, фильтры и шпатель для платформы.

Хватит ли инструментов из комплекта принтера?

Для первых печатей — да. Но бокорезы и шпатель из комплекта обычно простые; хорошие бокорезы и штангенциркуль стоит купить в первый месяц.

Чем заменить шпатель, если модель не снимается?

Дайте столу остыть: при охлаждении PLA и PETG сами отходят от PEI. С гибкой пластины деталь снимают, слегка согнув её. Если модель всё равно сидит намертво, помогает пара минут в морозилке вместе с пластиной или тонкая леска, протянутая под деталью.

Нужен ли гравер?

Не обязательно. Он ускоряет зачистку и сверление, но для начала хватит ножа, надфилей и наждачки. Если покупать — с регулировкой оборотов: на высоких оборотах PLA плавится.
