Органайзеры на 3D-принтере: Gridfinity, Multiboard, коробки — 22 модели и генераторы

Коротко: органайзеры — самая полезная вещь, которую можно напечатать: вставки в ящики точно по размеру, контейнеры для мелочей, держатели инструментов, кабелей и канцелярии. Удобнее всего пользоваться готовыми модульными системами: Gridfinity (основание-сетка 42×42 мм и контейнеры, которые переставляются как конструктор), настенные Multiboard и Honeycomb Storage Wall, держатели для перфопанелей. Для Gridfinity есть бесплатные онлайн-генераторы, которые делают основание и контейнеры под ваш ящик. Ниже — как устроены системы, 22 проверенные модели и генераторы, расчёт под ящик и настройки: сопло 0,6, слой 0,28, 2–3 стенки, PLA или PETG.

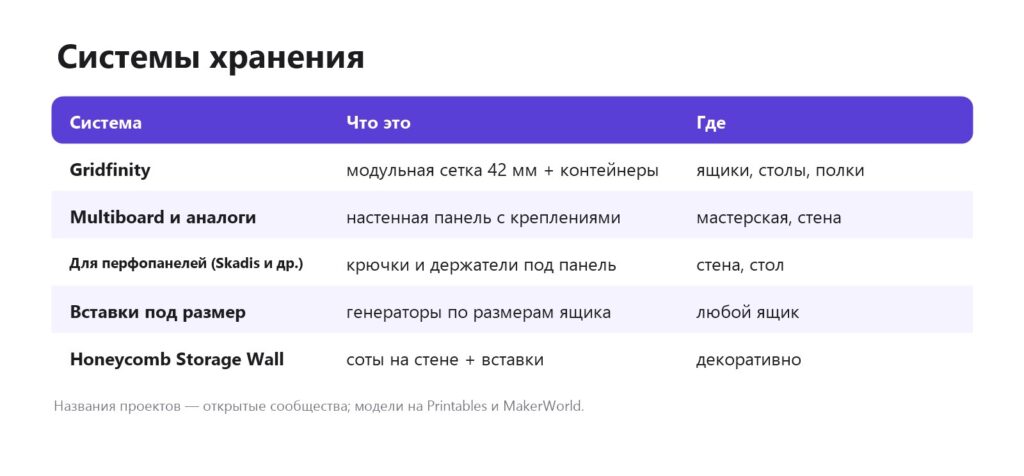

Системы хранения

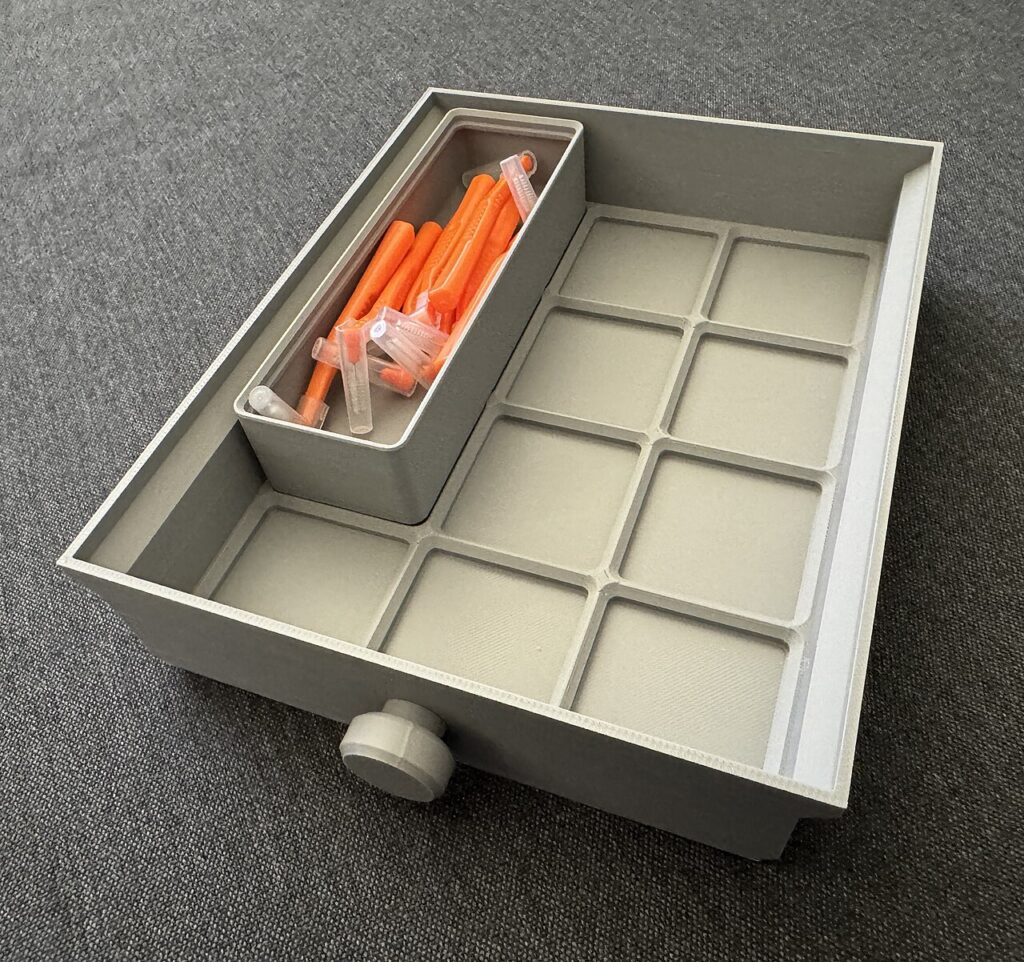

Gridfinity: как устроена

Gridfinity придумал Зак Фридман в 2022 году и выложил бесплатно, с тех пор это самая популярная система хранения в 3D-печати. Правила простые:

• Сетка 42×42 мм. Основание (baseplate) с ячейками кладётся в ящик или на стол.
• Высота кратна 7 мм. Контейнеры обозначают «2×3×6» — две ячейки в ширину, три в глубину, шесть единиц по 7 мм в высоту.
• Профиль дна одинаковый у всех контейнеров — поэтому любой контейнер встаёт на любое основание и не скользит.
• Магниты 6×2 мм в основании и контейнерах — по желанию, чтобы контейнеры держались крепче.

Совместимых моделей — тысячи: под биты, отвёртки, свёрла, батарейки, карты памяти, косметику, канцелярию, специи.

Генераторы

• Gridfinity Generator (Perplexing Labs) — онлайн-генератор в браузере: вводите размеры, получаете STL основания и контейнеров.
• Gridfinity Rebuilt — библиотека для бесплатной программы OpenSCAD: контейнеры с перегородками, вырезами, магнитами — любые параметры.
• gridfinity.xyz — справочный сайт сообщества со спецификацией и ссылками на модели.

Основания

1. Gridfinity Baseplate — оригинальный дизайн — классическое основание по спецификации автора.
2. Gridfinity Magnet Light Baseplate (202) — облегчённое основание с гнёздами под магниты.
3. Gridfinity Baseplate — Quick print, lite (71) — максимально экономное основание: много готовых размеров, мало пластика.
4. Clickfinity Baseplate (30) — основание без магнитов с защёлками между секциями: из нескольких кусков собирается большое поле.

Контейнеры

5. Gridfinity Ultra Light Bins (262) — очень лёгкие контейнеры всех стандартных размеров: экономят пластик и время. Есть генератор в OpenSCAD.
6. Gridfinity lite (165) — экономичные контейнеры: автор пожертвовал красотой ради скорости печати.
7. Gridfinity Bin with Printable Label (161) — параметрические контейнеры с держателем этикетки. Этикетки удобно делать в веб-генераторе от CNC Kitchen.
8. Gridfinity Bin Generator (squinn) — параметрические контейнеры трёх типов: с этикеткой, с перегородками, простые.
9. Gridfinity Storage Box (585) — почти полностью печатный кейс с ручкой, внутри которого стоят контейнеры Gridfinity: переносной органайзер для инструмента или электроники. 17 тысяч лайков.

Готовые специализированные контейнеры: для бит — см. мастерская, для карт памяти — SD/microSD и флешки, для кухни — кухонные контейнеры.

Как рассчитать Gridfinity под ящик

1. Измерьте внутреннюю ширину и глубину ящика, например 400×520 мм.
2. Разделите на 42: 400 / 42 = 9,5 → 9 ячеек; 520 / 42 = 12,4 → 12 ячеек. Основание — 9×12.
3. Остаток (400 − 9×42 = 22 мм и 520 − 12×42 = 16 мм) закройте проставками по краям — генераторы делают их автоматически, чтобы основание не ездило.
4. Если основание больше стола принтера, генератор разрежет его на части; их соединяют защёлками или просто укладывают встык.
5. Высоту контейнеров выбирайте по высоте ящика: внутренняя высота минус 5 мм, разделить на 7. Для ящика 70 мм — контейнеры высотой 9 единиц не влезут, берите 6–8.

Основание 9×12 — это примерно 200–350 г пластика в зависимости от варианта (облегчённые — меньше) и 8–15 часов печати; контейнеры добавляются постепенно.

Пример: ящик с инструментом за выходные

Ящик верстака 45×38 см внутри, высота 9 см. 450 / 42 = 10 ячеек и 30 мм остатка, 380 / 42 = 9 ячеек и 2 мм остатка — основание 10×9 с проставкой 15 мм по бокам. Основание печатается четырьмя частями по размеру стола, тонкий «лёгкий» вариант без магнитов — 5 часов, 180 г пластика. Контейнеры под набор: 1×3 для отвёрток, 2×2 для бит и мелкого крепежа с разделителями, 2×4 для штангенциркуля, 1×1 для мелочи. Всего 14 контейнеров высотой 6 единиц (42 мм) — ещё 12 часов печати тонкими стенками. Подписи на ушках контейнеров — рельефным текстом. Через неделю порядок выглядит как в каталоге инструментов, а перестановка занимает секунды. 3D-печать для мастерской.

Настенные системы

10. Honeycomb Storage Wall (больше 2500) — стена из шестигранных сот, в которые вставляются держатели. Одна из самых популярных моделей Printables.
11. Multiboard — модульная настенная система с панелями и сотнями держателей; базовые файлы бесплатны на официальном сайте. Универсальный крепёж для своих держателей — Multiconnect (61), есть готовые контейнеры и держатели бутылок.
12. Перфопанели (IKEA SKÅDIS и металлические) — готовая панель плюс печатные крючки: SKÅDIS Hooks (194).

Что выбрать: для ящиков — Gridfinity; для стены над верстаком — Honeycomb или Multiboard, если готовы печатать саму стену; перфопанель — если хотите купить готовую панель и печатать только крючки.

Коробки и контейнеры

13. Rugged Box (Parametric) (1476) — прочный кейс с защёлками и петлями, все размеры задаются параметрами. Одна из самых печатаемых моделей Printables: 36 тысяч лайков.
14. Tool box parametric (243) — параметрический ящик для инструментов с ручкой.
15. Stackable Storage Boxes (76) — коробки, которые ставятся друг на друга, оптимизированы под печать с минимумом пластика.
16. Stackable Resistor Storage Box (97) — штабелируемые ящички для мелочей: резисторов, винтов, бусин.
17. Hexabox (82) — шестигранные ящички, которые сцепляются в стену-соты с выдвижными ящиками.

Ящики стола и кабели

18. Drawer Divider Set — регулируемые разделители для ящиков высотой 50 и 70 мм и длиной от 200 до 520 мм.
19. Drawer Dividers for IKEA Alex — разделители для популярной тумбы с ящиками, подойдут и для похожих.
20. Next Gen Cable Winder (123) — намотка для кабелей, печатается собранной, в нескольких размерах, ставится стопкой.
21. Cable Management Box (26) — коробка, в которую прячется удлинитель с проводами.
22. Nut & bolt pencil organizer (119) — стакан для ручек в виде огромного болта М80 с гайкой: и органайзер, и сувенир.

Для настольных игр есть отдельная тема — вставки в коробки: органайзеры для настольных игр.

Идеи по комнатам

• Мастерская: держатели отвёрток, бит, свёрл, ключей — что напечатать для мастерской.
• Кухня: вставки для специй, держатели крышек и пакетов (PETG) — для кухни.
• Ванная: органайзеры для косметики (PETG) — для ванной.
• Электроника: ящички для компонентов — для радиолюбителя.
• Машина: вставки в подлокотник и бардачок — для автомобиля.

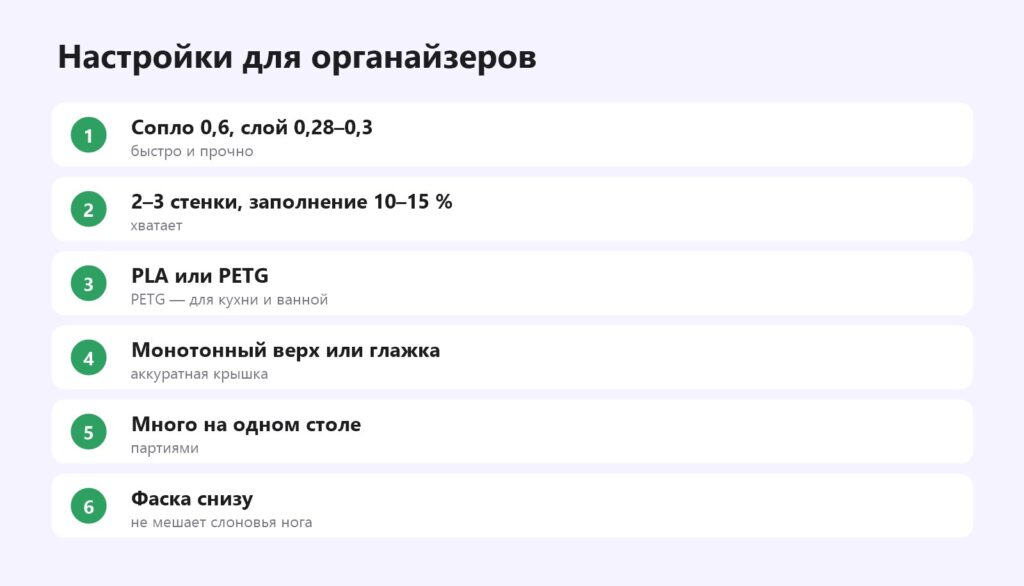

Настройки

Органайзеры — большие и простые детали, поэтому их выгодно печатать быстро: сопло 0,6 и слой 0,28–0,3 мм сокращают время почти вдвое без потери прочности. Если сопло только 0,4 — слой 0,24–0,28 мм. См. как ускорить печать и заполнение.

• Фаска снизу — у Gridfinity она есть по стандарту, а у самодельных контейнеров добавьте 0,5 мм: слоновья нога не помешает посадке.
• Монотонный верхний слой или глажка — для аккуратных крышек.
• Партиями — расставляйте на столе сразу 4–9 контейнеров, это быстрее, чем по одному.
• Цвет как система — разные цвета для разных категорий (электрика, крепёж, расходники) или надписи двумя цветами: многоцветная печать.

Свой контейнер под предмет

Если готовой модели нет, контейнер с вырезом точно под предмет (штангенциркуль, паяльник, набор ключей) делается так:

1. Положите предмет на лист бумаги рядом с линейкой и сфотографируйте строго сверху.
2. Обведите контур в CAD (во Fusion 360 фото вставляется как холст с калибровкой масштаба) и добавьте зазор 1–1,5 мм по контуру.
3. Вырежьте контур в контейнере Gridfinity нужного размера на глубину 2/3 высоты предмета, добавьте выемку под пальцы, чтобы предмет было удобно достать.
4. Напечатайте сначала тонкую пластину-шаблон высотой 2 мм и проверьте посадку — это 10 минут вместо часа.

В Tinkercad то же самое делается импортом SVG-контура. Такие «ложементы» превращают ящик с инструментом в аккуратный кейс, где сразу видно, чего не хватает.

Типичные ошибки

• Печать основания целиком без проверки — напечатайте сначала полоску 1×3 и один контейнер, проверьте посадку: у разных принтеров разные допуски.
• Контейнеры выше ящика — ящик не закрывается. Считайте высоту заранее.
• Сплошное заполнение — в разы дольше и дороже без пользы; органайзер не несёт нагрузки.
• PLA в ванной и на кухне — во влажности со временем теряет прочность; нужен PETG.
• Разные системы вперемешку — выберите одну (Gridfinity для ящиков, одну настенную систему) и держитесь её.

Экономия пластика

• Стенки 1,2 мм (3 линии соплом 0,4 или 2 линии соплом 0,6) достаточно для большинства контейнеров.
• Облегчённые варианты Gridfinity («lite», «ultra light») экономят 30–50 % пластика.
• Простые стаканы печатаются в режиме вазы — одной стенкой за минуты.
• Остатки катушек разных цветов идут на контейнеры — для органайзера неважно, что цвета разные.

Видео по теме

• Органайзер с помощью 3D-печати — канал AL1HAN.
• Хватит Gridfinity! 3D-печать хранения своими руками — канал CHI-CHI: альтернативный взгляд на системы хранения.
• Органайзер на 3D-принтере — стоит ли начинать? — канал «РукоПоп».
• Announcing Gridfinity — видео автора системы Зака Фридмана (на английском).

Частые вопросы

Что такое Gridfinity?

Открытая модульная система хранения: основание-сетка 42×42 мм в ящике и контейнеры, которые на неё встают.

Как сделать Gridfinity под свой ящик?

Измерить ящик, разделить на 42 мм и сгенерировать основание в онлайн-генераторе; остаток закрыть проставками.

Нужны ли магниты для Gridfinity?

Нет, это опция: без магнитов контейнеры тоже держатся за счёт профиля дна.

Какой пластик для органайзеров?

PLA — для ящиков, стола и мастерской: точный и дешёвый. PETG — для кухни, ванной и гаража, где влага и перепады температур. Для мягких вставок под хрупкие предметы — TPU.

Сколько времени печатать набор Gridfinity?

Основание под средний ящик — 4–6 часов, контейнер 1×1 — 20–40 минут, 2×2 — 1–2 часа. Набор на один ящик — 1–2 дня ночных печатей.

Сколько пластика уходит на органайзер?

Контейнер 2×2 — 20–40 г, основание под большой ящик — 200–350 г.

Где скачать органайзеры?

На Printables и MakerWorld; там же и на сайтах сообщества — генераторы под ваши размеры.
