Как убрать следы поддержек на FDM и смоле

Коротко: поддержки снимают бокорезами у основания, остатки срезают скальпелем заподлицо, ступеньки выравнивают надфилем, затем — мокрая шлифовка P220 → P400 → P800. Глубокие ямки заполняют шпатлёвкой (FDM) или каплей смолы с засветкой (фотополимер), после чего грунт покажет оставшиеся дефекты. На фотополимере поддержки лучше снимать до засветки, пока смола мягче, — меньше сколов. Лучший способ — меньше следов с самого начала: ориентация, древовидные поддержки, правильный зазор и интерфейс. Ниже — подробно.

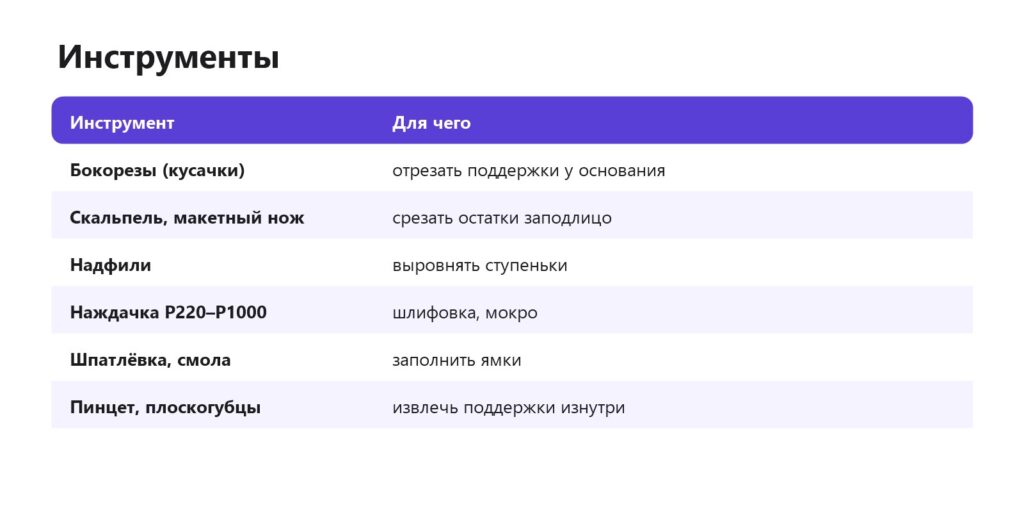

Инструменты

Бокорезы с плоской стороной (флеш-кусачки) режут почти заподлицо. Скальпель с острым лезвием срезает остатки тонкими слоями — не пытайтесь убрать всё одним движением, иначе вырвете кусок модели. Работайте от себя и держите пальцы вне траектории лезвия. Инструменты для 3D-печати.

FDM

1. Отломите или отрежьте основную массу поддержек, начиная с крупных.
2. Остатки срежьте скальпелем.
3. Выровняйте поверхность надфилем.
4. Шлифуйте мокро, от крупной наждачки к мелкой. Шлифовка.
5. Ямки и «волосатую» поверхность над поддержками — шпатлёвкой. Шпатлёвка.
6. Грунт-наполнитель, шлифовка. Грунт.

Поверхность над поддержками на FDM всегда хуже обычной — рыхлая или с провисанием. Её проще улучшить настройками, чем шлифовкой. Поверхность над поддержками.

Фотополимер

1. После мойки, до засветки, кусачками срежьте поддержки в 1–2 мм от модели.
2. Остатки аккуратно срежьте скальпелем или откусите вплотную.
3. Засветите модель.
4. Зашлифуйте следы мокро P400–P1000.
5. Ямки — каплей той же смолы, засветка УФ-фонариком, шлифовка.

Альтернатива — короткий прогрев модели в тёплой воде перед удалением: смола становится мягче, поддержки отходят чище. Не отламывайте поддержки «с силой» — на смоле остаются выщербины. Поддержки для фотополимера.

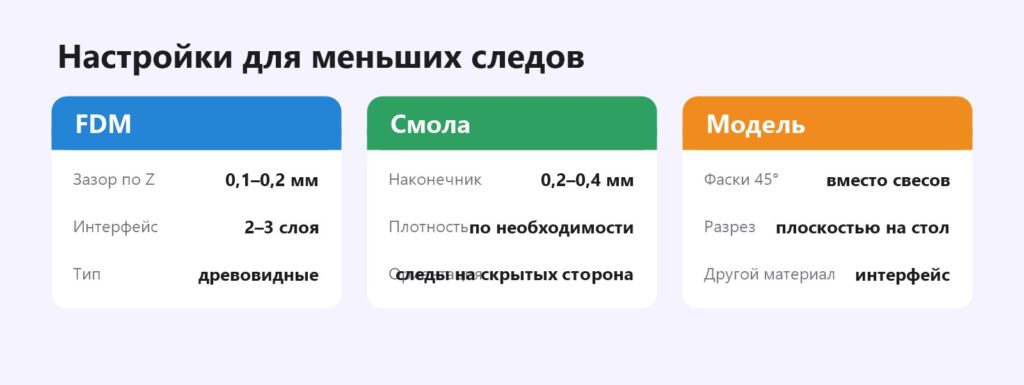

Меньше следов с самого начала

Ориентация — главный инструмент: поставьте модель так, чтобы поддержки касались только невидимых сторон. Древовидные поддержки касаются модели в меньшем числе точек. Интерфейс из другого материала (PETG под PLA) даёт почти чистую поверхность. На этапе моделирования свесы заменяют фасками 45°, а модель разрезают так, чтобы плоскость среза ложилась на стол. Поддержки, поддержки из другого материала, проектирование.

Если поддержки не отделяются

На FDM поддержки «привариваются» к модели, если зазор по Z слишком мал или температура высокая. Увеличьте зазор до 0,2 мм, уменьшите температуру интерфейса, используйте интерфейсные слои с меньшей плотностью. На смоле поддержки слишком толстые у точки контакта — уменьшите диаметр наконечника. Если поддержки уже напечатаны и не отделяются, не отламывайте их силой: аккуратно подрезайте скальпелем по линии контакта, постепенно. Для PETG, который сильно спекается, помогает интерфейс из PLA — материалы почти не сплавляются. PETG.

Растворимые поддержки

Для сложных внутренних полостей, где поддержки физически не извлечь, используют растворимые материалы — PVA или BVOH для PLA, HIPS для ABS. Деталь замачивают, и поддержки растворяются без следов. Требуется принтер с двумя экструдерами или системой смены пластика. PVA и растворимые поддержки.

Поддержки внутри модели

Поддержки в узких полостях и под арками извлекают пинцетом и тонкими плоскогубцами, отламывая по кусочку. Если доступа нет — разрежьте модель так, чтобы полость открывалась, и склейте после обработки, или используйте растворимые поддержки. Перед печатью проверьте в слайсере, можно ли будет добраться до каждой поддержки: иногда достаточно сменить ориентацию модели, чтобы поддержки внутри вообще не понадобились.

Безопасность

Скальпель — главный источник травм в моделизме: режьте от себя, держите модель так, чтобы пальцы не были на пути лезвия, используйте острые лезвия (тупое соскальзывает). Шлифуйте смолу только мокро и в перчатках — пыль смолы вредна. Безопасность работы со смолой.

Пример: фигурка из смолы под покраску

После мойки и сушки поддержки откусываются бокорезами на 1 мм от поверхности, остатки срезаются скальпелем. Модель засвечивается, следы шлифуются P600 мокро. Две ямки на плаще заливаются каплей смолы и засвечиваются УФ-фонариком, затем шлифуются. После грунта следов не видно. Заняло 20 минут на фигурку 75 мм. Покраска фигурки.

Частые вопросы

Чем удалять поддержки?

Бокорезами, затем скальпелем и надфилем.

Когда удалять поддержки со смолы?

До засветки, пока смола мягче.

Как заделать ямки от поддержек?

Шпатлёвкой на FDM, смолой с засветкой на фотополимере.

Как сделать меньше следов?

Ориентация, древовидные поддержки, правильный зазор и интерфейс.

Можно ли убрать следы без шлифовки?

Частично — грунтом; ровную поверхность даёт только шлифовка.

Что такое растворимые поддержки?

Поддержки из PVA или HIPS, которые растворяются в воде или лимонене.
