Поддержки для фотополимерной печати: ориентация, островки, ручная расстановка

Коротко: на фотополимерном принтере модель печатается вверх ногами и висит на платформе, поэтому поддержки нужны почти всегда. Главные правила: наклоните модель на 30–45° (меньше площадь слоя, мягче отрыв), сначала поддержите все «островки» — точки, которые начинаются в воздухе, затем нижние точки и края, лицо и мелкие детали развернуть от платформы. Поддержки бывают лёгкие, средние и тяжёлые — по диаметру контакта. Автоматика Chitubox и Lychee даёт хорошую основу, но ручная проверка обязательна. Ниже — устройство поддержки, ориентация, островки, типы, ручная расстановка, пример, ошибки и снятие.

Почему поддержки так важны

При каждом слое модель «отрывается» от плёнки на дне ванночки — с силой, которая растёт вместе с площадью слоя. Модель висит на платформе вниз головой, и всё, что ниже уже напечатанной части, держится только на поддержках. Если часть модели начинается в воздухе (подбородок, пальцы, кончик меча), её не на что «повесить» — она прилипнет к плёнке и останется в ванне. Если поддержек мало или они тонкие, сила отрыва отломает часть модели или оторвёт её целиком. Подробно о процессе — как печатать на фотополимерном принтере.

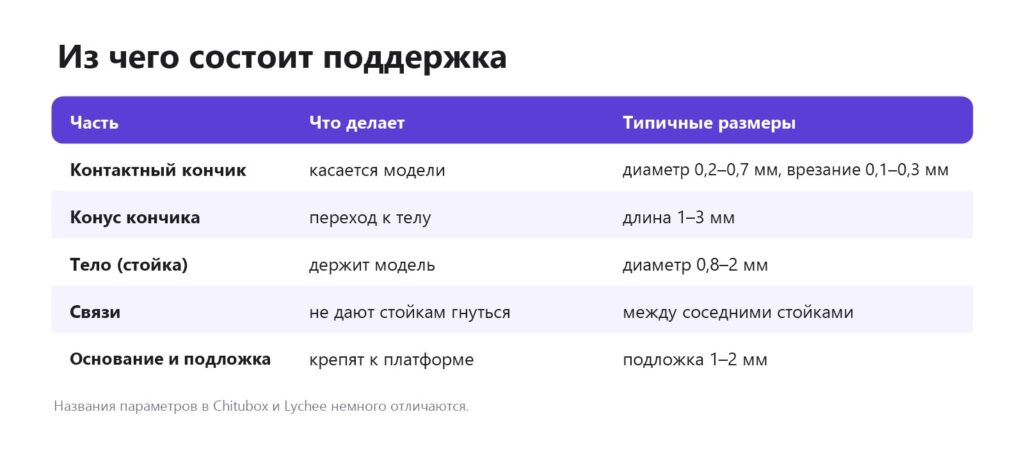

Из чего состоит поддержка

Самый важный параметр — контактный кончик. Чем он тоньше, тем меньше след на модели, но тем слабее удержание. Кончик немного «врезается» в модель (на 0,1–0,3 мм) — так контакт надёжнее. Связи между соседними поддержками превращают отдельные стойки в жёсткую решётку: без них длинные тонкие поддержки гнутся при отрыве и модель смещается.

Ориентация

• Наклон 30–45° по двум осям — площадь каждого слоя меньше, отрыв плавнее.
• Видимая сторона (лицо, грудь) — вверх, от платформы: поддержки окажутся на спине.
• Полости — так, чтобы не образовывались «чаши», где собирается смола (эффект присоски). Полые модели.
• Тонкие длинные элементы (копьё, меч, антенна) — по возможности ближе к вертикали: так они печатаются на меньшем числе поддержек и меньше гнутся.
• Высота — подъём над платформой 5–8 мм: место для поддержек и для того, чтобы подложку можно было отделить.

Островки

Островок — участок, который появляется в слое без связи с предыдущими слоями. Lychee и Chitubox подсвечивают их автоматически («Islands detection»). Каждый островок должен получить поддержку в самой нижней точке. Если островок — длинный край (например, нижний край плаща), поддержки ставят вдоль него через 2–4 мм.

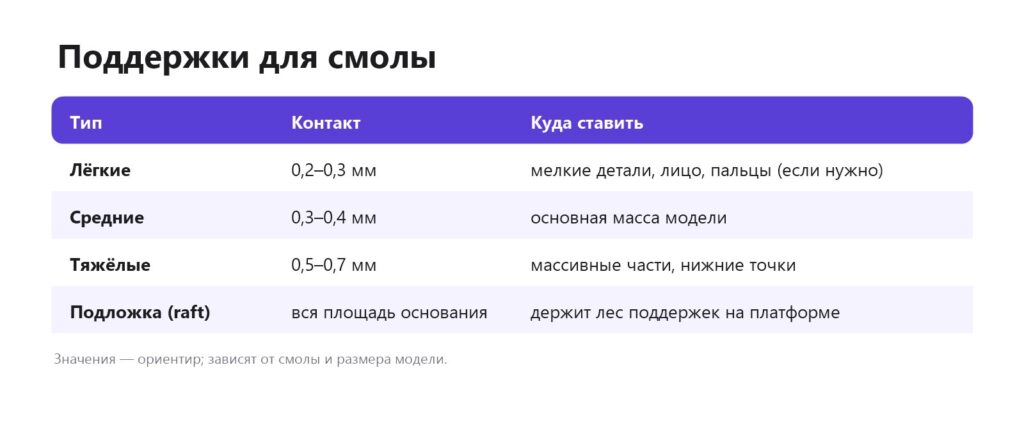

Типы поддержек

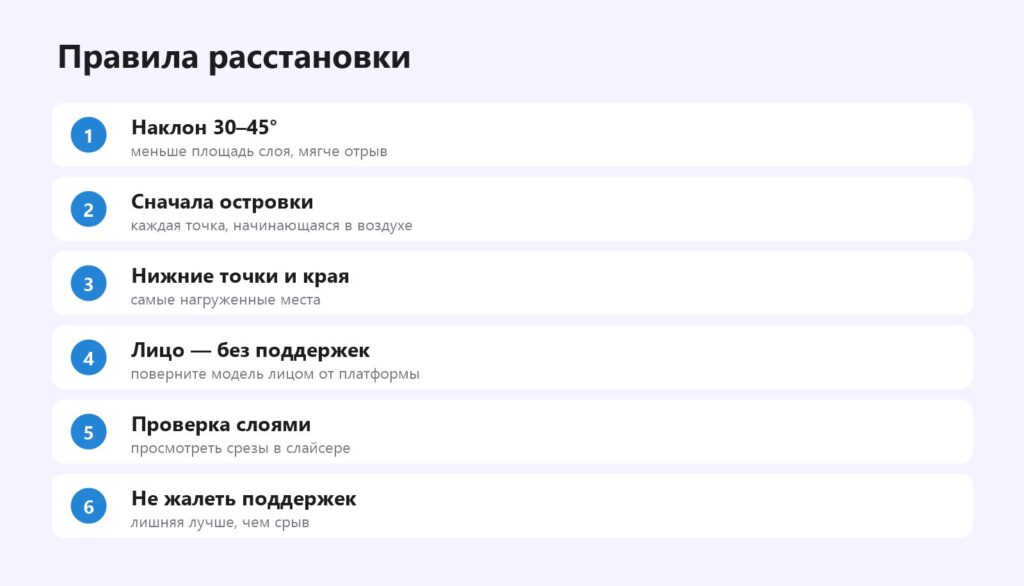

Правила расстановки

Сила отрыва и где она максимальна

Поддержки работают не одинаково на всей высоте модели. Самая большая нагрузка приходится на слои с наибольшей площадью: например, при печати бюста — на уровень плеч, при печати фигурки — на уровень плаща или широкого основания. В этих слоях модель тянет вниз сильнее всего, и именно здесь чаще всего отрываются поддержки. Поэтому при ручной правке посмотрите в срезах, где площадь слоя максимальна, и усильте поддержки под этой зоной. Ещё лучше — повернуть модель так, чтобы таких «широких» слоёв не было: наклон превращает большую площадь в несколько маленьких.

Присоски и чаши

Любая замкнутая полость, открытая в сторону плёнки, — шлем, чаша, внутренняя сторона ладони, — при каждом подъёме создаёт вакуум. Он тянет модель вниз с огромной силой и может сорвать её с поддержек даже при идеальной расстановке. Lychee умеет находить такие места автоматически. Решения: развернуть модель, чтобы чаша смотрела «открытой» стороной вверх; добавить маленькое отверстие в дне чаши; сделать модель полой с дренажем. Модель осталась на плёнке.

Поддержки для разных смол

• Стандартная смола — классические параметры, как в таблице выше.
• ABS-подобная и «прочные» смолы — вязче, сила отрыва выше: поддержки на ступень толще и чаще. ABS-подобная смола.
• Гибкие смолы — модель гнётся при отрыве, поддержки нужны толще и гуще, а сами детали ориентируют так, чтобы слой был минимальным. Гибкая смола.
• Водосмываемые смолы — часто более хрупкие после засветки: поддержки снимают особенно аккуратно и до засветки. Водосмываемая смола.
• Прозрачные смолы — следы поддержек особенно заметны, ставьте их на невидимые стороны. Прозрачная смола.

Плотность поддержек

Автоподдержки обычно ставят точки по сетке с заданной плотностью. Слишком редкая сетка — модель провисает между точками и на поверхности появляются «волны». Слишком густая — много следов и долгая обработка. Ориентир для фигурок — расстояние между соседними контактами 2–4 мм на нависающих поверхностях. На крутых участках (почти вертикальных) поддержки почти не нужны — там модель опирается на собственные предыдущие слои.

Автоматически или вручную

1. Поставьте модель под наклоном и поднимите над платформой на 5–8 мм.
2. Запустите автоподдержки (средняя плотность).
3. Найдите островки, добавьте поддержки вручную.
4. Удалите поддержки с лица и видимых мест, если модель держится иначе.
5. Добавьте тяжёлые поддержки под массивные части и связи между длинными стойками.
6. Проверьте срезы слой за слоем.

Инструкции к программам — Chitubox, Lychee Slicer. Готовые модели часто продаются «пресаппортированными» — с проверенными поддержками от автора. Попробуйте, например, бесплатные миниатюры с готовыми поддержками от VogMan: Orc Warrior of Vogland и Orc Mage of Vogland (CC BY-NC-ND) — по ним видно, как опытный автор расставляет поддержки.

Подложка и основание

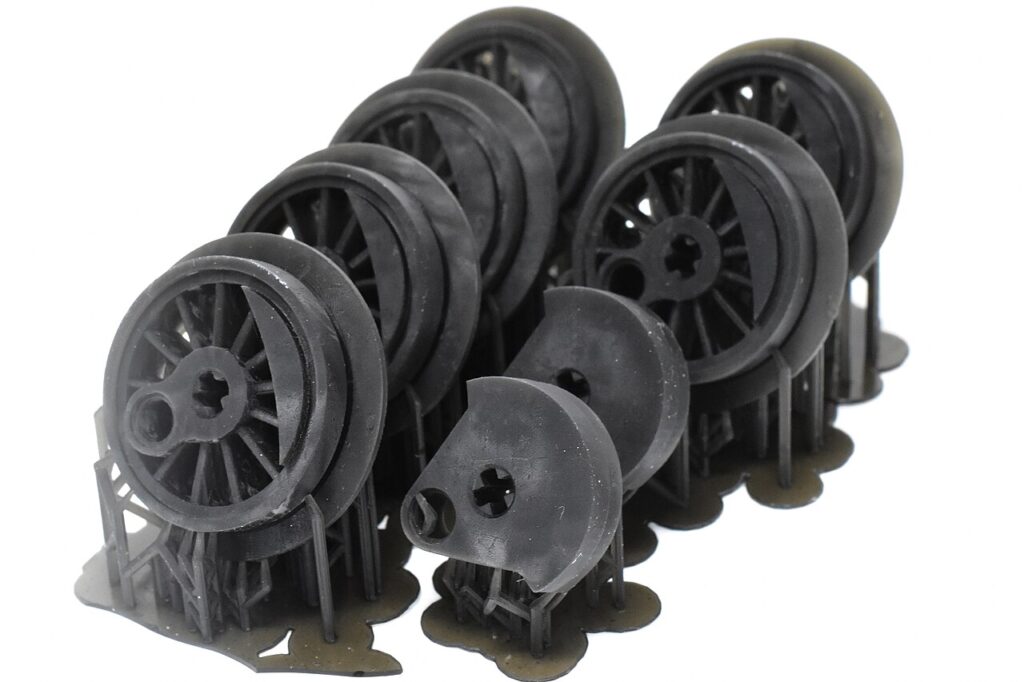

Подложка (raft) — плоская пластина толщиной 1–2 мм, на которой «растут» все поддержки. Она прилипает к платформе гораздо надёжнее, чем отдельные тонкие стойки, и после печати снимается целиком вместе с поддержками. Удобна подложка с фаской по краю — её легче поддеть шпателем. Без подложки модели печатают редко: только плоские детали прямо на платформе, например медали или таблички, где нижняя сторона не видна. Если подложку трудно снять, проверьте засветку нижних слоёв — её избыток вжимает подложку в платформу. Смола не прилипает к платформе.

Порядок проверки перед печатью

1. Включите обнаружение островков — все ли отмечены поддержками.
2. Пролистайте срезы снизу вверх: на каждом слое не должно быть «висящих» участков.
3. Найдите слои с наибольшей площадью и проверьте, достаточно ли под ними поддержек.
4. Проверьте, нет ли замкнутых чаш, открытых к плёнке.
5. Убедитесь, что поддержки соседних моделей на платформе не задевают друг друга.
6. Посмотрите на видимые поверхности — нет ли там лишних контактов.

Эта проверка занимает 2–3 минуты, а неудачная печать — часы и испорченную смолу. Со временем она станет привычкой, а количество срывов сократится до редких случаев.

Пример: фигурка с мечом

Фигурка воина 75 мм с длинным мечом в вытянутой руке. Ориентация: наклон 35° назад, лицо вверх, меч почти вертикально вниз к платформе. Автоподдержки средние — 140 точек. Проверка островков нашла 6 мест: кончик меча, пальцы левой руки, нижний край плаща (три точки), носок сапога. Добавлены лёгкие поддержки на пальцы и кончик меча, ряд средних вдоль края плаща с шагом 3 мм, четыре тяжёлые под торс. Удалено 9 поддержек с лица и груди. Длинные стойки под плащом связаны перемычками. Печать прошла без отрывов, следы остались только на спине и подошвах.

Поддержки для разных моделей

• Миниатюры 28–32 мм — лёгкие поддержки, наклон 30–45°, 50–150 точек. Главное — пальцы, оружие и края одежды.
• Бюсты — наклон назад 15–30°, тяжёлые поддержки под плечами и затылком, полость с дренажем.
• Механические детали — ориентация так, чтобы точные поверхности и посадочные отверстия не касались поддержек; иногда лучше печатать прямо на платформе без наклона, если деталь плоская.
• Ювелирные мастер-модели — поддержки только на внутреннюю сторону кольца или в места, которые потом обработают; очень тонкие кончики. Ювелирная печать.
• Крупные статуи — тяжёлые поддержки и связи, полость, часто деление на части. Крупные модели из смолы.

Типичные ошибки

Снятие поддержек

• Удобнее до засветки, пока смола чуть мягче; можно в тёплой воде.
• Кусачками у самой поверхности, не отламывая рывком — так можно выломать кусок модели.
• Тонкие детали держите пальцами у места реза, чтобы не сломать их.
• Следы — шлифовка P400–P1000, мокрая, в маске. Шлифовка, как убрать следы поддержек.

Общие правила поддержек для FDM — поддержки в 3D-печати.

Видео по теме

• Поддержки, печать, обработка: всё о поддержках в Chitubox — канал VtM Art.
• Выставление поддержек в Chitubox Pro — канал Layered Chaos.
• Распространённые проблемы фотополимерной печати — канал 3D Soha.
• Как снять поддержки с модели — канал Tiny Furniture.

Частые вопросы

Под каким углом ставить модель на смоле?

30–45° — так меньше площадь слоя и мягче отрыв.

Что такое островки?

Участки модели, которые начинаются в воздухе. Каждый нужно поддержать.

Можно ли печатать смолой без поддержек?

Только плоские детали прямо на платформе. Фигуркам поддержки нужны почти всегда.

Как убрать поддержки без следов?

До засветки, кусачками у поверхности, затем мокрая шлифовка.

Нужна ли подложка?

Да, она надёжно держит поддержки на платформе.

Хватит ли автоподдержек?

Как основа — да, но островки и нагруженные места проверяйте вручную.

Сколько поддержек нужно миниатюре?

Обычно от 50 до 150 точек на миниатюру 28–32 мм. Важнее не число, а то, чтобы все островки и нижние точки были поддержаны.
