Модель осталась на плёнке FEP: почему отрывается и что делать

Коротко: если после печати на плёнке FEP осталась вся модель, её кусок или «шкурка», важно сначала безопасно снять застывший слой: слить смолу, снять ванну и отгибать плёнку снизу пальцами или пластиковым шпателем — никогда не металлом. Затем найти причину по тому, что именно осталось: основание — проблема прилипания к платформе; обломки поддержек — слабые поддержки; оболочка полой модели — вакуум без дренажных отверстий; мелкие детали — недостаточная экспозиция. Ниже — как снять слой, причины и настройки.

Почему модель прилипает к плёнке

Каждый слой засвечивается прямо на плёнке, поэтому он всегда прилипает к ней. При подъёме платформа отрывает слой от плёнки за счёт сцепления с предыдущими слоями. Если какое-то место модели держится за платформу слабее, чем за плёнку, — отрыв происходит в этом месте. Чем больше площадь сечения слоя, тем сильнее «присасывание» к плёнке и тем больше нагрузка на основание и поддержки. Устройство процесса — как печатать на фотополимерном принтере.

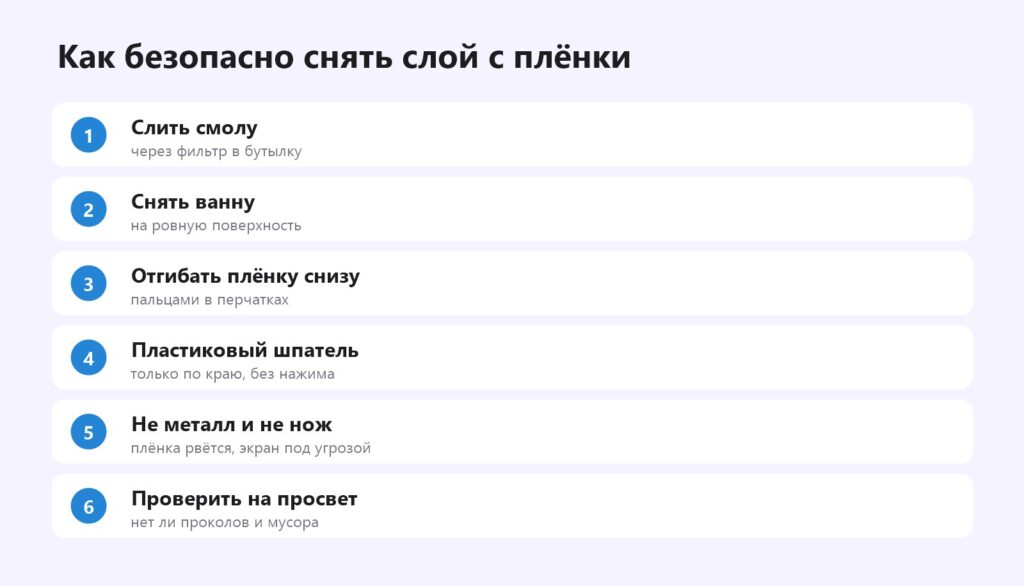

Как безопасно снять застывший слой

Не запускайте следующую печать, не убрав остатки: платформа опустится на застывший кусок и надавит на плёнку и экран — так ломают экраны. Порядок:

1. Слейте смолу из ванны через воронку с фильтром (одноразовый бумажный фильтр для красок) обратно в бутылку.
2. Снимите ванну и положите её на ровную поверхность, застеленную бумагой.
3. В перчатках аккуратно нажимайте на плёнку снизу пальцами — застывший слой отделится по краю.
4. Подденьте край пластиковым шпателем, без нажима на плёнку.
5. Тонкую «шкурку», которую не подцепить, можно засветить: немного смолы, функция «очистка ванны» в меню засветит слой по всей площади, и он снимется одним куском вместе с мелочью.
6. Осмотрите плёнку на просвет: проколы и глубокие царапины — повод заменить. Плёнка FEP.

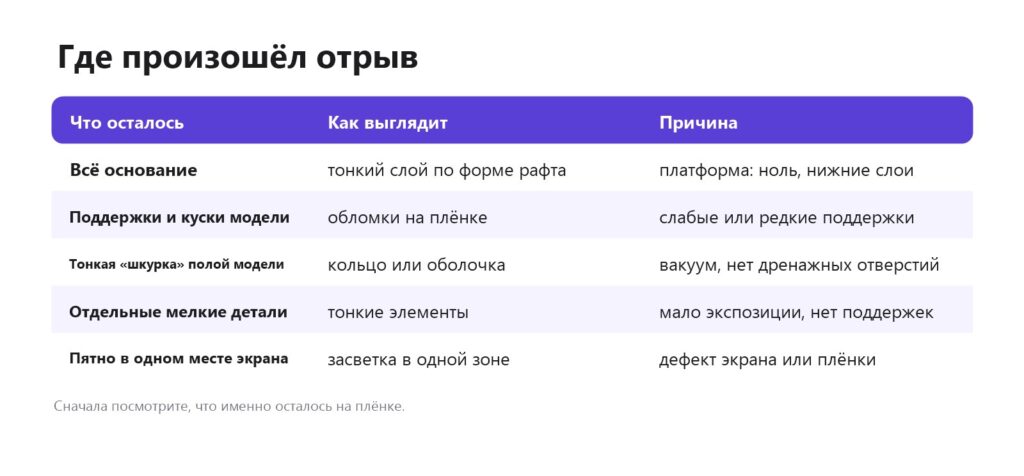

Диагностика по остаткам

Осталось основание

Модель не прилипла к платформе с самого начала: неверный ноль, мало засветки нижних слоёв, гладкая платформа или холодная смола. Подробно — смола не прилипает к платформе.

Остались поддержки и куски модели

Основание держится, но поддержки оторвались или сломались на середине печати. Причины: слишком тонкие или редкие поддержки, большая площадь сечения модели (особенно при печати плашмя), острые «чашки», которые присасываются к плёнке. Решения — более толстые и частые поддержки, наклон модели на 30–45°, перенос крупных сечений выше по слоям. Поддержки для фотополимера.

Осталась оболочка полой модели

Полая модель без дренажных отверстий образует «присоску»: внутри создаётся разрежение, и каждый подъём рвёт тонкую стенку. Нужны отверстия у самого основания и в верхней части, чтобы воздух и смола могли выходить. Полые модели.

Остались мелкие детали

Тонкие элементы недосвечены — они слишком мягкие, чтобы выдержать отрыв. Увеличьте время засветки обычных слоёв на 0,2–0,5 с или добавьте поддержки к этим элементам. Калибровка экспозиции.

Пятно в одном месте

Если на одном и том же месте всегда что-то остаётся, проверьте экран тестом засветки и плёнку на помутнение. Выгоревшие пиксели или повреждённая плёнка дают локальные провалы. Экран фотополимерного принтера.

Настройки, которые снижают отрывы

• Скорость подъёма — медленнее на слоях с большой площадью; во многих слайсерах есть двухступенчатый подъём: медленно отрыв, быстро дальше. Chitubox, Lychee.
• Пауза перед подъёмом 0,5–1 с — слой успевает «досохнуть».
• Температура смолы 25–30 °C — холодная смола вязкая и сильнее держит модель. Фотополимер зимой.
• Ориентация — наклон модели уменьшает площадь каждого слоя и силу отрыва.

Проверка перед следующей печатью

После неудачной печати не спешите сразу запускать модель заново. Процедите смолу через фильтр — в ней могут плавать мелкие застывшие частицы, которые потом проткнут плёнку. Проверьте платформу: нет ли на ней остатков. Если отрыв повторился дважды на одной модели, напечатайте сначала маленький тест (например, калибровочную модель экспозиции) — так вы поймёте, в принтере дело или в подготовке модели, и не потратите лишнюю смолу.

Частые вопросы

Почему модель осталась на плёнке?

Сцепление с плёнкой оказалось сильнее, чем с платформой или поддержками: ноль, экспозиция, поддержки или вакуум.

Как снять застывшую смолу с плёнки?

Слить смолу, снять ванну, отгибать плёнку снизу пальцами, поддеть пластиковым шпателем.

Можно ли печатать дальше, не убрав остатки?

Нет: платформа надавит на застывший кусок и может повредить плёнку и экран.

Зачем дренажные отверстия?

Без них полая модель работает как присоска и рвётся при подъёме.

Помогает ли наклон модели?

Да: площадь сечения меньше, сила отрыва ниже.

Когда менять плёнку FEP?

При проколах, глубоких царапинах, помутнении и потере натяжения.
