Плёнка FEP для фотополимерного принтера: когда менять и как заменить

Коротко: плёнка FEP — прозрачное дно ванночки фотополимерного принтера, через которое свет засвечивает смолу и от которого «отрывается» каждый слой. Это расходник: менять её нужно при проколах (смола протечёт на экран), глубоких царапинах, мутности и сильном провисании. Кроме обычной FEP есть nFEP, PFA и ACF — с меньшей силой отрыва и большим ресурсом. Замена — 15–20 минут: снять рамку, уложить новую плёнку, равномерно затянуть винты, проверить натяжение и герметичность. Ниже — как работает плёнка, виды, признаки износа, замена по шагам, уход и пример.

Как работает плёнка

На каждом слое платформа опускается в смолу почти до дна ванночки, и экран засвечивает тонкий слой смолы между платформой и плёнкой. Затвердевший слой прилипает и к модели, и к плёнке. Когда платформа поднимается, плёнка прогибается вверх и «отщёлкивается» от слоя — отсюда характерный звук отрыва. Хорошая плёнка должна быть прозрачной для ультрафиолета, химически стойкой к смоле, скользкой (чтобы слой легче отходил) и упругой. Этим требованиям отвечают фторполимеры — родственники тефлона: FEP, PFA и их модификации.

Сила отрыва — главный враг плёнки и модели: она растёт с площадью слоя и вязкостью смолы. Каждый отрыв понемногу растягивает плёнку, а острые кусочки затвердевшей смолы в ванне могут её проколоть.

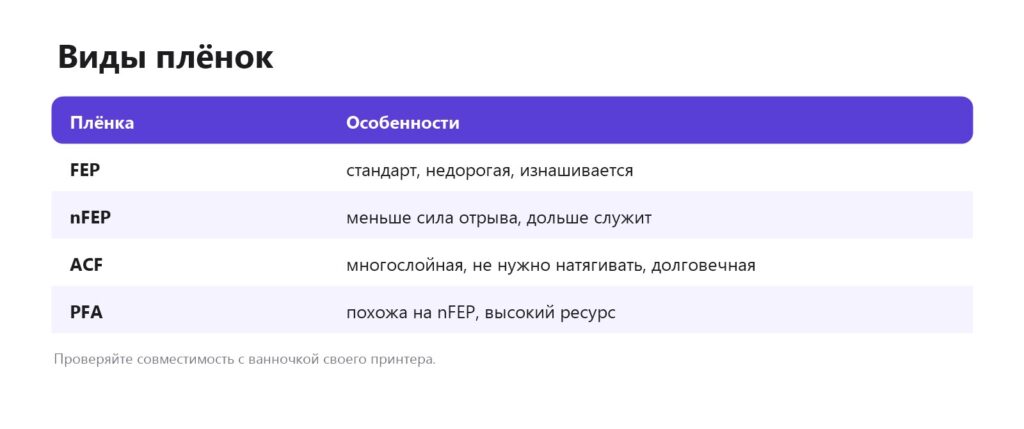

Виды плёнок

• FEP — стандарт, недорогая, хорошо работает, но со временем растягивается и мутнеет. Толщина обычно 0,1–0,15 мм.
• nFEP — модифицированная плёнка с меньшей силой отрыва: модели реже остаются на плёнке, можно быстрее поднимать платформу.
• PFA — свойства близки к nFEP, хороший ресурс.
• ACF — многослойная плёнка, которая ставится без натяжения; очень маленькая сила отрыва и долгий срок службы. Но не все принтеры и не все смолы с ней работают одинаково хорошо — проверьте рекомендации производителя.

Многие современные принтеры поставляются сразу с nFEP или ACF. Если меняете тип плёнки, может потребоваться подстройка скорости подъёма и экспозиции нижних слоёв. Калибровка экспозиции.

Плёнка и сила отрыва: настройки

Срок службы плёнки во многом зависит от того, насколько бережно принтер с ней обращается. Снизить нагрузку помогают настройки печати:

• Медленный подъём на нижних слоях — они самые большие по площади и прилипают к плёнке сильнее всего.
• Двухступенчатый подъём (если поддерживает принтер или прошивка) — первые миллиметры медленно, пока плёнка отрывается, затем быстро.
• Пауза после подъёма и перед засветкой — плёнка успевает выпрямиться, смола — растечься.
• Полые модели и наклон — меньшая площадь сечения слоя.
• Не заполняйте платформу сплошными плоскими моделями — суммарная площадь слоя огромна, и плёнка испытывает максимальную нагрузку.

Многие современные принтеры измеряют силу отрыва датчиком и сами замедляют подъём на больших слоях — это одна из причин, почему у них плёнка служит дольше. Полые модели, как печатать на фотополимерном принтере.

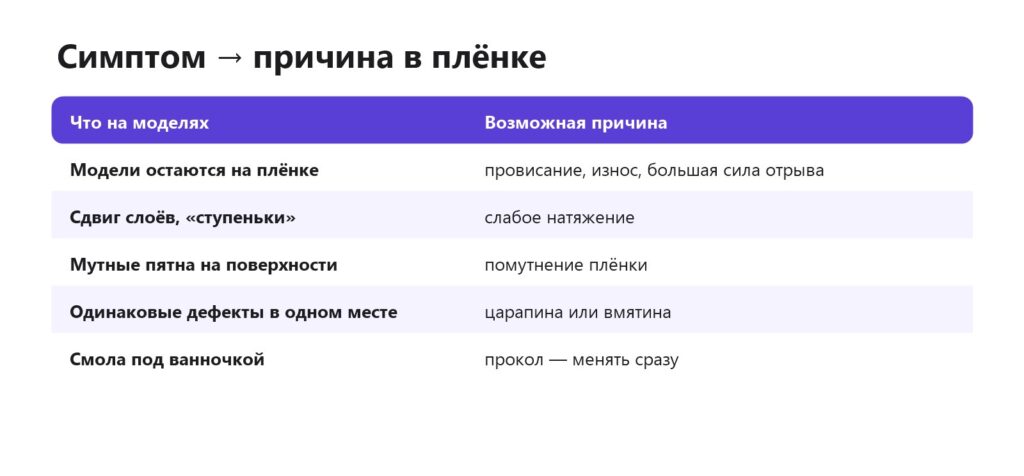

Когда менять

• Прокол или порез — сразу, иначе смола попадёт на экран.
• Глубокие царапины и вмятины в зоне печати — дефекты на моделях.
• Мутность — свет рассеивается, теряется детализация.
• Провисание (у FEP) — модели отрываются, слои сдвигаются.
• Частые срывы печати без других причин.

Посмотрите плёнку на просвет после каждой очистки ванночки — на фоне яркой лампы видны и царапины, и проколы. Мелкие поверхностные царапины вне зоны печати не страшны. Уход за ванночкой.

Замена

• Работайте в перчатках, на чистом столе — пыль под плёнкой видна на моделях.
• Перед разборкой сфотографируйте ванночку: проще собрать в том же порядке.
• Затягивайте винты по кругу постепенно, не до упора сразу, — так натяжение получится равномерным.
• Натяжение FEP: при лёгком постукивании пальцем — звук «барабана» средней высоты; многие используют приложение-тюнер. ACF обычно не требует натяжения — следуйте инструкции.
• Тест на протечку: налейте немного изопропилового спирта или воды в ванночку на бумажное полотенце и подождите 10–15 минут. Мокрое пятно — протечка, пересоберите.

Многие продают готовые ванночки или рамки с уже натянутой плёнкой — замена в два движения. Запасная ванночка удобна и для разных смол: не нужно сливать одну, чтобы печатать другой.

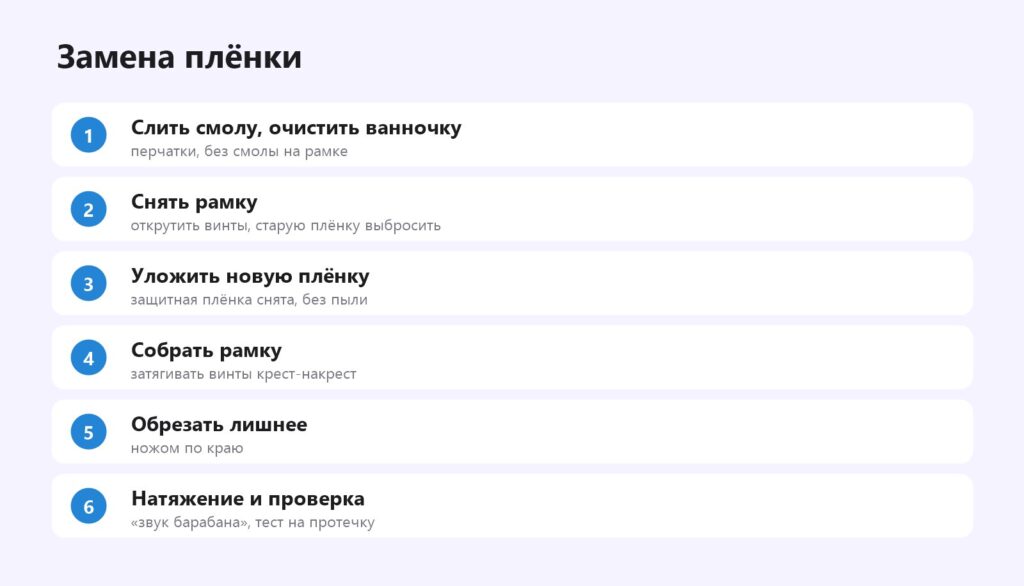

Замена по шагам подробно

1. Слейте смолу через фильтр-воронку обратно в бутылку. Протрите ванночку изнутри бумажным полотенцем, затем изопропиловым спиртом. Смола на рамке и винтах при разборке пачкает всё вокруг.
2. Положите ванночку дном вверх на чистую ровную поверхность и выкрутите винты нижней рамки. Обычно их 12–20.
3. Снимите рамку и старую плёнку. Очистите пазы и уплотнение от засохшей смолы.
4. Подготовьте новую плёнку. Снимите защитную плёнку с обеих сторон, если она есть. Не трогайте рабочую зону пальцами.
5. Уложите плёнку между рамками и проколите отверстия под винты горячим шилом или вставьте винты прямо через плёнку — по инструкции к вашей ванночке.
6. Затягивайте винты по кругу, сначала слегка, затем ещё раз все по порядку до упора. Плёнка должна натянуться равномерно, без складок.
7. Обрежьте лишнюю плёнку по краю рамки.
8. Проверьте натяжение и протечку, затем установите ванночку и выровняйте платформу заново — новая плёнка может немного изменить высоту.

Натяжение: почему важно

Слишком слабо натянутая FEP провисает под весом смолы и при подъёме платформы прогибается сильнее: слой отрывается позже, сила отрыва растёт, а модели сдвигаются и остаются на плёнке. Слишком сильно натянутая — работает жёстко, тоже увеличивает силу отрыва и быстрее рвётся по краю. Правильная плёнка при постукивании звучит как барабан с чистым средним тоном. Приложения-тюнеры для гитары показывают частоту звука: ориентиры для конкретной ванночки часто публикуют производители и сообщества пользователей принтера. Со временем FEP растягивается — проверяйте натяжение раз в несколько печатей.

Как продлить срок службы

• Никогда не используйте металлические инструменты в ванночке — только силиконовые лопатки.
• После срыва печати — сразу очистка ванночки функцией засветки и снятие плёнки-«блина». Модель осталась на плёнке.
• Наклон модели и меньшая площадь слоя — меньше нагрузка при отрыве. Поддержки и ориентация.
• Медленный подъём на больших слоях.
• Тёплая смола — меньше вязкость и сила отрыва. Фотополимер зимой.
• Не оставляйте мусор и осколки поддержек в смоле — фильтруйте её. Повторное использование смолы.
• Печатайте в разных местах платформы, а не всегда в центре: износ распределяется равномерно.

Уход за плёнкой и ванночкой

• После каждой печати проверьте, не осталось ли в смоле кусочков: проведите силиконовой лопаткой по дну.
• После неудачной печати запустите функцию очистки ванночки: принтер засветит всё поле, смола в зоне засветки затвердеет тонким «блином», который вместе с мусором снимается целиком.
• При смене смолы слейте старую, протрите плёнку мягкой салфеткой с изопропиловым спиртом без нажима и дайте высохнуть.
• Не оставляйте смолу в ванне неделями: она густеет, плёнка под её весом провисает, а на дне может образоваться твёрдый осадок пигмента.
• Храните запасную плёнку плоской, в упаковке, вдали от света и пыли.

Типичные ошибки

• Печатать с проколом «пока держит». Протечка на экран обойдётся в разы дороже плёнки.
• Соскребать засохшую смолу металлом. Царапины переносятся на каждую модель.
• Неравномерно затянуть винты. Плёнка натягивается волной, в одном углу провисает.
• Забыть выровнять платформу после замены. Модели не прилипают или первые слои расплющиваются.
• Ставить ACF на принтер, который для неё не предназначен. Иногда нужно другое ПО или настройки подъёма.

Пример

Принтер с обычной FEP, около 60 печатей. Симптомы: модели в центре платформы стали оставаться на плёнке, на просвет видна мутная зона и несколько царапин от шпателя, звук при постукивании глухой. Плёнку заменили на nFEP: 20 минут работы, натяжение по звуку, тест на протечку спиртом — сухо. Экспозицию нижних слоёв оставили, скорость подъёма на обычных слоях подняли на 20 % — nFEP отрывается легче. Срывы прекратились, а время печати немного сократилось.

Если смола попала на экран

1. Выключите принтер.
2. Снимите ванночку, аккуратно уберите смолу бумажным полотенцем и изопропиловым спиртом, не царапая экран.
3. Если смола затекла под защитное стекло или на электронику — обращайтесь в сервис.
4. Поставьте защитную плёнку на экран — её менять дешевле. Экран принтера.

Видео по теме

• Плёнки для 3D-принтеров: FEP, nFEP, ACF — в чём разница — канал «Форум CAD CAM технологий».
• Тестирование фотополимерных плёнок: FEP, nFEP, PFA, ACF — канал 3D Soha.
• Замена плёнки Anycubic Photon Mono X — канал CLUB3D.
• Elegoo Mars 5 Ultra — замена FEP-плёнки — канал mmors grave.

Частые вопросы

Когда менять плёнку FEP?

При проколах, глубоких царапинах, мутности, провисании или частых срывах печати.

Чем nFEP лучше FEP?

Меньше сила отрыва слоя и больше ресурс.

Нужно ли натягивать ACF?

Обычно нет: она многослойная и ставится без натяжения. Следуйте инструкции производителя.

Как проверить натяжение FEP?

Постучать пальцем: звук «барабана» средней высоты. Слабый глухой звук — недотянута.

Как проверить плёнку на протечку?

Налить немного спирта или воды в ванночку на бумажное полотенце и подождать 10–15 минут.

Можно ли чистить плёнку шпателем?

Только силиконовым или пластиковым, без нажима. Металл повредит плёнку.

Сколько служит плёнка?

Зависит от типа, площади моделей и аккуратности: обычная FEP — десятки печатей, nFEP и ACF — заметно дольше. Меняйте по состоянию, а не по счётчику.
