Экран фотополимерного принтера: ресурс, признаки износа и замена

Коротко: в фотополимерном LCD-принтере экран работает как «маска»: пропускает ультрафиолет только там, где нужно засветить слой. Ультрафиолет и нагрев постепенно разрушают экран, поэтому это расходник. Монохромные экраны служат обычно от тысячи до нескольких тысяч часов засветки (по данным производителей), старые цветные — заметно меньше. Признаки износа — мёртвые пиксели, полосы, неравномерная засветка. Проверить экран можно встроенным тестом засветки. Продлевают ресурс защитная плёнка, умеренная экспозиция и аккуратность с ванночкой. Замена — 20–40 минут. Ниже — как работает экран, ресурс, тест, защита, замена по шагам и пример.

Как работает экран

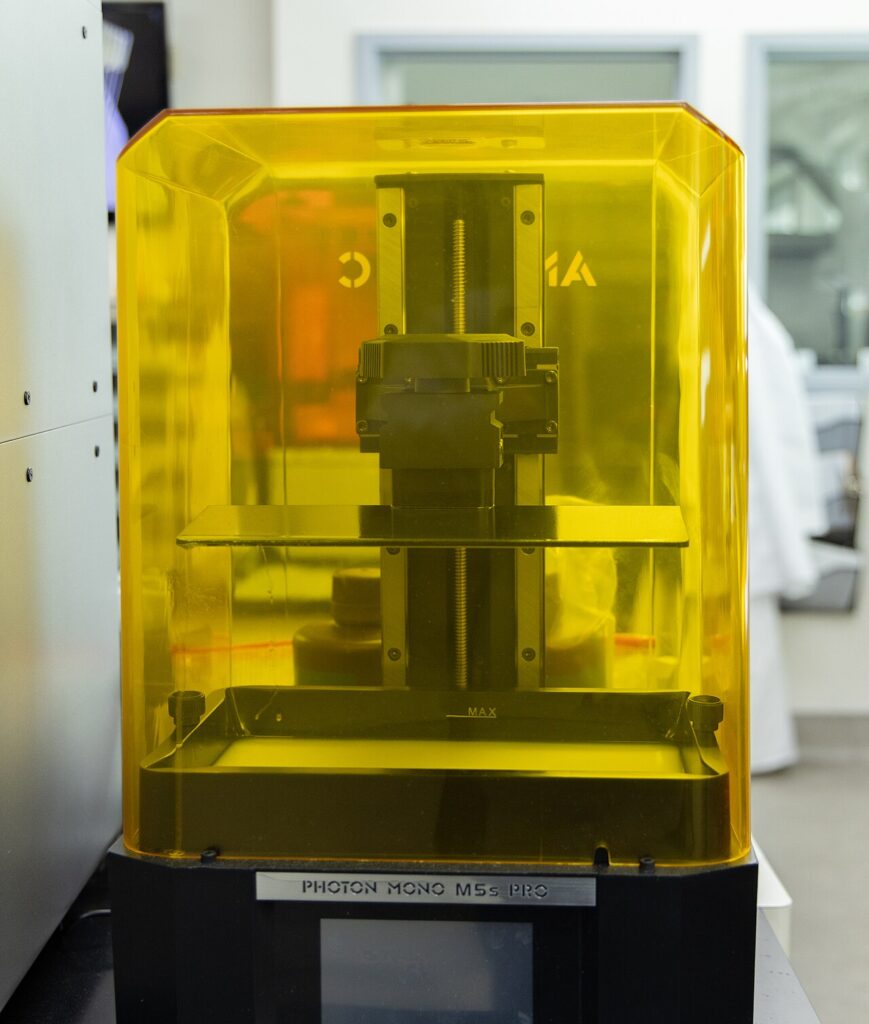

Под ванной со смолой находится матрица ультрафиолетовых светодиодов с линзами — она светит вверх ровным потоком 405 нм. Между ней и дном ванны стоит ЖК-экран: в каждом слое печати он показывает чёрно-белую картинку сечения модели. Прозрачные пиксели пропускают свет, и смола над ними твердеет; чёрные — блокируют. Поэтому разрешение экрана и размер пикселя определяют детализацию в плоскости слоя, а состояние экрана — качество каждой модели. Сам экран не светится ультрафиолетом: он постоянно пропускает через себя мощный поток света и тепла, от этого и изнашивается. SLA, DLP и LCD.

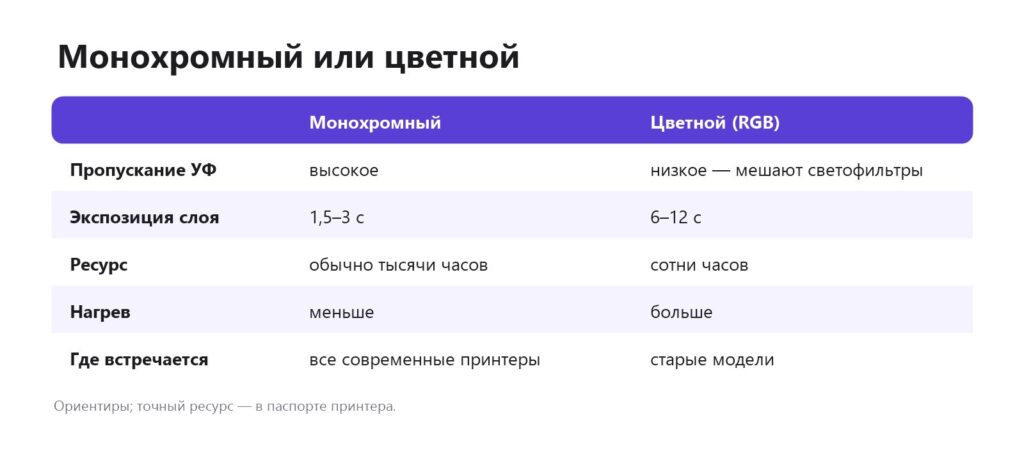

Монохромный и цветной

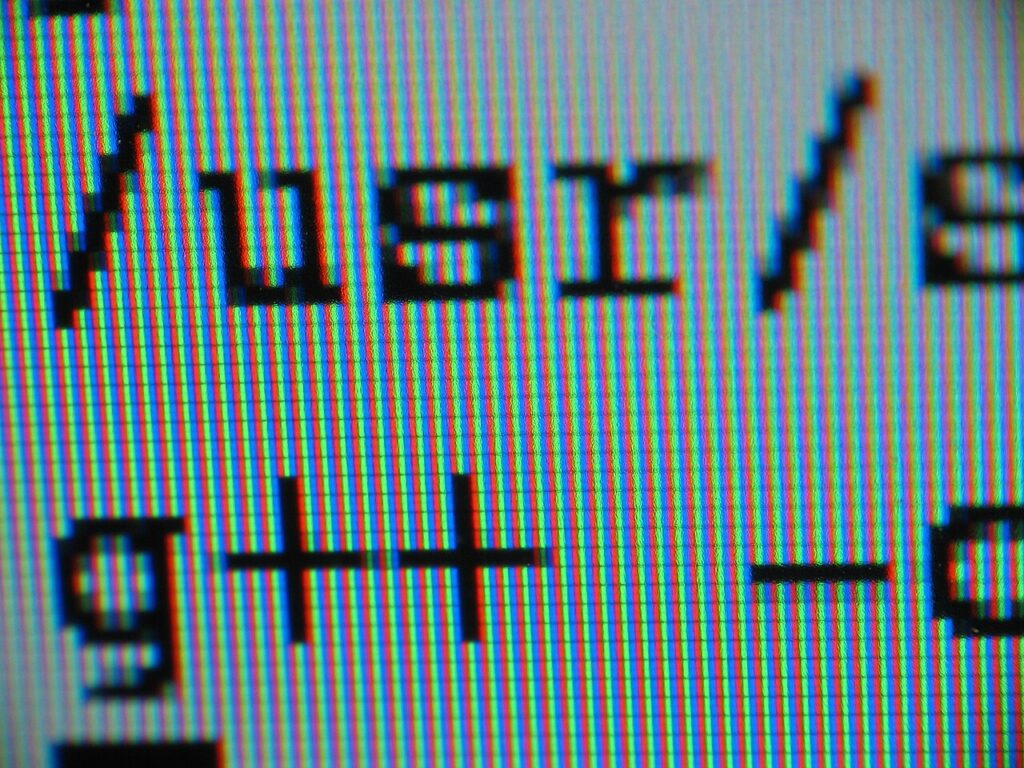

В обычном цветном экране каждый пиксель состоит из трёх субпикселей со светофильтрами — красным, зелёным и синим. Эти фильтры задерживают большую часть ультрафиолета, поэтому смола засвечивается медленно, а экран сильно греется. В монохромном экране фильтров нет: он пропускает в несколько раз больше света, экспозиция короче, нагрев меньше, а ресурс — в разы дольше. Все современные принтеры выпускаются с монохромными экранами. Старый принтер с цветным экраном можно перевести на монохромный, если производитель или сторонние продавцы предлагают совместимую замену. Как разрешение и размер пикселя влияют на печать — выбор фотополимерного принтера.

Ресурс: сколько служит экран

Производители указывают ресурс в часах засветки — то есть только того времени, когда экран реально пропускает ультрафиолет. Для монохромных экранов это обычно от тысячи до нескольких тысяч часов. Чтобы оценить, сколько это в реальности: при слое 0,05 мм и засветке 2 секунды из каждых 8–10 секунд цикла слоя экран засвечивается около четверти времени печати. Печать по 4 часа в день — это примерно час засветки, то есть экран прослужит годы. При интенсивной работе в мастерской — несколько месяцев. Сильно сокращают ресурс перегрев, завышенная экспозиция и длинные нижние слои.

Признаки износа

• Мёртвые пиксели — на моделях появляются точечные дефекты в одном и том же месте платформы, на тесте видны тёмные точки.
• Полосы — вертикальные или горизонтальные линии через весь экран; на моделях — ровные «прорези» или наплывы по линии.
• Неравномерность — модели в одном углу недосвечиваются или отрываются от поддержек. Причиной может быть и износ светодиодов подсветки.
• «Выгорание» — со временем экран пропускает меньше света, и для той же смолы нужна всё большая экспозиция.
• Трещина или скол — смола может затечь внутрь и повредить подсветку; менять сразу.

Тест экрана

1. Снимите ванночку (или положите на экран лист белой бумаги поверх защитного стекла).
2. Запустите в меню «Тест экрана» / «Exposure test» — экран покажет картинку или засветит всё поле.
3. Через светофильтрующие очки или крышку принтера посмотрите на равномерность, полосы и точки.
4. Для точной проверки равномерности напечатайте тонкий тест на всю площадь платформы: недосвеченные зоны проявятся сразу.

Защита экрана

• Защитная плёнка или стекло на экран — если смола протечёт, менять придётся плёнку, а не экран. Берите специальные плёнки для фотополимерных принтеров: обычная плёнка для телефона может задерживать ультрафиолет и давать пузыри, искажающие засветку.
• Целая плёнка ванночки — проверяйте на проколы перед каждой печатью, просвечивая её на свету. Плёнка FEP.
• Никаких металлических инструментов в ванне — шпатель для снятия засохших кусочков только пластиковый.
• Чистка — только мягкая салфетка из микрофибры и изопропиловый спирт, без нажима.
• Фильтрация смолы — засохшие кусочки в ванне при опускании платформы давят на плёнку и экран. После неудачной печати процедите смолу. Повторное использование смолы.

Как продлить ресурс

• Не завышайте экспозицию — подберите тестом. Калибровка экспозиции.
• Тёплая смола (25–30 °C) — меньше экспозиции. Печать в холоде.
• Хорошее охлаждение принтера — не перекрывайте вентиляцию, не ставьте принтер вплотную к стене.
• Не делайте лишних нижних слоёв и не завышайте их засветку: 4–6 слоёв обычно достаточно.
• Не используйте функцию очистки ванночки (засветка всего поля) без нужды.

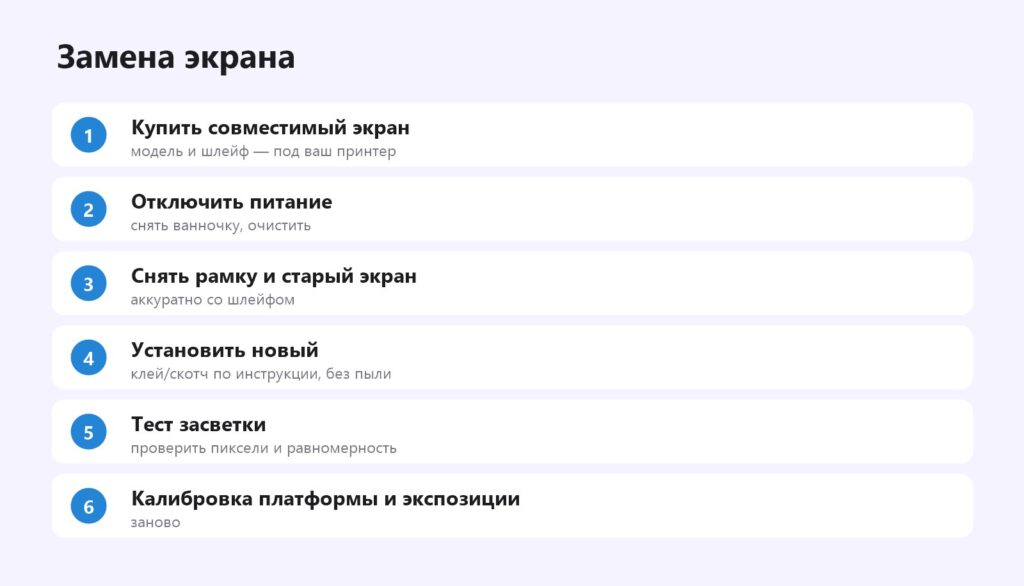

Замена экрана

Покупайте экран точно под модель принтера — разрешение, размер и разъём шлейфа отличаются даже у принтеров одного производителя. Многие производители продают экраны как запчасть; у некоторых моделей экран меняется вместе с рамкой — так проще и меньше риск попадания пыли.

1. Выключите принтер из розетки, снимите ванну и платформу.
2. Очистите поверхность вокруг экрана, чтобы пыль и смола не попали внутрь.
3. Снимите старый экран: подденьте пластиковой картой или срежьте двусторонний скотч по периметру, аккуратно отсоедините шлейф.
4. Удалите остатки скотча и пыль со стекла подсветки.
5. Подключите шлейф нового экрана, проверьте тестом засветки до окончательной фиксации.
6. Закрепите экран скотчем или клеем по инструкции, наклейте защитную плёнку.
7. Откалибруйте платформу и проверьте экспозицию: новый экран пропускает больше света, чем изношенный.

Экран или подсветка: как отличить

Похожие симптомы дают две разные детали — экран и источник света под ним. От этого зависит, что покупать.

• Точечные дефекты и тонкие линии — почти всегда экран: подсветка не может «нарисовать» точку размером с пиксель.
• Размытые тёмные пятна и слабые углы — чаще подсветка: отдельный светодиод потерял яркость или вышел из строя.
• Экран вообще не показывает картинку, но подсветка светит — шлейф, плата или экран.
• Картинка есть, но смола не засвечивается — подсветка или её питание.

Проверить подсветку можно, сняв экран и включив тест засветки: свет должен быть ровным по всей площади. Некоторые мастерские проверяют равномерность УФ-метром по точкам сетки — у хороших принтеров разница между центром и краем не превышает 10–15 %.

Сколько стоит обслуживание

Экран — самая дорогая регулярная запчасть фотополимерного принтера. У небольших принтеров он стоит заметную долю цены нового устройства, у крупных 10–16-дюймовых — ещё больше. Поэтому при выборе принтера стоит заранее проверить, продаётся ли экран отдельно и сколько стоит. Плёнка ванны дешевле, но меняется чаще — раз в несколько десятков печатей или при первом проколе. Защитная плёнка на экран стоит копейки по сравнению с экраном и окупается первой же протечкой. Как выбрать фотополимерный принтер.

Хранение принтера

Если принтер долго не используется, слейте смолу из ванны обратно в бутылку через фильтр, очистите ванну и экран, закройте крышку от пыли и прямого солнца. Смола, оставленная в ванне на недели, густеет и может начать засвечиваться рассеянным светом, а плёнка под её весом растягивается. Перед следующей печатью проверьте экран тестом засветки.

Пример

Принтер с монохромным 6-дюймовым экраном после двух лет печати по выходным. Симптомы: модели в правом верхнем углу платформы стали отрываться от поддержек, а при прежних настройках появилась недосветка. Тест экрана показал ровную засветку без точек, но тонкий тест на всю платформу выявил слабый угол. Проверка: экран сняли и включили подсветку без него — угол светил так же слабо. Виновником оказалась не матрица, а один из светодиодов подсветки. Замена модуля подсветки решила проблему, экран продолжил работать. Вывод: прежде чем покупать экран, проверьте, что неравномерность не из-за источника света.

Типичные ошибки

• Печатать с проколотой плёнкой ванны. Смола протекает на экран и заливает его край — это самая частая причина преждевременной замены.
• Соскребать засохшую смолу с экрана металлическим шпателем. Царапины на экране или защитном стекле переносятся на каждый слой.
• Клеить обычную плёнку для телефона. Она может задерживать ультрафиолет и давать пузыри и разводы на моделях.
• Повышать экспозицию «с запасом». Модели получаются толще, детали заплывают, а экран быстрее изнашивается.
• Покупать «похожий» экран другой модели. Даже при совпадении диагонали разъём и разрешение могут отличаться.

Если смола попала на экран

1. Сразу выключите принтер.
2. Снимите ванну, промокните смолу бумажными полотенцами, не размазывая.
3. Протрите изопропиловым спиртом мягкой салфеткой, без нажима.
4. Проверьте, не затекла ли смола под край экрана. Если затекла — снимите экран и очистите подсветку, иначе смола засохнет внутри.
5. Найдите причину протечки — почти всегда это прокол или износ плёнки ванны.

Видео по теме

• Замена LCD-экрана на фотополимерном принтере Anycubic Photon M3 Plus — канал Anycubic Russia.
• Замена RGB-дисплея на монохромный — канал TechnOrap.
• Защита дисплея фотополимерного принтера — канал TechnOrap.
• Защитная плёнка или стекло — что клеить на дисплей — канал ULik23.

Частые вопросы

Сколько служит экран фотополимерного принтера?

Монохромный — обычно от тысячи до нескольких тысяч часов засветки по данным производителей.

Как проверить экран?

Функцией «Тест экрана» в меню: посмотрите на равномерность, полосы и мёртвые пиксели.

Можно ли защитить экран от смолы?

Да, наклеить защитную плёнку и следить за целостностью плёнки ванночки.

Сложно ли заменить экран?

Обычно 20–40 минут по инструкции. Затем калибровка платформы и экспозиции.

Почему модели в углу недосвечены?

Неравномерная засветка: износ экрана или источника света, или холодная смола.

Что делать, если смола попала на экран?

Выключить принтер, аккуратно убрать смолу спиртом без царапин; если затекла внутрь — снять экран и очистить подсветку или обратиться в сервис.

Можно ли поставить экран с большим разрешением?

Только если производитель предусмотрел такую замену: разрешение экрана связано с платой управления и прошивкой. Произвольный экран другой модели работать не будет.
