DLP, SLA и LCD: чем отличаются фотополимерные технологии

Коротко: все три технологии отверждают жидкую фотополимерную смолу светом, но по-разному: SLA — лазерный луч обводит контур слоя, DLP — проектор засвечивает весь слой сразу, LCD (MSLA) — матрица УФ-светодиодов светит через ЖК-экран, который работает как маска. Для дома, фигурок и миниатюр почти всегда выбирают LCD: доступно, быстро, детализация высокая, но экран — расходник. DLP ценят в ювелирке и стоматологии за стабильность, SLA — в профессиональном прототипировании за гладкость. При этом граница размывается: даже Formlabs, главный производитель лазерных SLA, в новом поколении Form 4 перешёл на LCD-маску. Ниже — как работает каждая технология, что изнашивается, сколько стоит обслуживание и что выбрать.

Общий принцип

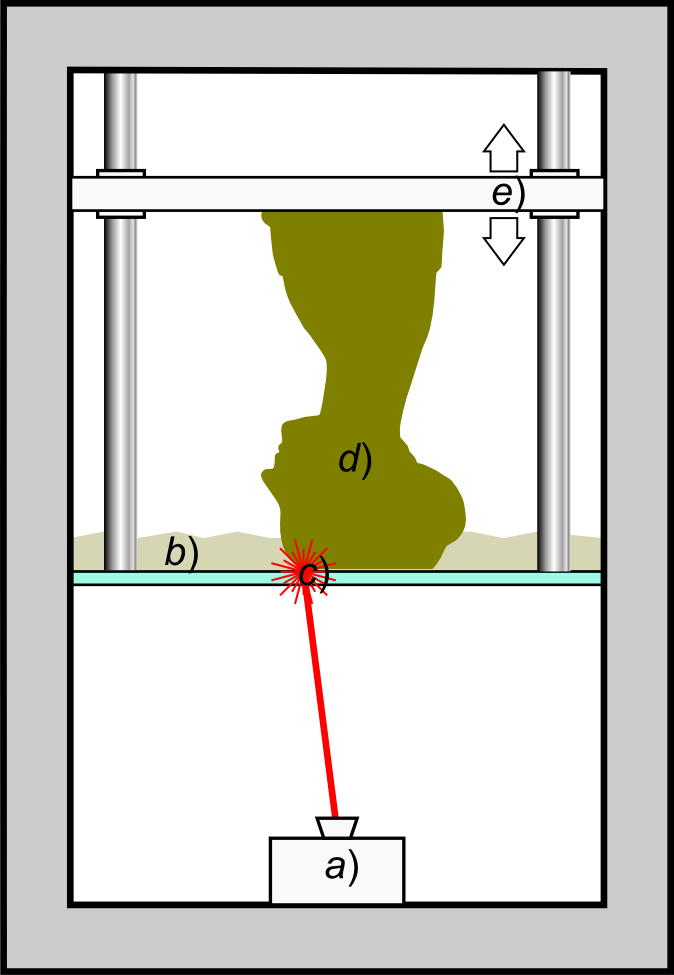

Фотополимерная смола — жидкость, которая твердеет под ультрафиолетом (обычно 405 нм). Принтер засвечивает тонкий слой смолы (0,02–0,1 мм) в форме сечения модели, поднимает платформу, смола затекает под неё — и засвечивается следующий слой. В настольных принтерах свет идёт снизу через прозрачное дно ванны, а модель «растёт» вниз головой на платформе. Технологии различаются только тем, как формируется картинка слоя: лазерной точкой, проектором или маской на экране.

Немного истории

Стереолитография — самая старая технология 3D-печати вообще. Её запатентовал Чак Халл в 1986 году и основал компанию 3D Systems; первые промышленные SLA-машины светили лазером сверху в большую ванну смолы. DLP-чип с микрозеркалами Texas Instruments изобрёл ещё в конце 1980-х для проекторов, а в 3D-печати он прижился в 2000-х. Настоящая революция произошла около 2017–2019 годов, когда появились недорогие LCD-принтеры вроде Anycubic Photon и Elegoo Mars: в них использовали массовые ЖК-экраны от смартфонов, и смоляная печать стала доступна дома. С тех пор экраны перешли с цветных на монохромные — быстрее и долговечнее — и выросли до 16K.

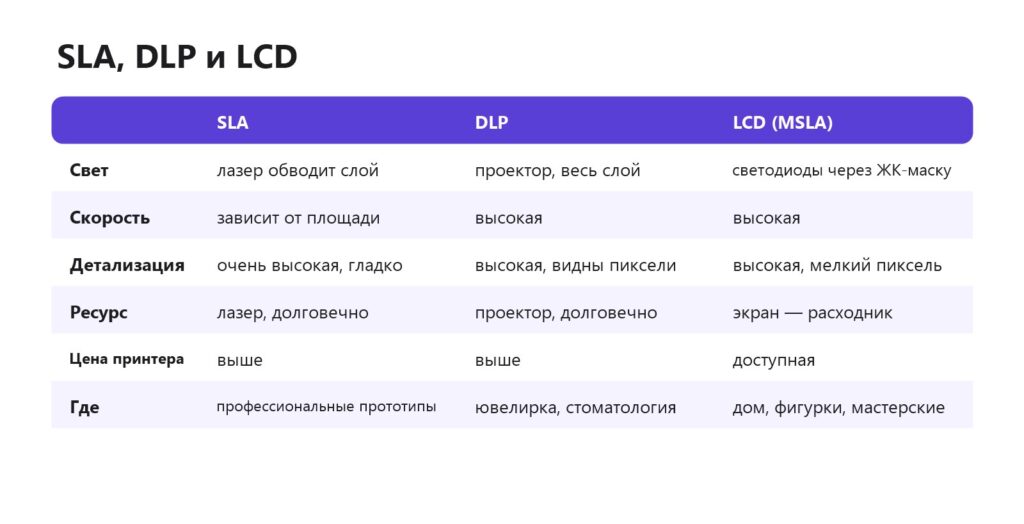

Сравнение

SLA: лазер

Лазер 405 нм с зеркалами-гальванометрами «рисует» каждый слой, как ручка на бумаге: сначала контур, потом штриховка. Пятно лазера в профессиональных принтерах — около 0,08–0,15 мм, но оно не привязано к сетке пикселей, поэтому кривые и наклонные поверхности получаются гладкими, без «лесенки» по осям X и Y.

• Плюсы — очень гладкие поверхности, высокая точность на любой точке платформы, предсказуемый результат с фирменными смолами.
• Минусы — время слоя зависит от площади засветки: десять фигурок на платформе печатаются дольше одной. Принтеры и смолы дороже, многие системы работают только с фирменными картриджами.

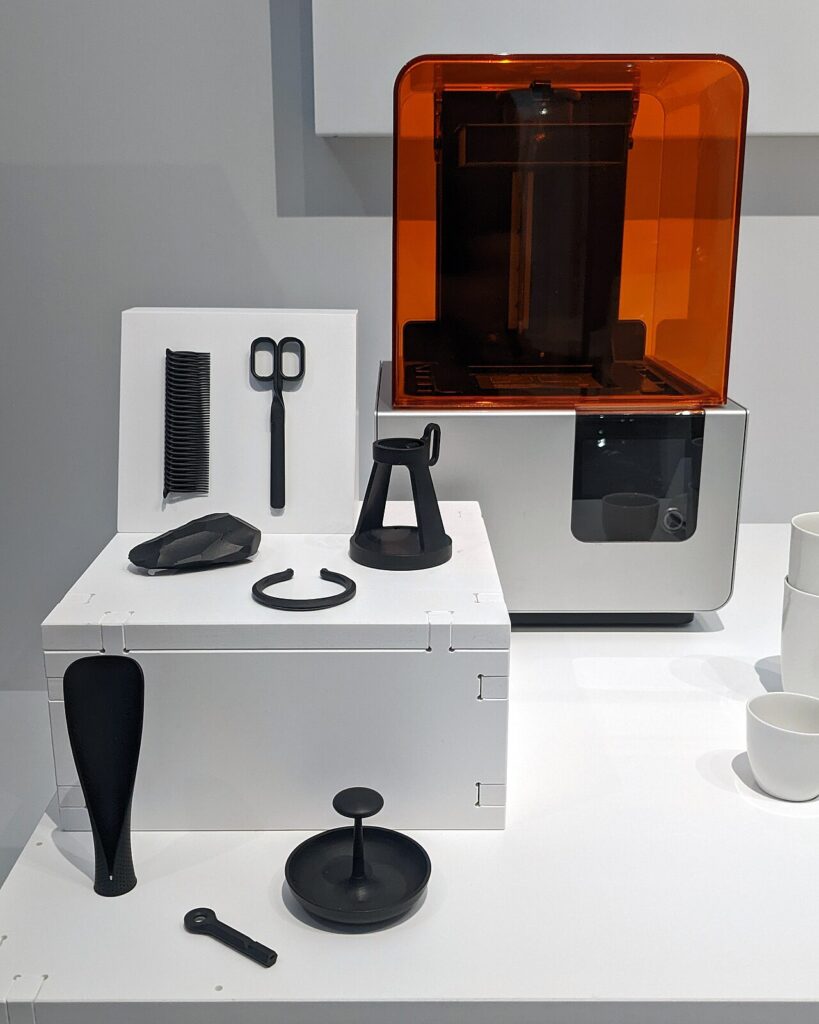

Классика жанра — серия Formlabs Form 2 и Form 3. Сегодня лазерная SLA остаётся в основном в промышленных и инженерных системах.

DLP: проектор

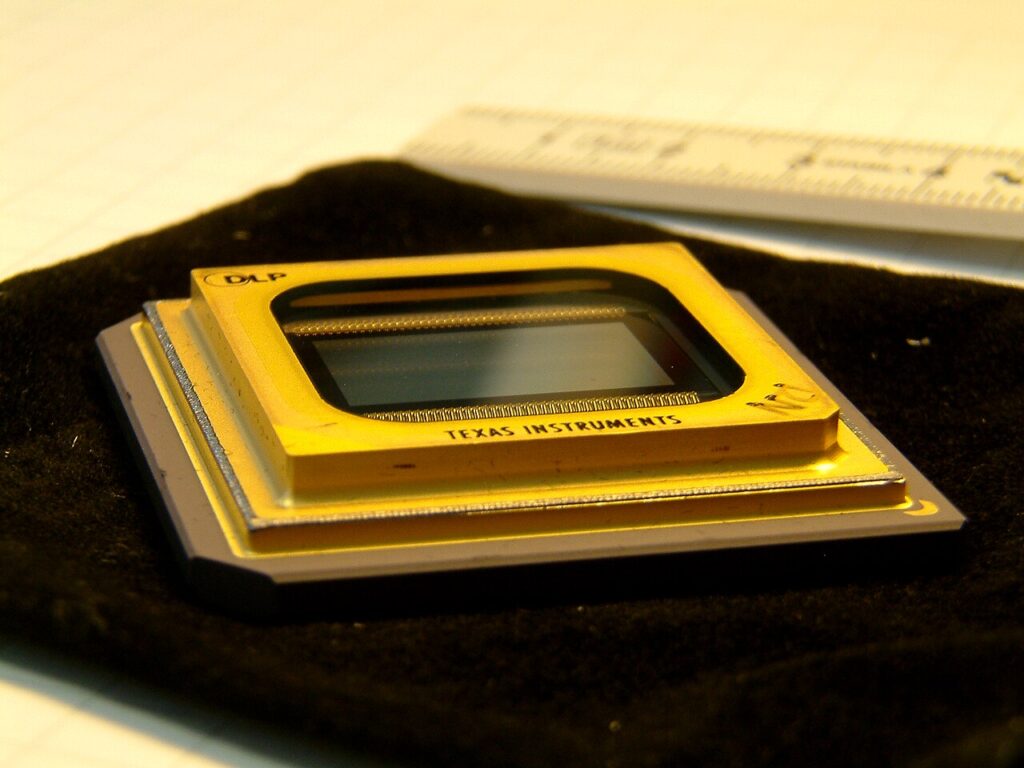

Цифровой проектор засвечивает весь слой сразу. Сердце проектора — DLP-чип: матрица из сотен тысяч или миллионов микрозеркал, каждое из которых наклоняется и направляет свет в линзу или мимо неё. Время слоя не зависит от количества моделей на платформе.

• Плюсы — скорость, стабильность засветки, долговечный источник света, нет экрана-расходника. Многие DLP-системы работают на 385 нм — так засветка точнее в глубину, что важно для ювелирных литьевых смол.
• Минусы — разрешение ограничено чипом: если растянуть картинку на большую платформу, пиксель становится крупнее. Поэтому DLP-принтеры обычно с небольшой рабочей областью. Цена выше, чем у LCD.

Популярен в стоматологии и ювелирном деле, где важны повторяемость и сертифицированные смолы. Ювелирная печать.

LCD (MSLA): маска на экране

Матрица УФ-светодиодов с линзами (коллиматором) светит через монохромный ЖК-экран. Экран показывает чёрно-белую «маску» слоя: прозрачные пиксели пропускают свет, чёрные — блокируют. Отсюда название MSLA — Masked SLA.

• Плюсы — низкая цена принтера, весь слой засвечивается за 1,5–3 с, маленький пиксель: на экранах 12K–16K он около 20 мкм и меньше. Огромный выбор смол 405 нм от разных производителей.
• Минусы — экран изнашивается от ультрафиолета и нагрева и со временем меняется, хотя монохромные экраны живут намного дольше старых цветных. Пиксельная сетка видна на пологих поверхностях — её сглаживает антиалиасинг в слайсере.

Почти все домашние принтеры — Elegoo, Anycubic, Phrozen, Creality, Uniformation — работают по этой технологии. LCD-маску используют и в профессиональном классе: Formlabs Form 4 построен на светодиодной подсветке 405 нм и ЖК-экране с пикселем 50 мкм. Экран принтера: ресурс и замена.

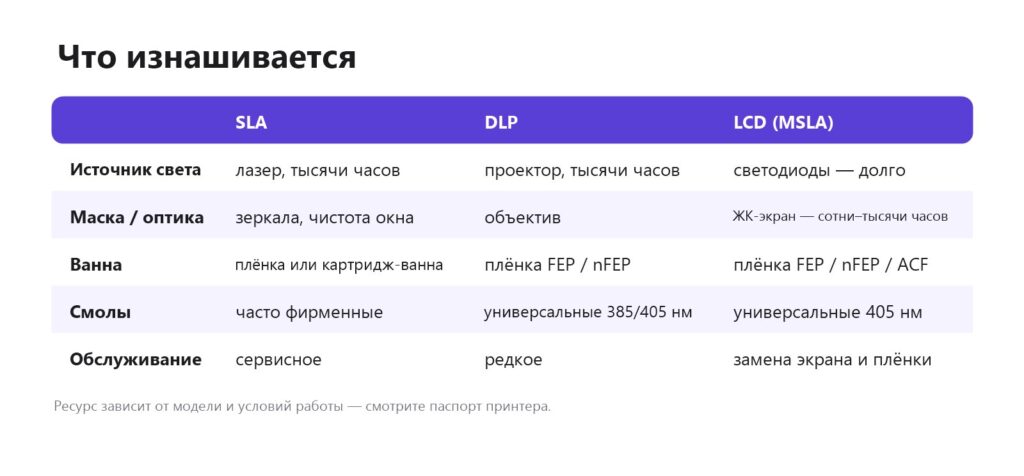

Что изнашивается и сколько стоит обслуживание

У любого фотополимерного принтера есть расходник, общий для всех технологий, — плёнка дна ванны (FEP, nFEP, ACF). Её меняют при царапинах, помутнении или проколах. У LCD добавляется экран: его стоимость обычно — заметная доля цены недорогого принтера, поэтому экран берегут — не перегревают, не оставляют включённым без дела и защищают от пролитой смолы. У SLA и DLP источник света служит дольше, но и ремонт, если что-то случится, сложнее и дороже. Плёнка FEP.

Что общего у всех технологий

• Работа со смолой: перчатки, проветривание, промывка и засветка. Промывка и засветка, безопасность.
• Поддержки и ориентация — модель печатается вниз головой. Поддержки.
• Подбор экспозиции под смолу и принтер. Калибровка экспозиции.
• Смолы 405 нм совместимы с большинством LCD; у профессиональных систем часто свои смолы, а часть DLP работает на 385 нм. Виды смол.
• Чувствительность к температуре: ниже 20 °C смола густеет. Фотополимер зимой.

Как читать характеристики: XY, Z и «K»

В описании фотополимерного принтера обычно три цифры точности, и путать их не стоит:

• Разрешение XY — размер пикселя (у LCD и DLP) или пятна лазера (у SLA) в плоскости слоя. Именно оно определяет, насколько мелкие детали лица или гравировки получатся. Для миниатюр комфортно 20–35 мкм, для ювелирки — меньше 30 мкм.
• Разрешение Z — минимальная высота слоя (обычно 0,01–0,02 мм). На практике фигурки печатают слоем 0,03–0,05 мм: тоньше — дольше, а разница почти не видна.
• «K» экрана — число пикселей по длинной стороне в тысячах: 8K ≈ 7680, 12K ≈ 11520, 16K ≈ 15120. Само по себе это не точность: поделите ширину экрана на число пикселей, чтобы получить размер пикселя.

Ещё важна равномерность засветки: если по краям экрана свет слабее, модели на краю платформы недосвечиваются. У хороших LCD-принтеров равномерность заявляют от 90 %, и это стоит проверить в обзорах так же, как разрешение.

Другие технологии на смоле

Кроме трёх основных, есть промышленные варианты, с которыми можно встретиться при заказе печати:

• CLIP / DLS (Carbon) — DLP-засветка через проницаемое для кислорода окно: смола у дна не твердеет, и печать идёт почти непрерывно, без отрыва каждого слоя. Используется для серийных деталей — подошв, амортизаторов, медицинских изделий.
• PolyJet (Stratasys) и MJP — печатающая головка, как у струйного принтера, наносит капли смолы и сразу засвечивает их лампой. Позволяет печатать разными цветами и материалами одновременно, включая мягкие и прозрачные.
• Двухфотонная литография — лазер отверждает смолу только в точке фокуса внутри объёма; так печатают микроструктуры размером в микрометры для науки и микрооптики.

Для домашнего пользователя это скорее эрудиция, но если вам предлагают «печать на Carbon» или «полиджет», теперь понятно, что за этим стоит.

Пример: одна задача — три технологии

Нужно напечатать 12 миниатюр 32 мм. На LCD-принтере с экраном 10 дюймов все 12 помещаются на платформу, при слое 0,05 мм и засветке 2,5 с печать займёт около 3 часов — столько же, сколько одна миниатюра. На DLP-принтере с небольшой платформой поместится, допустим, 6 штук: две печати по 3 часа, зато детали получатся стабильнее по всей площади. На лазерном SLA время слоя растёт с числом моделей: 12 миниатюр займут заметно дольше одной, но поверхность будет самой гладкой. Для хобби вывод очевиден — LCD; для мастерской, где нужна повторяемость и сертифицированные смолы, считают стоимость часа и расходников.

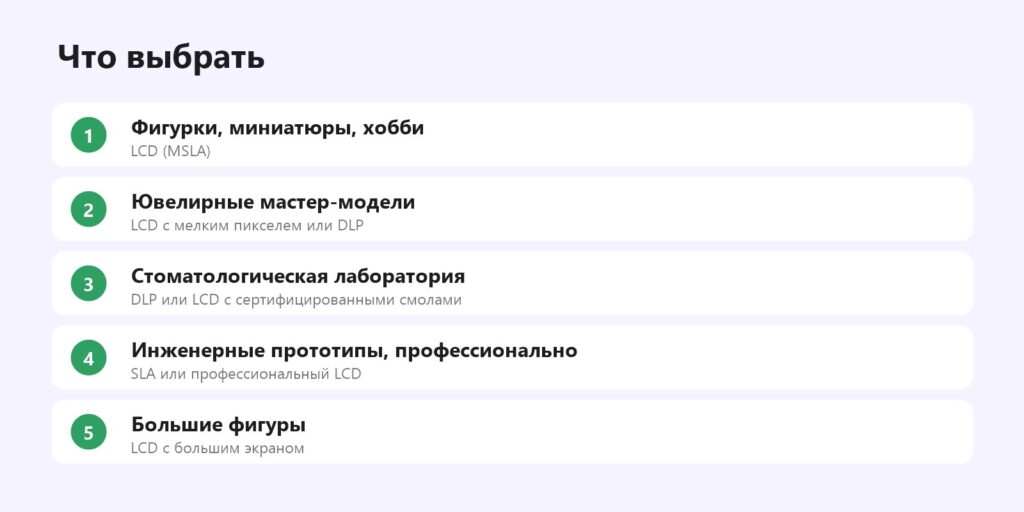

Что выбрать

Для дома и хобби выбор фактически сводится к LCD-принтерам разных размеров и разрешений — как выбрать фотополимерный принтер. Сравнение с FDM — фотополимерный или FDM, все технологии — технологии 3D-печати.

Типичные заблуждения

• «SLA — это любой смоляной принтер». В быту так говорят, но строго SLA — только лазерная технология.
• «Больше K — всегда лучше». Разрешение экрана имеет смысл только вместе с его размером: 16K на 14 дюймах и 8K на 7 дюймах дают близкий размер пикселя.
• «DLP устарел». В стоматологии и ювелирке DLP-системы активно используются благодаря стабильности и сертифицированным смолам.
• «Смола от одного принтера не подходит к другому». Для LCD 405 нм смолы в основном универсальны — нужно лишь подобрать экспозицию.

Видео по теме

• Разница технологий LCD, SLA и DLP — канал «Новости из мира 3D».
• С чего начать 3D-печать смолой — канал 3DIY.
• Фотополимерка для технарей: физика процесса и настройки — канал Mad Mek.
• Гид по фотополимерным смолам — канал «Новости из мира 3D».

Хотите фигурку или деталь из смолы без покупки принтера? Печать на фотополимерном принтере в нашей студии.

Частые вопросы

Чем DLP отличается от LCD?

DLP засвечивает слой проектором с чипом микрозеркал, LCD — светодиодами через ЖК-экран. LCD дешевле и с большой платформой, у DLP долговечнее источник света и нет экрана-расходника.

Что такое MSLA?

Masked SLA — то же, что LCD-печать: свет проходит через ЖК-маску, которая показывает форму слоя.

Какая технология лучше для фигурок?

LCD (MSLA): доступно, быстро и детально. Все популярные домашние принтеры для миниатюр — LCD.

Чем хороша SLA?

Гладкие поверхности без пиксельной сетки и высокая точность на всей платформе. Минус — время слоя растёт с площадью засветки.

Нужно ли менять экран в LCD-принтере?

Да, со временем: экран — расходник. Монохромные экраны служат намного дольше старых цветных, но их ресурс всё равно ограничен.

Подходят ли смолы от LCD для DLP?

Если длина волны совпадает (обычно 405 нм), часто да, но экспозицию нужно подобрать заново. Для DLP на 385 нм нужны смолы под эту длину волны.

Что точнее — SLA или LCD?

У современных LCD с маленьким пикселем детализация сопоставима с SLA. SLA выигрывает в гладкости кривых поверхностей и стабильности на крупных деталях.
