Коротко: Lychee Slicer — один из самых популярных слайсеров для фотополимерных (смоляных) принтеров. Его любят за удобную работу с поддержками: наглядное обнаружение островков и присосок, гибкие пресеты лёгких, средних и тяжёлых поддержек, автоподдержки и быструю ручную правку. Есть бесплатная версия Lite (с рекламой при экспорте и урезанными функциями) и платная Plus. Порядок работы: принтер → модель → ориентация → полость и дренаж → поддержки → проверка островков и срезов → экспорт. Ниже — пошагово, с настройками, типичными ошибками, видео и сравнением с Chitubox.

Что такое Lychee и кому он нужен

Lychee разрабатывает французская компания Mango3D. В отличие от FDM-слайсеров, где главная работа — настройка скорости, температуры и заполнения, в смоляной печати успех почти целиком решают ориентация и поддержки. Модель печатается вверх ногами: каждый слой отрывается от плёнки ванны, и если какая-то часть не держится на поддержке, она остаётся в ванне. Lychee построен вокруг этой задачи: он показывает, какие участки начнут печататься «в воздухе», где образуется вакуумная чаша, и даёт удобные инструменты, чтобы это исправить.

Он подходит владельцам практически любых популярных принтеров на ЖК-матрице (MSLA): Elegoo, Anycubic, Phrozen, Creality и других — в списке сотни моделей. Если вы только начинаете со смолой, сначала прочитайте как печатать на фотополимерном принтере и о безопасности работы со смолой.

Установка и версии

Скачайте программу с официального сайта mango3d.io (Windows, macOS, Linux) и создайте бесплатный аккаунт — без входа программа не работает. Версии:

• Lite (бесплатная) — полный базовый цикл: импорт, ориентация, поддержки, полость, экспорт. При экспорте показывается реклама, часть продвинутых инструментов недоступна или ограничена.
• Plus (платная, подписка) — новая система автоподдержек, рисование поддержек кистью, сеточные и проекционные поддержки, расширенная полость с автоматическими «заглушками», полный режим нескольких платформ, экспорт без рекламы.

Набор функций и названия тарифов Mango3D меняет, поэтому перед покупкой сверьтесь с сайтом. Для домашней печати миниатюр и фигурок многим хватает бесплатной версии.

Пошагово: первая модель

1. Выберите принтер

При первом запуске выберите свой принтер из списка. От этого зависят размер платформы, разрешение экрана и формат файла для экспорта. Если принтера нет в списке, обновите программу — новые модели добавляют регулярно.

2. Импортируйте модель

Перетащите STL, OBJ или 3MF в окно. Если модель огромная или «битая», Lychee предложит починить сетку. Масштаб проверяйте сразу: многие миниатюры выкладываются под 28 или 32 мм, а фигурки — в разных масштабах. Где скачать модели.

3. Ориентация

Автоориентация предлагает положение с учётом площади слоёв и островков, но почти всегда стоит поправить вручную. Правила:

• Наклоните модель на 30–45°, чтобы площадь каждого слоя была меньше — меньше сила отрыва от плёнки.
• Лицо фигурки и важные детали разверните от платформы: следы поддержек останутся на спине и снизу.
• Не ставьте большие плоские поверхности параллельно платформе.
• Избегайте ориентации, в которой образуется «чаша» открытой стороной к платформе (об этом ниже).

4. Полость и дренаж

Фигурки крупнее 5–6 см выгодно делать полыми: экономия смолы до 60–70 % и меньше сила отрыва. Функция Hollowing со стенкой 2–3 мм, затем Holes — минимум два отверстия диаметром 3–5 мм у платформы: через одно выходит смола, через другое входит воздух. Без отверстий внутри остаётся жидкая смола, а модель может треснуть через несколько недель. Полые модели.

5. Поддержки

• Выберите пресет автоподдержек под размер модели и нажмите «Auto Supports».
• Включите обнаружение островков — новые островки подсвечиваются метками на модели; в каждый должна идти поддержка.
• Удалите поддержки с лица и мелких деталей, если они стоят там, где без них можно обойтись.
• Под массивные части добавьте тяжёлые поддержки, длинные ряды свяжите связями (braces) — они не дают поддержкам гнуться.
• Добавьте подложку (raft) — она удерживает весь «лес» на платформе.

Общие правила — поддержки для фотополимера.

6. Островки и присоски

Островок — участок, который впервые появляется в слое и ни на что не опирается: кончик пальца, нижняя точка уха, край плаща. Без поддержки он прилипнет к плёнке и испортит ванну. Присоска (suction cup) — замкнутая полость, открытая в сторону плёнки: при каждом отрыве в ней возникает вакуум, который отрывает модель от поддержек или разрывает стенку. В Lychee есть детектор присосок; лечится поворотом модели или отверстием в «дне» чаши.

7. Проверка и экспорт

Прокрутите срезы ползунком снизу вверх: на каждом слое не должно быть «висящих» областей. Затем экспортируйте файл в формате своего принтера (ctb, goo, pwmx и другие — Lychee подставит нужный). Время засветки задайте по тесту для конкретной смолы, а не «как у всех». Калибровка экспозиции.

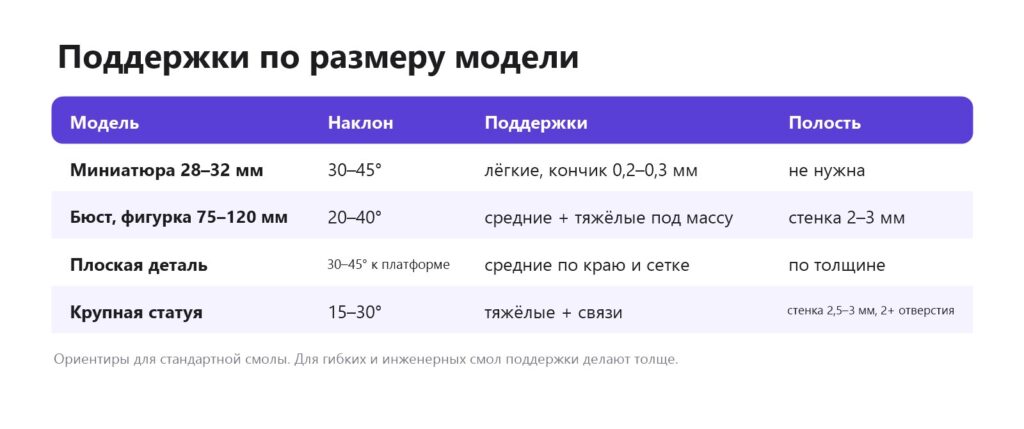

Поддержки по размеру модели

Чем тоньше кончик поддержки, тем меньше след, но тем слабее удержание. Для миниатюр начинают с кончика 0,2–0,3 мм, для крупных моделей — 0,4–0,6 мм и больше. Глубина врезания кончика в модель — 0,1–0,3 мм: меньше — поддержки отваливаются, больше — остаются ямки. Если после печати много следов, читайте как убрать следы поддержек.

Пример: фигурка 100 мм

Фигурка воина высотой 100 мм из стандартной серой смолы. В исходной ориентации (стоя) площадь слоя на уровне плаща — около 15 см², расход — 95 мл. Шаги: наклон 35° назад и 15° вбок, лицо вверх; полость со стенкой 2,5 мм и два отверстия 4 мм на подошве — расход упал до 42 мл; автоподдержки средним пресетом дали около 180 точек, вручную убрано 14 с лица и рук, добавлено 6 тяжёлых под плащ и 3 точки на найденные островки (кончики пальцев). Детектор присосок нашёл чашу в шлеме — повернули модель ещё на 10°. Печать при слое 0,05 мм заняла около 6 часов и прошла без отрывов.

Параметры печати в профиле смолы

Кроме поддержек, перед экспортом проверьте параметры печати — в Lychee они хранятся в профиле смолы и попадают в файл:

• Высота слоя — 0,05 мм для фигурок и миниатюр (баланс детализации и времени), 0,03 мм для ювелирки и мельчайших деталей, 0,1 мм для крупных технических деталей.
• Время засветки слоя — у современных монохромных экранов обычно 1,5–3 с для стандартной смолы при слое 0,05 мм. Точное значение — только по тесту.
• Нижние слои — 4–6 слоёв с засветкой 20–35 с, чтобы подложка надёжно прилипла к платформе. Слишком много нижних слоёв ухудшает отделение модели от платформы.
• Высота и скорость подъёма — 5–8 мм при 60–90 мм/мин для обычных моделей; для крупных площадей скорость снижают, чтобы уменьшить силу отрыва.
• Пауза перед засветкой — 0,5–1 с, чтобы смола успела растечься под платформой. Для густых смол — больше.

Если модель не прилипает к платформе, начните с проверки уровня платформы и нижних слоёв: смола не прилипает к платформе. Полосы на стенках чаще связаны с механикой и скоростью подъёма: полосы на моделях из смолы.

После печати

Слайсер — только половина дела. После печати модель моют в изопропиловом спирте или специальной жидкости (для водосмываемой смолы — в воде), сушат и досвечивают ультрафиолетом. Поддержки удобнее срезать до окончательной засветки, пока смола чуть мягче: меньше сколов и следов. Подробно — как мыть и засвечивать фотополимер.

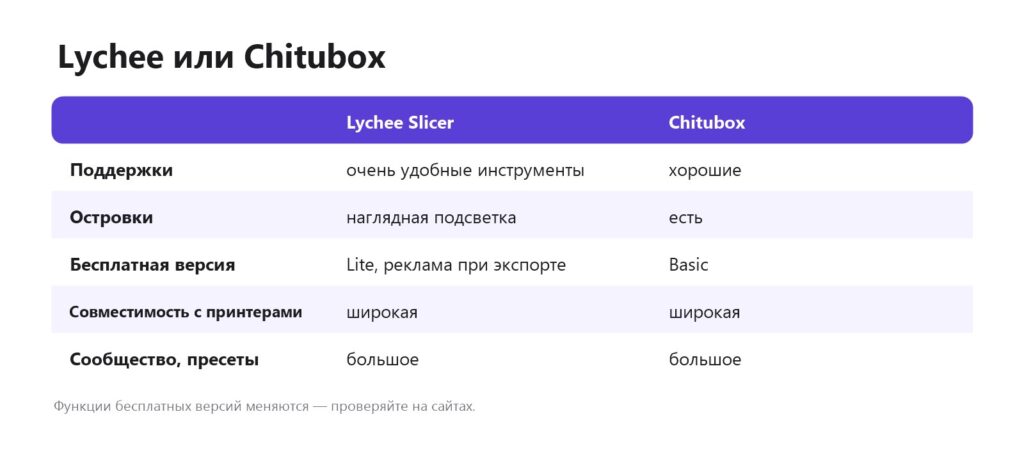

Lychee или Chitubox

Многие используют оба: поддержки ставят в Lychee, а нарезают в слайсере, который лучше работает с конкретным принтером. Ещё одна альтернатива — фирменные слайсеры производителей принтеров. Подробно — Chitubox: как пользоваться.

Типичные ошибки

• Довериться автоподдержкам без проверки. Автоматика экономит время, но островки на кончиках пальцев и присоски часто остаются.
• Сделать полость без отверстий. Внутри останется смола: модель будет тяжёлой и может треснуть.
• Печатать плоскость параллельно платформе. Большая площадь слоя — сильный отрыв, деформация и отслоение.
• Сильно уменьшить модель с готовыми поддержками. Поддержки станут слишком тонкими и не удержат её.
• Взять экспозицию «с форума». Время засветки зависит от смолы, экрана и температуры — делайте тест.
• Печатать в холодном помещении. Ниже 20 °C смола густеет и хуже отрывается. Фотополимер зимой.

Советы

• Покупая модели, ищите «presupported» — с готовыми поддержками от автора; их можно сразу нарезать.
• Сохраняйте проект Lychee с поддержками — модель можно перепечатать без повторной работы.
• Заполняйте платформу несколькими моделями: время печати зависит от высоты, а не от количества.
• Используйте автоматическую расстановку для плотной компоновки, но оставляйте зазоры между поддержками соседних моделей.

Видео по теме

• Разбор настроек слайсера Lychee, часть 1 — канал «Новости из мира 3D».
• Lychee: разбор настроек на русском, часть 2 — тот же канал.
• Обзор Lychee Slicer 7.6 для новичков и профи — канал 3D Soha.
• Hollowing, Lattice Infill and Drain Holes — официальный канал Lychee (англ.): полость и дренаж.
• Suction Cup Detector in Lychee Slicer — официальный канал Lychee (англ.): детектор присосок.

Если не хочется разбираться с поддержками и смолой самому, фигурку можно заказать: печать на фотополимерном принтере и покраска модели художником.

Частые вопросы

Lychee Slicer бесплатный?

Есть бесплатная версия Lite с рекламой при экспорте и ограничениями и платная Plus по подписке с расширенными функциями.

Чем Lychee лучше Chitubox?

Многие считают удобнее его инструменты поддержек, подсветку островков и детектор присосок. По нарезке и базовым функциям программы близки.

Как найти островки в Lychee?

Включите обнаружение островков — они подсвечиваются на модели метками; в каждый должна идти поддержка. Затем проверьте срезы ползунком.

Можно ли сделать модель полой в Lychee?

Да, функцией Hollowing со стенкой 2–3 мм; обязательно добавьте минимум два отверстия Holes у платформы.

Поддерживает ли Lychee мой принтер?

Список включает сотни моделей MSLA и DLP. Выберите свою в настройках; если её нет — обновите программу.

Что такое presupported-модели?

Модели с готовыми поддержками от автора — их можно сразу нарезать и печатать.

Почему модель отрывается от поддержек?

Слишком тонкие кончики, мало поддержек под массивными частями, присоска или недостаточная экспозиция. Проверьте детектор присосок и сделайте тест засветки.
