Полосы и слои на моделях из смолы: причины и как убрать

Коротко: полосы на фотополимерных моделях бывают двух видов. Регулярные — с одинаковым шагом по всей высоте — указывают на механику оси Z: люфт, грязный или изогнутый винт, незатянутая платформа. Одиночные или нерегулярные — на процесс: смена температуры смолы, пауза или перезапуск печати, слои с большой площадью и сильным отрывом от плёнки, неперемешанная смола. А «ступеньки» на пологих поверхностях — это сами слои: их убирают тонким слоем, сглаживанием (анти-алиасингом) и ориентацией. Ниже — как отличить, причины и настройки.

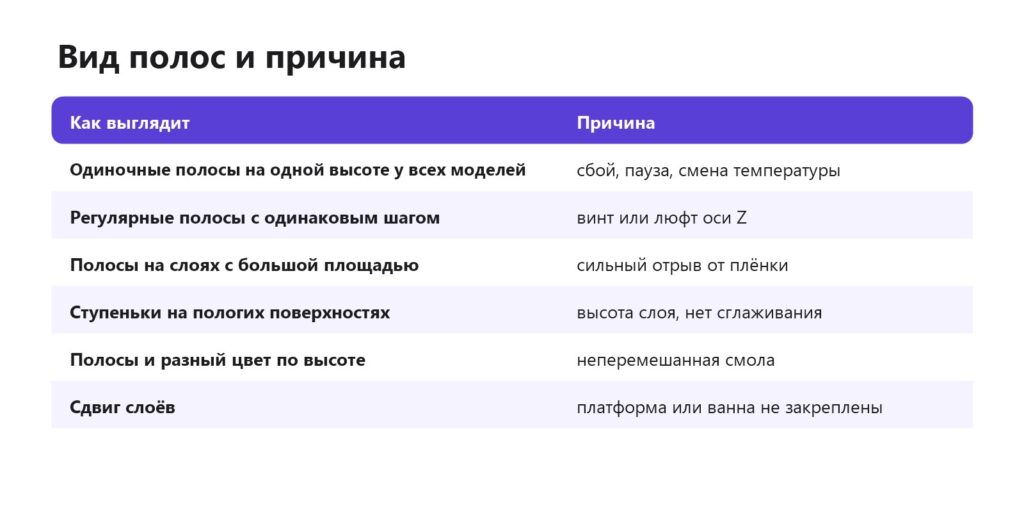

Определите вид полос

Положите модель под боковой свет и посмотрите, где полосы. Удобно напечатать простой цилиндр высотой 50 мм: на нём регулярность полос видна сразу. Если полосы на одной высоте у всех моделей на платформе — это событие во времени (перепад температуры, пауза, изменение настроек на этом слое). Если они на высоте, где модель резко расширяется, — это отрыв.

Механика оси Z

Регулярные полосы с шагом, кратным шагу винта (обычно 2–8 мм), — признак проблемы винта или направляющих:

• Грязный или сухой винт — капли застывшей смолы и пыль. Очистите спиртом и смажьте по инструкции производителя (обычно тонкий слой литиевой смазки или PTFE-смазки).
• Люфт — покачайте платформу руками при включённом моторе. Люфт в гайке винта или в каретке подтягивают винтами регулировки, изношенную антилюфтовую гайку меняют.
• Незатянутая платформа или ванна — проверьте все винты и фиксаторы, ванна должна стоять без качания.
• Изогнутый винт — редко, обычно после падения принтера; заметно на глаз при вращении.

Температура смолы

Время засветки, вязкость и усадка зависят от температуры. Если в комнате вечером холодает или включается кондиционер, слои, напечатанные в разное время, получаются немного разными — появляется полоса. Держите смолу 25–30 °C стабильно: обогрев камеры, закрытый корпус, без сквозняков. Фотополимер зимой.

Отрыв от плёнки

На слоях с большой площадью плёнка сильнее тянет модель вниз, модель и поддержки на мгновение деформируются, и слой ложится чуть смещённым. На модели это видно как полоса на высоте самого широкого сечения. Решения:

• Наклон модели на 30–45° — площадь каждого слоя меньше.
• Пауза перед засветкой 0,5–1 с — смола успокаивается, плёнка выравнивается.
• Медленный подъём на отрыве, двухступенчатый подъём в слайсере.
• Натянутая, чистая плёнка. Плёнка FEP.

Смола

Пигменты в смоле со временем оседают. Неперемешанная смола засвечивается неравномерно: внизу ванны пигмента больше, чем наверху. Перед печатью встряхните бутылку 1–2 минуты и перемешайте смолу в ванне силиконовой лопаткой. Остатки старой смолы с застывшими частицами процеживайте через фильтр. Виды смол.

Заметные слои и ступеньки

Даже на исправном принтере пологие поверхности показывают слои. Что помогает:

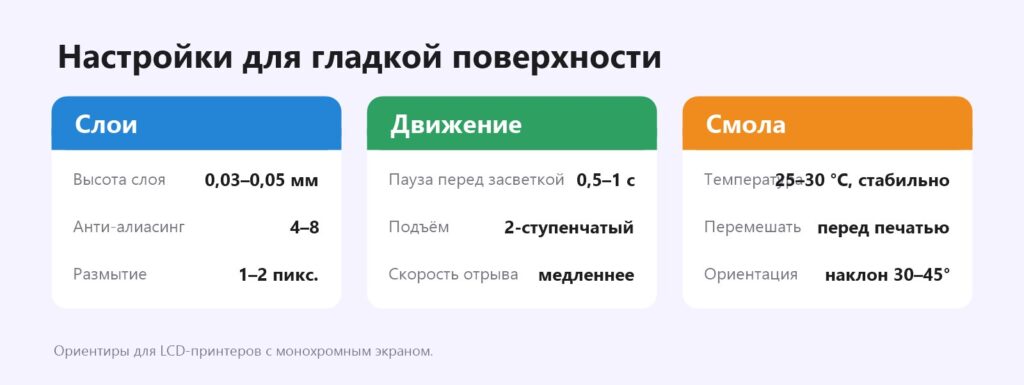

• Высота слоя 0,03–0,05 мм — для миниатюр и ювелирки; 0,05 — разумный компромисс по времени.
• Анти-алиасинг (сглаживание пикселей по контуру) 4–8 и небольшое размытие — убирают «лесенку» пикселей в плоскости XY, а с ней и часть ступенек.
• Ориентация — избегайте почти горизонтальных поверхностей на видимых местах.

Настройки находятся в Chitubox и Lychee. Chitubox, Lychee Slicer.

После печати

Остаточные полосы убирают шлифовкой мокрой наждачкой P600–P1000 и грунтом перед покраской. На миниатюрах с мелкими деталями полосы часто становятся почти незаметны после первого слоя грунта. Как покрасить фигурку из смолы.

Порядок поиска причины

1. Напечатайте цилиндр 50 мм без поддержек прямо на платформе.
2. Полосы регулярные — чистка и смазка винта, проверка люфта.
3. Полосы одиночные — проверьте, что происходило в это время: температура в помещении, пауза, открывали ли крышку.
4. Полосы только на сложной модели — наклон, пауза перед засветкой, медленный подъём.

Меняйте по одному параметру за раз, иначе не поймёте, что именно помогло.

Частые вопросы

Почему на модели из смолы полосы?

Регулярные — ось Z (винт, люфт); одиночные — температура, пауза, отрыв на широких слоях или неперемешанная смола.

Как убрать заметные слои на фотополимере?

Слой 0,03–0,05 мм, анти-алиасинг, наклон модели; после печати — шлифовка и грунт.

Влияет ли температура в комнате?

Да, перепады температуры меняют засветку и дают полосы. Держите 25–30 °C стабильно.

Нужно ли смазывать винт оси Z?

Да, периодически очищать от смолы и смазывать по инструкции производителя.

Что такое анти-алиасинг?

Сглаживание краёв пикселей экрана, которое делает контуры и наклоны ровнее.

Зачем перемешивать смолу?

Пигменты оседают; неравномерная смола засвечивается по-разному и даёт полосы.
