Размеры напечатанной детали не совпадают: как добиться точности

Коротко: для хорошо настроенного FDM-принтера реальная точность — около ±0,1–0,2 мм на детали размером 20–100 мм. Больше отклонения обычно дают: переэкструзия (всё больше на 0,1–0,3 мм), слоновья нога (низ шире), отверстия меньше из-за укладки по дуге, ремни или люфт одной оси и усадка пластиков вроде ABS и нейлона. Порядок настройки: калибровка потока → компенсация слоновьей ноги → калибровочный куб → компенсации XY и отверстий в слайсере → допуски в модели. Ниже — как найти причину по замерам, что настраивать и почему не стоит сразу трогать шаги осей.

Какая точность реальна

Для деталей, которые должны стыковаться, надёжнее закладывать зазоры в модели, чем добиваться «нулевой» точности. Допуски и посадки.

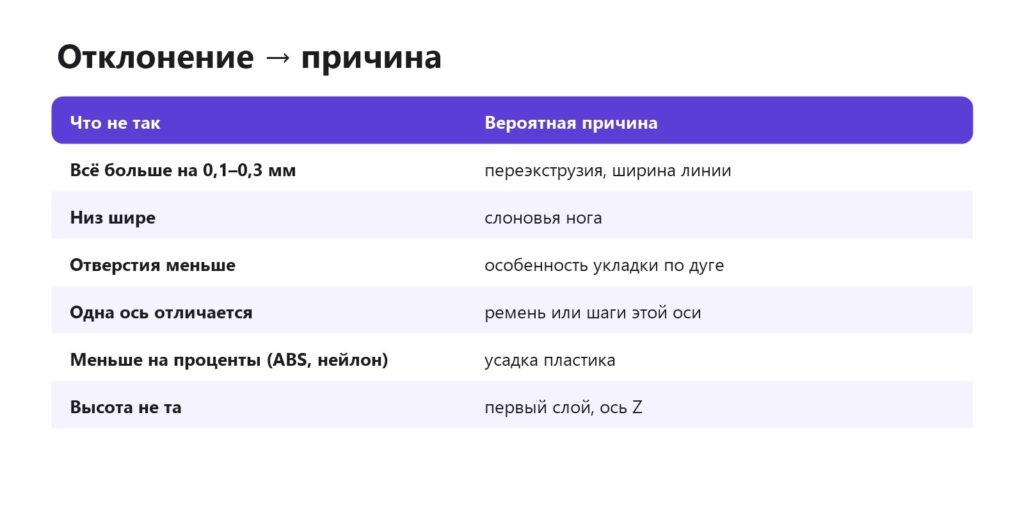

Найдите причину по замерам

Напечатайте калибровочный куб 20 мм и измерьте штангенциркулем на трёх высотах (у основания, в середине, наверху) по X и Y, плюс общую высоту. Сравнение замеров сразу подсказывает:

• Внизу шире, выше нормально — слоновья нога. Слоновья нога.
• Везде больше на одинаковую величину — переэкструзия или ширина линии. Калибровка потока.
• По X нормально, по Y нет — механика оси Y: ремень, шкив, люфт. Ремни.
• Меньше на проценты (на 100 мм — на 0,5–1 мм) — усадка пластика. Компенсация усадки.
• Высота не та — первый слой (Z-offset) или ось Z. Z-offset.

Порядок настройки

1. Поток — сначала, без этого остальное бессмысленно.
2. Слоновья нога — компенсация 0,1–0,2 мм в слайсере или фаска в модели.
3. Куб 20 мм — замеры.
4. Компенсация XY — только если после калибровки потока остаётся стабильная ошибка.
5. Компенсация отверстий — отдельно. Отверстия меньше нужного.
6. Масштаб под усадку — для ABS, ASA, нейлона, PC.

Компенсация XY в слайсерах

• Orca Slicer, Bambu Studio: «Качество» → «Компенсация контура по XY» и «Компенсация отверстий по XY».
• Cura: «Стенки» → «Горизонтальное расширение» и «Горизонтальное расширение отверстий».
• PrusaSlicer: «Дополнительно» → «Компенсация XY» и «Компенсация XY для отверстий».

Отрицательное значение уменьшает внешние размеры. Используйте маленькие значения (0,02–0,1 мм) и только после калибровки потока.

Не трогайте шаги осей без нужды

Частая ошибка — «подгонять» шаги X/Y по кубу: куб получился 20,2 мм — уменьшили шаги на 1 %. Но лишние 0,2 мм обычно дают экструзия и ширина линии, а не механика. После такой «калибровки» куб станет 20 мм, а деталь 100 мм — меньше нужного. У принтеров с ремнями GT2 шаги считаются по формуле и почти всегда верны. Проверять шаги имеет смысл на длинном объекте (150–200 мм).

Пример: крышка не надевается на коробку

Коробка 80×50 мм и крышка с бортиком, зазор в модели 0,2 мм на сторону. Крышка не надевается. Замеры показывают: наружный размер коробки 80,25 мм, внутренний размер крышки 80,15 мм. Значит, проблема не в механике, а в экструзии — стенки толще расчётных:

1. Калибровка потока — поток уменьшен с 1,0 до 0,96, наружный размер стал 80,08.
2. Слоновья нога у крышки — компенсация 0,15 мм.
3. Зазор в модели увеличен до 0,25 мм на сторону.

Крышка села с лёгким усилием. Урок: для стыкуемых деталей важны и калибровка, и запас в модели — одного без другого мало.

Частые ошибки

• Мерят одно место. Измеряйте в нескольких точках и на разной высоте — иначе слоновья нога выглядит как «деталь больше».
• Компенсируют масштабом в слайсере. Масштаб меняет и толщины стенок, и отверстия — используйте компенсацию XY или правьте модель.
• Ожидают точности CNC. Для FDM ±0,1–0,2 мм — хороший результат; для точнее — рассверливание, фотополимер или мехобработка.
• Печатают тест одним пластиком, деталь другим. Поправки зависят от пластика и даже цвета.

Пластики и усадка

Значения зависят от марки и детали — проверяйте замером.

Частые вопросы

Какая точность у FDM-принтера?

Около ±0,1–0,2 мм у хорошо настроенного принтера.

Почему деталь получилась больше?

Обычно переэкструзия или слоновья нога внизу.

Почему отверстия меньше?

Из-за укладки линии по дуге; компенсируйте в слайсере или в модели.

Нужно ли менять шаги X/Y?

Обычно нет: сначала калибруйте поток и слоновью ногу.

Почему ABS-деталь меньше модели?

Усадка пластика при остывании. Масштабируйте модель на величину усадки.

Как проверить точность?

Калибровочным кубом 20 мм, замеряя в нескольких местах штангенциркулем.
