Z-offset: что это и как настроить идеальный первый слой

Коротко: Z-offset — поправка расстояния между соплом и столом для первого слоя. Если сопло слишком высоко, линии круглые, не слипаются и отрываются от стола. Если слишком низко — первый слой прозрачный, с гребнями, сопло скребёт и экструдер щёлкает. Правильно — линии слегка приплюснуты и сливаются в ровную поверхность. Надёжнее всего настраивать на ходу: печатать тестовый квадрат и менять Z-offset в меню принтера шагами 0,01–0,02 мм, затем сохранить. Проверяйте его после замены сопла, хотэнда, пластины и датчика. Ниже — признаки, настройка в Marlin, Klipper и у популярных принтеров.

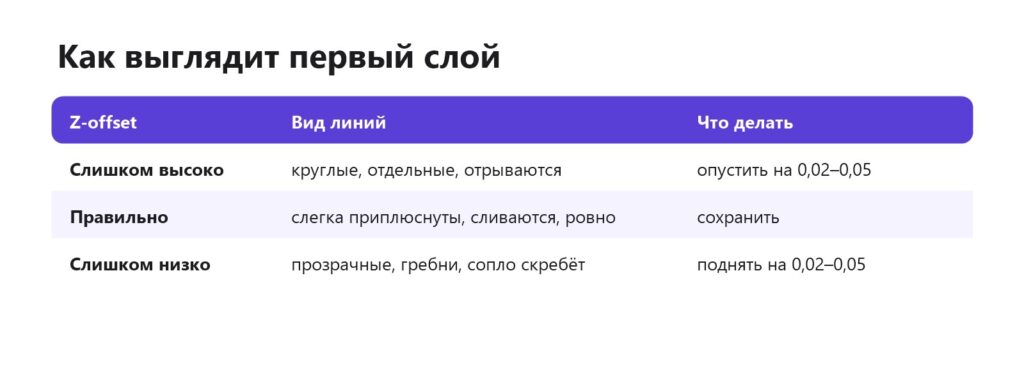

Признаки неправильного Z-offset

Почти все проблемы прилипания и первого слоя связаны с Z-offset. Другие причины — почему пластик не прилипает к столу.

Зачем он нужен

Принтер находит «ноль» по концевику или датчику стола. Но датчик срабатывает не в точке касания соплом, а на некотором расстоянии — эту разницу и задаёт Z-offset. Плюс он компенсирует толщину пластины, длину сопла, текстуру покрытия. Датчики стола.

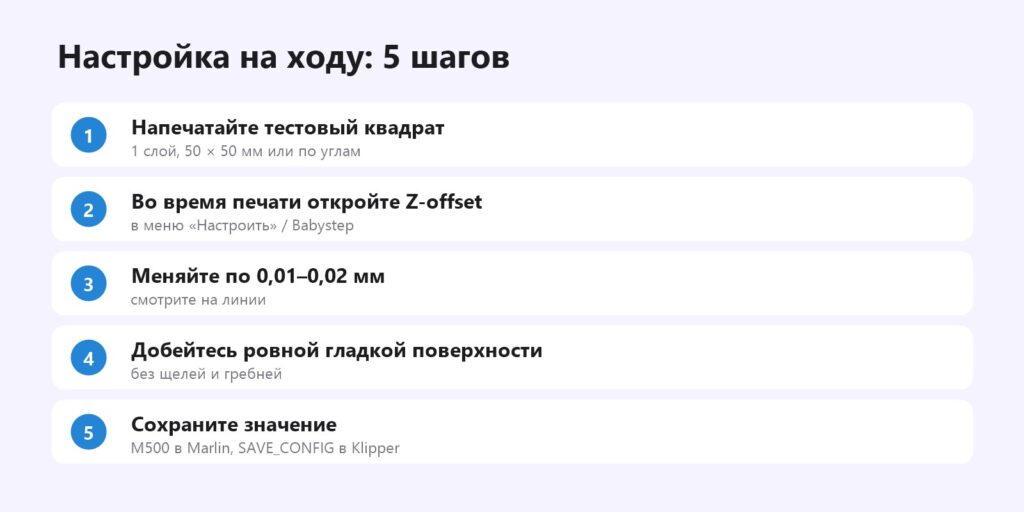

Настройка на ходу (самый точный способ)

1. Скачайте или сгенерируйте тест первого слоя (квадрат 50×50 мм толщиной 0,2 мм или пять квадратов по углам). Тестовые модели.
2. Запустите печать и откройте на экране «Настроить» → «Z-offset» (Tune → Z offset / Babystep Z).
3. Меняйте значение по 0,01–0,02 мм и смотрите, как меняются новые линии.
4. Добейтесь ровной, гладкой, непрозрачной поверхности без щелей.
5. Сохраните значение (некоторые прошивки сохраняют сами).

Проведите пальцем по готовому квадрату: гладко без «борозд» — правильно; щели между линиями — высоко; шершавые гребни — низко.

Настройка по бумаге

1. Нагрейте стол и сопло до рабочих температур (металл расширяется).
2. Отведите принтер в ноль, сопло в центр стола.
3. Положите лист офисной бумаги (~0,1 мм) и опускайте Z, пока бумага не начнёт слегка цепляться.
4. Запишите значение как Z-offset (или используйте мастер калибровки в меню).

Бумага даёт приблизительный результат — потом уточните на ходу. Выравнивание стола — калибровка стола.

Marlin

• M851 Z-1.25 — задать смещение датчика (значение отрицательное, подбирается).
• M500 — сохранить в память.
• В меню: «Движение» → «Z-смещение датчика» или «Babystep Z» во время печати; в новых прошивках есть мастер «Probe Z offset wizard».

Klipper

• Во время печати — кнопки ±Z-offset в Mainsail/Fluidd, затем Z_OFFSET_APPLY_PROBE (или Z_OFFSET_APPLY_ENDSTOP) и SAVE_CONFIG.
• Калибровка датчика — PROBE_CALIBRATE, затем «тест бумагой» с TESTZ, ACCEPT, SAVE_CONFIG.

О прошивке — Klipper или Marlin.

Принтеры с автоматическим Z-offset

Bambu Lab, Prusa (MK4S, Core One), многие Creality и Elegoo измеряют касание сопла автоматически (датчиком нагрузки, тензодатчиком или индуктивно с учётом сопла). Ручная настройка обычно не нужна, но некоторые позволяют добавить небольшую поправку для конкретной пластины или пластика — например, текстурированный PEI и PETG иногда требуют чуть выше.

Когда перепроверять

• После замены сопла или хотэнда. Хотэнд.
• После замены или переворота пластины.
• После перестановки датчика стола.
• При смене PLA на PETG: PETG любит чуть больший зазор. PETG.

Частые вопросы

Что такое Z-offset?

Поправка расстояния между соплом и столом для первого слоя относительно точки срабатывания датчика или концевика.

Как понять, что Z-offset неправильный?

Высоко — линии круглые и отрываются. Низко — прозрачный слой с гребнями, сопло скребёт.

Как настроить Z-offset?

Печатать тестовый квадрат и менять значение в меню шагами 0,01–0,02 мм, затем сохранить.

Почему Z-offset отрицательный?

Датчик срабатывает выше сопла, поэтому сопло нужно опустить на разницу — значение отрицательное.

Как сохранить Z-offset в Marlin?

Командой M500 или через меню «Сохранить настройки».

Нужно ли менять Z-offset для PETG?

Часто да: PETG любит зазор на 0,02–0,05 мм больше, чем PLA.
