Натяжение ремней 3D-принтера: как проверить и настроить

Коротко: ремень натянут правильно, когда при оттягивании посередине он пружинит и звучит низкой ровной нотой, как басовая струна, не провисает и не звенит «как гитара». Точнее всего проверять частотой: многие производители указывают нужную частоту (обычно порядка 80–140 Гц в зависимости от принтера и длины ремня), а измерить её можно бесплатным приложением-тюнером на телефоне. У CoreXY оба ремня должны быть натянуты одинаково. Слабый ремень даёт волны на стенках и смещение слоёв, перетянутый — изнашивает подшипники моторов. После натяжения — калибровка input shaping. Ниже — пошаговая настройка для разных принтеров, признаки и замена ремня.

Зачем следить за ремнями

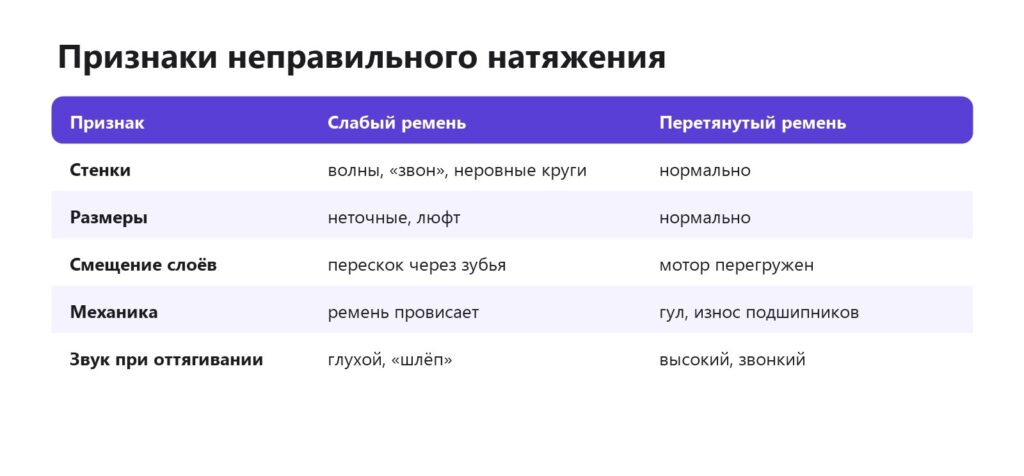

Ремни GT2 передают движение от моторов к голове и столу. Резина со стальным или стекловолоконным кордом со временем вытягивается, натяжители ослабевают. Последствия:

Смежные проблемы — волны на стенках, смещение слоёв.

Как проверить натяжение

На слух и на ощупь

Выключите моторы, поставьте голову в центр и оттяните ремень посередине пролёта. Правильный ремень упруго сопротивляется, прогибается на несколько миллиметров и даёт низкий короткий звук. Провисающий ремень «шлёпает», перетянутый — почти не прогибается и звенит.

По частоте

1. Найдите рекомендованную частоту для своего принтера: в инструкции, базе знаний производителя или документации проекта (у Voron, Prusa, Bambu Lab и других есть значения или методики).
2. Установите приложение-тюнер или спектроанализатор на телефон.
3. Поднесите телефон к ремню, оттяните и отпустите ремень, посмотрите частоту.
4. Измеряйте всегда в одной точке и при одной длине пролёта — частота зависит от длины.

Некоторые принтеры имеют встроенную проверку ремней или подсказку в калибровке вибраций (например, сравнение резонансов осей в Klipper).

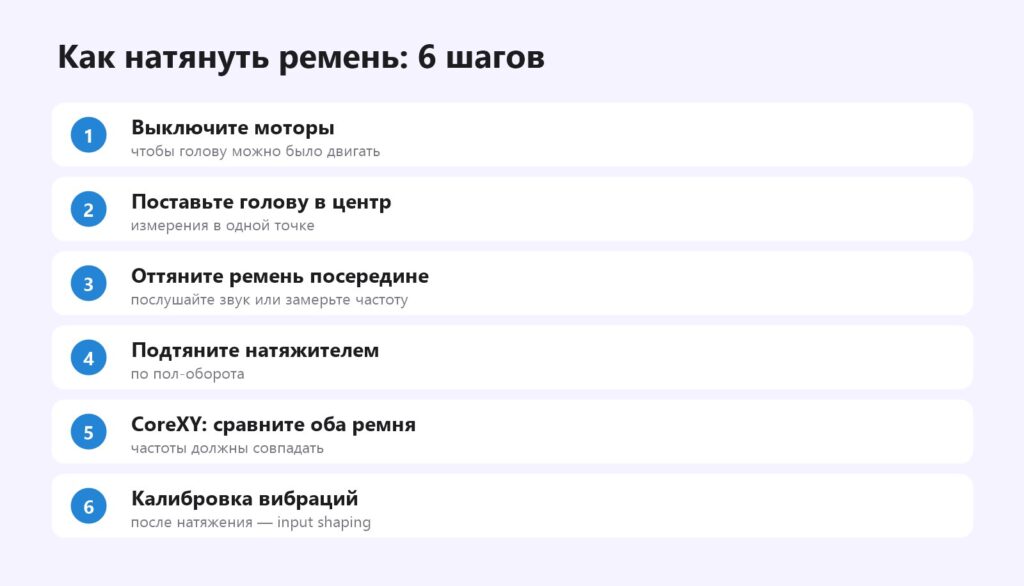

Как натянуть

Принтеры с подвижным столом (i3)

• Ось X — натяжитель на конце балки (винт или колёсико). Подтягивайте по пол-оборота.
• Ось Y — натяжитель спереди или сзади стола.
• Без натяжителя: ослабить крепление ремня на каретке, подтянуть ремень плоскогубцами, затянуть. Удобнее напечатать натяжитель — модели есть на Printables для большинства принтеров.

CoreXY

• Два длинных ремня должны быть натянуты одинаково — разница даёт перекос: квадрат печатается ромбом.
• Натягивайте по очереди небольшими шагами и сравнивайте частоты на одинаковых участках.
• Проверьте, что голова стоит перпендикулярно (портал не перекошен): подведите её к передним углам и сравните расстояния.

Устройство схем — кинематика 3D-принтера.

После натяжения

1. Подвигайте голову и стол рукой — ход плавный, без заеданий.
2. Запустите калибровку вибраций (input shaping). Input shaping.
3. Напечатайте калибровочный куб и проверьте размеры и стенки. Тестовые модели.

Износ и замена ремня

Меняйте ремень, если:

• видны трещины, вытертые или отсутствующие зубья;
• край растрепался — ремень трётся о шкив или ролик;
• натяжитель уже на пределе, а ремень всё равно провисает.

Покупайте ремень того же профиля и ширины (GT2, 6 или 9 мм), с армированием стекловолокном или сталью. Дешёвые ремни без корда тянутся быстро. Если ремень трётся краем — проверьте соосность шкивов и роликов.

Как часто проверять

Раз в месяц при активной печати и после транспортировки принтера. Подробный график — уход за 3D-принтером.

Частые вопросы

Как понять, что ремень 3D-принтера натянут правильно?

При оттягивании посередине он пружинит и даёт низкий ровный звук. Точнее — сравнить частоту с рекомендацией производителя.

Какая частота ремня нужна?

Зависит от принтера и длины пролёта; производители указывают значения в инструкциях. Измеряйте приложением-тюнером в одной и той же точке.

Что будет, если перетянуть ремень?

Повышенная нагрузка на подшипники моторов и роликов, гул, быстрый износ.

Почему квадрат печатается ромбом на CoreXY?

Ремни натянуты по-разному или портал перекошен. Выровняйте натяжение и проверьте перпендикулярность.

Как часто проверять натяжение ремней?

Раз в месяц при активной печати и после перевозки принтера.

Когда менять ремень 3D-принтера?

При трещинах, стёртых зубьях, растрёпанном крае или если натяжитель на пределе.
