Смещение слоёв при 3D-печати: причины и как исправить

Коротко: смещение слоёв — когда часть модели «съехала» ступенькой по X или Y. Это значит, что мотор пропустил шаги или механика проскользнула. Самые частые причины: сопло зацепило модель (загнувшийся край, «барашки» сверху), шкив проскальзывает на валу мотора, слабый ремень, слишком высокие ускорения и перегрев драйверов. Найти свою причину помогает вид дефекта: одна ступенька, несколько в одну сторону или сдвиги через час печати. Ниже — диагностика по шагам, исправление каждой причины и настройки слайсера, которые снижают риск.

Как выглядит смещение слоёв

Модель печаталась ровно, а с какой-то высоты всё выше оказалось сдвинуто на несколько миллиметров в сторону. Иногда ступенек несколько, иногда модель постепенно «наклоняется». Это не то же самое, что расслоение (слои не спеклись) или волны на стенках (вибрации).

Принтеры с шаговыми моторами без обратной связи не знают, где реально находится голова: если мотор пропустил шаг, принтер продолжает печатать со сдвигом. Поэтому задача — найти, что мешает движению.

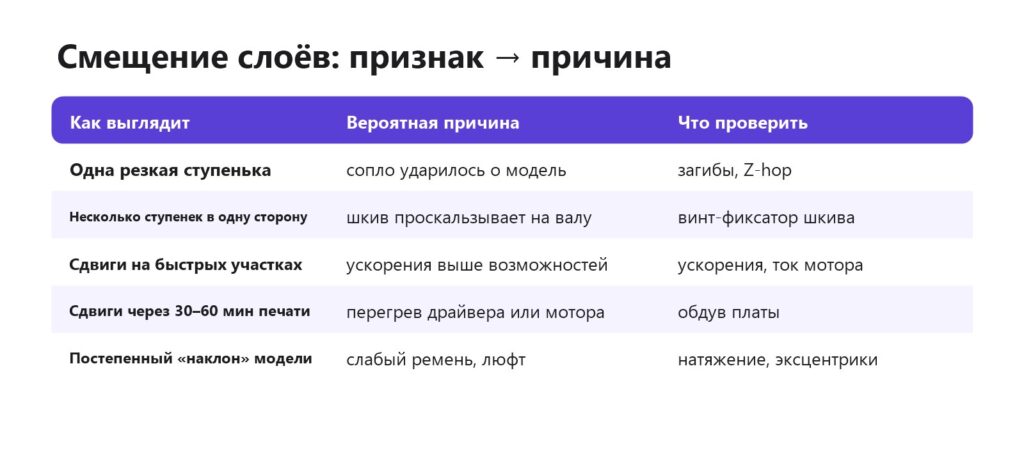

Определите причину по виду дефекта

Причина 1. Сопло цепляет модель

Самая частая причина одиночной ступеньки. Голова на скорости бьётся о выступ на модели — и мотор пропускает шаги.

• Загнувшиеся края и нависания — пластик на нависании закручивается вверх. Больше обдува, меньше скорость нависаний, поддержки. О поддержках.
• «Барашки» на верхних слоях — переэкструзия. Откалибруйте поток. Переэкструзия.
• Отклеивающийся угол модели поднимается вверх. Прилипание к столу.

Настройки слайсера: подъём по Z (Z-hop) 0,2–0,4 мм при перемещениях — в Orca/Bambu Studio «Принтер» → «Экструдер» → «Подъём оси Z», лучше «только над верхними поверхностями»; «Избегать пересечения стенок» (Avoid crossing walls) — голова облетает модель по контуру.

Причина 2. Шкив проскальзывает на валу

Если ступенек несколько и все в одну сторону по одной оси — проверьте шкивы на валах моторов X и Y. Винты-фиксаторы ослабевают от вибраций.

1. Выключите принтер.
2. Найдите шкив на валу мотора оси, по которой сдвиг.
3. Затяните оба установочных винта шестигранником. Один винт должен упираться в плоскую лыску вала.
4. Можно капнуть фиксатор резьбы средней прочности — но так, чтобы шкив потом можно было снять.

Причина 3. Ремни

• Слабый ремень перескакивает через зубья шкива на резком разгоне. Натяните до «басовой» ноты при оттягивании.
• Перетянутый ремень нагружает подшипники мотора — мотору тяжелее, он пропускает шаги.
• Изношенный ремень — трещины, вытертые зубья, растрёпанный край — замените.
• У CoreXY-принтеров (Bambu Lab, Creality K-серии, Voron) оба ремня должны быть натянуты одинаково, иначе возникают перекосы.

После натяжения ремней на принтерах с input shaping повторите калибровку вибраций. Подробнее — уход за 3D-принтером.

Причина 4. Механика туго ходит

При выключенном принтере подвигайте голову и стол рукой:

• ход должен быть плавным, без заеданий и «ступенек»;
• колёсики на V-профиле (Ender и подобные) не должны люфтить и не должны быть пережаты эксцентриками;
• направляющие и рельсы — чистые и смазанные;
• кабели и кабель-канал ничего не цепляют на краях хода.

Причина 5. Слишком высокие скорости и ускорения

Если сдвиги появляются на быстрых участках (длинные линии заполнения, перемещения), мотору не хватает момента. Это частая история с «ускоренными» профилями на старых принтерах.

• Снизьте ускорения: в Orca/Bambu Studio «Скорость» → «Ускорение». Для классических принтеров вроде Ender-3 — 500–1500 мм/с², для современных CoreXY — по профилю производителя.
• Снизьте скорость холостых перемещений и заполнения.
• Используйте input shaping, если прошивка поддерживает (Klipper, свежие Marlin, фирменные прошивки): он позволяет держать высокие ускорения без вибраций. Klipper или Marlin.

Причина 6. Перегрев драйверов и моторов

Сдвиги через 30–60 минут после начала печати, особенно в закрытом корпусе или летом, — признак перегрева драйверов шаговых двигателей. Драйвер уходит в защиту и пропускает шаги.

• Проверьте, работает ли вентилятор платы и не забит ли он пылью.
• Не ставьте принтер в тесный шкаф без вентиляции; в горячем корпусе выносите электронику наружу.
• Если вы повышали ток моторов — верните к рекомендованному: слишком высокий ток греет драйвер, слишком низкий — мотор слабеет.

Причина 7. Внешние факторы

• Принтер стоит на шатком столе или его задели.
• Катушка заклинила, и нить тянет голову в сторону.
• Провод или трубка цепляется за что-то на краю хода.
• Повреждённый файл или ошибка слайсера — редко; перенарежьте модель.

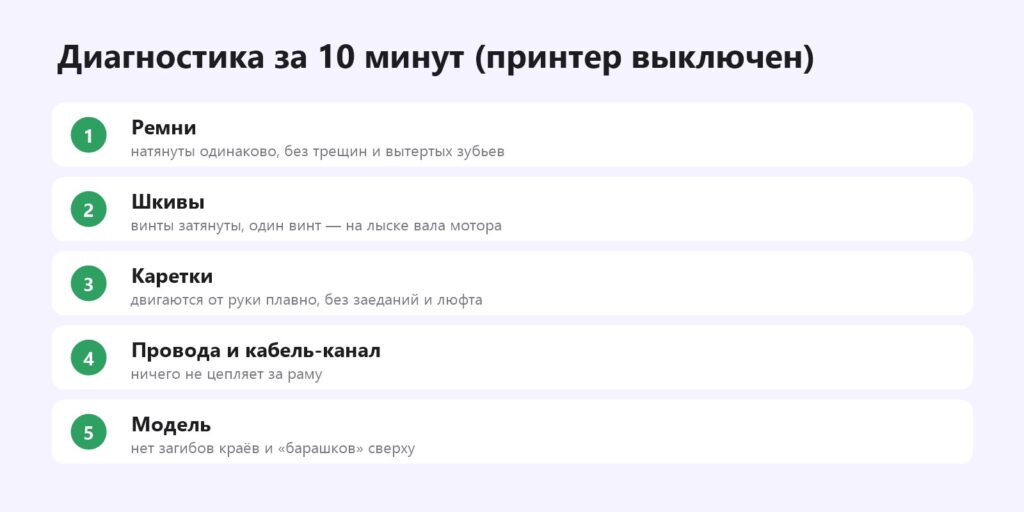

Диагностика по шагам

1. Посмотрите на модель: по какой оси сдвиг (X или Y) и на какой высоте.
2. Проверьте поверхность модели под ступенькой: нет ли загибов, «барашков», отклеивания.
3. На выключенном принтере — шкивы, ремни, ход кареток.
4. Напечатайте ту же модель с уменьшенными на 30 % ускорениями и Z-hop. Если сдвиг исчез — дело в скорости или ударах.
5. Если сдвиг появляется через время — проверьте охлаждение платы.

Готовые тестовые модели для проверки механики — тестовые модели для 3D-принтера.

Смещение по оси Z

Если модель «выросла» или слои по высоте неравномерны (полосы, сжатые участки) — это не смещение слоёв, а проблема оси Z: заедание ходового винта, ослабленная муфта, люфт гайки. Почистите и смажьте ходовые винты, проверьте муфты.

Частые вопросы

Почему смещаются слои на 3D-принтере?

Мотор пропускает шаги: сопло задевает модель, шкив проскальзывает на валу, ремень слабый, ускорения слишком высокие или перегреваются драйверы.

Как исправить смещение слоёв?

Затянуть шкивы, натянуть ремни, включить Z-hop, снизить ускорения, убрать загибы на модели и проверить охлаждение платы.

Почему смещение всегда в одну сторону?

Чаще всего проскальзывает шкив на валу мотора этой оси — затяните винты-фиксаторы.

Может ли сопло сдвинуть модель?

Да, при ударе о загнувшийся край или переэкструзию сверху мотор пропускает шаги. Помогает Z-hop и устранение причин загибов.

Почему смещение появляется через час печати?

Вероятен перегрев драйверов шаговых моторов. Проверьте вентилятор платы и вентиляцию корпуса.

Влияет ли скорость печати на смещение слоёв?

Да, особенно ускорения. На старых принтерах с «быстрыми» профилями моторы не справляются и теряют шаги.
