Волны на стенках 3D-печати (звон, ringing, ghosting): причины и решения

Коротко: звон (ringing, ghosting, «эхо») — волны на стенке, которые повторяются и затухают после углов, букв, отверстий. Это колебания головы или стола после резкого торможения: принтер «звенит», как струна. Причины — высокие ускорения, слабые или неравномерно натянутые ремни, люфты, шаткий стол или мягкие ножки, тяжёлая голова или стол. Лучшее решение — input shaping (компенсация резонансов в прошивке), затем ремни и жёсткость, и в последнюю очередь — снижение ускорений внешних стенок. Ниже — как отличить звон от других дефектов и пошаговое лечение.

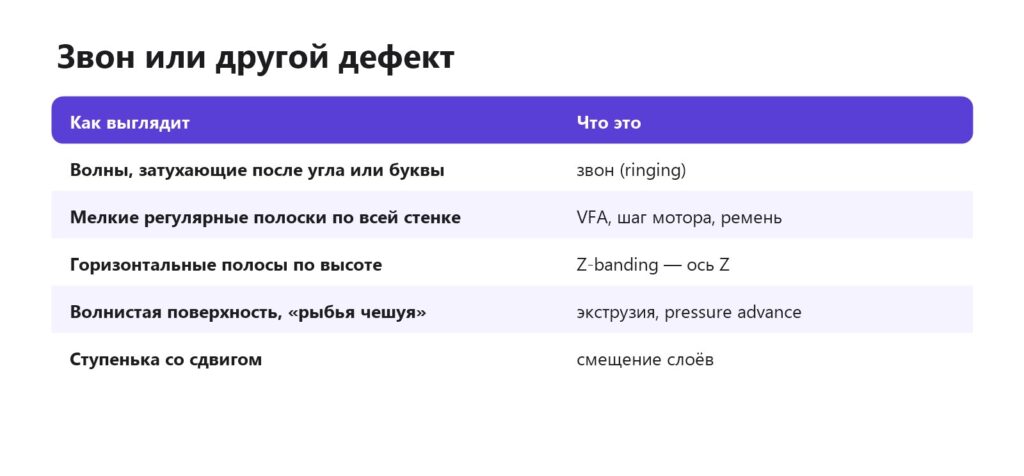

Звон или другой дефект

Похожие проблемы — полосы на стенках (Z-banding), смещение слоёв, неравномерная экструзия.

Почему возникает

При резком изменении направления движущаяся масса (голова или стол с моделью) по инерции продолжает колебаться на собственной частоте. Колебания отпечатываются на стенке — чем выше ускорение и чем «мягче» механика, тем сильнее волны. Расстояние между волнами зависит от скорости: чем быстрее, тем шире.

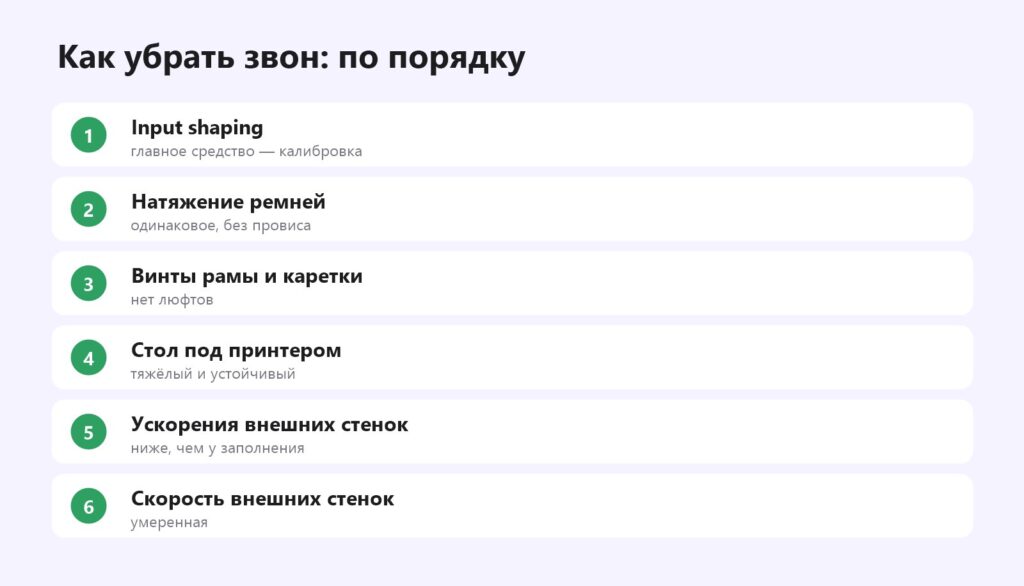

Как убрать

1. Input shaping

Прошивка измеряет резонансные частоты и гасит колебания. Многие современные принтеры калибруют это автоматически; в Klipper — с акселерометром; в Marlin 2.1+ — по тесту. Input shaping.

2. Ремни

Слабые ремни — главная механическая причина звона. На CoreXY оба ремня должны быть натянуты одинаково. После натяжения — повторить калибровку input shaping. Натяжение ремней.

3. Люфты и винты

• Подтяните винты рамы, кареток, печатающей головы.
• Колёсики V-профиля — эксцентриками без люфта.
• Стол — не качается на опорах.

4. Поверхность под принтером

Лёгкий стол или полка раскачиваются вместе с принтером. Тяжёлая плита на твёрдом столе помогает. Слишком мягкие виброопоры, наоборот, могут усилить звон на быстрых принтерах. Виброопоры.

5. Ускорения и скорость

• Снизьте ускорение внешних стенок, оставив высокое для заполнения: Orca/Bambu Studio — «Скорость» → «Ускорение» → «Внешняя стенка».
• Умеренная скорость внешних стенок.
• В Klipper — разумный square_corner_velocity, в Marlin — jerk / junction deviation.

6. Масса

Тяжёлая голова или стол (особенно стекло на принтерах с подвижным столом) снижают резонансную частоту. Лёгкие пластины и современные лёгкие головы уменьшают звон. Кинематика.

Тест

Напечатайте «ringing tower» или калибровочный куб с буквами: волны после букв X и Y покажут, по какой оси проблема. Тестовые модели.

Частые вопросы

Что такое звон (ringing) в 3D-печати?

Волны на стенках после углов и рельефа, вызванные колебаниями головы или стола после резкого торможения.

Как убрать волны на стенках?

Откалибровать input shaping, натянуть ремни, устранить люфты, поставить принтер на устойчивую поверхность, снизить ускорения внешних стенок.

Чем ringing отличается от ghosting?

Это разные названия одного дефекта — повторяющихся волн после углов.

Помогает ли снижение скорости?

Больше помогает снижение ускорений. Скорость влияет на расстояние между волнами.

Почему волны только по одной оси?

У этой оси слабее ремень, больше масса или люфт. Проверьте её механику.

Нужен ли акселерометр?

Не обязателен, но с ним калибровка input shaping быстрее и точнее.
