Корпус и вытяжка для 3D-принтера: фильтрация, термокамера своими руками

Коротко: корпус для 3D-принтера решает две задачи: держит тепло (без него ABS, ASA, нейлон трескаются и отрываются от стола) и не выпускает в комнату запах и частицы, если к нему подключена фильтрация или вытяжка. Для рециркуляции в комнате нужен HEPA-фильтр (частицы) + угольный (запах и стирол), а надёжнее всего — вытяжка на улицу через шланг в форточку. Для PLA корпус нужно держать приоткрытым — перегрев вызывает засоры. Корпус легко сделать из тканевой палатки, шкафа или тумбы с акриловыми дверцами. Ниже — температуры для разных пластиков, выбор фильтров и вентилятора, варианты корпусов своими руками и безопасность.

Зачем корпус и вытяжка

• Стабильная температура — пластики с усадкой (ABS, ASA, нейлон, PC) печатаются без трещин. ABS, ASA, нейлон.
• Защита от сквозняков — даже PETG печатается стабильнее.
• Воздух в комнате — при печати выделяются ультрамелкие частицы и летучие вещества. Вредна ли 3D-печать.
• Тише — корпус гасит часть шума.
• Защита от пыли, детей и животных.

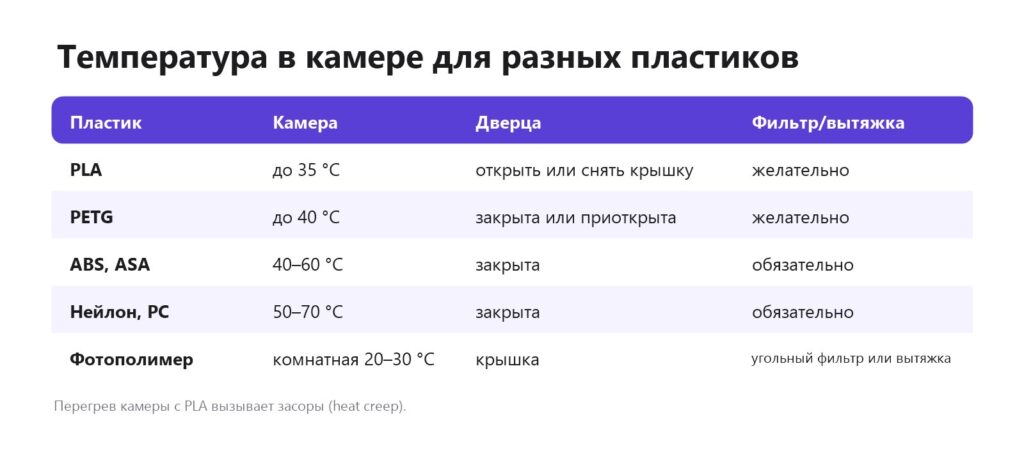

Температура в камере для разных пластиков

Главная ошибка — печатать PLA в плотно закрытом горячем корпусе. Радиатор хотэнда перегревается, PLA размягчается выше зоны плавления, и сопло забивается (heat creep). Для PLA откройте дверцу или снимите верхнюю крышку. Засоры сопла.

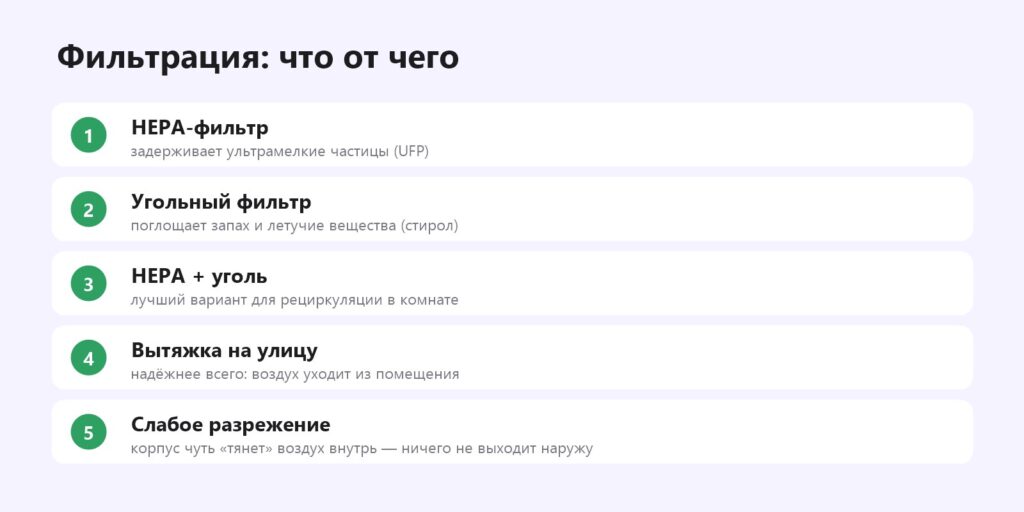

Фильтрация или вытяжка

Рециркуляция с фильтром

Вентилятор прогоняет воздух из корпуса через фильтры и возвращает его в корпус или в комнату.

• HEPA (класс H13 и выше) задерживает частицы, но не запах.
• Активированный уголь поглощает запах и летучие вещества, но насыщается — менять раз в несколько месяцев при регулярной печати ABS.
• Многие закрытые принтеры имеют встроенный угольный фильтр, некоторые — комбинированный; проверьте характеристики своей модели.
• Популярный самодельный вариант — модуль фильтрации Nevermore (открытый проект) для корпусов Voron и других: печатается и собирается самостоятельно.

Вытяжка на улицу

Самый надёжный способ: воздух из корпуса уходит наружу через гибкий воздуховод в форточку или вентиляцию.

• Вентилятор — канальный или 120-мм компьютерный, производительности 50–100 м³/ч достаточно для бытового корпуса. Сильный поток выдует тепло — для ABS используйте регулятор оборотов.
• Слабое разрежение — корпус должен слегка «тянуть» воздух внутрь через щели, тогда ничего не выходит в комнату.
• Воздуховод — гофра 100 мм, с переходником в форточку или окно с откидной вставкой.
• Не подключайте вытяжку к общедомовой вентиляции кухни или ванной без согласования — запах может уйти соседям.

Корпус своими руками

Что учесть при сборке

• Размер — запас 10–15 см по сторонам для движения стола и кабелей.
• Блок питания и плату лучше вынести наружу или обеспечить им приток холодного воздуха — 50–60 °C внутри для электроники много.
• Катушку — снаружи или в отдельном отсеке, с подачей через трубку: в горячем корпусе при печати ABS нить PLA или TPU на соседней катушке может размягчиться и слипнуться.
• Свет — светодиодная лента; камера для наблюдения.
• Материалы — негорючие или трудногорючие; не ставьте корпус рядом со шторами. Датчик дыма рядом с принтером.
• Термометр внутри — видно, сколько градусов в камере.

Фотополимерный принтер

Смола пахнет даже при комнатной температуре. У большинства принтеров крышка закрывается плотно, у некоторых есть угольный фильтр. Дополнительно — вытяжка из крышки на улицу или отдельное проветриваемое помещение. Температура для смолы — 20–30 °C; в холодном помещении нужен подогрев. Фотополимерная печать.

Частые ошибки

• PLA в закрытом горячем корпусе — засоры.
• Сильная вытяжка при печати ABS — камера остывает, модель трескается.
• Только угольный фильтр — запаха нет, а частицы остаются.
• Электроника внутри горячего корпуса — сбои и смещение слоёв. Смещение слоёв.
• Фильтр не меняется годами — уголь давно насыщен.

Читайте также: какой пластик для 3D-печати не пахнет.

Частые вопросы

Нужна ли вытяжка для 3D-принтера?

Для ABS, ASA, нейлона и смолы — да, или хотя бы корпус с угольным и HEPA-фильтром. Для PLA и PETG достаточно проветривания, но фильтрация не помешает.

Какой фильтр нужен для 3D-принтера?

HEPA для ультрамелких частиц и угольный для запаха и стирола. Лучше всего — их сочетание.

Можно ли печатать PLA в закрытом корпусе?

Да, но с открытой дверцей или снятой крышкой: в горячем закрытом корпусе PLA вызывает засоры сопла.

Какая температура нужна в камере для ABS?

40–60 °C. Прогрейте камеру столом 10–15 минут перед печатью.

Какой вентилятор нужен для вытяжки?

Для бытового корпуса достаточно 50–100 м³/ч, с регулятором оборотов, чтобы не выдувать тепло.

Как сделать корпус для 3D-принтера своими руками?

Из тумб и акрила, шкафа с дверцами или каркаса из профиля с поликарбонатом. Электронику лучше вынести наружу.
