3D-печать для велосипеда: 22 модели держателей, крыльев и инструмента

Коротко: для велосипеда и самоката удобно печатать держатели телефона, фонаря, велокомпьютера и экшн-камеры, заглушки руля и рамы, клипсы для тросов, крылья, настенные крюки и органайзеры для инструмента. Лучший пластик — PETG (вибрации, удары) и ASA (солнце), для проставок и демпферов — TPU. А вот детали, от которых зависит безопасность — руль, вынос, тормоза, педали, шатуны, подседельный штырь — печатать нельзя: их поломка на ходу приводит к падению. Ниже — идеи, как сделать крепление прочным и что учесть.

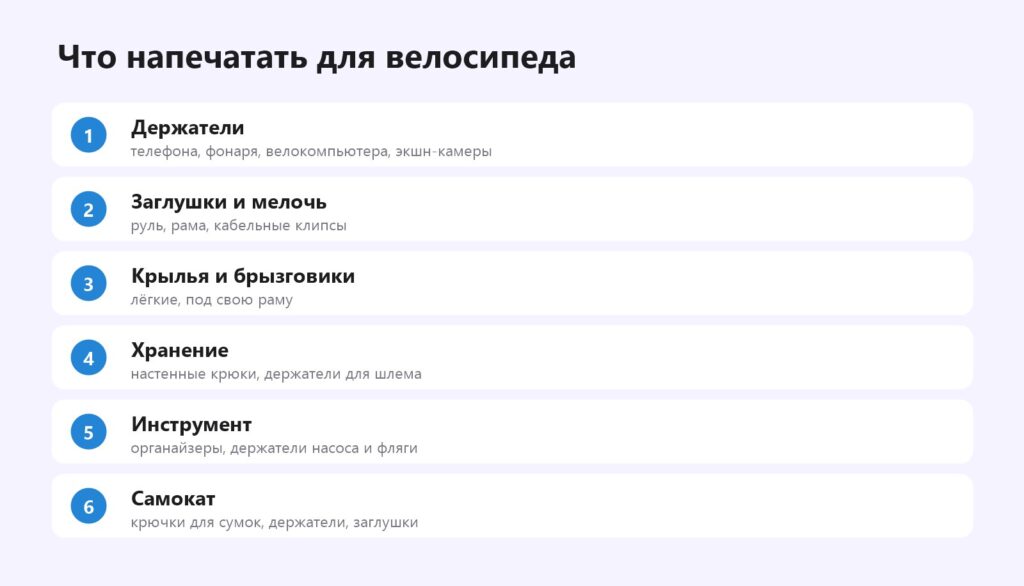

Что напечатать

Модели ищите на Printables и MakerWorld по запросам «bike mount», «handlebar mount», «Garmin mount», «GoPro mount», «bike fender», «bike wall hook». Часто есть параметрические модели под диаметр руля (22,2 / 25,4 / 31,8 / 35 мм). Где скачать модели.

Проверенные модели

Все модели ниже — бесплатные, на Printables (скачиваются после регистрации). В скобках — сколько человек опубликовали фото своей печати.

На руль

1. Bike Phone Holder V2 — держатель телефона, который автор проверял в реальных поездках.
2. Universal Phone Bike Mount v2 (19) — простой универсальный держатель телефона.
3. Garmin/Wahoo Quarter Turn Mount (25) — крепление с поворотным замком для велокомпьютеров, печатается сразу собранным.
4. Garmin compatible Mount (15) — базовый замок «четверть оборота», к которому можно приделать что угодно: фонарь, телефон, камеру.
5. Out-front mount — вынос велокомпьютера перед рулём для руля 34 мм.
6. GoPro handlebar holder — крепление экшен-камеры на руль 30 мм стяжками.
7. Handlebar end cap — заглушки руля взамен потерянных.

На раму, седло, колёса

8. Simple bike bottle cage (14) — лёгкий флягодержатель, около 34 г.
9. Ass Saver (26) — компактный щиток под седло, вставляется в рамки седла. Для МТБ — щиток на вилку (24).
10. Telescopic bike fender — передние и задние телескопические крылья.
11. AirTag saddle mount (31) — скрытое крепление трекера под седлом; вариант — трекер в катафоте (35).
12. Snap & Strap Bike Pump Holder — держатель ручного насоса на липучке.

Инструмент и хранение

13. Bike tire lever (27) — бортировочные лопатки, легко печатаются. Ещё вариант — складывающиеся стопкой.
14. Chain wear gauge — калибр износа цепи со встроенной калибровкой.
15. Bike Wall Mount Clip (22) — параметрический настенный держатель под любую ширину покрышки, общественное достояние.
16. Bike wall mount (29) — настенное крепление велосипеда.
17. Bike helmet hook (19) — крючок для шлема на двусторонний скотч.

Свет, ниппели, подножка, цепь

• Крепление фары на вилку (ashpool, 3 печати) — фара не мешает рукам на руле, лицензия CC BY.
• Колпачок ниппеля Presta (PouOu, 54 печати) — лицензия CC BY-SA.
• Колпачки для ниппелей Schrader и Presta (Rob, 13 печатей) — подходят и для автомобиля.
• Подставка для шоссейного велосипеда (3D_Flow, 36 печатей) — держит велосипед за ось, лицензия CC BY-SA.
• Настраиваемая защита цепи (JoshShabtaiCa, 2 печати) — от масла на брюках, лицензия CC BY-SA.

Как сделать крепление прочным

• Пластик: PETG или ASA, не PLA — PLA хрупкий на удар и мягнет на солнце. Самый прочный пластик.
• Стенки 4–6, заполнение 40–60 % гироид. Заполнение.
• Ориентация: хомут на руль печатайте так, чтобы кольцо лежало в плоскости слоёв — иначе он лопнет по слою при затяжке. Прочность слоёв.
• Металлический крепёж: винт и гайка или резьбовые вставки, а не печатная резьба. Вставки.
• Резиновая или TPU-проставка между хомутом и рулём — не скользит и гасит вибрацию. TPU.
• Страховка для дорогих устройств — шнурок или стропа, пока не проверили крепление на практике.

Диаметр руля: как не ошибиться

Самая частая причина, по которой напечатанный держатель не подошёл, — неверный диаметр. Стандарты такие:

Измерьте штангенциркулем точно в месте установки: у многих рулей центральная часть толще, а к краям руль сужается. Хомут печатайте под диаметр плюс 0,3–0,5 мм и добавьте резиновую прокладку 1 мм — так он сядет плотно и не будет царапать покрытие. Если модель параметрическая, введите свой диаметр; если нет — масштабируйте только хомут, не всю модель.

Держатель телефона

• Готовые системы с поворотным замком — печатайте замок-адаптер на телефон или чехол, а базу на руль.
• Учитывайте вибрации: длинный рычаг вынесенного держателя раскачивается — делайте его коротким и жёстким.
• Камеры смартфонов чувствительны к вибрации — используйте демпфер.

Крылья

Крылья из PETG или ASA легко подогнать под свою раму и колесо; печатают частями и соединяют винтами. Толщина 1,6–2 мм, рёбра жёсткости. Проверьте зазор до шины — в него не должна попадать грязь и камни.

Хранение и мастерская

• Настенные крюки и держатели для велосипеда — нагрузка на изгиб: 6+ стенок, крепёж в стену металлический, проверьте на весе велосипеда с запасом.
• Держатели шлема, ключей, насоса, органайзеры для мелочи. Органайзеры.

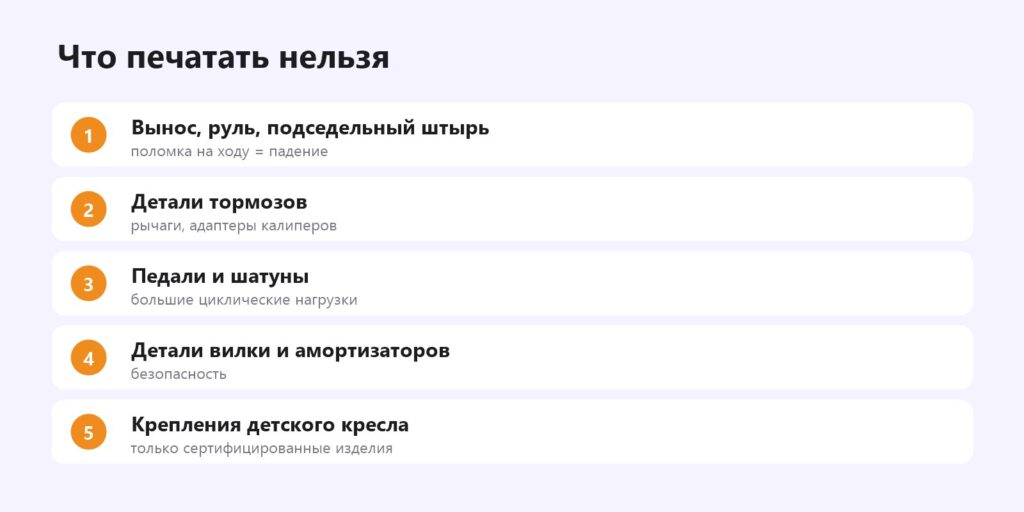

Что печатать нельзя

Конкретно, не печатайте:

• Вынос руля, руль, подседельный штырь, хомут подседела — на них опирается вес велосипедиста.
• Педали, шатуны, звёзды — постоянная циклическая нагрузка, излом приводит к падению.
• Детали тормозов — колодки, рычаги, адаптеры калиперов: нагрев и огромные усилия.
• Эксцентрики колёс и оси — потеря колеса на ходу.
• Детали вилки и амортизаторов.
• Крепления детского кресла и багажника с грузом.

Всё перечисленное покупайте в веломагазине — даже дешёвая заводская деталь из металла надёжнее любой печатной. Принтер оставьте для аксессуаров, отказ которых неприятен, но не опасен.

Пластик по месту

PLA для деталей на самом велосипеде не подходит: на солнце в жаркий день он размягчается, а от вибрации трескается. Тёмные детали на солнце нагреваются сильнее — для летнего велосипеда выбирайте светлые цвета или ASA.

Велосипед в квартире

Хранение — частая проблема городского велосипедиста. Печатные крюки за колесо, держатели за раму на стену, подставки-«стояночки» под заднее колесо и упоры, чтобы руль не царапал обои, решают её за пару вечеров. Крюк для велосипеда — одна из самых нагруженных бытовых печатей: делайте его толстым (от 10 мм), из PETG, с 6 стенками и широким основанием на 3–4 шурупа в бетон или кирпич. Испытайте крюк грузом в 2–3 раза тяжелее велосипеда, прежде чем вешать его над полом. Рядом удобно повесить держатель шлема, насоса и замка — всё под рукой перед выездом. Крючки.

Зимой и в дождь

Велосипед, на котором ездят круглый год, предъявляет к печатным деталям особые требования. На морозе PLA и даже PETG становятся более хрупкими, поэтому крепления, которые испытывают удары (крылья, держатели фонаря), лучше печатать из нейлона или ASA. Крылья для дождливой погоды делают шире колеса на 10–15 мм с «брызговиком» внизу. Для телефона в дождь удобен держатель под водонепроницаемый чехол. Соль и реагенты пластику не страшны, а вот металлические винты в печатных хомутах лучше брать из нержавейки. Пластик для улицы.

Самокат и электросамокат

• Крючки для пакетов на руль, держатели телефона, заглушки, клипсы для проводов.
• Корпуса и крышки электроники — только не силовые и с пониманием нагрева. Корпуса для электроники.
• Детали складного механизма, руля и тормозов — нельзя.

Типичные ошибки

• Хомут под «примерный» диаметр руля — болтается или лопается при затяжке; измерьте трубу штангенциркулем в месте установки.
• Длинный рычаг держателя — телефон далеко от руля раскачивается и ломает крепление; держите его ближе к трубе.
• Пластиковая резьба под винт хомута — срывается; гайки в гнёздах или термовставки.
• Нет страховки — на яме телефон вылетает; добавьте резинку или ремешок.
• Печать ответственных деталей — педали, вынос, тормозные элементы и багажник под груз печатать нельзя.

Пример: набор велосипедиста на сезон

Около 200 г пластика и 8–9 часов печати. Держатели проверьте в первой короткой поездке по ровной дороге, затем — на кочках. Если хомут проворачивается, добавьте полоску резины или TPU-прокладку, а не затягивайте сильнее: пластик лопнет.

Видео по теме

• 20 вещей, которые я распечатал для похода и велосипеда — канал Ivan Kahanchik.
• Печатаю детали для велосипеда на 3D-принтере — прочные или нет? — канал Vesna.
• 3D-печать и велосипед — канал dDEMONn.

Читайте также: 3D-печать для рыбалки, для туризма, для автомобиля.

Частые вопросы

Что напечатать на 3D-принтере для велосипеда?

Держатели телефона, фонаря, велокомпьютера и камеры, флягодержатели, заглушки руля, колпачки ниппелей, крылья, защиту цепи, подставку и настенные крюки — проверенные модели в подборке выше.

Можно ли напечатать крюк для хранения велосипеда?

Да, из PETG толщиной от 10 мм с 6 стенками и широким основанием на 3–4 шурупа. Перед использованием испытайте грузом в 2–3 раза тяжелее велосипеда.

Какой пластик лучше для велосипедных креплений?

PETG или ASA: они выдерживают вибрацию, солнце и мороз лучше PLA. Для нагруженных хомутов — нейлон; для проставок и демпферов — TPU.

Выдержит ли напечатанный держатель телефона вибрации?

Да, если он из PETG или ASA, с толстыми стенками, коротким рычагом и демпфирующей проставкой.

Можно ли напечатать педали или вынос руля?

Нет. Детали, от которых зависит безопасность, печатать нельзя.

Как правильно ориентировать хомут на руль при печати?

Так, чтобы кольцо хомута лежало в плоскости слоёв — тогда он не лопнет по слою при затяжке.

Можно ли печатать крылья для велосипеда?

Да, из PETG или ASA толщиной 1,6–2 мм с рёбрами жёсткости и надёжным креплением.
