Крючки на 3D-принтере: 23 проверенные модели и правила прочности

Коротко: крючки — одна из самых полезных и простых печатей: настенные, на дверь, на рейлинг и трубу, на перфопанель, под полку, для кабелей. Чтобы крючок не сломался, его печатают лёжа — так изгиб идёт вдоль слоёв, делают толщину от 5–6 мм для одежды и сумок, скругляют внутренний изгиб и выбирают PETG (PLA хрупкий и «садится» под постоянной нагрузкой). Для влажных мест — PETG, для улицы и тепла — ASA. Крепление без сверления — на двусторонний скотч для лёгких вещей. Ниже — виды, правила и примеры.

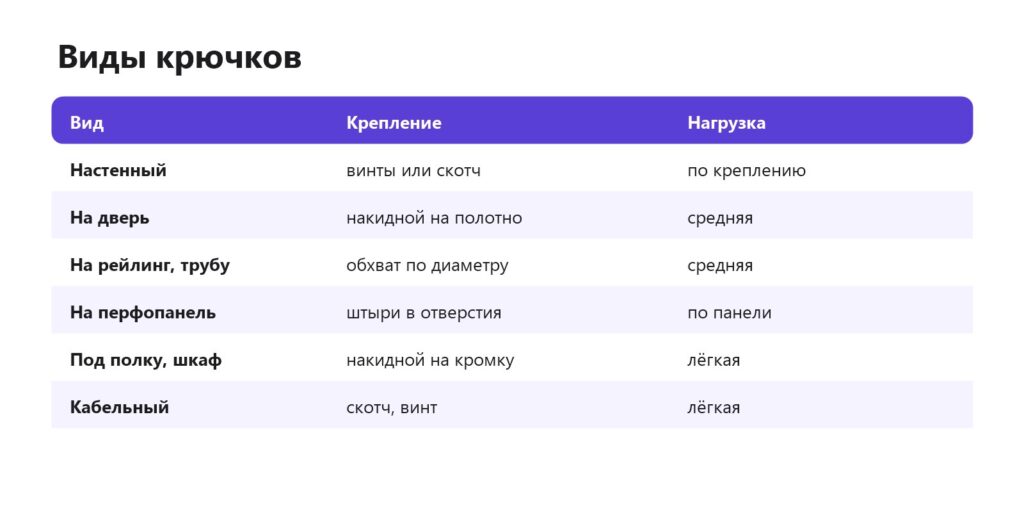

Виды крючков

Накидные крючки на дверь и кромку шкафа печатают под толщину полотна с зазором 0,5 мм — измерьте её штангенциркулем. Крючки на трубу и рейлинг — под диаметр трубы с охватом больше полуокружности, чтобы защёлкивались. Для перфопанели используйте модели под вашу систему панели. Мастерская и перфопанель.

Проверенные модели

Бесплатные модели на Printables (после регистрации); в скобках — сколько человек опубликовали фото своей печати.

Настенные

1. Strong cable wall hook (491 отпечаток, 15 тысяч лайков) — прочный настенный крюк для кабелей, удлинителей и шлангов. Один из самых популярных крючков Printables.
2. Wall hook (183) — минималистичный настенный крючок.
3. Coat hook (87) — крючок для одежды, общественное достояние.
4. Heavy-Duty Universal Hook — усиленный универсальный крюк.
5. Cat key hook (120) — ключница-кошка, у которой ключи висят на хвосте; усиленная версия — Tweaked Cat Key Hook.

На дверь, трубу, стол

6. Over Door Coat Hook — накидной крючок на дверь без сверления.
7. Over the shower door hook — крючок на дверь душевой для халата и полотенца, общественное достояние.
8. Radiator hooks for towel rail — крючки на полотенцесушитель. Для горячего — ASA.
9. Desk Bag Hook (307) — крючок для сумки на край стола; с зажимом — Desk clamp with hook (116), форма рассчитана топологической оптимизацией.
10. Adjustable desk hook (47) — регулируемый под толщину столешницы.

S-крюки, на скотч, на потолок

11. S-Hook (93) — S-образный крюк, хорошо подходит для остатков катушек; усиленный — Heavy-duty S-hook.
12. Large command strip hook — крючок под клеящиеся полоски; ещё — HangWateva (31).
13. Reinforced Garage Ceiling Hook — усиленный потолочный крюк для гаража. Для тяжёлого (велосипед, лестница) печатный крюк не годится — используйте металлический.

Для перфопанели

• Крючки для перфопанели Skådis (Kilian, 194 печати) — набор разных форм, лицензия CC BY.
• Коллекция крючков для Skådis (Pavel, 127 печатей) — лицензия CC BY.
• Компактный крючок для перфопанели (CovertContours, 73 печати).

Ключи, наушники, кухня, велосипед

• Ключница-соты (Zajda, 33 печати) — лицензия GPL.
• Крючок для наушников с отсеком для SD-карт (Mikolas Zuza, 54 печати) — лицензия CC BY.
• StrongArm — крючок на стол для сумок и наушников (Adam L, 44 печати) — лицензия CC BY-SA.
• Крючок для кухонных принадлежностей на один шуруп (Ganderloof, 3 печати) — лицензия CC BY.
• Настенный крюк для велосипеда за колесо (Mark, 7 печатей) — лицензия CC BY; печатать из PETG с 6 стенками.
• Крючки для сумок на подголовник (geektoybox, 8 печатей).
• Параметрический крючок на клейкие полоски (KlipGans) — размер под свои полоски, лицензия CC BY-SA.

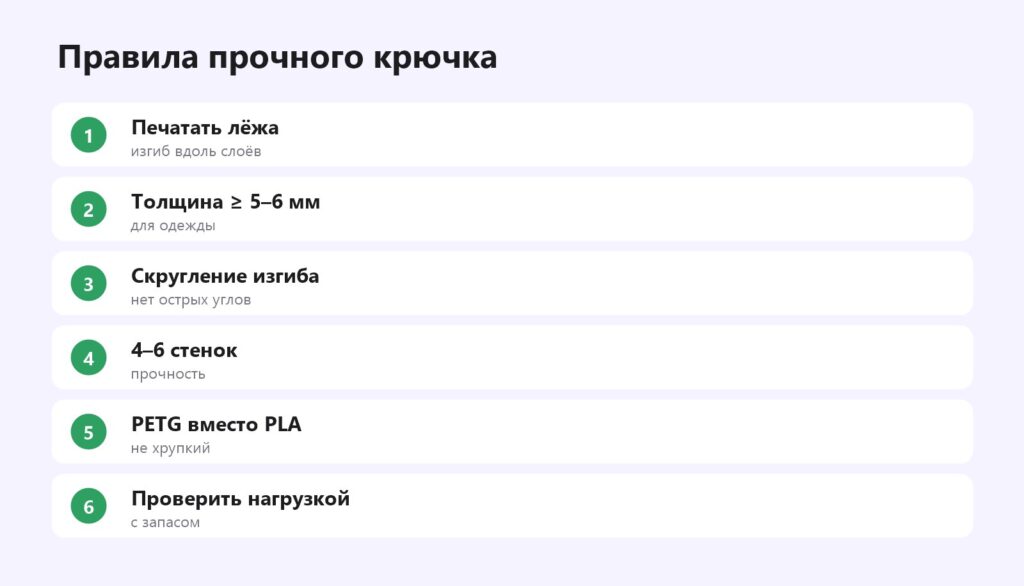

Правила прочного крючка

Крючок, напечатанный стоя (как висит на стене), ломается по слою у основания — ровно там, где максимальный изгиб. Напечатанный лёжа на боку, он изгибается вдоль линий и держит в разы больше. Это главное правило для всех крючков. Настройки для прочности, кронштейны.

Материалы по месту

Ванная, пластик для улицы.

Крепление

• Винты и дюбели — самое надёжное; отверстие с потайной фаской.
• Двусторонний монтажный скотч — для лёгких вещей (полотенце, ключи); поверхность обезжирить, держать 24 часа до нагрузки.
• Накидное — дверь, кромка, рейлинг: без инструментов.
• Магниты — на холодильник и металлические поверхности. Магниты.

Крепёж: что выбрать для своей стены

Крючок держит ровно настолько, насколько держит крепление. В бетон и кирпич — дюбели с шурупами 4–5 мм, отверстие в крючке делают с потайной фаской, чтобы головка не давила на край пластика. В гипсокартон — специальные дюбели-«бабочки» или крепление в профиль; простой шуруп в лист вырвется. На плитку в ванной — клейкие полоски для влажных помещений или вакуумные присоски, к которым печатается крючок-переходник. На двери и перекладины шкафа — накидные крючки по толщине полотна, без единого отверстия. Для съёмной квартиры удобны крючки на клейких полосках: их снимают без следов, а модель параметрическая — подгоняется под размер полоски. 3D-печать для ванной.

Проверка нагрузкой

Повесьте на новый крючок вдвое больший вес, чем планируете, и оставьте на сутки. Если крючок разогнулся или появились белёсые полосы — сделайте толще или смените пластик. Через месяц проверьте снова: под постоянной нагрузкой пластик со временем медленно деформируется, особенно в тёплом помещении.

Перфопанель: крючки как система хранения

Перфопанель — лист с отверстиями, на который вешают крючки, полочки и держатели в любом порядке. Для мастерской, кухни, рабочего стола или прихожей это самый гибкий способ хранения: переставили крючок — поменяли раскладку за секунду. 3D-принтер решает главную проблему перфопанелей — нехватку нужных держателей: под каждый инструмент, катушку, ножницы или наушники печатается свой держатель точно по размеру. Для популярных панелей (Skådis, американский стандарт 1 дюйм) на Printables тысячи моделей — от простых крючков до держателей шуруповёртов. Крючки для перфопанели печатают из PETG с 3–4 стенками, ориентируя так, чтобы зацепы входили в отверстия без усилия, но не выпадали. 3D-печать для мастерской, органайзеры.

Нагрузка и толщина: ориентиры

Это ориентиры для крючка, напечатанного лёжа на боку со скруглённым внутренним углом. Тот же крючок, напечатанный стоя, выдержит в разы меньше.

Пример: крючки на дверь для полотенец

Дверь толщиной 38 мм. Модель: накидная скоба 38,5 мм внутри, толщина стенок 4 мм, снаружи — два крючка с диаметром изгиба 20 мм и толщиной 6 мм, скругления 3 мм. Печать лёжа на боку из PETG, 5 стенок. Держит банное полотенце и халат, дверь закрывается — толщина скобы над полотном 2,5 мм не мешает. Без единого отверстия в двери.

Проектирование своего крючка

Простой крючок легко сделать самому в Tinkercad или Fusion: плоская пластина для крепления с двумя отверстиями, плавный изгиб крючка с радиусом под то, что будет висеть (для одежды — 15–25 мм), и «носик» на конце, чтобы вещь не соскальзывала. Толщину выбирайте с запасом, а ширину крючка — 15–20 мм: широкий крючок не мнёт ткань и держит лучше. Если крючок для сумки или рюкзака, сделайте его глубже и с более широким изгибом. Для набора одинаковых крючков удобно задать размеры параметрами и печатать сразу несколько на одной пластине. Tinkercad, печать нескольких моделей.

Типичные ошибки

• Печать стоя — ломается у основания.
• PLA для тяжёлого — хрупкий и «садится».
• Острый внутренний угол — точка трещины.
• Скотч на шероховатую стену — отклеится.
• Слишком тонкий крючок — разгибается.

Крючки как подарок и декор

Крючки в форме животных, листьев, букв или с именами — простой и приятный подарок. Для детской комнаты удобны крючки с инициалами каждого ребёнка: никто не перепутает, где чья куртка. Такие изделия печатают из матового или шёлкового пластика, а надписи делают вторым цветом. Подарки.

Видео по теме

• Крючки для перфопанели на 3D-принтере — система хранения в гараже.
• Вешалка для галстуков с нуля на 3D-принтере — от модели до готовой вещи.
• Прокачал всю квартиру с помощью 3D-принтера — крючки и держатели для каждой комнаты.
• Секреты прочной 3D-печати: оптимизация настроек слайсера — канал K3D tech.
• Материалы для 3D-печати: прочность и печатаемость — инструментальное исследование — канал «Цифровая фабрика».
• BrickLayers: «правильный» порядок печати и тесты на PETG — канал «Цифровая фабрика».

Где брать модели

Ищите по запросам «wall hook», «door hook», «towel hook», «rail hook», «pegboard hook». Многие модели параметрические — задаёте толщину двери или диаметр трубы. Где скачать модели, параметрические модели.

Частые вопросы

Как напечатать прочный крючок?

Печатать лёжа на боку, чтобы слои шли вдоль всего крючка; толщина от 5–6 мм, 4–6 стенок, скругление 3–5 мм во внутреннем углу, материал — PETG. Перед использованием — проверка грузом с двойным запасом.

Почему крючок сломался у основания?

Почти всегда крючок печатали стоя: нагрузка тянет слои в стороны в месте перегиба, и они разрываются. Вторая причина — острый внутренний угол без скругления, где концентрируется напряжение.

Можно ли повесить крючок без сверления?

Да: на клейкие полоски или двусторонний скотч — для ключей, полотенец и лёгких сумок; накидные крючки на дверь и на перекладину шкафа — для одежды. Нагрузку для клейких полосок смотрите на их упаковке.

Какой пластик для ванной?

PETG: он не боится влаги и тёплого воздуха после душа. PLA в ванной со временем «садится» под нагрузкой.

Сколько выдержит печатный крючок?

Зависит от конструкции и материала: правильно напечатанный крючок из PETG толщиной 6–8 мм держит куртки и сумки по 5–10 кг, а крупные крюки для велосипеда — больше. Всегда проверяйте с двойным запасом и не вешайте ничего над людьми.

Какие крючки печатать для перфопанели?

Под стандарт своей панели: для Skådis и для панелей с шагом 1 дюйм модели разные. Проверенные наборы крючков — в подборке выше; печатайте их из PETG.

Как повесить крючок на гипсокартон?

Через дюбели-«бабочки» или в металлический профиль. Обычный шуруп в лист гипсокартона под нагрузкой вырвется.

Можно ли повесить крючок на улице?

Да, из ASA: он не выцветает и не размягчается на солнце. PETG на улице тоже работает, но со временем желтеет и становится хрупче.
