Кронштейны на 3D-принтере: 20 проверенных моделей и как сделать прочно

Коротко: печатный кронштейн выдерживает серьёзную нагрузку, если соблюдены правила. Главное — ориентация: нагрузка должна идти вдоль слоёв, а не отрывать их (Г-образный кронштейн печатают лёжа на боку). Второе — конструкция: рёбра жёсткости, скругления внутренних углов, достаточная толщина. Третье — пластик: PETG или PCTG для дома, ASA для тепла и солнца, нейлон и PA-CF для нагрузок. Печать с 4–6 стенками, крепёж через термовставки, испытание с запасом в 2–3 раза. Под постоянной нагрузкой пластик со временем «ползёт» — для полок и тяжёлых предметов учитывайте это. Ниже — подробно.

Ориентация — главное

Самая частая ошибка: Г-образный кронштейн печатают «стоя», как он будет висеть. Тогда при нагрузке на полку слои в углу кронштейна разрываются — именно в месте максимального напряжения. Если тот же кронштейн положить на бок, слои пойдут вдоль всей буквы «Г», и он выдержит в разы больше. Перед печатью мысленно приложите нагрузку и проверьте, не раздвигает ли она слои. Настройки для прочности.

Проверенные модели

Кронштейны для полок

• Топологически оптимизированный кронштейн — более 80 кг (Tom, 65 печатей) — форма рассчитана программой; автор показывает испытания. Лицензия CC BY-SA.
• Кронштейн полки с сотами (2be3dprinted, 111 печатей) — самый популярный вариант, декоративный и прочный.
• Масштабируемый кронштейн с сотами (Extrutim, 104 печати) — под полки разной глубины.
• Кронштейны для полки с катушками (OverMaintained, 78 печатей).
• Скрытый кронштейн для «парящей» полки (Chris Scherer) — общественное достояние.

Техника и электроника

• Настенное крепление роутера TP-Link (SeanChangX, 4 печати).
• Настенный кронштейн колонки (Yeet, 3 печати) — лицензия CC BY.
• USB-разъёмы под столешницей (H0wdy, 20 печатей) — лицензия CC BY-SA.
• Крепление аудиоинтерфейса под стол (Christoph, 13 печатей) — пример кронштейна под конкретное устройство.

Инструмент и быт

• Настенный держатель насадок пылесоса Dyson (jarrah, 49 печатей).
• Настенный кронштейн аккумуляторного пылесоса Makita (Coat, 31 печать).
• Держатель наушников под стол с кабель-каналом (Tridense, 46 печатей).

Хомуты для труб

• Защёлкивающийся хомут для труб 20–120 мм (Metikumi, 9 печатей) — лицензия CC BY-SA.
• Быстросъёмный хомут для квадратной трубы (7 печатей) — масштабируется под размер.

Шторы, растения, мебель, компьютер

• Кронштейн для карниза (Eirik Jeppesen, 8 печатей) — лицензия CC BY-SA.
• Кронштейн для подвесного кашпо (Benji Makes, 4 печати) — лицензия CC BY.
• Полкодержатель для кухонного шкафа (interactive3, 1 печать) — замена потерянного штыря.
• Опора штанги шкафа 20 мм (Whaleoilbeefhooked) — лицензия CC BY.
• Подпорка видеокарты (Glenn37216, 9 печатей) — от провисания тяжёлой карты в корпусе ПК, лицензия CC BY.
• Универсальный кронштейн саундбара (xaevi, 4 печати) — лицензия CC BY-SA.

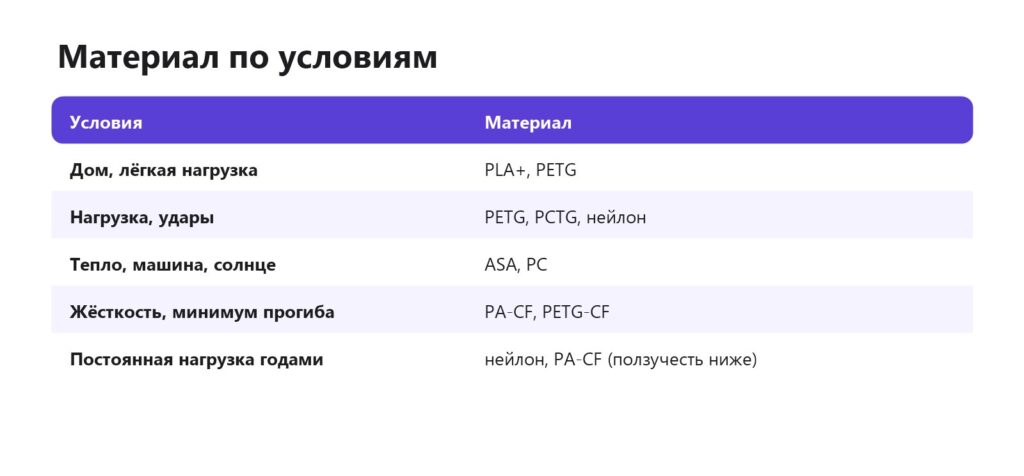

Материал

PLA жёсткий, но хрупкий и при постоянной нагрузке и тепле «садится». Для полки над батареей или кронштейна в машине он не годится. Самый прочный пластик, термостойкий пластик.

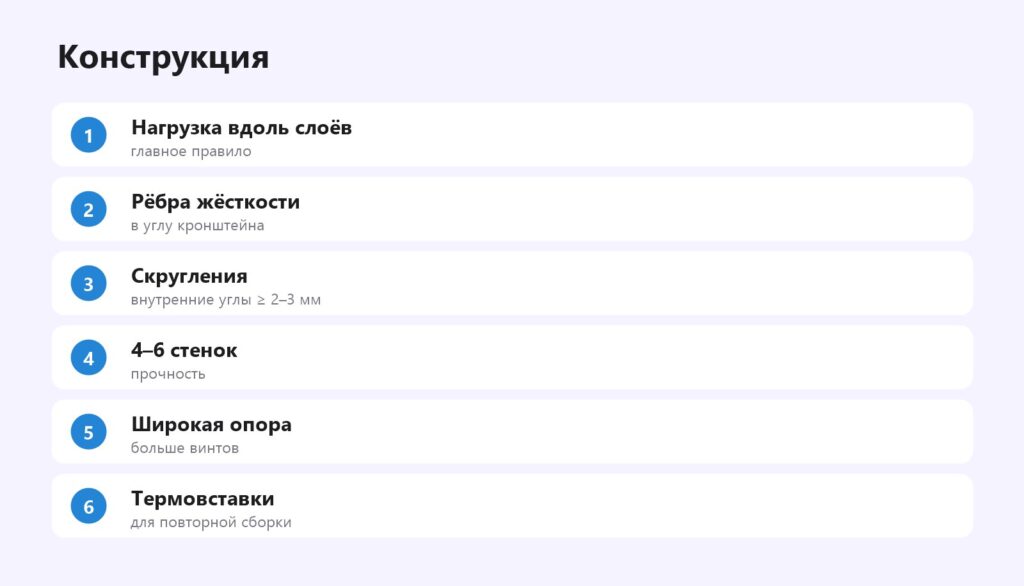

Конструкция

Рёбра жёсткости (косынки) в углу кронштейна снимают нагрузку с угла и уменьшают прогиб. Скругления внутренних углов убирают концентрацию напряжения — острый угол работает как надрез. Толщина полок кронштейна — от 4–5 мм для лёгких предметов и больше для тяжёлых. Проектирование.

Настройки печати

• Стенки — 4–6: прочность в основном дают внешние слои. Количество стенок.
• Заполнение — 30–50 %, гироид или кубическое.
• Температура — верх диапазона для лучшего сплавления слоёв.
• Ширина линии — 0,5–0,6 мм соплом 0,4. Ширина линии.
• Сухой пластик — влажный даёт слабые слои. Сушка.

Крепёж

Отверстия под шурупы делают с потайной фаской или под шайбу — головка не должна давить на тонкий край. Для винтов, которые будут откручивать, используйте термовставки или гайки в карманах. Широкая опорная поверхность и несколько точек крепления распределяют нагрузку. Вокруг отверстий — усиление модификатором (больше стенок). Резьба и вставки, модификаторы.

Испытание

Перед тем как вешать ценное, нагрузите кронштейн весом в 2–3 раза больше планируемого и оставьте на сутки. Если он прогнулся или появились белёсые полосы (признак перенапряжения пластика) — усиливайте конструкцию или меняйте материал. Через несколько недель использования проверьте снова.

Ползучесть

Под постоянной нагрузкой пластик медленно деформируется — полка на печатных кронштейнах может за месяцы наклониться. Сильнее ползут PLA и PETG, особенно в тепле; меньше — нейлон и композиты с волокном. Для тяжёлых полок проектируйте кронштейн с большим запасом или используйте металлические кронштейны.

Печатный или покупной

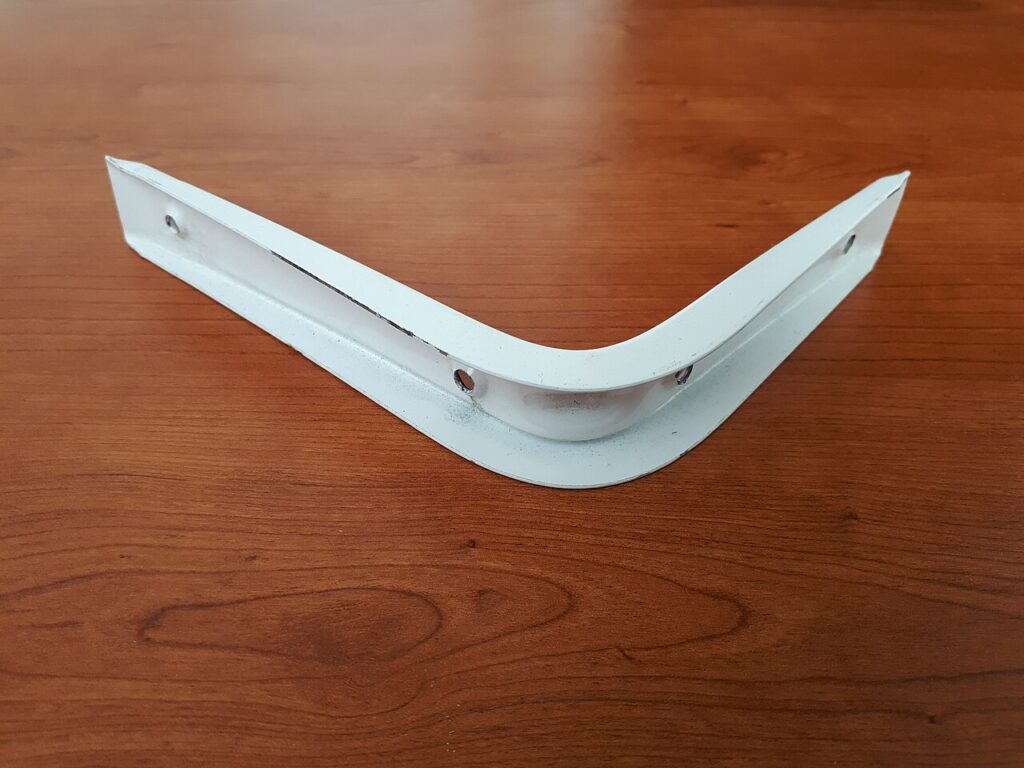

Печатный кронштейн выигрывает, когда нужна нестандартная форма: под конкретное устройство, нишу, угол стены, трубу необычного диаметра, когда важен цвет под интерьер или нужно спрятать провода внутри. Он незаменим, если покупной аналог не продаётся или ждать доставки долго. Покупной металлический выигрывает там, где большая постоянная нагрузка, тепло, улица или где поломка опасна: тяжёлые полки, телевизоры, водонагреватели, всё над кроватью и проходами. Хорошая середина — гибрид: печатная накладка или декоративный корпус поверх стального уголка. Так получается и прочно, и красиво. 3D-печать для интерьера.

Где нельзя использовать печатные кронштейны

Пошагово: свой кронштейн

1. Измерьте предмет и место крепления: расстояние между отверстиями, толщину стены или полки, доступ для отвёртки.
2. Оцените нагрузку: вес предмета, плечо (насколько далеко от стены), возможные удары и рывки.
3. Нарисуйте профиль в CAD: основные полки, косынка под 45°, скругления 3–5 мм во внутренних углах.
4. Выберите ориентацию так, чтобы слои шли вдоль нагрузки, и проверьте, что для неё не нужны поддержки.
5. Напечатайте пробный кронштейн из того же пластика, что и финальный, и испытайте его.
6. Доработайте слабые места: добавьте толщину или ребро там, где появились белёсые полосы или прогиб.

Кронштейны для компьютера и техники

Отдельная большая группа — кронштейны под конкретные устройства: роутер и блок питания на стену или под стол, колонки и саундбар, подпорка тяжёлой видеокарты в корпусе ПК, держатели жёстких дисков, крепления камер и датчиков. Здесь нагрузка небольшая, а главное — точная посадка под корпус устройства и удобный доступ к разъёмам. Модели под популярные устройства обычно уже есть на Printables (ищите по названию модели устройства), а для своих удобно взять готовый кронштейн и поменять размеры посадочного места в CAD. Для техники, которая греется (блоки питания, роутеры), выбирайте PETG и оставляйте зазор для воздуха между устройством и стеной. Корпуса для электроники.

Частые виды кронштейнов

• Для полок — Г-образные с косынкой.
• Для техники — крепления роутеров, блоков питания, колонок под стол или на стену.
• Для электроники — держатели плат, датчиков, камер. Умный дом.
• Для штанг и труб — хомуты с отверстием под винт.
• Для велосипеда и авто — фонари, телефоны, видеорегистраторы. Велосипед.

Для каждого вида есть готовые решения (см. подборку выше), но кронштейн под свой предмет проще всего спроектировать самому — это одна из лучших задач для первого опыта в CAD.

Ориентиры по нагрузке

Цифры — ориентиры для кронштейна, напечатанного по правилам этой статьи. Каждый конкретный кронштейн испытывайте грузом с запасом 2–3 раза, а для постоянной нагрузки учитывайте ползучесть: то, что держится неделю, через полгода может провиснуть.

Типичные ошибки

• Печать стоя — кронштейн ломается по слою в углу при первой нагрузке.
• Острый внутренний угол — трещина начинается именно там; нужен радиус 3–5 мм.
• Головка шурупа давит на тонкий край — пластик лопается; потайная фаска или шайба.
• PLA у батареи или окна — тепло ускоряет ползучесть, полка провисает.
• Один шуруп на кронштейн — кронштейн проворачивается; минимум два, разнесённые по высоте.

Пример: кронштейн полки для специй

Г-образный кронштейн 120×80 мм с треугольной косынкой, толщина 6 мм, скругление в углу 5 мм, два отверстия под шуруп с потайной фаской. Печать из PETG лёжа на боку, 5 стенок, 40 % гироида, 240 °C. Испытан грузом 5 кг на сутки без прогиба. Полка с банками специй висит больше года. 3D-печать для кухни.

Видео по теме

• Направление 3D-печати: как сделать деталь прочнее? — как ориентация влияет на прочность, испытания.
• Прочность 3D-печати: два приёма, которые работают лучше настроек слайсера — конструктивные приёмы.
• Секреты прочной 3D-печати: оптимизация настроек слайсера — стенки, заполнение, температура.
• PA6-CF: нейлон с углеволокном — материал для нагруженных кронштейнов.

Частые вопросы

Как ориентировать кронштейн при печати?

Так, чтобы нагрузка шла вдоль слоёв — обычно лёжа на боку.

Какой пластик для кронштейна?

PETG для дома — прочный и не хрупкий; ASA — для тепла, солнца и улицы; нейлон и PA-CF — для серьёзных нагрузок. PLA — только для лёгких предметов вдали от тепла.

Сколько стенок ставить?

4–6: прочность детали в основном дают стенки, а не заполнение. Заполнение 30–50 % гироидом, а вокруг отверстий под шурупы — дополнительные стенки модификатором.

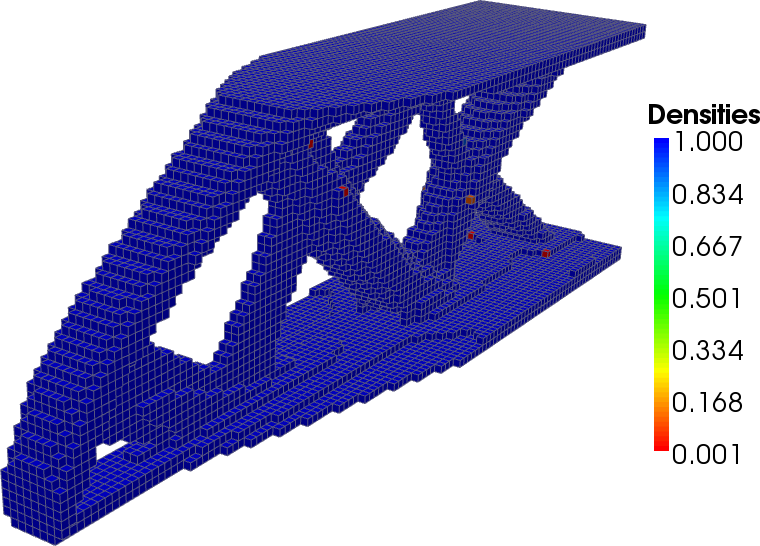

Что такое топологически оптимизированный кронштейн?

Кронштейн, форму которого рассчитала программа: материал оставлен только там, где идёт нагрузка. Получается лёгкая «скелетная» деталь, которая при том же весе пластика держит больше обычной. Пример — в подборке выше.

Зачем рёбра жёсткости?

Уменьшают прогиб и разгружают угол — место, где кронштейн чаще всего ломается.

Выдержит ли печатный кронштейн полку?

Лёгкую — да, при правильной ориентации, конструкции и испытании нагрузкой с запасом в 2–3 раза. Для тяжёлых полок учитывайте ползучесть пластика.

Можно ли вешать телевизор на печатный кронштейн?

Нет: телевизор тяжёлый, висит годами под постоянной нагрузкой, а падение опасно для людей и техники. Для этого существуют сертифицированные металлические кронштейны.
