3D-печать для фотографа: 26 моделей — бленды, крышки, держатели, плёнка, макро

Коротко: 3D-принтер экономит фотографу деньги и время на аксессуарах: бленды и крышки для объективов, адаптеры фильтров, держатели смартфона на штатив, крепления для вспышек, света и микрофонов, кейсы для карт памяти и аккумуляторов, а также реквизит и подставки для предметной съёмки. Для оптических аксессуаров используйте матовый чёрный пластик (без бликов), для креплений — PETG с металлической гайкой 1/4″ вместо резьбы в пластике, для накладок — TPU. Точные посадки проверяйте пробным кольцом. Ниже — идеи, материалы и советы.

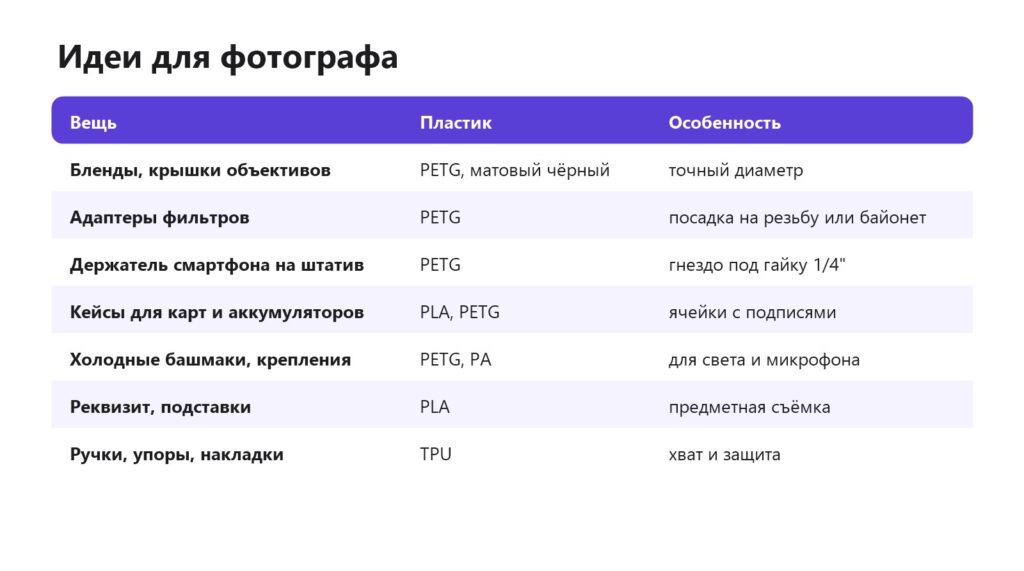

Идеи

Оптика

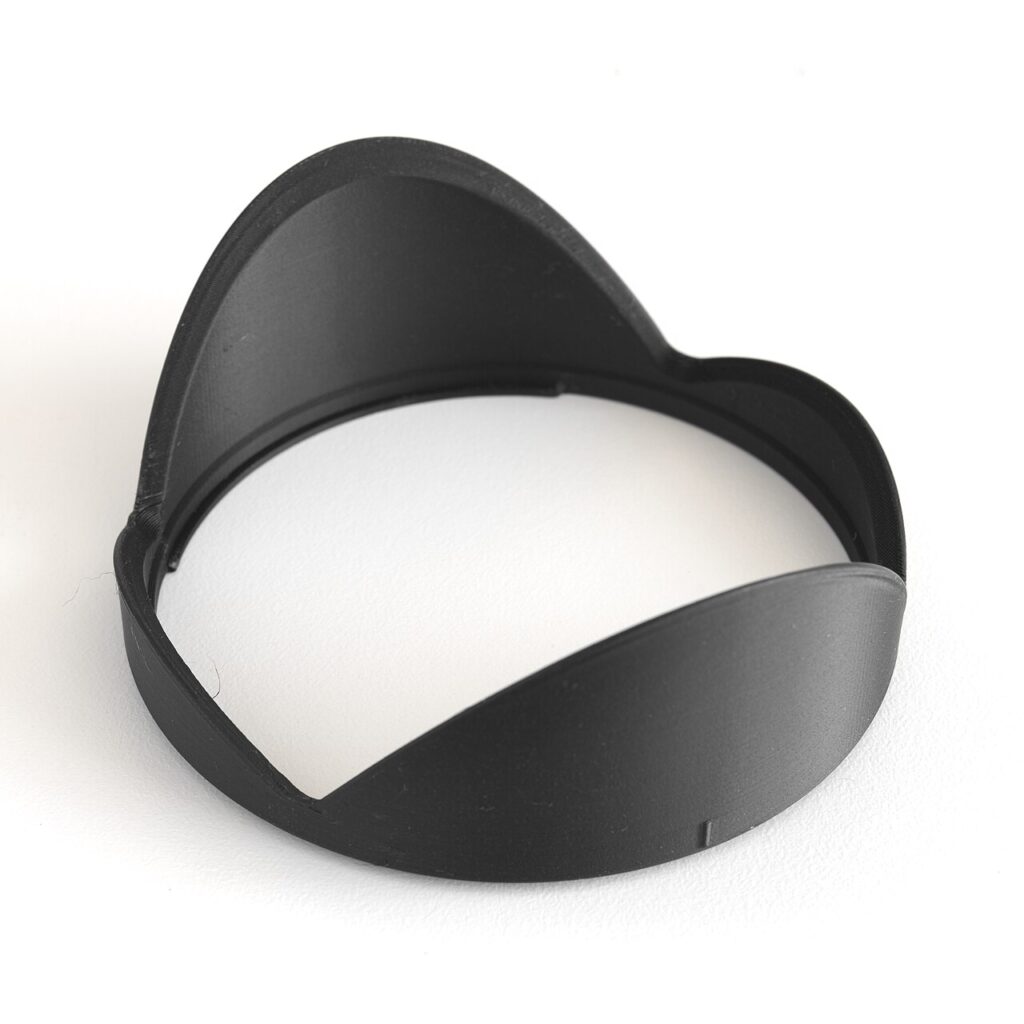

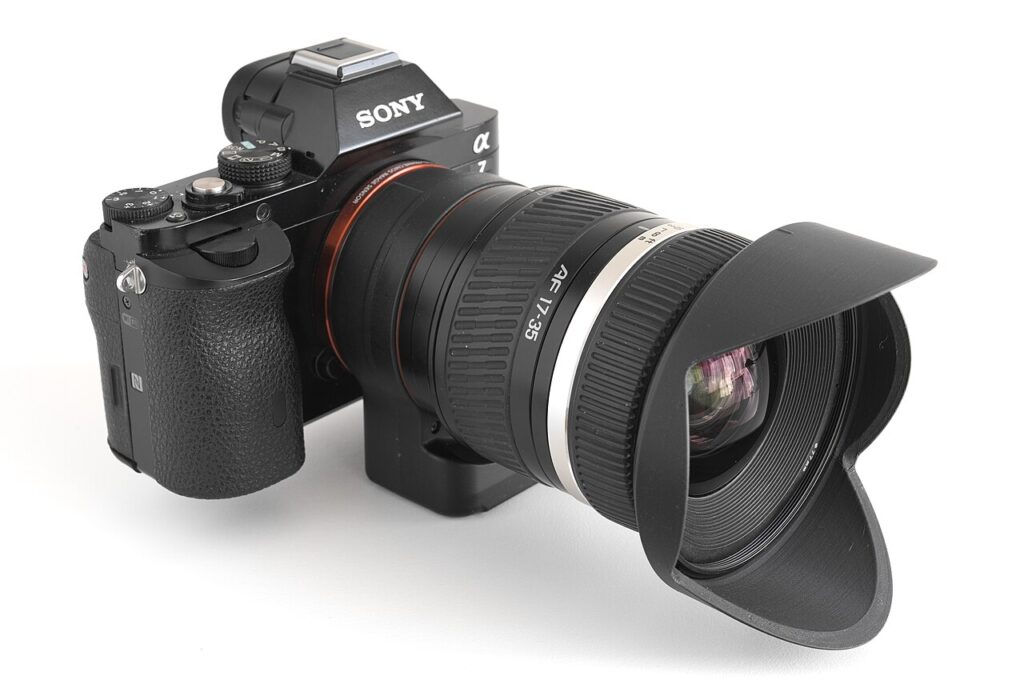

Бленды под конкретный объектив, крышки взамен потерянных, переходники для фильтров разного диаметра, держатели для квадратных фильтров. Внутреннюю поверхность бленды делайте рифлёной или печатайте с fuzzy skin — это уменьшает отражения. Пластик — только матовый чёрный: блестящий даёт блики, светлый пропускает свет. Fuzzy skin.

• Lens Hood для Canon EF 50mm f/1.8 STM (16) — бленда для популярного «полтинника».
• Lens hood 49mm (push on) — надвижная бленда под объективы с диаметром 49 мм.
• Nikon F Lens Cap (55) — задняя крышка для объективов Nikon F. Для Sony E — Rear lens cap for Sony E-mount (55), для Canon EF/EF-S — Rear lens cap Canon EF (30).
• Deep 55mm lens cap — глубокая передняя крышка 55 мм.

Крепления

Держатели смартфона для штатива, переходники для холодного башмака, крепления для накамерного света и микрофона, кронштейны для съёмки сверху. Стандартная резьба штатива — 1/4″-20; нарезать её в пластике можно, но она быстро изнашивается. Надёжнее вложить металлическую гайку или термовставку при печати. Пауза для вставки гайки, резьба на 3D-принтере.

• Cell phone tripod mount (50) — держатель смартфона на штатив; ещё варианты — Tripod Phone Mount (23), общественное достояние.
• Strong Arca Swiss Clamp — зажим под стандартную быстросъёмную площадку Arca-Swiss; держатель смартфона под неё — Arca Swiss Phone Mount.
• Cold Shoe Mount — переходник на «башмак» камеры для веб-камеры или аксессуара.
• Camera strap quick-release clips — быстросъёмные клипсы для ремня камеры, общественное достояние.

Хранение

Кейсы для карт памяти с ячейками и пометкой «пустая/занятая», держатели для аккумуляторов, органайзеры для сумки, крышки для разъёмов. Всё под ваш набор и размеры. Органайзер.

• SD/microSD card holder (90) — компактный кейс для карт памяти.
• Lens Cap Holder for Camera Strap (23) — держатель крышки объектива на ремень: крышка больше не теряется.

Предметная съёмка

Подставки, постаменты, реквизит, фоны с текстурой, держатели для ювелирных изделий, отражатели нестандартной формы. Для съёмки товаров удобен поворотный столик. Реквизит можно покрасить под нужную сцену. Как покрасить PLA.

• Motorized 360° Turntable — моторизованный поворотный столик для предметной съёмки и фотограмметрии с регулировкой скорости.

Плёнка, макро, аккумуляторы

• Держатель 35-мм плёнки для оцифровки камерой (rogerquin, 15 печатей) — негативы снимают на макрообъектив вместо сканера.
• PiCa135 — пинхол-камера со сдвигом (Spotmatic, 4 печати) — плёночная камера-обскура на 35-мм плёнку.
• Кассета для 35-мм плёнки (Black Portal, 8 печатей) — лицензия CC BY.
• Мотор для вращения бачка проявки (Rusty) — ровная проявка без ручного вращения, лицензия CC BY-SA.
• Макрорельсы Macro-Jack (Strider Varun, 12 печатей) — точная подвижка для макросъёмки.
• Рельс для фокус-стекинга (Deeuutee, 2 печати) — серия кадров с разной фокусировкой, лицензия CC BY-SA.
• Задняя крышка объектива Sony E (LXO, 55 печатей).
• Кейс для 4 или 6 аккумуляторов камеры (K2_Kevin, 4 печати) — лицензия CC BY.

Точность посадок

Для крышек и бленд нужна точная посадка по диаметру. Не печатайте сразу всю деталь — напечатайте кольцо высотой 2–3 мм с нужным посадочным диаметром, проверьте на объективе и поправьте размер на 0,1–0,2 мм. Учитывайте, что внутренние диаметры на FDM получаются чуть меньше, а внешние — чуть больше. Отверстия меньше нужного, размеры не совпадают.

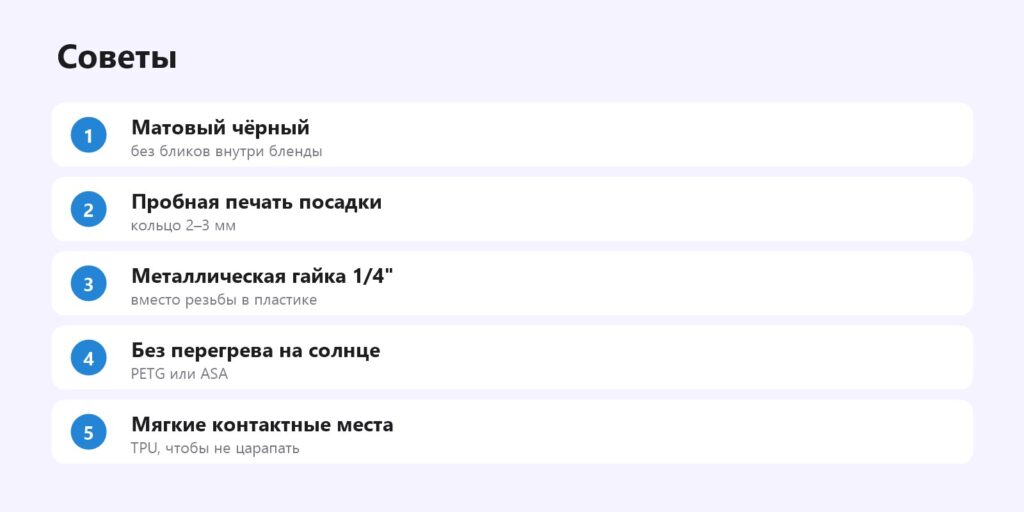

Советы

Фототехника дорогая — проверяйте крепления под нагрузкой, прежде чем вешать на них камеру. Держатели, на которых висит камера, печатайте из PETG или нейлона, с 4–6 стенками и ориентацией вдоль нагрузки. Оставлять PLA-кронштейн в машине летом нельзя — деформируется. Настройки для прочности, термостойкий пластик.

Для видеосъёмки

Видеографам принтер помогает собрать «риг» под свою задачу: клетки и площадки для смартфона, крепления монитора и рекордера, держатели для аккумуляторов питания, рукоятки, кабельные зажимы, крепления для фоллоу-фокуса и зубчатые кольца на объектив. Зубчатые кольца — отличный пример: стандартный модуль 0,8, внутренний диаметр точно под объектив, и обычный объектив превращается в «кино» для системы фокусировки. Печатайте их из PETG или нейлона, внутреннюю поверхность делайте с накладкой из TPU, чтобы кольцо не проскальзывало и не царапало объектив. Шестерни на 3D-принтере.

• Seamless Follow Focus Gear Customizer — генератор бесшовных зубчатых колец под диаметр объектива.
• TPU Follow Focus Gears — кольца из гибкого TPU, которые плотно обхватывают объектив и не царапают его.

Плёночная фотография

Плёнка переживает второе рождение, и 3D-принтер для плёночника — почти обязательный инструмент. Держатель для оцифровки негативов камерой со штатива и макрообъективом заменяет сканер: кадр плотно прижат, плёнка не прогибается, подсветка снизу — от планшета или светового стола. Печатают катушки и кассеты, вставки для бачков проявки под разные форматы, моторизацию бачка для равномерной проявки, переходники для старых объективов. Целые камеры тоже печатают: камеры-обскуры (пинхол) на 35-мм и среднеформатную плёнку и даже панорамные камеры. Главное требование к таким деталям — светонепроницаемость: печатают из чёрного матового пластика с 3–4 стенками и проверяют на просвет яркой лампой в тёмной комнате. Высота слоя.

Макросъёмка и фокус-стекинг

Для макро важна точность перемещения: печатные макрорельсы двигают камеру на доли миллиметра винтом, а моторизованные — шаговым двигателем, делая серию кадров с разной фокусировкой. Потом кадры сшиваются в один, где резко всё — от передней кромки объекта до фона. Такие рельсы печатают из PETG с металлическими направляющими и винтом: пластик даёт корпус и каретку, а точность обеспечивает металл. Для освещения макросцены печатают держатели диффузоров и отражателей на объектив. Линейные рельсы.

Пример: оцифровка плёнки камерой

В семейном архиве — две сотни негативов 35 мм. Вместо сканера: камера на штативе вертикально вниз, макрообъектив, держатель плёнки из подборки, под ним — планшет с белым экраном на полной яркости как источник света. Держатель печатается из чёрного матового PETG за 2,5 часа; рамка прижимает плёнку на магнитах, а прорезь подсветки чуть меньше кадра, чтобы не было засветки по краям. Камера выставляется так, чтобы кадр занимал почти весь снимок, фокус — по зерну плёнки на увеличении. Дальше дело техники: сдвинул плёнку — снял, около 15 секунд на кадр. Негативы инвертируются в редакторе. Две сотни кадров оцифрованы за вечер в разрешении камеры — для большинства задач лучше, чем у недорогого сканера.

Свет и модификаторы

Для студийного света печатают держатели для LED-панелей, адаптеры для софтбоксов и тубусов, шторки и соты для направленного света, гобо-проекторы с узорами. Учтите нагрев: рядом с мощными галогенными и импульсными лампами пластик может деформироваться, а вот современные светодиодные источники греются умеренно, и PETG с ними справляется. Для ярких бликов на предметной съёмке удобно печатать маленькие отражатели и флаги нужной формы, которые крепятся на штатив или прямо на стол. Их можно оклеить фольгой или белой бумагой.

Камера для 3D-принтера

Обратная задача — крепления для веб-камеры или экшен-камеры к самому принтеру для наблюдения и таймлапсов. Таймлапс 3D-печати — отличный контент для соцсетей. Камера для 3D-принтера.

Что из чего печатать

Для всего, что работает со светом внутри (бленды, пинхол-камеры, держатели плёнки), выбирайте пластик именно матовый чёрный: обычный чёрный PLA с глянцем отражает свет и даёт блики и вуаль. Светлый пластик для таких деталей не годится вообще — он просвечивает. Декоративные пластики.

Пошагово: бленда под свой объектив

1. Найдите посадочный диаметр: у передней части объектива есть резьба под фильтр (диаметр указан на крышке, например 52 или 58 мм) или байонет под штатную бленду.
2. Для резьбового варианта проще всего надвижная бленда: внутренний диаметр — по наружному диаметру оправы плюс 0,2 мм, с прорезью для пружинения.
3. Длину бленды выбирайте по фокусному расстоянию: на широкоугольнике длинная бленда даст тёмные углы (виньетирование). Сделайте сначала короткую, проверьте на самом широком угле, затем удлиняйте.
4. Печать — матовый чёрный PETG, внутренняя стенка с fuzzy skin или рёбрами против бликов.
5. Проверка — снимите светлое небо на минимальном фокусном расстоянии и посмотрите углы кадра.

Видео по теме

• Изготавливаем пинхол — камера-обскура своими руками.
• Защита объектива (бленда) экшн-камеры на 3D-принтере.
• How I 3D printed a pinhole camera — печатная плёночная камера (англ.).
• 3D-принтер для фотографа — канал Eduard Zhukov: что пригодилось на практике.

Где брать модели

Ищите по запросам «lens cap», «lens hood», «filter adapter», «phone tripod mount», «cold shoe», «SD card holder». Для бленд и крышек много параметрических моделей — достаточно ввести диаметр. Где скачать 3D-модели, OpenSCAD.

Частые вопросы

Можно ли напечатать бленду для объектива?

Да: из матового чёрного пластика с рифлёной внутренней поверхностью, с посадкой под диаметр объектива или резьбу фильтра. Сначала печатают тестовое кольцо, потом бленду целиком.

Как сделать резьбу 1/4″ для штатива?

Лучше вложить металлическую гайку или термовставку.

Какой пластик для креплений камеры?

PETG или нейлон: они выдерживают нагрузку от камеры и не трескаются при ударе. PLA подходит для крышек и держателей карт, но не для креплений, на которых висит камера.

Как подобрать точный диаметр крышки?

Напечатать тестовое кольцо и поправить размер.

Почему бленда даёт блики?

Блестящий пластик внутри — нужен матовый чёрный и рифлёная поверхность.

Что печатать для предметной съёмки?

Подставки и постаменты, реквизит, держатели фона, моторизованный поворотный столик для съёмки товара на 360° — модель есть в подборке выше.

Можно ли напечатать плёночную камеру?

Да: камеры-обскуры на 35-мм и среднеформатную плёнку печатают из чёрного матового пластика. Главное — светонепроницаемость: 3–4 стенки и проверка яркой лампой в тёмной комнате.
