Линейные рельсы или валы в 3D-принтере: что лучше

Коротко: в 3D-принтерах встречаются четыре системы перемещения: колёсики на V-профиле (бюджетные принтеры, дёшево и тихо, но колёса изнашиваются), гладкие валы с линейными подшипниками (классика, может появиться люфт), линейные рельсы MGN с каретками (жёстко и без люфта, дороже, нужны смазка и правильная установка) и карбоновые трубки (лёгкие, в некоторых быстрых принтерах). Рельсы дают реальный выигрыш на быстрых принтерах и в тяжёлых осях, но не исправят плохую печать, если проблема в другом. Апгрейд на рельсы оправдан, когда вы упираетесь в люфты колёсиков или хотите поднять скорость. Ниже — сравнение, апгрейд и уход.

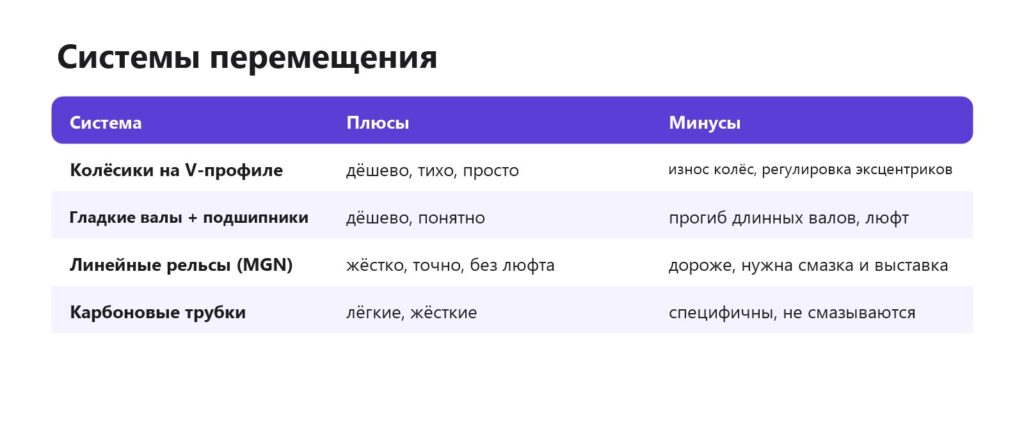

Сравнение

Колёсики на V-профиле

Пластиковые колёсики катятся по пазу алюминиевого профиля. Люфт выбирается эксцентриковыми гайками. Плюсы — простота, тишина, дешевизна. Минусы — колёса со временем изнашиваются и деформируются (особенно если долго стоят затянутыми), регулировку нужно повторять. Типичны для Ender-3 и подобных. Настройки Ender-3.

Гладкие валы

Стальные валы с линейными шариковыми подшипниками или втулками. Простая и проверенная система. Минусы — длинные тонкие валы прогибаются, подшипники со временем разбиваются и дают люфт, а шариковые подшипники шумят.

Линейные рельсы

Профилированная направляющая с кареткой на циркулирующих шариках. Высокая жёсткость, нет люфта, высокая точность — даже под боковой нагрузкой. Минусы — дороже, требуют смазки и аккуратной установки: две параллельные рельсы при неточной выставке заедают. Качество дешёвых рельсов сильно варьируется. Широко используются в быстрых CoreXY. Кинематика 3D-принтера.

Карбоновые трубки

Лёгкие жёсткие трубки, по которым скользят втулки. Малая масса подвижной части позволяет высокие ускорения. Не смазываются — только протираются. Обслуживание Bambu Lab.

Когда апгрейд на рельсы оправдан

• Колёсики изношены, а люфт постоянно возвращается.
• Вы ставите Klipper и поднимаете ускорения — колёсики начинают «плясать».
• Ось X прогибается под тяжёлой головой (директ, датчик).
• Нужна стабильная точность размеров для деталей с посадками.

Если же проблема — недоэкструзия, плохой первый слой или влажный пластик, рельсы не помогут. Сначала разберитесь в причине. Почему принтер плохо печатает.

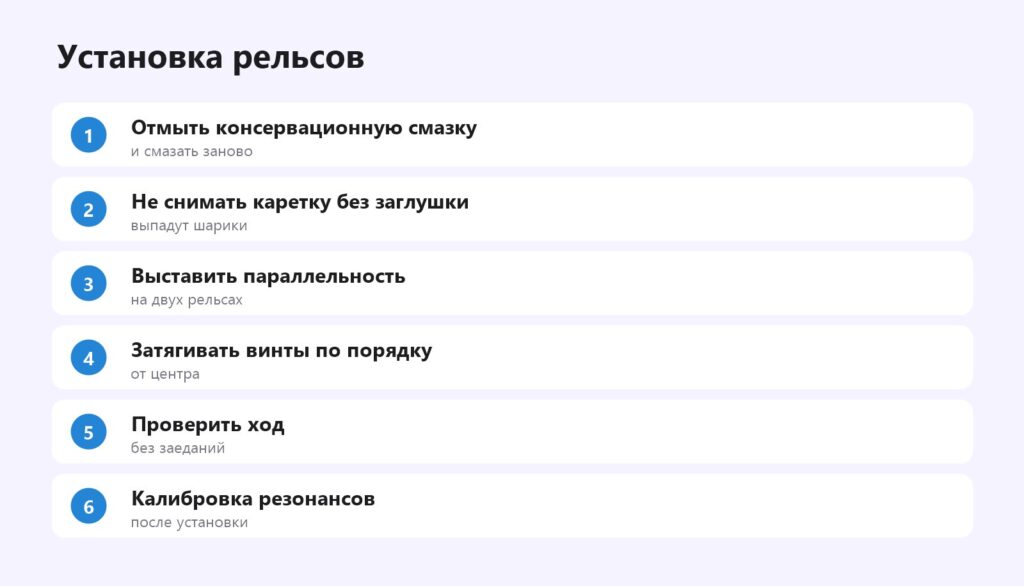

Установка

Новые рельсы покрыты консервационной смазкой — её смывают и наносят рабочую смазку для линейных направляющих. Каретку нельзя снимать с рельса без заглушки-оправки: шарики высыплются. Для двух параллельных рельсов (например, на оси Y) сначала затягивают одну, затем выставляют вторую по ходу каретки, двигая ось по всей длине. Винты затягивают от центра к краям.

Уход

• Рельсы — смазка для линейных направляющих или густое масло, раз в несколько месяцев, немного.
• Валы — тонкий слой смазки, протирать от пыли.
• Колёсики — без смазки; проверять эксцентрики и износ.
• Карбон — только протирать.

Уход за 3D-принтером.

Пример: рельс на ось X Ender-3

Комплект для апгрейда: рельс MGN12 длиной под профиль оси X и переходная пластина для крепления головы. Рельс отмывают, смазывают, крепят к профилю винтами в Т-гайки, выставляя по краю профиля. Голову переносят на новую каретку, ремень переставляют. После сборки ось двигается без люфта, а при печати пропадают мелкие волны, вызванные качанием головы на колёсиках. Не забудьте перенастроить ноль оси X и проверить, что голова не выходит за пределы. Апгрейды Ender-3.

Масса и скорость

Для быстрой печати важна не только жёсткость, но и масса подвижных частей: чем легче голова и ось, тем выше допустимые ускорения без звона. Стальной рельс тяжелее карбоновой трубки, поэтому в некоторых быстрых принтерах на подвижной оси ставят именно карбон, а рельсы — на неподвижных частях рамы. При апгрейде учитывайте, что более тяжёлая ось может потребовать снижения ускорений или повторной калибровки резонансов. Для принтеров с качающимся столом (bedslinger) тяжёлый стол — главный ограничитель скорости, и рельс на оси Y почти не поможет, если не облегчить сам стол. Input shaping, как ускорить печать.

Типичные ошибки

• Сухой рельс — шум и быстрый износ.
• Непараллельные рельсы — заедание, пропуск шагов. Смещение слоёв.
• Слишком дешёвые рельсы — люфт и неровный ход.
• Перетянутые эксцентрики у колёсиков — плоские участки на колёсах.

Частые вопросы

Что лучше: рельсы или колёсики?

Рельсы жёстче и точнее, колёсики дешевле и проще.

Нужно ли смазывать рельсы?

Да, смазкой для линейных направляющих.

Стоит ли ставить рельсы на Ender-3?

Если упираетесь в люфты или поднимаете скорость.

Можно ли снять каретку с рельса?

Только с оправкой — иначе выпадут шарики.

Смазывают ли карбоновые трубки?

Нет, их только протирают.

Улучшат ли рельсы качество печати?

Если проблема в люфтах механики — да; в других случаях — нет.
