Катушки для пластика 3D-принтера: картон, пластик, рефилы

Коротко: пластик для FDM-печати продаётся на пластиковых и картонных катушках, а также рефилами — мотками без катушки, которые ставят на многоразовую катушку. Стандарт — 1 кг на катушке диаметром около 200 мм, но размеры у производителей отличаются, и это важно для систем смены пластика (AMS, CFS и подобных) и сушилок. Картонные катушки экологичнее, но пылят и буксуют в роликах систем подачи — помогают переходные кольца. Большие катушки 2–5 кг выгоднее, но требуют внешнего держателя. Ниже — виды, размеры, совместимость и советы.

Виды катушек

Пластиковые

Классический вариант: жёсткая, не пылит, хорошо вращается на любом держателе. Минус — на каждый килограмм пластика приходится 150–250 г пластика катушки, который обычно выбрасывают. Пустые катушки используют повторно: для рефилов, перемотки остатков или как органайзеры.

Картонные

Многие производители перешли на картон ради экологии и снижения стоимости. Проблемы: картонные бортики пылят, и эта пыль попадает в механизм систем подачи; гладкий край картона проскальзывает на прорезиненных роликах AMS; картон впитывает влагу и деформируется в сушилке. Решение — напечатанные или покупные переходные кольца на бортики или перемотка на пластиковую катушку. Проблемы систем смены пластика.

Рефилы

Моток нити, закреплённый стяжками, без катушки. Ставится на разборную многоразовую катушку, после чего стяжки срезают. Дешевле и без отходов. Важно: не срезайте стяжки, пока моток не закреплён на катушке, иначе витки распустятся и запутаются. Нить запуталась.

Большие и маленькие

Катушки на 2–5 кг выгодны для фермы принтеров и печати крупных деталей одним цветом — меньше смен и обрезков. Но они не помещаются в стандартные держатели, слоты систем смены и сушилки. Мини-катушки 250–500 г удобны, чтобы попробовать новый материал или цвет.

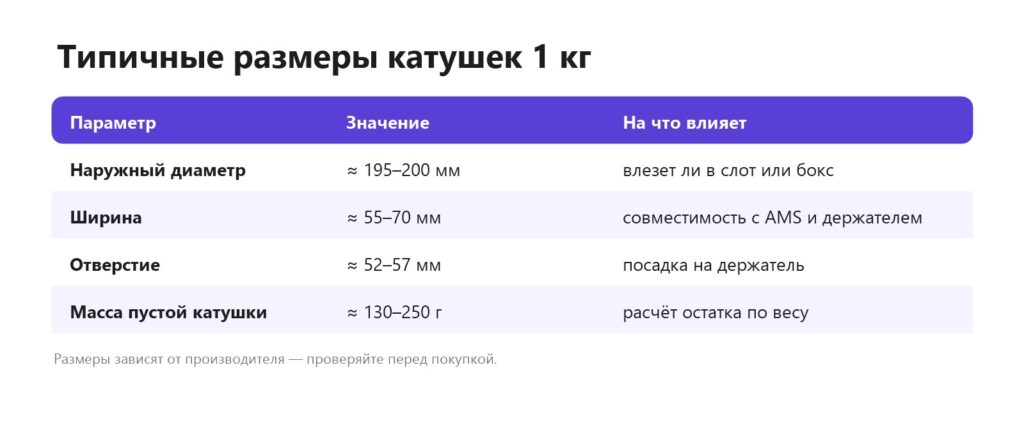

Размеры и совместимость

Системы смены пластика имеют ограничения по ширине и диаметру катушки, а также по жёсткости бортиков. Перед покупкой проверьте, что катушка подходит под ваш слот. Если не подходит — используйте внешний держатель и вход для внешней катушки. AMS Bambu Lab, CFS Creality.

Держатели

• Штатный держатель на раме — подходит для одной катушки, иногда с повышенным трением.
• Держатель с подшипниками — катушка вращается свободно, нет рывков подачи. Модели есть на сайтах моделей. Где скачать 3D-модели.
• Сушилка как держатель — печать прямо из сушилки для гигроскопичных пластиков. Сушилка.
• Сухой бокс с выходом нити и подшипниками. Хранение.

Тугое вращение катушки — частая скрытая причина недоэкструзии и щелчков экструдера на больших моделях: экструдеру приходится тянуть катушку. Щёлкает экструдер.

Как узнать остаток

Взвесьте катушку на кухонных весах и вычтите массу пустой катушки (часто указана производителем или на сайте; можно взвесить пустую того же бренда). Остаток в граммах сравните с расходом в слайсере. Для PLA 1 г — примерно 0,33 м нити 1,75 мм. Системы смены пластика с RFID-метками показывают остаток автоматически для своих катушек. Диаметр нити.

Что делать с остатками

• Печатать небольшие детали, тесты и калибровки.
• Многоцветные модели, где каждого цвета нужно немного. Многоцветная печать.
• Сращивать отрезки нити одного типа — специальными приспособлениями или аккуратным нагревом в трубке.
• Сдавать на переработку. Отходы и переработка.

Перемотка на другую катушку

Перемотать пластик с картонной катушки на пластиковую или собрать остатки на одну катушку можно вручную или с помощью напечатанного приспособления с ручкой или шуруповёртом. Главное — держать натяжение и не допускать перехлёста витков: каждый перехлёст потом станет узлом. Начало нити закрепите в отверстии новой катушки, наматывайте ровными рядами от бортика к бортику, конец сразу зафиксируйте. На перемотку катушки 1 кг вручную уходит 15–20 минут; с приспособлением — 3–5 минут. Если пластик гигроскопичный, перематывайте сразу после сушки.

Хранение

Катушки храните в закрытых боксах с силикагелем, с закреплённым концом нити. Картонные катушки особенно боятся влаги — не храните их в сыром помещении. Сушка пластика.

Частые вопросы

Чем плохи картонные катушки?

Пылят, буксуют в роликах систем подачи и боятся влаги.

Что такое рефил?

Моток нити без катушки, который ставят на многоразовую катушку.

Подходят ли любые катушки для AMS?

Нет, есть ограничения по размеру и материалу бортиков.

Как узнать, сколько пластика осталось?

Взвесить и вычесть массу пустой катушки.

Выгодны ли катушки на 3–5 кг?

Да, если печатаете много одним цветом и есть внешний держатель.

Можно ли использовать картонные катушки в сушилке?

Да, при умеренной температуре, но они могут деформироваться.
