Нить запуталась на катушке: как распутать и не допустить узлов

Коротко: узел на катушке почти всегда появляется, когда конец нити отпустили: витки ослабли и перескочили друг под друга. Реже — перехлёст с завода или неаккуратная перемотка. Во время печати узел останавливает подачу: экструдер щёлкает, голова тянет катушку, модель недопечатывается выше определённого слоя. Распутать можно, найдя перехлёстнутый виток и пропустив конец через петлю. Профилактика — всегда закреплять конец в отверстии катушки или клипсой, держатель, на котором катушка крутится свободно, и датчик нити. Ниже — как распознать узел, распутать его и не допустить снова.

Откуда берутся узлы

• Отпущенный конец. Нить намотана с натяжением и стремится распрямиться. Если отпустить конец, внешние витки ослабляются, и один виток уходит под соседний. Через несколько оборотов он оказывается «зажат» — узел готов.
• Перехлёст с завода. У недорогих катушек намотка бывает неаккуратной.
• Перемотка вручную. При перемотке на другую катушку легко сделать перехлёст.
• Снятие катушки с принтера. Нить выдернули из экструдера и не закрепили — через неделю узел.

Признаки узла

• Экструдер щёлкает, хотя сопло чистое и температура правильная. Щёлкает экструдер.
• Катушка не крутится, нить натянута как струна.
• На принтерах с подвижным столом или головой катушка может даже сдвинуться с держателя.
• Модель напечатана до определённой высоты, выше — пустота или «волосы».

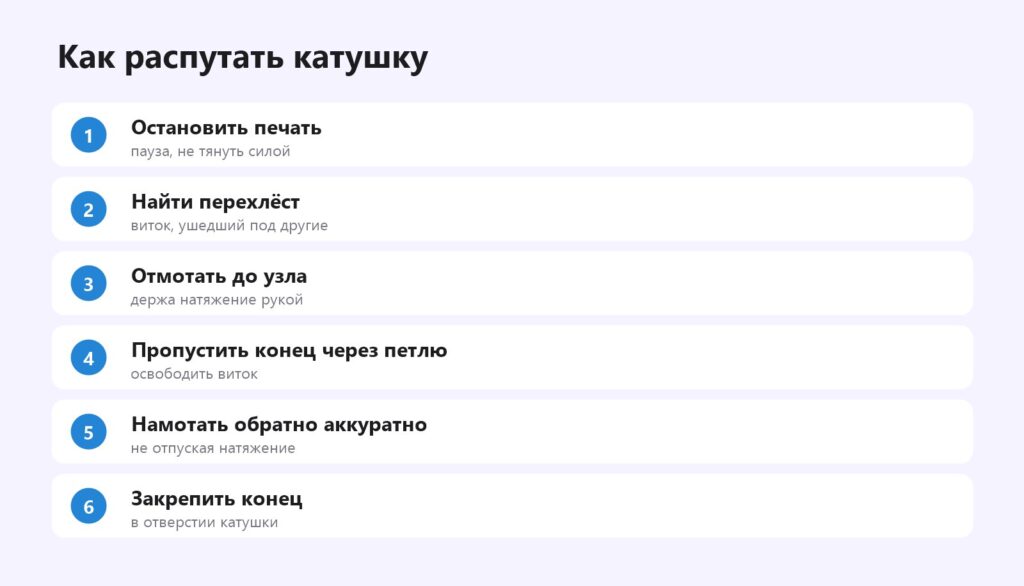

Как распутать

Если печать идёт — поставьте паузу, распутайте и продолжите. Если нить порвалась внутри экструдера или трубки — сначала достаньте обломок. Нить ломается.

Совет: распутывайте на столе, держа катушку горизонтально и прижимая уже распутанные витки пальцем — иначе они тоже ослабнут.

Если узел глубоко

Иногда перехлёст уходит на несколько слоёв вглубь. Тогда проще перемотать катушку: отмотайте нить до узла на вторую пустую катушку (или аккуратно восьмёркой на стол), распутайте и намотайте обратно с натяжением. Это 10–20 минут, но спасает катушку.

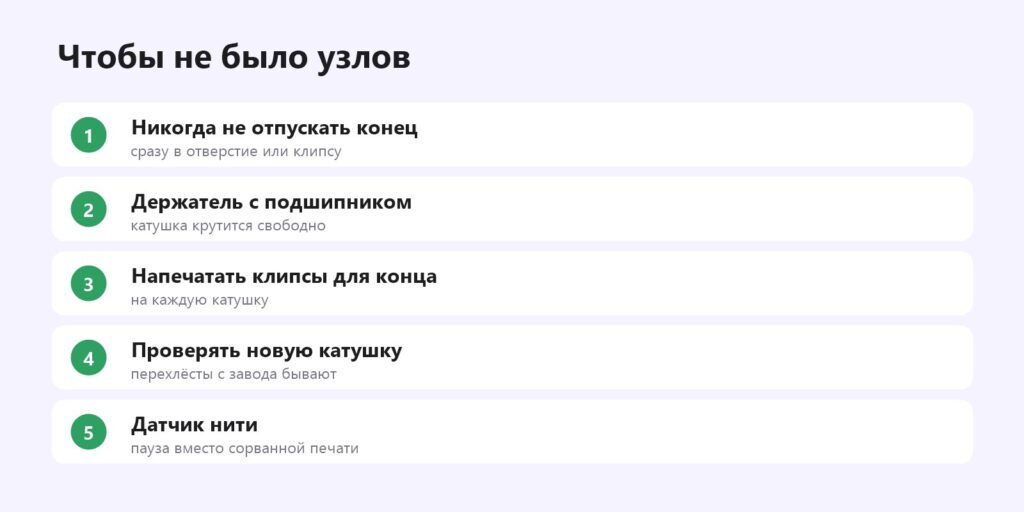

Профилактика

• Закрепляйте конец каждый раз, когда снимаете катушку. В боковине катушки есть отверстия; можно напечатать клипсы-зажимы под свою катушку.
• Держатель с подшипником — катушка вращается свободно, не дёргается и не «подбрасывает» витки. Модели держателей — на Printables и MakerWorld.
• Выгрузка нити через меню принтера, а не выдёргивание.
• Боксы для хранения — катушка не катается и не ослабляется. Хранение.
• Датчик нити — датчики движения нити замечают и заклинивание, а не только окончание. Датчик нити.

Узел или что-то другое?

Похожие симптомы — щелчки экструдера и прекращение подачи — дают и другие причины. Быстро отличить узел просто: потяните нить у входа в экструдер рукой. Если катушка не проворачивается или проворачивается рывками с заметным сопротивлением — дело в катушке. Если нить идёт легко, а экструдер всё равно щёлкает — ищите засор сопла, heat creep или слабый прижим. Как прочистить сопло, heat creep.

Как сохранить печать

Если узел заметили вовремя, печать можно спасти: пауза через меню, распутывание, затем проверка, что нить снова подаётся (выдавите 10–20 мм вручную), и продолжение. Если экструдер успел «прогрызть» нить, обрежьте повреждённый участок и заправьте заново. Когда модель уже недопечатана, помогает возобновление печати с нужной высоты: многие слайсеры позволяют срезать готовую часть и допечатать остаток, а затем склеить. Для этого измерьте штангенциркулем высоту готовой части, разрежьте модель в слайсере на этой высоте и напечатайте верхнюю часть отдельно; стык зачищается и склеивается цианоакрилатом или дихлорэтаном для ABS.

Узлы и системы смены пластика

В AMS и подобных системах узел особенно неприятен: блок пытается втянуть или подать нить и выдаёт ошибку. Проверяйте новые катушки перед установкой. Проблемы систем смены пластика, катушки.

Частые вопросы

Почему нить путается на катушке?

Конец отпустили, витки ослабли и перехлестнулись.

Как распутать узел?

Найти перехлёстнутый виток, отмотать до него и пропустить конец через петлю.

Бывают ли узлы с завода?

Иногда да — проверяйте новую катушку.

Как закрепить конец нити?

В отверстии на боку катушки или напечатанной клипсой.

Поможет ли датчик нити?

Многие датчики фиксируют только отсутствие нити; датчики движения нити заметят и заклинивание.

Что делать, если узел во время печати?

Пауза, распутать, продолжить печать.
