Плата управления 3D-принтера: какие бывают и когда менять
Плата управления — «мозг» 3D-принтера: на ней процессор, драйверы моторов, силовые выходы нагревателей и разъёмы. Разбираем 8- и 32-битные платы, встроенные и сменные драйверы, популярные платы для апгрейда, платы для Klipper, что проверить при выборе и как безопасно заменить плату.
Коротко: плата управления — «мозг» принтера: на ней процессор, который выполняет G-code, драйверы шаговых моторов, силовые ключи для нагревателей и вентиляторов и разъёмы для датчиков и экрана. Современный стандарт — 32-битные платы с тихими драйверами TMC2209 и выше. Менять плату стоит, если старая сгорела, громкая (старые драйверы), не хватает разъёмов (двойной Z, датчик, второй экструдер) или переходите на Klipper с CAN-шиной. При замене главное — сфотографировать и подписать все провода, правильно подобрать прошивку и проверить направления моторов и температуры до первой печати. Ниже — виды, выбор и порядок замены.
Что на плате
- Процессор — выполняет прошивку (Marlin, Klipper-MCU, RepRapFirmware).
- Драйверы шаговых двигателей — впаянные или сменные модули. Шаговые двигатели и драйверы.
- Силовые выходы — MOSFET для стола, хотэнда, вентиляторов.
- Входы — термисторы, концевики, датчик стола, датчик нити.
- Интерфейсы — USB, слот карты памяти, разъём экрана, иногда CAN и Wi-Fi.
8 бит и 32 бит
Старые принтеры работали на 8-битных платах — их ресурсов хватало для простой печати, но не для сложных функций (линейная адвансия, input shaping, быстрая печать с мелкими сегментами). 32-битные платы быстрее и имеют больше памяти — все современные принтеры используют их. Если вы ставите Klipper, расчёты переносятся на компьютер-хост, и даже плата попроще справляется. Klipper или Marlin.
Встроенные или сменные драйверы
На платах готовых принтеров драйверы обычно впаяны: компактно и дёшево, но при выгорании драйвера меняется вся плата. На платах для самосбора и апгрейда драйверы сменные: можно выбрать модель (TMC2209, TMC2240, TMC5160) и заменить сгоревший за минуту. Для быстрых CoreXY с мощными моторами выбирают платы с поддержкой драйверов на большой ток.

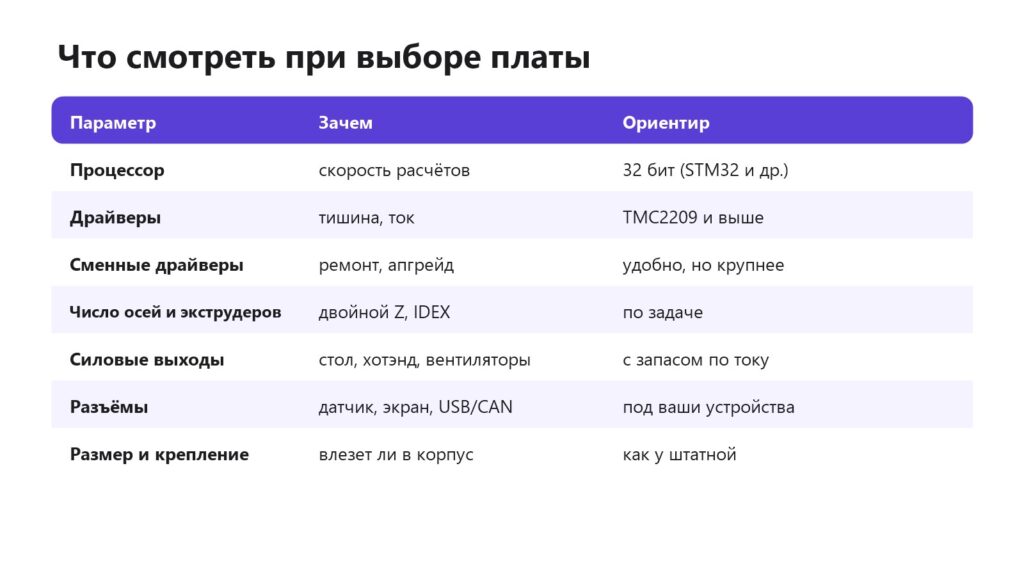

Как выбрать
Для апгрейда бюджетного принтера выбирайте плату, которая повторяет размеры и крепления штатной — так она встанет на место без переделки корпуса. Проверьте, поддерживает ли плата ваш экран (некоторые штатные экраны работают только со штатной прошивкой) и есть ли готовые конфигурации прошивки для вашего принтера. Прошивка Marlin.
Платы для Klipper
Под Klipper популярны две схемы. Классическая: компьютер-хост (Raspberry Pi или мини-ПК) по USB к основной плате. С CAN-шиной: на печатающей голове ставится маленькая плата (toolhead board), которая управляет экструдером, хотэндом, вентиляторами и датчиками, а к основной плате идёт всего четыре провода — питание и CAN. Это упрощает проводку и снижает износ кабелей. Есть и платы со встроенным компьютером-хостом. Установка Klipper, Raspberry Pi для 3D-принтера.

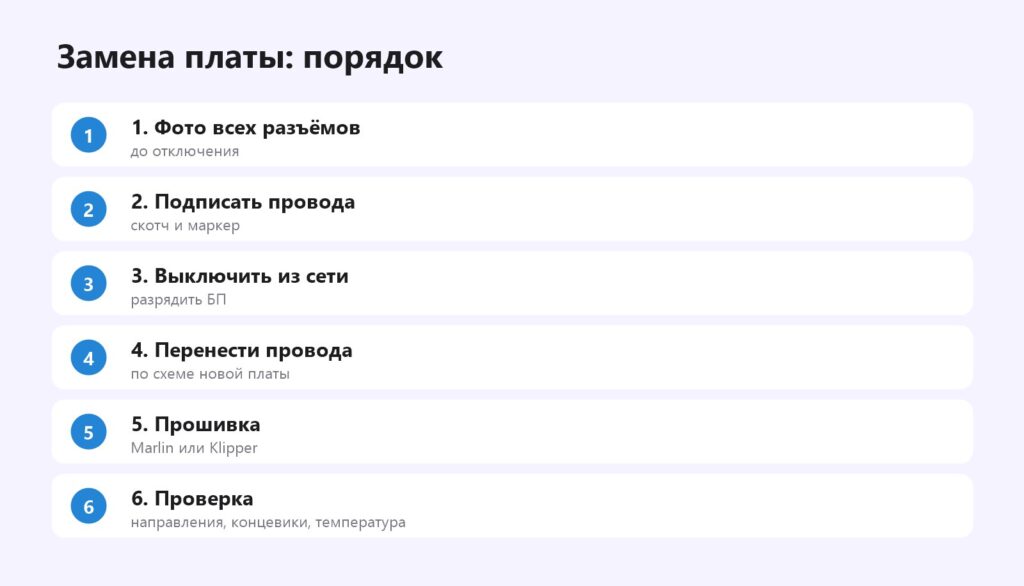

Замена платы
Разъёмы разных плат часто отличаются, а распиновка концевиков и вентиляторов может не совпадать. Сверяйтесь со схемой новой платы, а не с цветами проводов. Термисторы и концевики подключают к своим входам, нагреватели — к силовым выходам с нужным током. Неправильно подключённый нагреватель на слаботочный выход может сжечь плату.
Первая проверка после замены
- Включите принтер без нагрева — проверьте, что показываются комнатные температуры.
- Подвигайте каждую ось на 10 мм из меню — направление должно быть правильным.
- Нажмите каждый концевик вручную и проверьте состояние в прошивке.
- Сделайте хоминг, держа руку у выключателя.
- Нагрейте сопло и стол, проверьте, что растут нужные температуры.
- Сделайте PID-калибровку и калибровку экструдера. PID, экструдер.
Пример: замена платы на Ender-3 Pro
Штатная плата с громкими драйверами меняется на 32-битную с TMC2209 того же размера. Перед заменой фотографируем разъёмы, подписываем провода. Новая плата встаёт на те же крепления, провода переносятся по схеме: моторы, концевики, термисторы, нагреватели, вентиляторы. Прошиваем готовую сборку Marlin для этой платы и принтера, делаем M502 и M500, проверяем направления осей, PID и калибровку экструдера. Принтер становится почти бесшумным, а в прошивке появляется возможность включить датчик стола и линейную адвансию. Вся работа занимает 1–2 часа. Апгрейды Ender-3.
Признаки неисправной платы
| Симптом | Возможная причина |
|---|---|
| Один мотор не крутится | сгорел драйвер или разъём |
| Стол греется постоянно | пробит MOSFET — опасно, отключить |
| Не видна карта памяти | слот, прошивка, карта |
| Случайные перезагрузки | питание, перегрев, наводки |
| Неверная температура | термистор или вход платы |
Если нагреватель стола или хотэнда греется сам, без команды, — это опасная неисправность ключа: немедленно отключите принтер. Ремонт, принтер не включается.
Безопасность
Частые вопросы
Зачем менять плату 3D-принтера?
Тишина, новые функции, больше разъёмов, Klipper или ремонт.
Чем 32-битная плата лучше?
Быстрее и с большей памятью для современных функций.
Какие драйверы выбрать?
TMC2209 для большинства принтеров, мощнее — для быстрых CoreXY.
Что такое плата на голову (CAN)?
Маленькая плата на печатающей голове, соединённая с основной четырьмя проводами.
Нужна ли новая прошивка?
Да, под новую плату.
Что делать, если стол греется сам?
Срочно отключить принтер — вероятно, пробит силовой ключ.
