Подсветка 3D-принтера: LED-лента, питание и управление

Коротко: подсветка делает работу с принтером удобнее: видно первый слой, легче заметить проблему, а камера даёт чёткую картинку и таймлапсы даже ночью. Лучший вариант для большинства принтеров — LED-лента на 24 В (или 12 В — по напряжению блока питания) с нейтральным белым светом 4000–5000 K и хорошей цветопередачей CRI от 90, в алюминиевом профиле с рассеивателем, закреплённая сверху спереди и направленная на стол. Питать можно от блока принтера, а включать — из прошивки (Klipper, Marlin) через свободный выход платы. Адресная RGB-лента может показывать статус печати. Ниже — подробно.

Зачем подсветка

• Контроль первого слоя — при хорошем свете видно недожим и переэкструзию. Z-offset.
• Камера — без света ночью картинка шумная, «спагетти» не распознаётся. Камера.
• Обслуживание — замена сопла и чистка при хорошем освещении проще.
• Таймлапсы и фото — ровный свет без мерцания.

Многие современные принтеры имеют встроенную подсветку; если её нет или она тусклая — это простой и недорогой апгрейд. Апгрейды принтера.

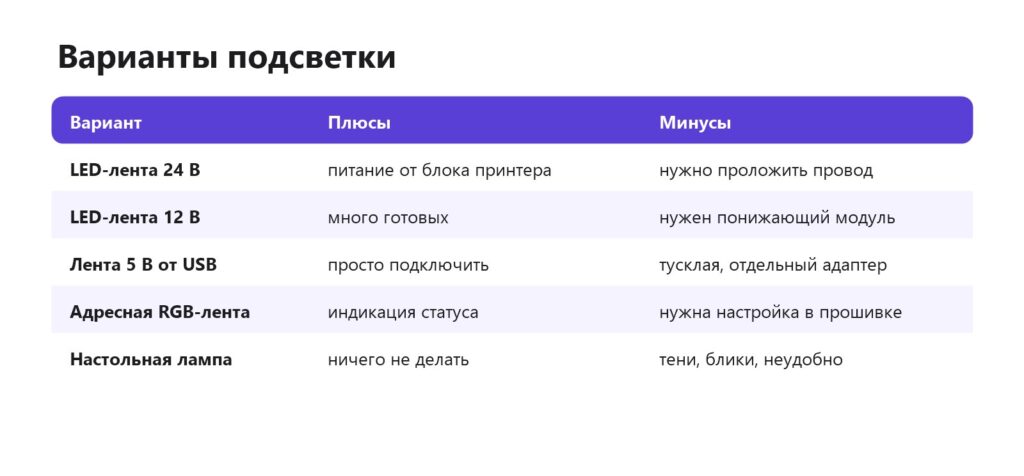

Варианты

Выбор ленты

Напряжение ленты подбирайте под блок питания: большинство принтеров последних лет — на 24 В, старые — на 12 В. Лента «не того» напряжения потребует понижающего преобразователя (DC-DC), иначе сгорит или будет тусклой. Цветовая температура 4000–5000 K — нейтральный белый, в нём лучше видны цвета пластика; тёплый свет искажает оттенки, а холодный 6500 K выглядит «синевато». Индекс цветопередачи CRI 90+ важен для фото. Плотности 60–120 светодиодов на метр хватает; яркость можно снизить ШИМ из прошивки.

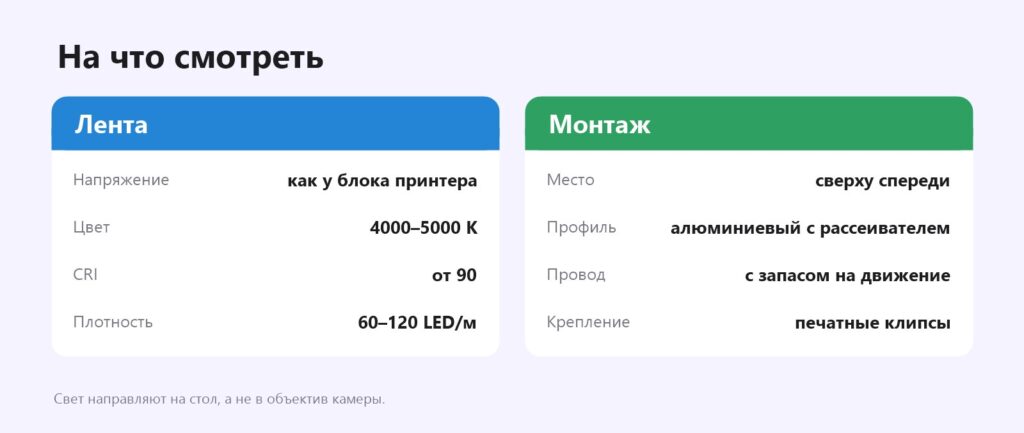

На что смотреть

Размещение

Лучшее место — на верхней перекладине рамы или под крышей корпуса, спереди, со светом, направленным вниз и немного назад на стол. Так нет теней от печатающей головы и бликов в камере. Если лента светит прямо в объектив — изображение пересвечено. На принтерах, где стол движется по Y, свет нужен на всю зону печати, а не точечно. Алюминиевый профиль отводит тепло и защищает светодиоды, а матовый рассеиватель убирает «точки». Корпус принтера.

Подключение

Самый простой способ — к выходу блока питания принтера через выключатель. Аккуратнее — к свободному выходу платы (например, разъёму дополнительного вентилятора), тогда подсветкой управляет прошивка. Учитывайте ток: метр ленты на 24 В потребляет обычно 0,2–0,6 А, а выход вентилятора на плате рассчитан на ограниченный ток — для длинной ленты используйте MOSFET-модуль. Провод крепите так, чтобы он не попадал в движущиеся части и не перетирался. Блок питания, платы.

Управление из прошивки

В Klipper подсветку описывают как выход с ШИМ и управляют яркостью из интерфейса Mainsail или Fluidd, а также из макросов: включить свет в начале печати, приглушить после окончания, выключить через некоторое время. В Marlin для этого есть команды управления выходами и поддержка светодиодов, если они включены при сборке прошивки. Адресные ленты (типа WS2812) позволяют показывать цвет по статусу: нагрев — оранжевый, печать — белый, готово — зелёный, ошибка — красный. Макросы Klipper, Mainsail и Fluidd.

[output_pin caselight]
pin: PB15          # свободный выход платы
pwm: True
value: 0
cycle_time: 0.01

Это пример: номер вывода зависит от вашей платы, проверяйте схему перед подключением.

Подсветка для фотополимерного принтера

У фотополимерного принтера с непрозрачной крышкой подсветка внутри не нужна и даже вредна: белые светодиоды содержат немного синей составляющей, а УФ-диоды и вовсе засвечивают смолу в ванне. Если нужен свет для обслуживания — используйте внешнюю лампу при поднятой крышке, а работающий принтер не подсвечивайте. Работа со смолой.

Крепления

Крепления для профиля и ленты удобно напечатать: клипсы под профиль рамы 2020, держатели под крышу корпуса, кабель-каналы. Для закрытого корпуса, где печатается ABS, клипсы печатайте из PETG или ASA — PLA при 45–55 °C может поплыть. Что напечатать для мастерской.

Типичные ошибки

• Лента 12 В на блок 24 В — сгорит за секунды.
• Свет прямо в объектив камеры — пересвет и блики.
• Лента без профиля на горячем корпусе — отклеивается и деградирует.
• Длинная лента на выход вентилятора платы — перегрузка выхода.
• Провод в зоне движения — перетирание и замыкание.

Пример: подсветка в корпусе

В корпусе принтера на 24 В под крышей закреплены два отрезка ленты по 40 см (4000 K, CRI 90) в алюминиевых профилях. Питание — через MOSFET-модуль от свободного выхода платы, в Klipper добавлен выход с ШИМ. Макрос начала печати включает свет на 100 %, макрос окончания — на 30 %, через 10 минут свет гаснет. Камера ночью даёт чистую картинку, таймлапсы без мерцания. Автовыключение после печати.

Частые вопросы

Какую ленту выбрать для подсветки принтера?

Белую 4000–5000 K, CRI от 90, на напряжение блока питания.

Можно ли питать подсветку от блока принтера?

Да, если напряжение совпадает и хватает запаса мощности.

Как управлять подсветкой из Klipper?

Через выход платы с ШИМ и макросы.

Где разместить подсветку?

Сверху спереди, со светом на стол, а не в камеру.

Нужна ли подсветка фотополимерному принтеру?

Внутри — нет, свет может засветить смолу.

Что такое адресная лента?

Лента, где каждый светодиод меняет цвет — для индикации статуса.
