Платформа фотополимерного принтера: калибровка, уход и замена

Коротко: платформа фотополимерного принтера опускается в ванну, и на её нижней поверхности слой за слоем «нарастает» модель. От неё зависит, прилипнет ли модель и будет ли ровной. Главное — правильная калибровка нуля (по бумаге или автоматически), шероховатая чистая поверхность (гладкие платформы шлифуют, платформы с насечкой — нет) и аккуратное снятие моделей пластиковым шпателем. Платформу чистят после каждой печати и проверяют на застывшие пятна смолы перед калибровкой. Ниже — виды, калибровка, прилипание и уход.

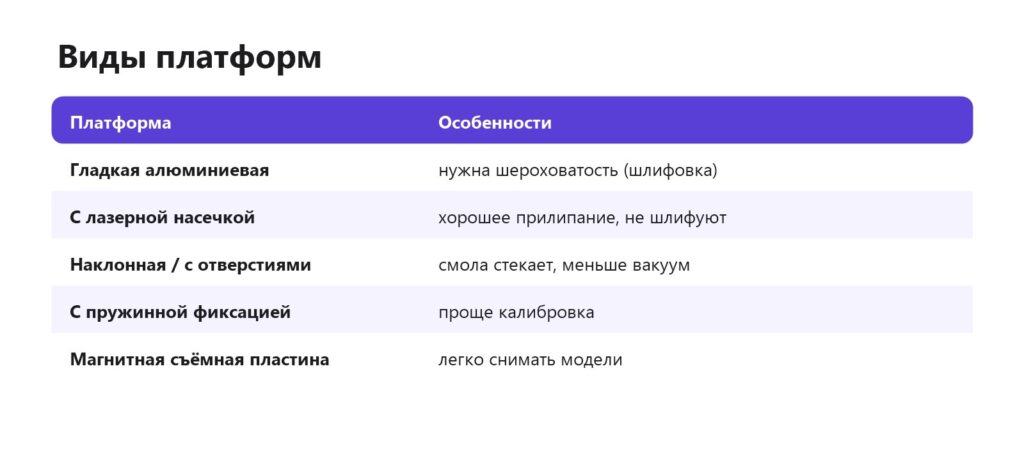

Виды платформ

Платформы с отверстиями или наклонной верхней частью позволяют смоле стекать обратно в ванну при подъёме, а не собираться сверху. Съёмные магнитные пластины упрощают снятие моделей: пластину снимают и слегка сгибают. Как выбрать фотополимерный принтер.

Калибровка нуля

1. Снимите ванну, очистите экран и платформу от смолы.
2. Ослабьте винты платформы (на моделях с ручной калибровкой).
3. Положите лист бумаги на экран и опустите платформу в ноль из меню.
4. Прижмите платформу к экрану рукой и затяните винты крест-накрест.
5. Проверьте: бумага должна вытягиваться с одинаковым сопротивлением по всей площади.
6. Сохраните ноль по инструкции принтера.

Многие современные принтеры калибруют ноль автоматически датчиком давления — ручная настройка не нужна, но платформа и экран всё равно должны быть чистыми. Как печатать на фотополимерном принтере.

Прилипание моделей

Если модели не держатся на платформе, проверьте: ноль, время засветки нижних слоёв, температуру смолы и шероховатость платформы. Гладкую платформу шлифуют наждачкой P120–P180 круговыми движениями до равномерной матовой поверхности, затем промывают спиртом. Не шлифуйте платформы с лазерной насечкой или специальным покрытием. Смола не прилипает к платформе.

Обратная проблема — модель прилипает слишком сильно и её трудно снять. Это бывает при избыточной засветке нижних слоёв; уменьшите время или количество нижних слоёв и используйте рафт с фаской для подцепления шпателем. Поддержки и рафт.

Снятие моделей

Используйте пластиковый или тонкий металлический шпатель со скруглённым краем, заводя его под рафт под небольшим углом. Не поддевайте модель за саму деталь — только за рафт. Металлический шпатель с острым краем царапает платформу, а царапины потом мешают калибровке и прилипанию. Снимать удобно до мойки в станции или после короткой мойки, когда смола на рафте уже не липкая. Работайте в перчатках.

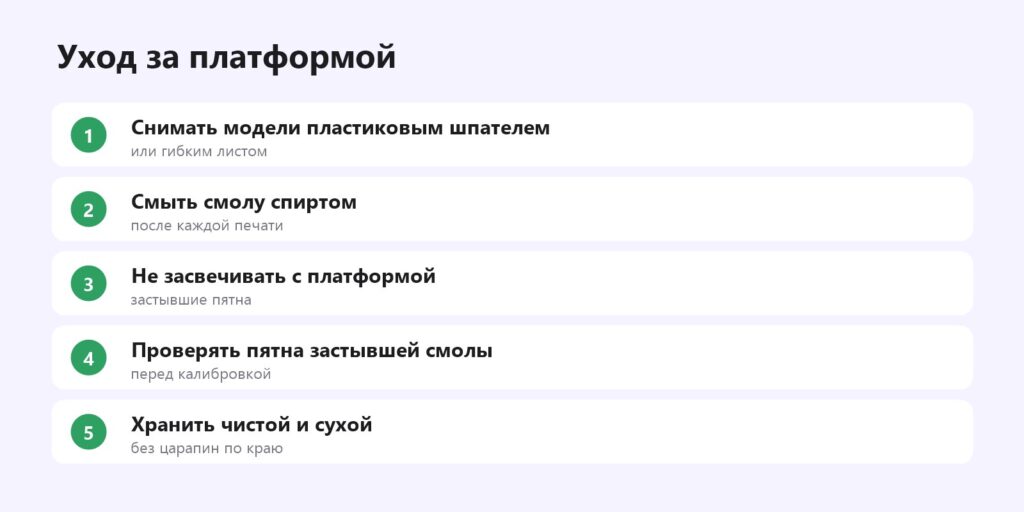

Уход

Застывшие пятна смолы на платформе — главная причина неправильной калибровки и «криво» напечатанных рафтов. Перед калибровкой проведите пальцем в перчатке по поверхности: все бугорки нужно снять шпателем. Не засвечивайте модели вместе с платформой — смола на ней застынет. Станция мойки и засветки.

Наклон модели и рафт

Чем больше площадь основания модели на платформе, тем сильнее она держится — но тем больше и сила отрыва от плёнки на первых слоях. Поэтому большинство моделей печатают на рафте с поддержками и под наклоном: рафт обеспечивает надёжное сцепление с платформой, а наклон уменьшает площадь каждого слоя. Рафт с фаской по краю удобно подцеплять шпателем при снятии. Модели, напечатанные прямо на платформе без рафта, получают ровное основание, но их сложнее снимать и они сильнее «присасываются» к плёнке. Поддержки для фотополимера.

Проверка плоскостности и замена

Если рафты получаются неравномерными по толщине даже после калибровки, проверьте плоскостность платформы: приложите металлическую линейку на ребро и посмотрите на просвет. Изогнутая платформа (например, после удара или неудачной печати, когда её «вдавило» в застывшую смолу) не даст ровного нуля — её меняют. Замена платформы — недорогая деталь по сравнению с экраном.

Пример: модели отрываются в одном углу

Модели в левом углу платформы постоянно остаются на плёнке, в центре — держатся. Проверка показывает застывшее пятно смолы на краю платформы, из-за которого при калибровке она легла с перекосом. Пятно сняли шпателем, платформу перекалибровали — проблема исчезла. Такие мелочи часто оказываются причиной «таинственных» отрывов. Модель осталась на плёнке.

Частые вопросы

Как откалибровать платформу?

По листу бумаги на экране, затягивая винты в нулевом положении.

Нужно ли шлифовать платформу?

Гладкую — да, P120–P180; с насечкой — нет.

Почему модель трудно снять?

Пересвет нижних слоёв; используйте рафт с фаской.

Чем снимать модели?

Пластиковым или тонким шпателем со скруглённым краем.

Почему калибровка «уплывает»?

Застывшая смола на платформе или экране, ослабленные винты.

Когда менять платформу?

Если она погнута или сильно повреждена.
