3D-печать для музыканта: 23 модели — медиаторы, держатели, окарина, калимба

Коротко: музыканту 3D-принтер пригодится для медиаторов любой формы, толщины и фактуры, держателей для гитары, наушников и кабелей, ручек потенциометров, корпусов для самодельных педалей эффектов и блоков, креплений микрофонов, подставок для пультов и клавиш. Для медиаторов хороши PETG и нейлон — жёсткость задаётся толщиной; для держателей — PETG с мягкими накладками из TPU, чтобы не повредить лак инструмента. Детали самих инструментов (мундштуки, нижние порожки, бриджи) печатать можно, но звучание и износостойкость обычно уступают заводским. Ниже — идеи и советы.

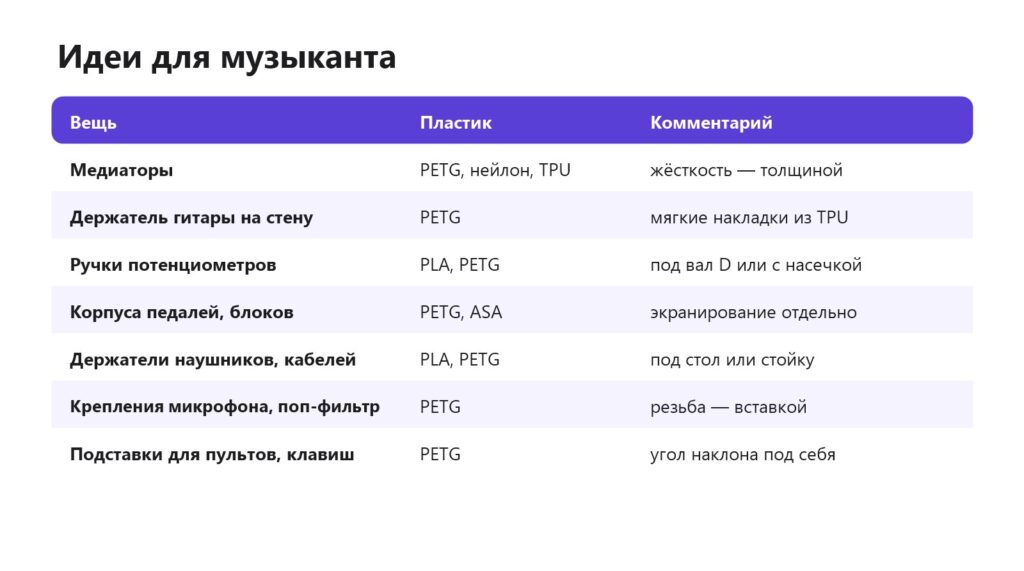

Идеи

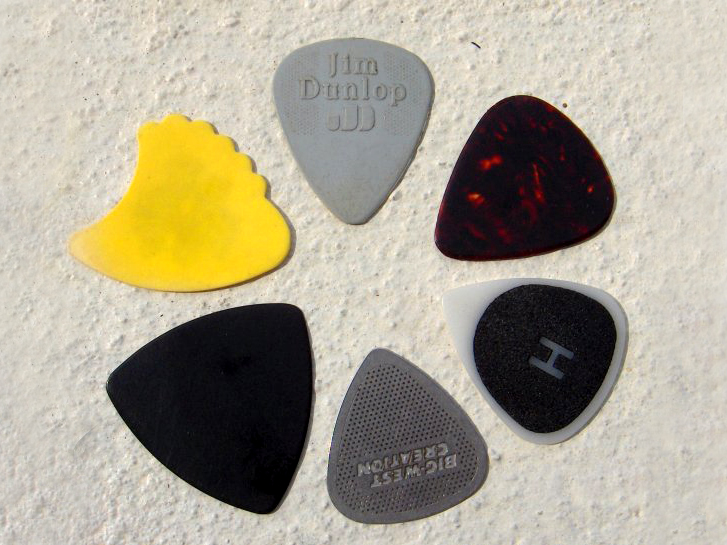

Медиаторы

Самая популярная музыкальная печать: за час можно напечатать десяток медиаторов разной формы и толщины и найти «свой». Печатайте плашмя, слой 0,1–0,15 мм, чтобы кромка была гладкой; после печати слегка зашкурьте кромку. Фактура на поверхности (рельефный логотип, насечка) улучшает хват. Нейлон даёт тёплое звучание и износостойкость, PETG — яркое и упругое, TPU — очень мягкий медиатор для укулеле. PLA хрупкий и быстро стирается. Нейлон, PETG.

• Guitar pick collection (Mikoláš Zuza, 312 отпечатков) — набор медиаторов разной формы и толщины, общественное достояние.
• HexPick (83) — медиатор с шестигранной фактурой для надёжного хвата.

Держатели и подставки

Настенные держатели для гитары с накладками из TPU, держатели наушников под стол или на стойку, держатели для медиаторов на гриф или стойку микрофона, подставки под ноты и планшет, подставки для пультов и контроллеров с удобным углом наклона. Помните: некоторые виды лака на гитарах реагируют с определёнными пластиками и резинами при длительном контакте — используйте накладки из материалов, безопасных для лака, или прокладку из ткани. TPU.

• Guitar Wall Hanger (23) — настенный держатель для гитары. Крепите только саморезами в дюбели и проверяйте весом с запасом.
• Guitar Stand (49) — напольная стойка в размерах для электро- и акустической гитары.
• Guitar Pick Holder (27) — держатель медиаторов, общественное достояние.
• Headphone hanger (76) — держатель наушников на перфопанель.
• Sheet Music Clip (16) — прищепка для нот на пюпитр, чтобы листы не переворачивало ветром на улице.
• Drumstick Holder — держатель на 6–8 барабанных палочек.

Электроника

Ручки для потенциометров под нужный вал, корпуса для педалей эффектов и DIY-контроллеров, держатели плат, кабельные органайзеры. Корпус печатают из PETG или ASA; для защиты от наводок изнутри наклеивают медную или алюминиевую фольгу и соединяют с землёй. Корпуса для электроники.

• Potentiometer Knob (15) — ручки для потенциометров; вал измеряйте штангенциркулем.
• Guitar Pedal Enclosure V3.0 — корпус для самодельной педали эффектов.

Детали инструментов

Каподастры, нижние порожки, колки-заглушки, ремнедержатели, мундштуки для духовых — всё это печатают. Но звучание и долговечность заводских деталей из кости, металла или специальных пластиков обычно лучше. Печатный вариант хорош как временная замена, эксперимент или для учебного инструмента. Мундштуки, контактирующие со ртом, печатают только из материалов с соответствующими допусками и с покрытием — FDM-печать пористая и плохо отмывается. Пищевой пластик.

• Ratcheting capo (Mikoláš Zuza, 91) — каподастр с храповиком.
• Guitar string winder drill bit (20) — насадка на шуруповёрт для быстрой намотки струн.

Слайды, ключи, микрофоны, калимба

• Параметрический слайд для гитары (TheoryCraft Design, 3 печати) — под свой палец, лицензия CC BY.
• Слайд для гитары (Dash Daring, 5 печатей) — общественное достояние.
• Барабанный ключ-молоток (Schreibmaschine, 5 печатей) — лицензия CC BY.
• Держатель губной гармошки (Tomek, 8 печатей) — лицензия CC BY-SA.
• Держатель вокального микрофона на стойку (kmarty, 8 печатей) — лицензия CC BY-SA.
• Клипсы для кабеля на пантограф микрофона (mikiya, 18 печатей) — лицензия CC BY.
• Печатная калимба (Fheder, 2 печати) — корпус-резонатор, язычки — металлические.
• Подставка для калимбы (Basement Creations, 9 печатей) — лицензия CC BY.

Медиатор под себя: пошагово

1. Форма. Обведите любимый медиатор на бумаге или возьмите стандартную форму из набора выше. В Tinkercad или Fusion 360 нарисуйте контур, вытяните на нужную толщину.
2. Толщина. Напечатайте «линейку» из 5–6 медиаторов: 0,5; 0,7; 0,9; 1,1; 1,5 мм — и выберите на слух и на ощупь. Тонкие — для аккордов на акустике, толстые — для соло и баса.
3. Кромка. Сделайте фаску или скругление на рабочем крае — так медиатор меньше «цепляет» струну и звучит мягче.
4. Хват. Добавьте рельеф в зоне пальцев: насечку, имя, логотип группы глубиной 0,2–0,3 мм.
5. Печать. Нейлон или PETG, плашмя, слой 0,1 мм, 100 % заполнение. Печатайте сразу 10–20 штук: медиаторы теряются.
6. Финиш. Кромку пройдите наждачкой P600–P800 до гладкости.

Набор медиаторов с логотипом группы — хороший мерч для концерта: печатается партией за пару часов и стоит копейки.

Медиаторы: пластик, толщина, звук

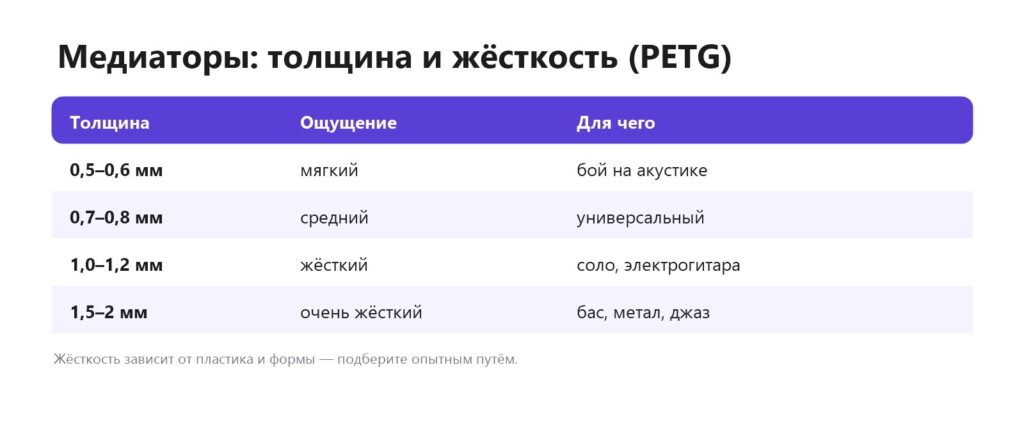

Толщина у печатного медиатора задаётся слоями: 0,6 мм — это три слоя по 0,2 мм или пять по 0,12 мм. Чем больше слоёв, тем ровнее кромка. Нейлон даёт мягкую «тёплую» атаку и долго не стирается, PETG — более яркий звук и упругость, PLA хрупкий и для тонких медиаторов не годится. Кромку после печати полируют мелкой шкуркой — от её формы и гладкости звук зависит больше, чем от пластика. Печатайте медиаторы партиями по 20–30 штук: разные толщины и формы за один раз, а потом выберите любимый.

Советы по печати

• Медиаторы — без поддержек, плашмя, тонкий слой, кромку зашкурить P400–P800.
• Держатели — 4–5 стенок, нагрузка вдоль слоёв. Настройки для прочности.
• Ручки — отверстие под вал печатать с небольшим натягом, проверять тестовой печатью.
• Корпуса — термовставки для винтов, вентиляция для блоков питания. Резьба и вставки.

Для студии и сцены

Дома и на сцене пригодятся держатели для планшета с нотами на пюпитр или стойку микрофона, клипсы для кабелей на стойки, подставки под педали с наклоном, держатели для бутылки воды на стойку, органайзеры для струн и медиаторов, бирки для кабелей с цветовой маркировкой. На сцене всё должно быть прочным и не мешать: печатайте из PETG, используйте яркие цвета для мелочей, которые легко потерять в полумраке. Для студии — акустические элементы (диффузоры), но учтите, что их эффективность зависит от точного расчёта геометрии и размеров, и пластиковые диффузоры печатаются долго и требуют много материала.

Домашняя студия

Для домашней записи принтер печатает много мелочей, которые иначе пришлось бы искать по магазинам: держатель микрофона и поп-фильтра, клипсы для кабелей на пантограф и стойки, подставки для аудиоинтерфейса и мониторов с наклоном к слушателю, держатели для наушников под стол, органайзер для джеков и переходников, кронштейны для акустических панелей. Подставки под мониторы лучше печатать с полостями, засыпанными песком, — тяжёлая подставка меньше передаёт вибрацию на стол. Держатели микрофонов делают с вставками из TPU, чтобы гасить стук и вибрации от стола и пола. Рабочий стол.

Музыкальные инструменты целиком

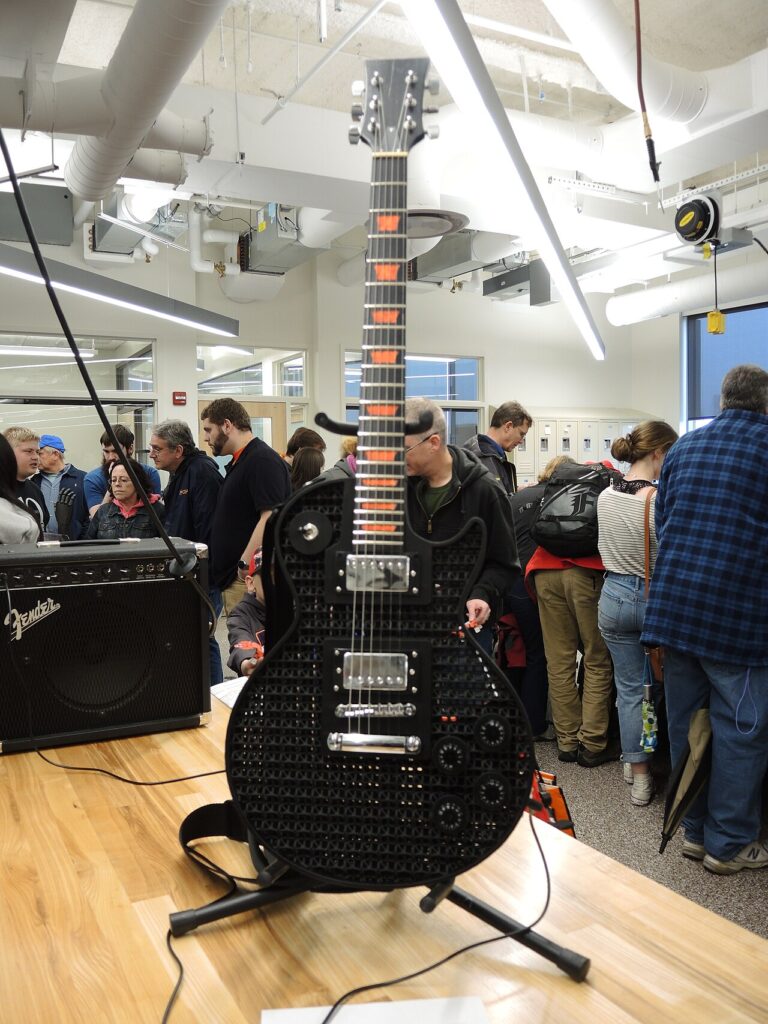

Печатают и целые инструменты: флейты, окарины, корпуса электрогитар, скрипки. Это интересные проекты, но требуют опыта: точная геометрия, акустические расчёты, обработка поверхности. Корпус электрогитары, где звук формируют звукосниматели, печатать проще, чем акустический инструмент. Проектирование.

• 12-hole playable Ocarina (Mikoláš Zuza, почти 900 отпечатков, 14 тысяч лайков) — настоящая играющая окарина на 12 отверстий. Самый популярный печатный инструмент на Printables.
• The Recorder Flute (100) — блокфлейта.

Для духовых инструментов важна точность: внутренний канал и окна печатают тонким слоем, проверяют строй тюнером и при необходимости подтачивают. Мундштук после печати покрывают безопасным лаком или используют только свой инструмент — FDM-поверхность плохо отмывается.

Типичные ошибки

• Медиатор из PLA — тонкий ломается после пары песен; нужен PETG или нейлон.
• Кромка медиатора без полировки — цепляет струны и «шуршит».
• Держатель гитары без накладок — некоторые резины и пластики при долгом контакте портят нитроцеллюлозный лак; используйте фетр или мягкий TPU и проверьте совместимость.
• Стойка с узким основанием — гитара падает от случайного касания; основание шире грифа и утяжеление.
• Печатная колковая механика под натяжением — пластик ползёт, строй уходит; колки должны быть металлическими.

Подарок музыканту

Набор медиаторов с именем или логотипом группы, держатель для медиаторов на гриф, стильная подставка под наушники или фигурка любимого музыканта — простые и приятные подарки, которые легко напечатать за вечер. Подарки на 3D-принтере.

Видео по теме

• Печать медиатора на 3D-принтере — от модели до игры.
• Звучит ли укулеле, напечатанная на 3D-принтере? — тест печатного инструмента.
• 3D-печать скрипки — печатный струнный инструмент.
• Печатная калимба против деревянной — сравнение звучания.
• Печать медиатора на 3D-принтере — канал Felix Music.
• Звучит ли укулеле, напечатанная на 3D-принтере? — канал MuzClass.
• Гитара с напечатанным на 3D-принтере корпусом — канал 3DToday.
• Гитара на 3D-принтере: как набить лады в пластик? — канал GuiTarget.

Где брать модели

Ищите по запросам «guitar pick», «guitar wall hanger», «potentiometer knob», «pedal enclosure», «mic clip», «headphone hanger». Где скачать 3D-модели.

Частые вопросы

Можно ли напечатать медиатор?

Да, из PETG или нейлона; жёсткость задаётся толщиной — 0,6 мм для мягкого, 1 мм и больше для жёсткого. Кромку полируют мелкой шкуркой.

Какой пластик лучше для медиаторов?

Нейлон — износостойкий и тёплый по звуку, PETG — упругий и яркий.

Безопасен ли печатный держатель для гитары?

Да, с накладками, безопасными для лака.

Можно ли напечатать корпус педали эффектов?

Да: печатный корпус из PETG с толстыми стенками выдерживает нажатия ногой, а внутри его экранируют медной фольгой, соединённой с общим проводом, иначе педаль будет ловить наводки. Корпус под популярные схемы — в подборке выше.

Можно ли печатать мундштуки?

Технически да, но нужны подходящие материалы и покрытие.

Звучат ли печатные инструменты?

Да: окарины, флейты, калимбы и даже скрипки и укулеле звучат, но обычно уступают традиционным по тембру и громкости — пластик резонирует иначе, чем дерево. Духовые печатают с тонким слоем и точно по модели: от формы канала зависит строй.

Что подарить музыканту из напечатанного?

Набор медиаторов с именем, держатель для медиаторов на гриф, настенный держатель гитары, подставку для калимбы или барабанных палочек, клипсы для нот.
