3D-печать или литьё: с какого тиража выгодна форма

Коротко: 3D-печать не требует оснастки — каждая деталь стоит примерно одинаково, а модель можно менять хоть каждый день. Литьё требует формы: силиконовая форма по мастер-модели недорогая и выдерживает 10–50 отливок из полиуретана или эпоксидной смолы; литьё под давлением требует дорогой стальной пресс-формы, но деталь стоит копейки при тиражах в тысячи. Поэтому для 1–100 деталей обычно выгоднее печать, для десятков одинаковых деталей с хорошей поверхностью — силикон, для тысяч — литьё под давлением. Причём 3D-печать — лучший способ сделать мастер-модель и прототип для литья. Ниже — подробно.

Виды литья

• Литьё в силиконовые формы — мастер-модель заливают силиконом, получают форму и льют в неё полиуретан, эпоксидку, гипс, воск. Подходит для мастерской. Силиконовые формы.
• Литьё под давлением — расплав пластика впрыскивают в стальную пресс-форму на термопластавтомате. Промышленный метод для массовых серий.
• Литьё металлов по выплавляемым моделям — восковая или выжигаемая модель, гипсовая форма, металл. Ювелирка и художественное литьё. Ювелирная печать.

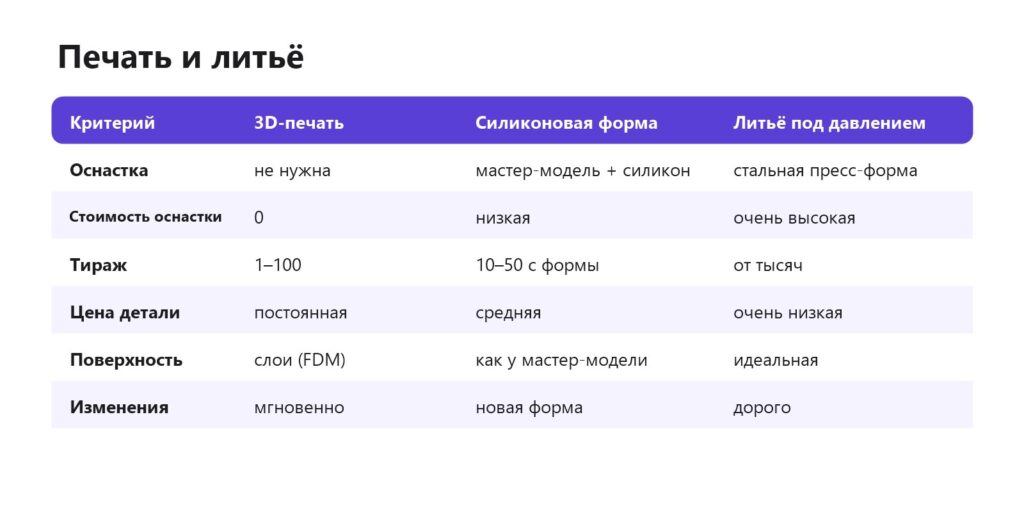

Сравнение

Точка безубыточности

Принцип простой: литьё имеет большие стартовые затраты (мастер-модель, силикон или пресс-форма) и маленькую цену детали, печать — нулевые стартовые затраты и постоянную цену детали. Сложите стоимость формы и стоимость отливок и сравните со стоимостью печати того же количества. Для небольших пластиковых деталей силиконовая форма обычно окупается на десятке-другом одинаковых деталей, особенно если важна гладкая поверхность без слоёв. Пресс-форма для литья под давлением окупается на тысячах деталей. Учитывайте и время: 3D-принтер печатает без участия человека, а литьё в силикон требует ручной работы на каждую отливку.

Качество и материалы

Отливка повторяет поверхность мастер-модели: если мастер-модель отшлифована или напечатана на фотополимерном принтере, отливки будут гладкими без доработки. Литьевые полиуретаны бывают жёсткие, эластичные, прозрачные, окрашенные в массе. Литьё под давлением даёт изотропные детали с идеальной поверхностью из ABS, PP, PA, PC — свойства лучше, чем у печатных деталей из тех же пластиков, потому что нет слоёв. Настройки для прочности.

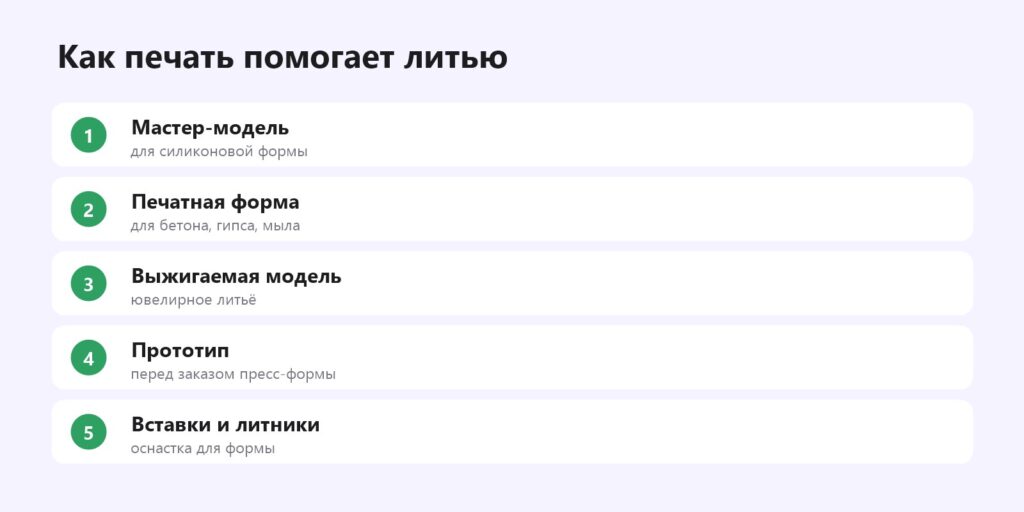

Как печать помогает литью

Мастер-модель для силикона печатают на фотополимерном принтере (лучшая поверхность) или на FDM с последующей шлифовкой и грунтовкой. Для бетона, гипса и мыла можно печатать формы напрямую из PETG или PLA. Для ювелирного литья используют выжигаемые и восковые смолы. Перед заказом дорогой пресс-формы деталь обязательно печатают и проверяют в сборке — ошибка в стальной форме стоит дорого. Формы для литья, прототипирование.

Подготовка мастер-модели

• Слои убрать шлифовкой и грунтом — силикон повторит каждую ступеньку.
• Уклоны и отсутствие поднутрений упрощают форму.
• Литники и выпоры можно сразу заложить в модель.
• Учитывать усадку литьевого материала — модель чуть больше. Усадка.
• Некоторые смолы ингибируют платиновый силикон — нужна полная засветка или изолирующий лак.

Сроки и изменения

Печать: деталь сегодня, изменения — за минуты в CAD. Силиконовая форма: день-два на мастер-модель и форму, отливки — каждые несколько часов (по времени отверждения). Пресс-форма: недели и месяцы на изготовление, изменения дорогие. Поэтому в разработке продукта сначала печатают, затем делают малую серию в силиконе, и только после проверки рынка заказывают пресс-форму.

Типичные ошибки

• Заказ пресс-формы без печатного прототипа — дорогие исправления.
• Печать сотни одинаковых декоративных деталей — силиконовая форма была бы дешевле и гладче.
• Силиконовая форма для детали в 3 экземплярах — печать проще.
• Мастер-модель без шлифовки — все отливки со слоями.

Пример: 40 декоративных накладок

Нужно 40 одинаковых накладок с гладкой лицевой поверхностью. Печать на FDM даст слои, и каждую придётся шлифовать. Решение: одна мастер-модель на фотополимерном принтере, силиконовая форма на 2 гнезда, отливки из полиуретана с пигментом. Через три дня все 40 деталей готовы, без шлифовки каждой. Для 5 накладок разумнее было бы просто напечатать и обработать. Смолы.

Читайте также: 3D-печать или лазерная резка.

Частые вопросы

Что дешевле: 3D-печать или литьё?

Для малых тиражей — печать, для больших — литьё.

С какого тиража выгодна силиконовая форма?

Обычно с 10–20 одинаковых деталей, особенно с гладкой поверхностью.

Сколько отливок выдерживает силиконовая форма?

Обычно 10–50, зависит от материала и геометрии.

Можно ли напечатать форму для литья?

Да, для бетона, гипса, мыла; для полиуретана лучше силикон по печатной модели.

Когда нужно литьё под давлением?

При тиражах от тысяч деталей.

Чем печатать мастер-модель?

Лучше на фотополимерном принтере.
