Нагревательный стол 3D-принтера: виды, мощность, проблемы

Коротко: нагревательный стол держит нижние слои около температуры стеклования пластика, чтобы деталь не отрывалась и не коробилась. Бывают печатные платы (дёшево, но неравномерно) и алюминиевые плиты с силиконовым нагревателем (равномернее и ровнее); большие столы питают от сети 220 В через твердотельное реле для быстрого нагрева. Сверху — покрытие: PEI, текстурный лист, стекло. Главные проблемы — долгий нагрев, холодные края, кривизна и ошибки нагрева из-за термистора и проводов. Обязательна защита от перегрева в прошивке. Ниже — виды, мощность, покрытия и проблемы.

Зачем греть стол

При остывании пластик сжимается, и нижние слои тянут деталь вверх по краям — коробление. Подогрев держит нижние слои мягкими и «липкими», пока печатается остальная деталь. Для PLA хватает 55–60 °C, для ABS нужно 100–110 °C и закрытый корпус. Температура стола, углы загибаются.

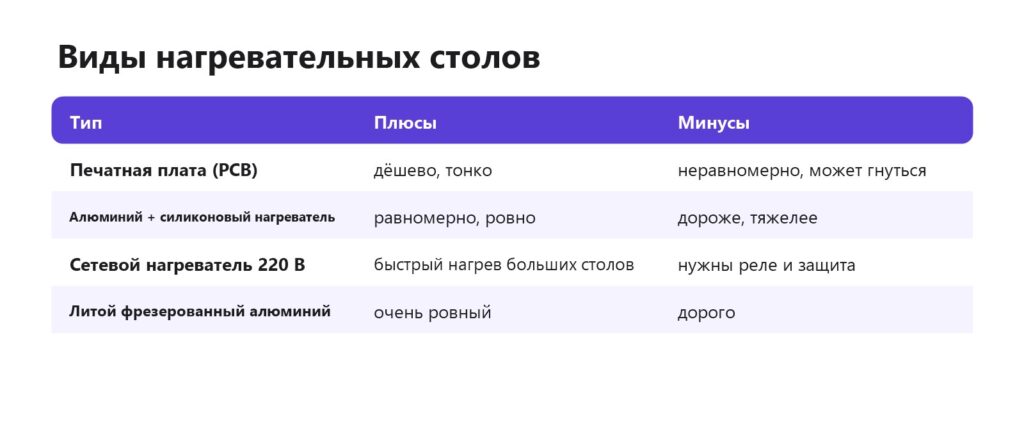

Виды

Многие бюджетные принтеры используют алюминиевую плиту с наклеенной снизу печатной платой-нагревателем. Принтеры среднего и высокого уровня — плиту с силиконовым нагревателем, который покрывает почти всю площадь. На больших столах (300×300 мм и больше) нагреватель на 24 В греет слишком медленно — используют сетевой нагреватель с реле и обязательным заземлением стола.

Мощность и время нагрева

Типичный стол 220×220 мм на 24 В — 200–250 Вт, нагрев до 60 °C за 2–4 минуты, до 100 °C — 5–10 минут. Стол 300×300 мм на 24 В может греться до 100 °C 15–20 минут, сетевой — за 3–5 минут. Теплоизоляция снизу (пробка, силиконовый коврик с фольгой) ускоряет нагрев и экономит электричество. Сколько электричества потребляет принтер.

Равномерность

Края стола всегда холоднее центра, а в открытом принтере разница может достигать 5–10 °C. Поэтому детали по краям коробятся чаще. Решения: нагреватель на всю площадь, теплоизоляция, корпус для ABS, прогрев стола 5–10 минут перед печатью (металл прогревается не мгновенно, особенно толстые плиты). Закрытый или открытый принтер.

Покрытия

Магнитные гибкие листы удобны: деталь снимается изгибом. Но магнит ослабевает при высокой температуре — у некоторых столов есть ограничения по максимальной температуре. PEI-пластина, клей для стола.

Кривой стол

Идеально ровных столов не бывает: прогиб 0,1–0,3 мм обычен. Компенсация — сетка стола от датчика автокалибровки. При сильной кривизне — проверить крепления, подложить проставки или заменить плиту. Стол может по-разному прогибаться в холодном и горячем состоянии — калибруйте сетку при рабочей температуре. Автокалибровка, калибровка стола.

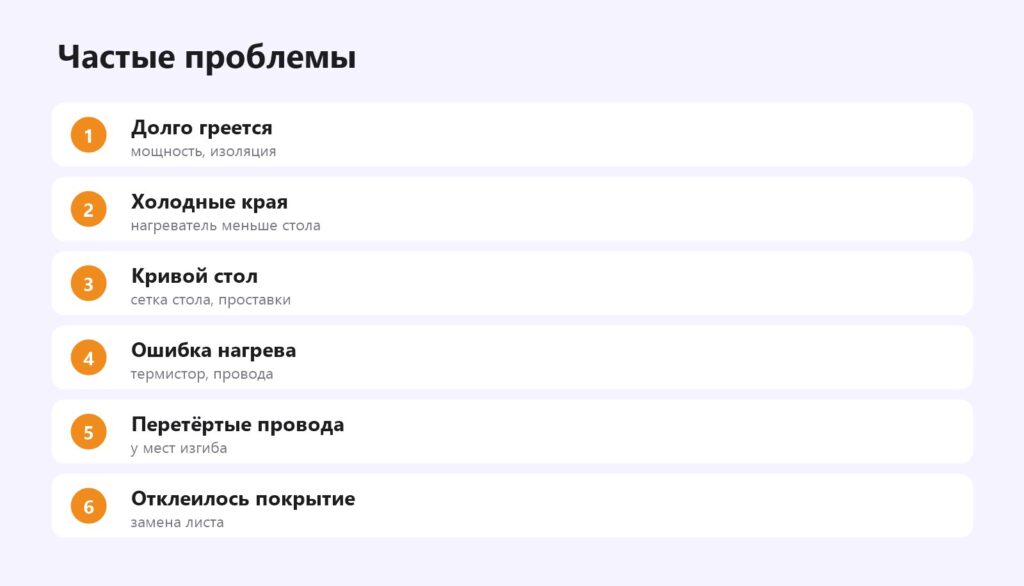

Частые проблемы

Ошибка «Thermal runaway» или «Heating failed» на столе — чаще всего ослабший контакт или повреждённый провод термистора, особенно у столов, которые двигаются (провода перегибаются тысячи раз). Проверьте разъём и провод на изломы. Не отключайте защиту — найдите причину. 3D-принтер не греет, PID-калибровка.

Апгрейд стола

На бюджетных принтерах частые доработки стола: магнитный PEI-лист вместо штатного покрытия, жёсткие пружины или проставки, теплоизоляция снизу, датчик автокалибровки. Замена самой плиты на более толстую фрезерованную оправдана, если стол сильно кривой. Перед заменой проверьте, что ваш блок питания выдержит более мощный нагреватель. Апгрейды Ender-3.

Безопасность

Прошивка Marlin, блок питания.

Уход

Мойте покрытие тёплой водой с мылом, не царапайте его металлическим шпателем, снимайте детали после остывания. Периодически проверяйте винты крепления стола и состояние проводов у разъёма.

Частые вопросы

Нужен ли подогрев стола?

Для PLA желателен, для PETG, ABS и нейлона обязателен.

Почему стол долго греется?

Малая мощность, нет теплоизоляции или большой стол на 24 В.

Почему края стола холоднее?

Нагреватель меньше стола и теплопотери по краям.

Какое покрытие лучше?

PEI — универсально; текстурный — для лёгкого снятия.

Что делать с кривым столом?

Датчик и сетка стола; при сильной кривизне — замена.

Почему ошибка нагрева стола?

Чаще всего провод или разъём термистора.
