3D-печать в реставрации: восстановление утраченных деталей, 13 моделей, видео

Коротко: 3D-сканирование и печать дают реставратору возможность восстановить утраченные детали, которых нет в продаже: элементы декора, лепнину, ручки и накладки мебели, детали старой техники и ретроавтомобилей, части игрушек. Часто достаточно отсканировать уцелевший симметричный элемент и напечатать его зеркальную копию. Печатная деталь может стать готовой заменой после отделки или мастер-моделью для литья из гипса, смолы или металла. Для ценных предметов важен принцип обратимости: новую деталь можно снять без ущерба оригиналу. Ниже — задачи, порядок и материалы.

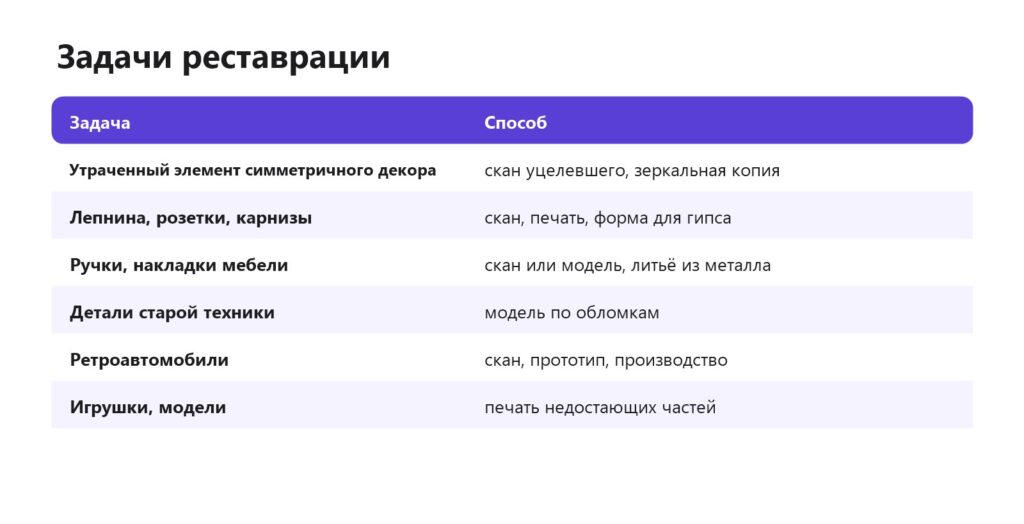

Задачи

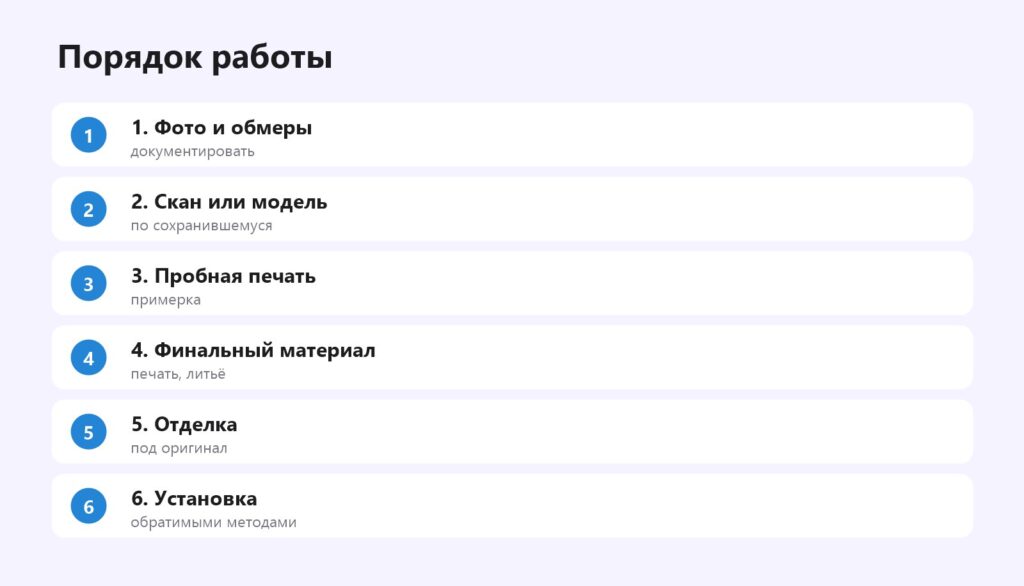

Порядок работы

Сканирование и модель

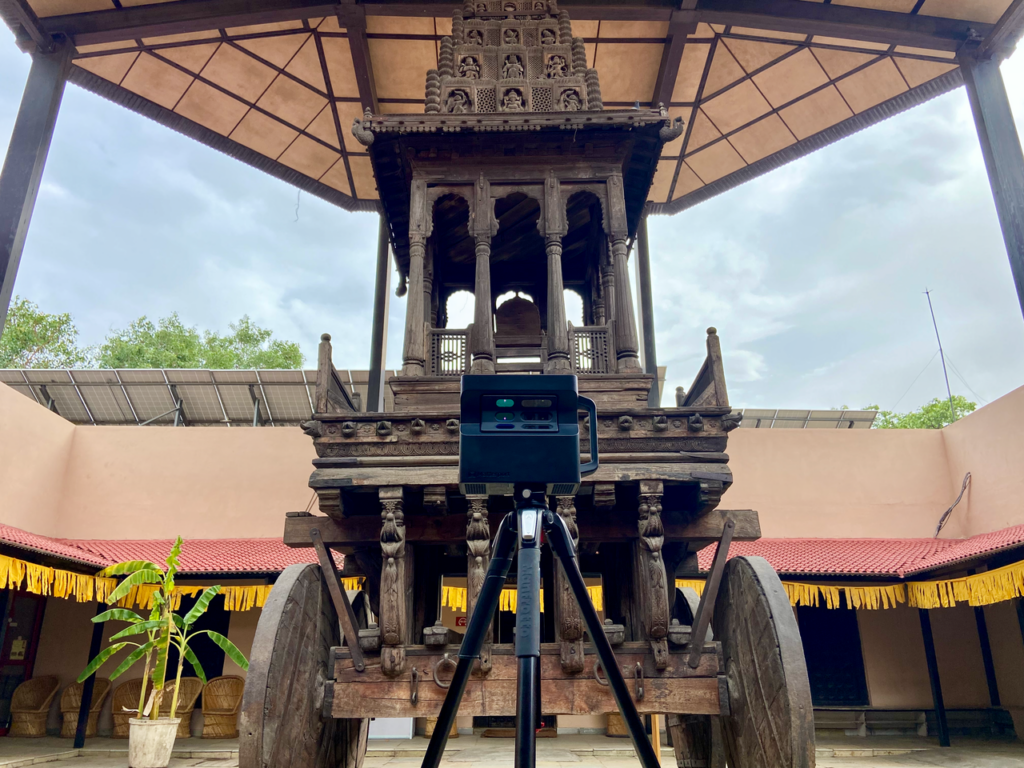

Для декоративных элементов удобно 3D-сканирование: ручной сканер или фотограмметрия уцелевшей детали. Если утрачен один из парных элементов, скан уцелевшего зеркально отражают. Для механических деталей лучше построить точную CAD-модель по обмерам и обломкам. 3D-сканер, как сделать модель, модель по фото.

Пробная печать

Сначала печатают черновой вариант из PLA, примеряют к предмету, корректируют модель. Это дёшево и избавляет от ошибок в финальном материале. Прототипирование.

Финальный материал

• Фотополимер — мелкая детализация, гладкая поверхность под покраску.
• FDM — крупные элементы, функциональные детали.
• Литьё по печатной модели — гипс для лепнины, смола или полиуретан для декора, металл (по выплавляемой модели) для фурнитуры. Формы для литья, силиконовые формы.
• Металлизация — металлический слой на пластике. Металлизация.

Отделка под оригинал

Чтобы новая деталь не выделялась, её обрабатывают: шлифовка и грунт скрывают слои, покраска с имитацией патины, позолоты, дерева или камня подгоняет цвет. Специальные пластики (под дерево, мрамор, металлонаполненные) дают базу, близкую к оригиналу. Пластик под дерево, мраморный пластик, металлонаполненный.

Обратимость

В профессиональной реставрации ценных предметов важно, чтобы вмешательство было обратимым: новую деталь можно снять, не повредив оригинал. Поэтому используют обратимые клеи, механическое крепление, а новые детали иногда маркируют, чтобы их можно было отличить от исторических. Для бытовых вещей эти правила мягче, но тоже полезны. Ценные и музейные предметы реставрируют специалисты.

Лепнина и архитектурный декор

Утраченные фрагменты лепных карнизов, розеток и орнаментов традиционно восстанавливают по слепкам. С 3D-печатью путь короче: уцелевший участок сканируют, модель достраивают до нужной длины или формы, печатают мастер-модель, по ней делают силиконовую форму и отливают из гипса. Так можно восстановить элемент, от которого остался лишь небольшой кусок, если орнамент повторяющийся. Для крупных элементов модель печатают частями. Если утрачен фрагмент в середине карниза, модель строят так, чтобы новая отливка точно стыковалась с уцелевшими концами: края подрезают по месту, а шов заделывают гипсовой шпатлёвкой. Финальную деталь из гипса устанавливают традиционными методами и красят вместе с остальным декором. 3D-печать для интерьера, сборка больших моделей.

Мебель и предметы быта

Ножки, накладки, декоративные элементы, фурнитура старой мебели и предметов быта часто утрачиваются или ломаются. Печатная деталь из пластика под дерево с тонировкой или из обычного пластика с покраской возвращает предмету целостность. Для нагруженных деталей (ножки, петли) используйте прочные материалы и проверяйте нагрузку. Пластик под дерево.

Ретротехника и автомобили

Для старой техники и ретроавтомобилей многие детали давно не производятся: ручки, заглушки, накладки, кнопки, решётки. Печать прототипа, проверка на месте и затем производство из подходящего материала (или печать из ASA для внешних деталей) — распространённый путь. Для деталей, от которых зависит безопасность автомобиля, печать не подходит. Хорошая практика — сначала напечатать деталь из PLA, примерить её на месте, сверить с фотографиями оригинала и только потом печатать финальную версию из термостойкого пластика. Для массовых ретромоделей энтузиасты часто публикуют модели деталей — их стоит поискать по марке и названию детали. 3D-печать для автомобиля, печать запчастей.

Готовые модели для бытовой реставрации

Мебель

• Фигурная ножка для мебели (Extrutim, 16 печатей) — замена утраченной ножки тумбы или шкафа.
• Усиленная регулируемая ножка (MarcoPi, 15 печатей) — выравнивает старую мебель на неровном полу.
• Регулируемая ножка (Kuban66, 15 печатей).
• Сменная мебельная ручка (Antho62D) — основа, которую легко подогнать под межосевое расстояние, лицензия CC BY.
• Универсальный наконечник ножки стула (Frikarte3D) и заглушка для трубы 22 мм (Fejszi) — вместо потерянных пластиковых заглушек.

Рамы и декор

• Уголки для рам (FuseFox Design, 5 печатей) — защита и декор углов.
• Угловые струбцины для склейки рам и ящиков (Bowieinc, 6 печатей) — инструмент для ремонта расклеившейся рамы или ящика комода.

Ручки техники и радиоаппаратуры

• Ручка старого радиоприёмника (Cal LF) — лицензия CC BY.
• Ещё один вариант ручки радиоприёмника (Marik3D) — общественное достояние.
• Колёсико громкости для потенциометров 12 и 16 мм (macsworkshop) — общественное достояние.
• Ручка плиты (evils, 4 печати) и сменная ручка плиты или духовки (MilkPillows) — лицензия CC BY. Для ручек у горячих поверхностей печатайте из PETG или ASA.

Пример: утраченная ручка комода

У старинного комода утрачена одна из шести латунных ручек. Уцелевшую ручку сканируют ручным сканером, чистят модель, печатают на фотополимере выжигаемой смолой и отливают из латуни в мастерской. После тонировки патиной новая ручка неотличима от остальных. Альтернатива для бюджетного варианта — печать из металлонаполненного пластика с полировкой. Литьё по выплавляемым моделям.

Документирование

Сохраняйте сканы, модели и фото до и после — это пригодится при повторной поломке и подтвердит, какие детали новые. Удобно вести папку на каждый предмет: фото состояния, обмеры, файлы модели, использованные материалы и краски. Если деталь понадобится снова через несколько лет, её можно будет напечатать в тот же день.

Как снять форму утраченной детали

Способ зависит от того, что осталось от детали и насколько сложна её форма.

• Штангенциркуль и обмеры — для простых механических деталей: ручек, заглушек, кронштейнов, шестерён. Модель строят в CAD, сверяясь с обломками. Это самый точный способ для деталей, которые должны сопрягаться с другими. Как сделать 3D-модель.
• Фотограмметрия — десятки фотографий уцелевшей детали с разных сторон, из которых программа собирает 3D-модель. Подходит для декора, резьбы, лепнины; нужен только смартфон и время. Точность ниже, чем у сканера, поэтому механические посадки потом подгоняют.
• Ручной 3D-сканер — быстрее и точнее фотограмметрии, хорошо передаёт рельеф. Блестящие и тёмные поверхности перед сканированием матируют специальным спреем. 3D-сканер.
• Слепок — для мелкого рельефа: силикон или пластилин снимают отпечаток с уцелевшего фрагмента, а затем его сканируют или отливают напрямую. Силиконовые формы.

Если детали нет вообще, а парной тоже, помогают старые фотографии, каталоги и чертежи: модель строят по пропорциям, а размеры берут от соседних элементов. Такая реконструкция всегда немного условна — на ценных предметах её честно отмечают.

Пример: ручка старого радиоприёмника

У лампового приёмника 1960-х потерялась одна из трёх ручек. Вторая уцелела: штангенциркулем сняты диаметр 32 мм, высота 18 мм, посадочное отверстие под вал 6 мм с лыской, рифление по краю — 40 насечек. В Fusion 360 модель построена за вечер, пробник из PLA проверил посадку на вал — отверстие пришлось увеличить на 0,15 мм. Финальная ручка напечатана на фотополимере слоем 0,05 мм, отшлифована, покрашена в тон бакелита тёмно-коричневой эмалью и слегка затёрта, чтобы не выделялась блеском среди старых. Время — около трёх часов вместе с покраской, материалы — несколько десятков рублей. Покраска пластика.

Сколько стоит восстановление

Для бытовых деталей основная стоимость — работа: моделирование или сканирование занимает от часа до нескольких дней в зависимости от сложности, печать — от минут до суток, отделка — от часа. Пластик почти ничего не стоит. Дороже обходятся литьё из металла по выплавляемой модели и работа с ценными предметами, где нужен реставратор. Если своего принтера и сканера нет, восстановление детали можно заказать — студия отсканирует или смоделирует деталь по образцу и напечатает её. 3D-печать на заказ.

Материалы под задачу

Типичные ошибки

• Сразу финальный материал — дорогая деталь не подходит; сначала пробник из PLA.
• Видимые слои на детали, которая должна выглядеть как литая или резная, — нужна шлифовка и грунт или фотополимер.
• Цвет «в ноль» — новая деталь ярче состаренных соседних; добавьте патину и потёртости.
• Необратимый клей на ценном предмете — используйте механическое крепление или обратимые составы.
• Печать детали, от которой зависит безопасность, — тормозные и несущие элементы печатью не восстанавливают.

Видео по теме

• Реставрация старого комода с помощью 3D-принтера — восстановление утраченной фурнитуры.
• 3D-сканирование резного декора и лепнины — как снимают форму декора.
• 3D-сканирование от А до Я — основы для начинающих.
• Реставрация советского паяльника: печать нового корпуса — ретротехника.
• 3D-печать: возможности ремонта сломанных деталей — бытовые примеры.

Частые вопросы

Можно ли восстановить утраченную деталь 3D-печатью?

Да: по 3D-скану уцелевшего элемента, по обмерам и обломкам или по фотографиям. Для бытовых вещей иногда подходит готовая модель, подогнанная по размеру.

Как скопировать парную деталь?

Отсканировать уцелевшую деталь, очистить модель и отразить зеркально в слайсере или CAD.

Можно ли сделать металлическую деталь?

Да: модель печатают из выжигаемой смолы и отливают из латуни, бронзы или серебра по выплавляемой модели. Бюджетнее — металлонаполненный пластик с полировкой или гальваническая металлизация пластиковой детали.

Как сделать деталь похожей на оригинал?

Шлифовка, грунт, покраска в тон и патина, имитирующая возраст соседних деталей.

Что такое обратимость реставрации?

Принцип, по которому любое вмешательство можно отменить: новую деталь снимают, не повредив оригинал. Для этого используют механическое крепление и обратимые клеи, а новые детали маркируют.

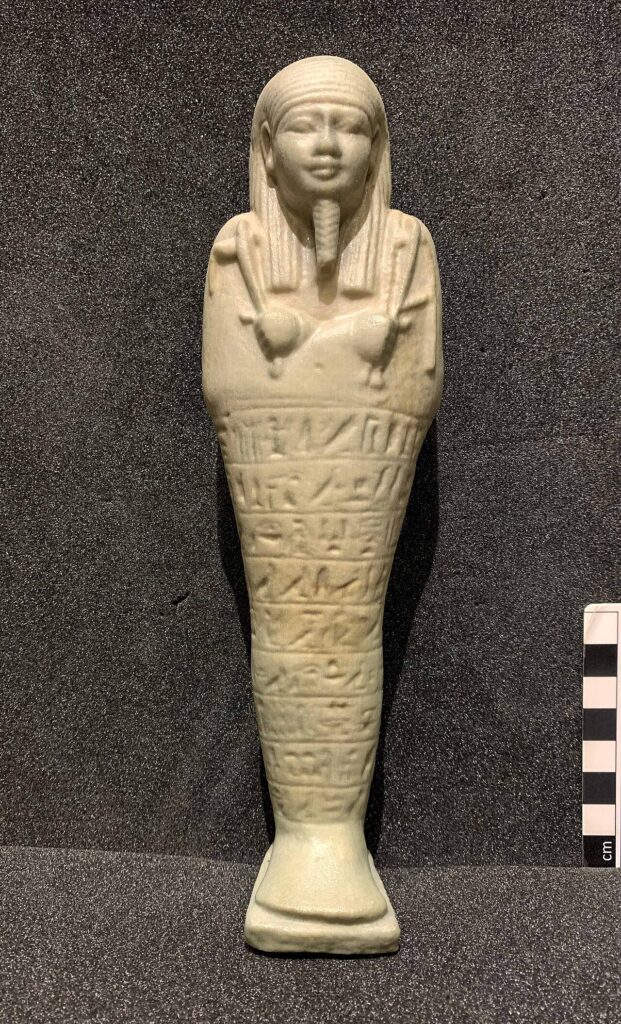

Подходит ли печать для музейных предметов?

Как инструмент — да: сканирование, цифровые копии для экспозиции, мастер-модели для восполнения утрат. Но решения о вмешательстве в музейный предмет принимают реставраторы.

Можно ли напечатать деталь для старого автомобиля?

Да, для отделки салона, заглушек, ручек, накладок и решёток — из ASA или PETG, которые выдерживают нагрев и солнце. Детали тормозной системы, подвески и рулевого управления печатью не восстанавливают.
