Чехол для телефона на 3D-принтере: 19 моделей, TPU, размеры, печать

Коротко: чехол для телефона печатают из TPU 95A — гибкого пластика, который надевается на телефон, держит форму и смягчает удары. Жёсткие PLA и PETG для бампера не подходят: трескаются при надевании. Модель нужна точно под вашу модель телефона — с правильными вырезами под камеру, кнопки и разъёмы; удобны параметрические генераторы и готовые модели. Печатают медленно (20–40 мм/с), из сухого пластика, на директ-экструдере, чаще всего задней стороной вниз. Ниже — материалы, модель, настройки и кастомизация.

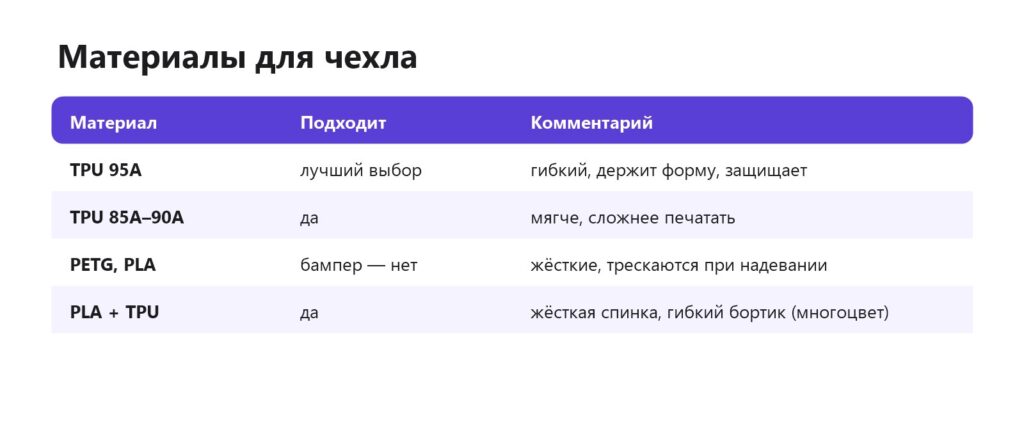

Материалы

TPU 95A — оптимальный баланс: достаточно мягкий, чтобы натянуть чехол на углы телефона, и достаточно жёсткий, чтобы чехол не «болтался». Более мягкие TPU 85–90A приятнее на ощупь, но требуют хорошего экструдера. Комбинация с жёсткой спинкой из PLA и гибким бортиком из TPU возможна на многоцветных принтерах. Как печатать TPU, TPE или TPU.

Модель

Главное — точные размеры. Варианты:

• Готовые модели под конкретный телефон на сайтах моделей — ищите по точному названию модели. Где скачать модели.
• Параметрические генераторы — вводите размеры и положение камеры. Параметрические модели.
• Своя модель — по чертежу размеров телефона (производители публикуют габариты), с зазорами. Как сделать модель.

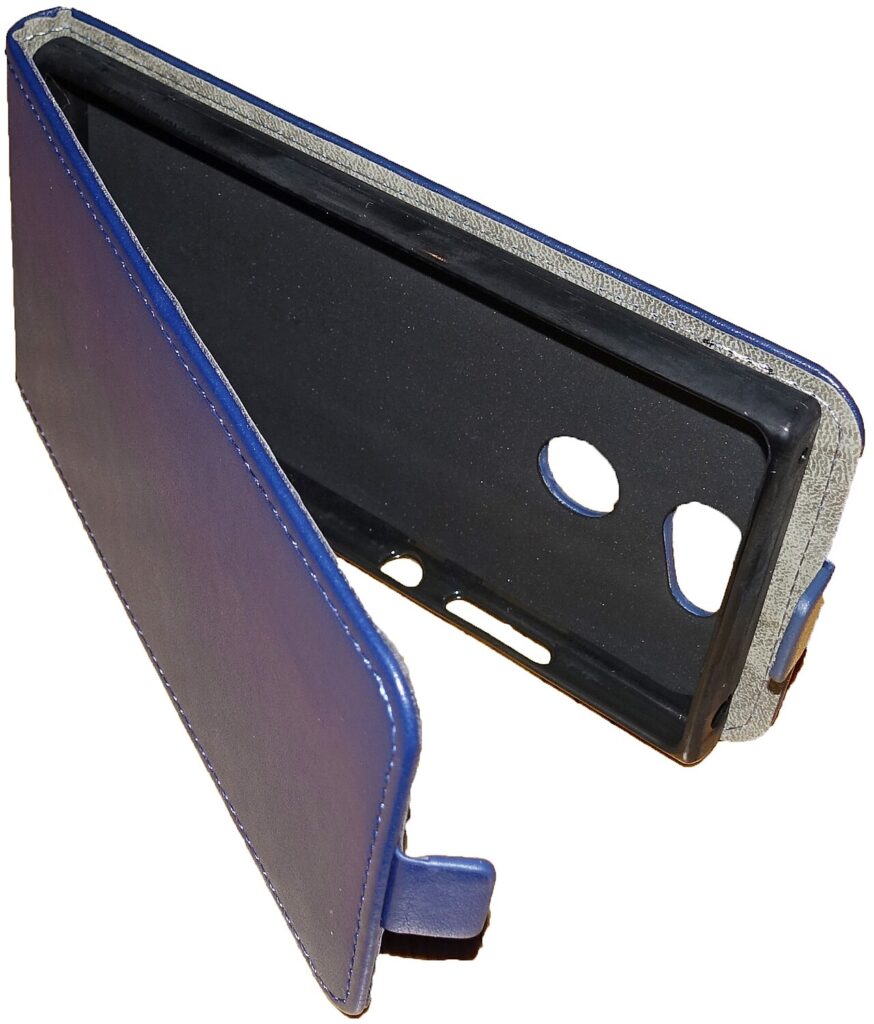

Внутренний размер делают почти равным размеру телефона или на 0,1–0,3 мм меньше — гибкий TPU плотно обхватит. Борт над экраном выступает на 0,5–1 мм, чтобы экран не касался поверхности при падении лицом вниз. Вырез камеры делают с запасом, чтобы край не попадал в кадр и не мешал вспышке. Допуски.

Проверенные модели

Параметрические и универсальные

• Параметрический файл для любого телефона и чехла (Marlfox, 65 печатей) — исходный файл, в котором задаются размеры телефона и толщина чехла; плюс готовые варианты для iPhone 11–16.
• Parametric phone case (Fusion 360) (Skippy) — параметрическая модель чехла для Fusion 360: удобна как основа для своего проекта.

iPhone

• iPhone 13 Case (Jason Walker, 28 печатей) — простой TPU-чехол, лицензия CC BY.
• iPhone 13 TPU case (Majszczur, 27 печатей).
• iPhone 12/12 Pro Case (Printerly3D, 28 печатей).
• iPhone 14 Pro Max Case (Cwmatt, 20 печатей).
• iPhone 11 case with card holder (Wickedbanana) — с карманом для карты на спинке.

Samsung

• Galaxy S24 Ultra TPU Case (MalwinS, 23 печати).
• Galaxy A55 Protective Case (TPU) (Johan Fuhri, 11 печатей) — с усиленными углами.
• Galaxy A15 TPU case (Eric Coelho, 15 печатей).
• Galaxy S22 Case with Card Holder (redmoth) — с отделением для карты.

Xiaomi и Google Pixel

• Redmi Note 10 Pro Case (Braunbaer, 18 печатей).
• Redmi Note 10 / 10S case (tato_713, 7 печатей).
• TPU Case for Xiaomi 13T (BastelBodo).
• Google Pixel 7 Case (gleonard3, 51 печать) — у автора есть серия для Pixel 8, 8 Pro и 9.

Не нашли свой телефон — ищите по точному названию модели с уточнением «case» или «TPU case» и проверяйте, что в описании указана именно ваша версия (Pro, Plus, 5G часто отличаются расположением камер).

Чехлы для другой техники

• Чехол для кейса наушников AirPods Pro 2 (gimpelginster, 53 печати) — у автора есть версии для AirPods 4 и Pro 3.
• Кейс для проводных наушников (Luis Carlos Morales, 17 печатей) — провод не путается, лицензия CC BY.
• Чехол для электронной книги с откидной крышкой (doco, 4 печати).
• Кармашек-кошелёк для карт на чехол (diesel) — крепится к спинке чехла.

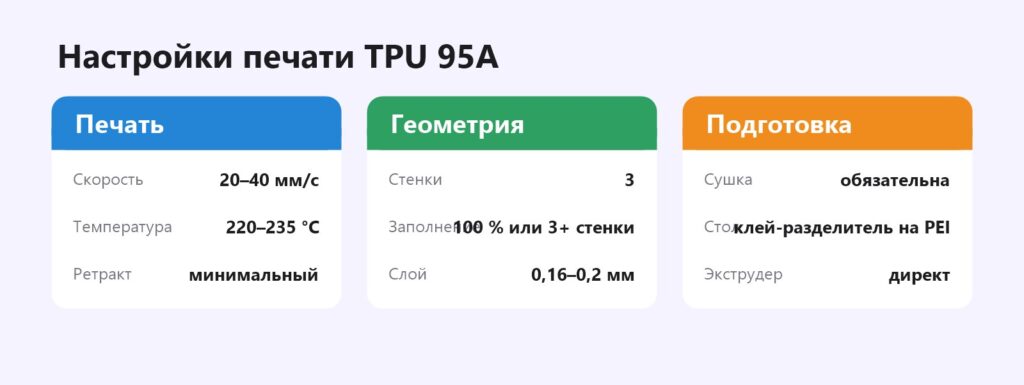

Настройки печати

Печатайте задней стороной вниз — тогда внешняя поверхность спинки получится гладкой, а бортики печатаются без поддержек. Влажный TPU даёт пузыри и паутину — сушите перед печатью. На гладком PEI TPU прилипает очень сильно — используйте клей-разделитель или текстурный лист. Сушка, PEI.

Твёрдость TPU и ощущения в руке

Матовый TPU меньше собирает пыль и отпечатки, чем глянцевый. Прозрачный TPU со временем желтеет, особенно на солнце, — для прозрачных чехлов это нормально и у заводских.

Сколько времени и пластика

Чехол для смартфона весит 15–30 г и печатается 1–2,5 часа на скорости 30–40 мм/с; с рельефом, текстурой или двумя цветами — до трёх часов. Катушки TPU на 1 кг хватает на 30–50 чехлов, поэтому удобно напечатать сразу несколько вариантов: повседневный, яркий для походов и запасной. Первый чехол под новый телефон стоит напечатать «пробником» — только нижнюю часть высотой 15 мм, чтобы проверить посадку разъёма и кнопок за 20 минут.

Кастомизация

• Узоры и текстуры на спинке — сетки, соты, рельеф, fuzzy skin для хвата. Fuzzy skin.
• Надписи и имена — рельефом или вторым цветом. Текст на модели.
• Карман для карты на спинке.
• Крепление для ремешка, кольца или магнитного держателя. Держатель телефона.

Чехлы с функциями

Печатный чехол легко дополнить тем, чего нет в магазинных моделях под ваш телефон. Карман для карт на спинке или откидная подставка для просмотра видео. Петля для шнурка на шею — удобно в походе и на велосипеде. Встроенное крепление под велодержатель или штатив с гайкой 1/4″. Утолщённые углы с воздушными полостями для дополнительной защиты. Магнит для автомобильного держателя (только не рядом с беспроводной зарядкой и картами). Ответная деталь под держатель на руль печатается в той же модели — и телефон защёлкивается без отдельного кейса. При проектировании таких функций помните: каждая добавка утолщает чехол, а толстая спинка мешает беспроводной зарядке — для неё оставляйте над катушкой не более 2–3 мм пластика. Держатель телефона.

Защита

Печатный TPU-чехол защищает от царапин и падений с небольшой высоты. Заводские чехлы часто имеют усиленные углы с воздушными камерами — это можно повторить в модели, сделав углы толще или с внутренними полостями. От серьёзного удара печатный чехол защищает хуже, чем специализированные противоударные модели.

Проектирование своего чехла

Если готовой модели нет, сделайте простой чехол в CAD: возьмите габариты телефона из технической спецификации (длина, ширина, толщина, радиусы углов), постройте тело телефона, вокруг — оболочку толщиной 1,2–1,6 мм, срежьте верх, оставив бортик над экраном 0,8 мм. Вырезы под камеру, разъём, динамики и кнопки — по фото и замерам штангенциркулем. Кнопки громкости удобнее делать не вырезом, а утолщением-«клавишей» в чехле: TPU прогибается, и кнопка нажимается через него. Сначала напечатайте только угол или нижнюю часть — так проверите размеры быстрее, чем на целом чехле. Fusion 360, Onshape.

Если что-то пошло не так

• Чехол не налезает — слишком маленький внутренний размер или TPU 98A; увеличьте на 0,2 мм.
• Болтается — внутренний размер велик или TPU слишком мягкий.
• Кнопки не нажимаются — сделайте выступы-кнопки вместо вырезов или увеличьте вырезы.
• Паутина и пузыри — сушка, меньше ретракт.
• Сминается нить в экструдере — медленнее, проверить путь нити. Экструдер.

Пример: чехол с именем

Параметрическая модель чехла под конкретный телефон, на спинке — имя рельефом высотой 0,6 мм. Печать задней стороной вниз из чёрного TPU 95A, смена пластика на белый TPU на высоте рельефа. Скорость 30 мм/с, температура 225 °C, текстурный лист. Печать около 1,5 часа. Чехол садится плотно, имя контрастное и не стирается. Такие чехлы — популярный подарок. Подарки.

Уход

TPU-чехол моют тёплой водой с мылом; со временем светлые чехлы темнеют — их легко перепечатать. Расход небольшой: чехол весит 15–30 г, так что из катушки TPU на 1 кг выйдут десятки чехлов — можно держать несколько вариантов под настроение или сезон. Если чехол растянулся после долгой носки, просто напечатайте новый: параметры уже подобраны.

Видео по теме

• Печать гибкого чехла для телефона TPU — процесс печати и результат.
• 3D-печать чехлов для смартфона: как сделать чехол — от модели до готового чехла.
• Печатаем чехол на телефон: стоит ли за это браться? — честный разбор плюсов и минусов.
• Гибкие пластики TPU 95A и 85A: настройка и тонкости печати — если TPU печатается впервые.

Частые вопросы

Из какого пластика печатать чехол?

Из TPU 95A: он достаточно гибкий, чтобы надеть чехол, и достаточно жёсткий, чтобы чехол держал форму. Мягче (85–90A) — приятнее, но сложнее в печати.

Можно ли напечатать чехол из PLA?

Бампер, который надевается с натягом, — нет: PLA не гнётся и треснет при надевании. Можно напечатать жёсткую накладку-спинку, которая держится на гибких бортиках из TPU (двухцветная печать), или сувенирный чехол «на один раз».

Где взять модель под свой телефон?

На сайтах моделей по точному названию телефона (подборка популярных моделей — выше) или сделать в параметрическом файле, указав размеры телефона.

Какой внутренний размер делать?

Почти равный телефону или на 0,1–0,3 мм меньше: TPU растягивается и плотно обхватывает корпус. Для TPU 98A делайте ровно в размер, иначе чехол не наденется.

Нужен ли директ-экструдер?

Очень желательно: в боуден-экструдере мягкий пруток сжимается в трубке. На боудене TPU 95A печатать можно, но медленно — 15–20 мм/с.

Как печатать — какой стороной вниз?

Задней стороной вниз: спинка получается гладкой, а бортики печатаются без поддержек. На текстурном листе спинка получает красивую фактуру и меньше скользит в руке.

Не помешает ли печатный чехол беспроводной зарядке?

Нет, если толщина спинки над катушкой не больше 2–3 мм и в ней нет металла и магнитов.
