Экструдер 3D-принтера: устройство, виды и неисправности
Экструдер подаёт пластиковую нить в хотэнд. Разбираем, как он устроен (мотор, шестерни, прижим), одна или две ведущие шестерни, с редуктором и без, директ и боуден, как настроить прижим и шаги подачи, почему экструдер щёлкает и стачивает нить и когда его менять.
Коротко: экструдер — механизм, который шестернями проталкивает пластиковую нить в хотэнд. Он состоит из шагового мотора, ведущей шестерни (или двух), прижимного ролика или второй шестерни с пружиной и часто редуктора. От экструдера зависит точность подачи: если он проскальзывает, будет недоэкструзия и щелчки, если мнёт нить — засоры и проблемы с TPU. Хороший современный экструдер — с двумя ведущими шестернями и редуктором. Ниже — как он устроен, виды, настройка прижима и шагов подачи, типичные неисправности и обслуживание.
Как устроен экструдер
- Шаговый мотор — вращает шестерню; точность подачи до сотых миллиметра.
- Ведущая шестерня с насечкой — захватывает нить.
- Прижим — ролик или вторая шестерня на рычаге с пружиной; сила прижима регулируется винтом.
- Редуктор (в редукторных экструдерах) — увеличивает усилие и точность при маленьком моторе.
- Направляющие — канал для нити от шестерни до хотэнда; зазоры критичны для TPU.
Где стоит экструдер — на голове (директ) или на раме (боуден) — директ или боуден.

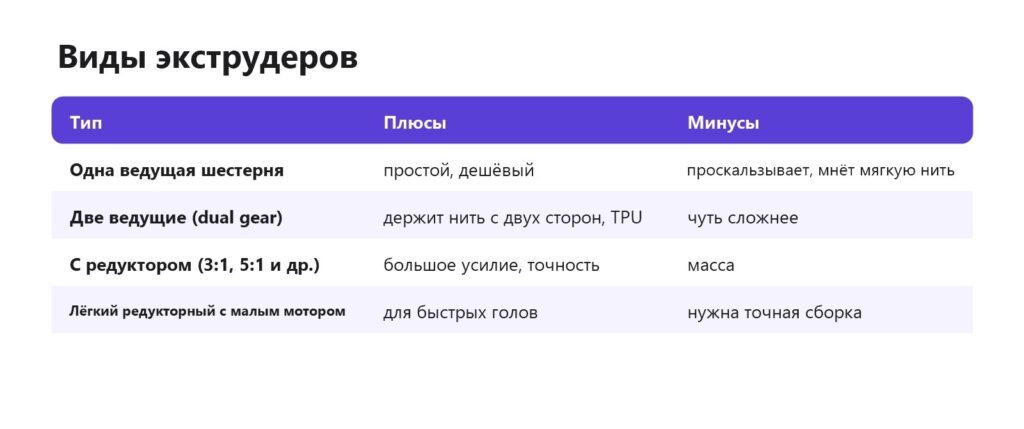

Виды экструдеров
Экструдеры с одной шестерней и пластиковым рычагом стояли на многих бюджетных принтерах прошлых лет. Сегодня стандарт — две ведущие шестерни (нить зажата с двух сторон) и редуктор: подача стабильнее, гибкий пластик не мнётся. Печать TPU.
Настройка прижима
- Заправьте нить и откройте меню ручной подачи при нагретом сопле.
- Ослабьте винт прижима, затем затягивайте, пока подача не станет стабильной без проскальзывания.
- Посмотрите на вытянутую нить: следы зубьев должны быть равномерными, неглубокими. Сплющенная нить — прижим слишком сильный.
- Для TPU ослабьте прижим — мягкая нить деформируется.
Калибровка подачи
После замены экструдера или шестерён проверьте, что принтер подаёт ровно 100 мм нити, когда просят 100 мм. Подробно — калибровка экструдера (E-steps, rotation distance). После — калибровка потока и pressure advance. Pressure advance.
Неисправности
| Симптом | Причина | Решение |
|---|---|---|
| Щелчки, мотор проворачивается назад | засор, высокая скорость, холодно, сопло у стола | щёлкает экструдер |
| Нить «сточена», выемка | проскальзывание при засоре, слабый прижим, пыль на шестерне | отрезать, почистить, найти засор |
| Нить сплющена | перетянут прижим | ослабить |
| TPU заворачивается в шестерни | зазоры в тракте, скорость | медленнее, проверить тракт |
| Мотор горячий | высокий ток, частые ретракты | проверить ток, ретракт |
| Треснул рычаг | усталость пластика | заменить на металлический |
Недоэкструзия может быть вызвана не экструдером — все причины недоэкструзии.

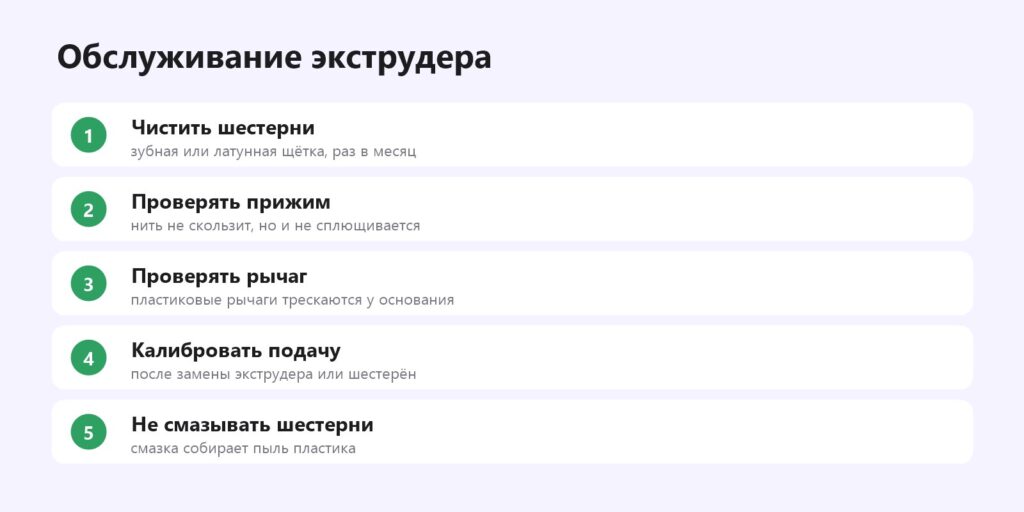

Обслуживание
Общий график — уход за 3D-принтером.
Когда менять экструдер
- Пластиковый рычаг треснул или постоянно проскальзывает.
- Зубья шестерни стёрлись (особенно после пластиков с углеволокном — нужны закалённые шестерни). CF-пластики.
- Хотите печатать TPU на принтере с одной шестернёй.
При замене проверьте совместимость с вашим хотэндом и креплением, затем откалибруйте подачу.
Частые вопросы
Что такое экструдер в 3D-принтере?
Механизм с мотором и шестернями, который подаёт пластиковую нить в хотэнд.
Чем экструдер отличается от хотэнда?
Экструдер толкает нить, хотэнд её плавит. Вместе их иногда называют печатающей головой.
Что лучше: одна или две ведущие шестерни?
Две: нить зажата с двух сторон, меньше проскальзывания, лучше для TPU.
Зачем экструдеру редуктор?
Увеличивает усилие подачи и точность при лёгком моторе.
Почему экструдер стачивает нить?
Пластик не проходит через сопло (засор, холодно, слишком быстро), и шестерня крутится на месте.
Нужно ли смазывать шестерни экструдера?
Нет, только чистить. Смазка соберёт пыль пластика.
