Onshape для 3D-печати: облачный CAD в браузере

Коротко: Onshape — профессиональный параметрический CAD, который работает в браузере без установки, на любом компьютере и даже на планшете. Для 3D-печати он умеет всё нужное: эскизы с размерами, выдавливание, отверстия, скругления, сборки, переменные и экспорт в STL и 3MF. Бесплатный тариф для хобби полнофункционален, но все документы публичные — их видят все пользователи. Для коммерческих и закрытых проектов нужен платный тариф. По возможностям Onshape близок к Fusion и SolidWorks. Ниже — плюсы и минусы, первая деталь, приёмы для печати и сравнение.

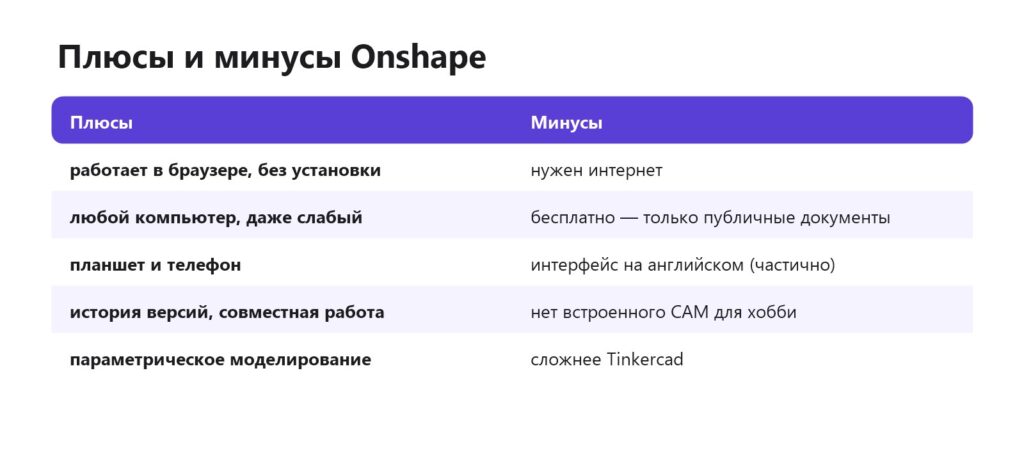

Плюсы и минусы

Главное преимущество — независимость от компьютера: модель хранится в облаке, открывается с любого устройства, а тяжёлые расчёты выполняются на сервере. Это удобно, если ваш компьютер слабый, на Linux или Chromebook, или вы работаете с нескольких мест. История изменений сохраняется автоматически, и можно вернуться к любой версии.

Бесплатный тариф

Бесплатный тариф предназначен для хобби и обучения: все функции моделирования доступны, но документы публичные — любой может найти и скопировать вашу модель. Для личных деталей это обычно не проблема, а для коммерческих проектов и чужих чертежей — не подходит. Условия тарифов меняются — проверяйте актуальные на сайте Onshape. Для учащихся есть образовательные лицензии.

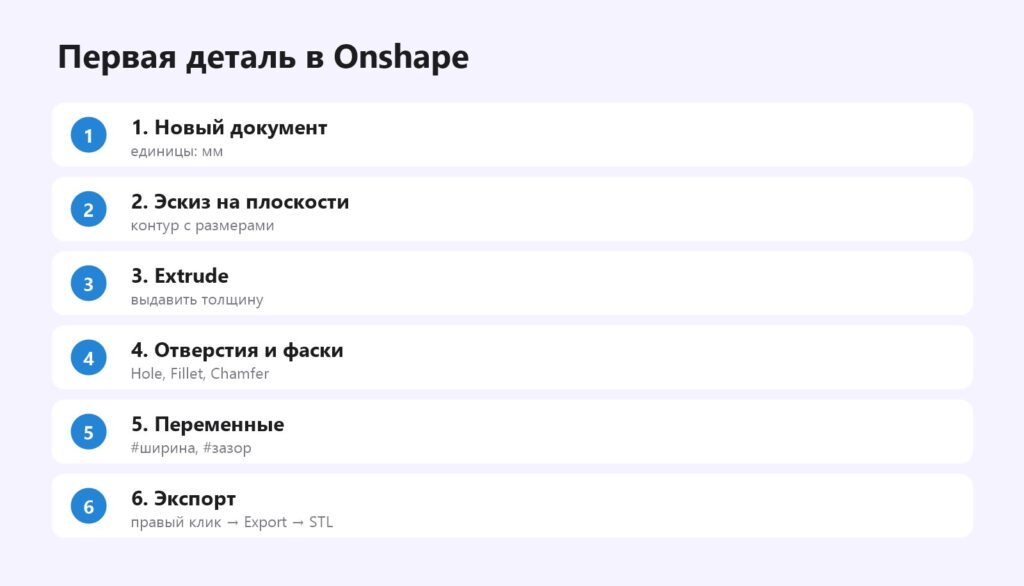

Первая деталь

Логика та же, что в любом параметрическом CAD: эскиз на плоскости → размеры и связи → операция (выдавливание, вращение, вырез) → дополнительные операции (отверстия, скругления, массивы). Дерево операций слева позволяет изменить любой шаг — модель перестроится автоматически. Как сделать 3D-модель для печати.

Переменные

Переменные (Variable) — главный инструмент для 3D-печати. Задайте #zazor = 0.25 mm, #stenka = 2 mm и используйте их в размерах. После пробной печати меняете одну переменную — и все посадки обновляются. Так удобно подгонять допуски под свой принтер. Допуски.

Детали и сборки

В одном Part Studio можно построить несколько связанных деталей — например, корпус и крышку, где крышка строится от размеров корпуса. Сборка (Assembly) проверяет, как детали собираются и двигаются, — полезно для механизмов, шарниров, защёлок. Защёлки.

Экспорт для печати

Правый клик по детали или Part Studio → Export → формат STL или 3MF, единицы — миллиметры, разрешение — Fine (гладкие окружности). Можно экспортировать каждую деталь отдельным файлом или все в один. Для передачи модели в другой CAD — STEP. STL, STL и STEP.

FeatureScript

Onshape позволяет писать собственные операции на языке FeatureScript, и сообщество уже создало множество полезных: генераторы шестерён, резьбы для печати, сот, текстуры, крепежа. Их подключают из публичной библиотеки. Для 3D-печати особенно полезны генераторы шестерён и печатной резьбы. Шестерни, резьба.

Сравнение с другими CAD

Fusion 360, Компас-3D, FreeCAD, SolidWorks.

Пример: параметрическая коробка с крышкой

Задайте переменные: внутренние длина, ширина, высота, толщина стенки и зазор крышки. Нарисуйте эскиз прямоугольника с размерами через переменные, выдавите, сделайте Shell (оболочку) на толщину стенки — получится коробка. В том же Part Studio нарисуйте крышку от внешнего контура коробки с учётом зазора и выдавите борт, который входит внутрь. Теперь, меняя переменные, вы получаете коробку под любые размеры за секунды. Экспортируйте коробку и крышку отдельными STL и напечатайте. Это классическое упражнение, которое учит главному в параметрическом CAD — модель, которая перестраивается от параметров. Органайзер.

Советы

• Сразу выберите миллиметры в настройках документа.
• Полностью определяйте эскизы (чёрные линии) — модель предсказуемо перестраивается.
• Используйте Mate Connectors и сборки для проверки механизмов до печати.
• Копируйте публичные документы других пользователей как образцы — это быстрый способ учиться.

Частые вопросы

Onshape бесплатный?

Есть бесплатный тариф для хобби с публичными документами.

Нужно ли устанавливать Onshape?

Нет, он работает в браузере.

Можно ли экспортировать STL?

Да, а также 3MF и STEP.

Работает ли Onshape на планшете?

Да, есть приложения для планшетов.

Что лучше: Onshape или Fusion?

По возможностям близки; Onshape удобнее на слабых компьютерах и с разных устройств.

Видят ли другие мои модели?

На бесплатном тарифе — да, документы публичные.
