Кайма, подложка и юбка в 3D-печати: что выбрать для прилипания

Коротко: юбка (skirt) — контур вокруг модели на расстоянии: прокачивает сопло и показывает, как ложится первый слой. Кайма (brim) — поля в один слой, присоединённые к модели: держат углы, высокие узкие и крупные плоские детали и модели из ABS, ASA, нейлона. Обычно ширина каймы 3–8 мм, а с небольшим зазором (0,1 мм) она легко отламывается. Вместо сплошной каймы можно поставить «уши» только на углах. Подложка (raft) — многослойная платформа под моделью: на современных ровных столах почти не нужна, но обязательна в фотополимерной печати. Ниже — когда что выбирать и настройки.

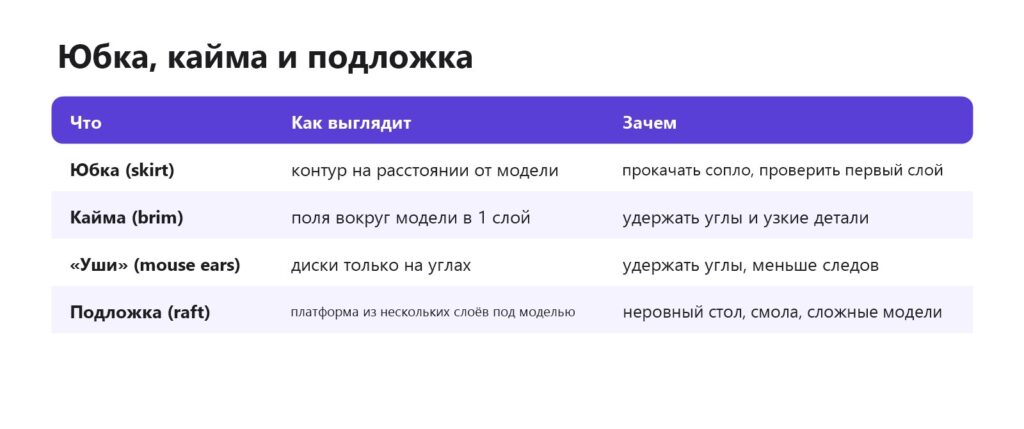

Чем отличаются

Юбка

1–2 контура на расстоянии 3–6 мм от модели. Удобно, чтобы сопло начало выдавливать стабильно, и вы успели оценить первый слой. Многие современные принтеры вместо юбки рисуют полосу очистки у края стола — тогда юбку можно не включать.

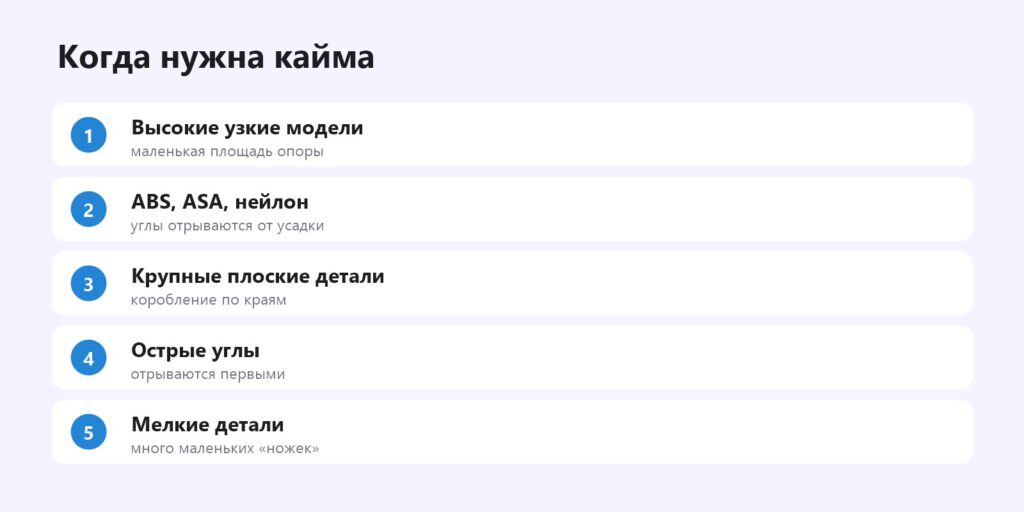

Кайма

• Ширина: 3–5 мм для PLA, 5–10 мм для ABS/ASA/нейлона и крупных деталей.
• Зазор между каймой и моделью 0,05–0,15 мм — кайма отделяется пальцами без следов.
• Только снаружи — внутри отверстий кайма не нужна.
• Автоматическая кайма (Orca, Bambu Studio) — слайсер сам решает, где она нужна.
• Нарисованные «уши» — в Orca и Bambu Studio инструмент «Уши каймы» (Brim ears): диски только на углах.

Если модель отрывается и с каймой — ищите причину в столе, Z-offset и температуре. Прилипание к столу, углы загибаются.

Подложка

Несколько слоёв: широкие нижние, затем плотный интерфейс, зазор и модель сверху. Применяется:

• на старых принтерах с неровным столом и без автокалибровки;
• для очень мелких деталей с маленькими «ножками»;
• в фотополимерной печати — подложка под поддержками держит модель на платформе. Поддержки для смолы.

Минусы на FDM: лишний пластик и время, нижняя поверхность модели получается шероховатой.

Где настроить

• Orca Slicer, Bambu Studio — «Прочее» → «Кайма»: тип (авто, снаружи, внутри, уши), ширина, зазор; «Юбка»; подложка — в «Поддержке».
• Cura — «Тип прилипания к столу»: юбка, кайма, подложка, нет; ширина каймы, «Кайма только снаружи».
• PrusaSlicer — «Юбка и кайма»; подложка — «Поддержка» → «Слои подложки».

Как убрать следы каймы

• Отламывайте, когда модель остыла.
• Остатки — макетным ножом вдоль нижнего края, затем надфилем. Инструменты.
• Используйте зазор 0,1 мм — следов почти не будет.
• Слоновья нога часто путается со следом каймы — это разные проблемы. Слоновья нога.

Частые вопросы

Чем кайма отличается от юбки?

Юбка не касается модели и служит для прокачки сопла. Кайма присоединена к модели и удерживает её на столе.

Какая ширина каймы нужна?

3–5 мм для PLA, 5–10 мм для ABS, ASA, нейлона и крупных деталей.

Как сделать, чтобы кайма легко отходила?

Задайте зазор каймы 0,05–0,15 мм.

Когда нужна подложка (raft)?

На неровном столе, для очень мелких деталей и почти всегда в фотополимерной печати.

Что такое «мышиные уши»?

Небольшие диски каймы только на углах модели — держат углы и почти не оставляют следов.

Нужна ли кайма для PLA?

Обычно нет, кроме высоких узких и крупных плоских моделей.
